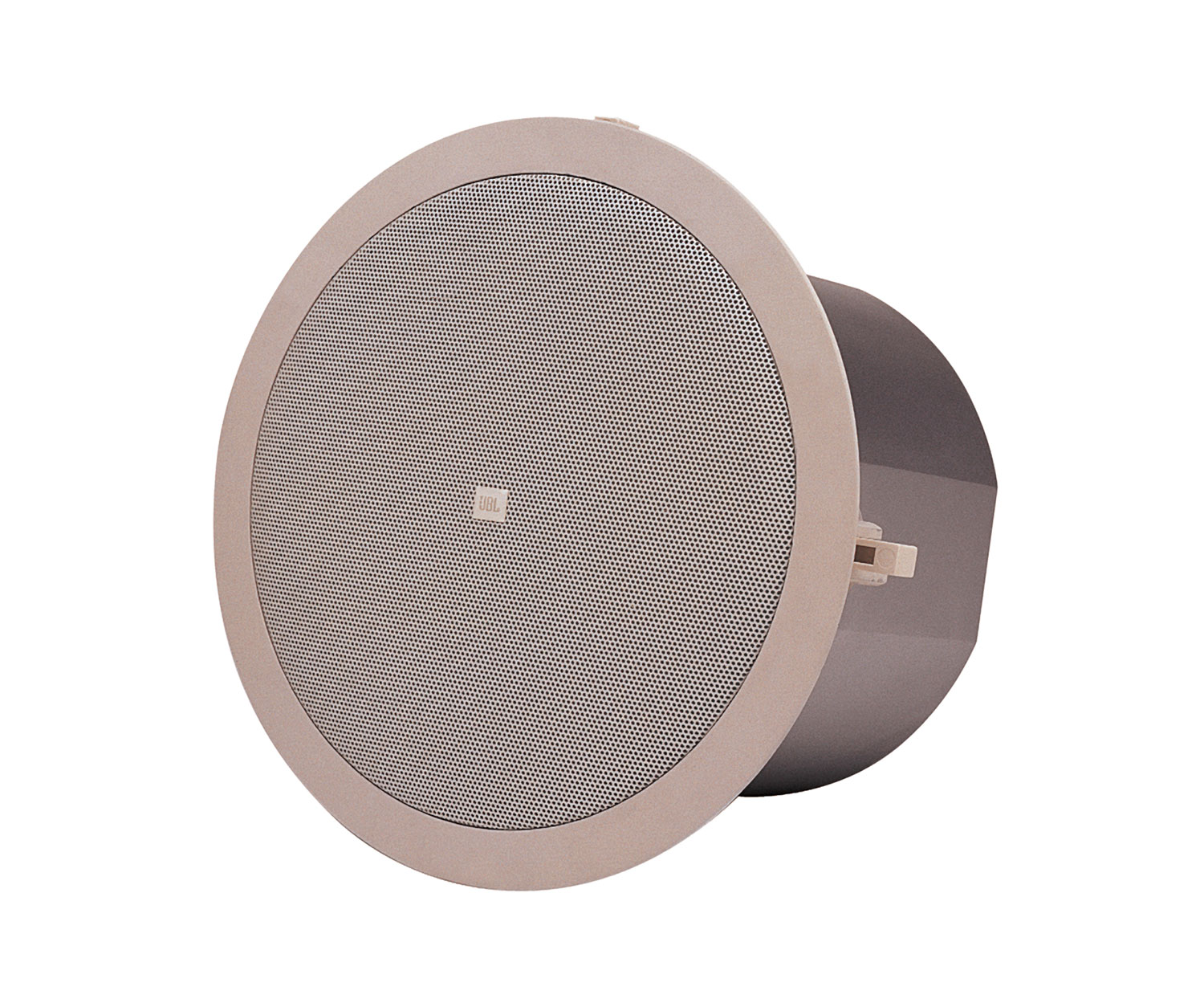

JBL Professional Control 24C

画像を拡大

Control 24Cは、バックグラウンドミュージックおよびミュージック・プラス・ページングシステム向けに、フルで高品質なサウンドを提供するコンパクトな天井埋込型スピーカーです。

Data Sheets

	バージョン	サイズ	アップロード済み
Control 24C/CT Spec Sheet バージョン B, 更新: 2020年10月	B	508KB	2020年10月

Manuals

	バージョン	サイズ	アップロード済み
MTC-TCD Thick-Ceiling Dogear 更新: 2019年10月		41.7KB	2019年10月
Ceiling Speaker Accessory Guide バージョン A, 更新: 2026年5月	A	127KB	2026年5月
Ceiling Speaker Application Guide 更新: 2019年10月		493KB	2019年10月

Brochures

	バージョン	言語	サイズ	アップロード済み
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
Control Contractor Brochure (2025) バージョン A, 更新: 2026年3月	A		23MB	2026年3月
Control Contractor Brochure (2026) 更新: 2026年3月			21MB	2026年3月

CAD Drawings

	サイズ	アップロード済み
Control Surface Mount 2D Drawings 更新: 2020年10月	674KB	2020年10月
Control Contractor Ceiling Speakers 3D Drawing 更新: 2020年10月	3.42MB	2020年10月

BIM Objects

	サイズ	アップロード済み
CONTROL 24C BIM Object 更新: 2019年8月		2019年8月

Compliances

	サイズ	アップロード済み
JBL Control Series Passive Speakers DoC 更新: 2019年12月	179KB	2019年12月
Control Contractor Series Declaration of Conformity 更新: 2019年10月	131KB	2019年10月

Software

	バージョン	サイズ	アップロード済み
Ceiling Speaker System Worksheet バージョン 2, リリース済み: 2020年2月	2	11.3KB	2020年2月
Ceiling Subwoofer Worksheet リリース済み: 2020年11月		13.4KB	2020年11月
Distributed System Design (DSD) バージョン 3.9, 更新: 2025年11月	3.9	612KB	2025年11月

Simulation Data

	バージョン	サイズ	アップロード済み
Ease SPK/DLL Files - Full JBL Pro Line 更新: 2024年5月		21MB	2024年5月
JBL Pro ALL CLF Files バージョン 12-10-21, 更新: 2023年5月	12-10-21	24MB	2023年5月

Speaker Tunings

	バージョン	サイズ	アップロード済み
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

Accessories

	サイズ	アップロード済み
MTC-CS-Teth1 Press-In Grille Safety Tether 更新: 2021年9月	204KB	2021年9月

Information documents

	サイズ	アップロード済み
MTC-NC Ceiling Speaker New Construction Bracket Drawing 更新: 2019年10月	113KB	2019年10月

Install Guides

	サイズ	アップロード済み
Guide to Business Music 更新: 2020年10月	52.4KB	2020年10月
CC Ceiling Speakers: Myth versus Reality 更新: 2020年10月	23.9KB	2020年10月
Attaching Control Contractor Speakers to Stands 更新: 2019年11月	76.4KB	2019年11月
Metric Ceiling Speaker System Worksheet 更新: 2020年10月	13.7KB	2020年10月
Trim Rings MTC-24TR & MTC-26TR Installation 更新: 2020年10月	71.2KB	2020年10月
Subwoofer - Satellite Application Guide 更新: 2020年10月	5.12MB	2020年10月

Owner's Manuals

	サイズ	アップロード済み
Control 24C/CT Manual 更新: 2019年4月	386KB	2019年4月

Images

	サイズ	アップロード済み
Control 24C Photo 更新: 2019年4月	284KB	2019年4月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

Frequency Range	80 Hz - 20 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 80 Watts Continuous Program Power 40 Watts Continuous Pink Noise (160W peak), 100 hrs
Sensitivity	86 dB SPL @ 1 m (3.3 ft)
Coverage Angle	130° conical
Directivity Factor (Q)	2.4 dB averaged 500 Hz to 4 kHz
Directivity Index (DI)	3.8 dB averaged 500 Hz to 4 kHz
Maximum SPL (1m)	102 dB (low-impedance, 108 dB peak)
Impedance	16 ohms
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Drivers	LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	168 mm (6.6 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
