JBL Professional AWC159

Imagens maiores

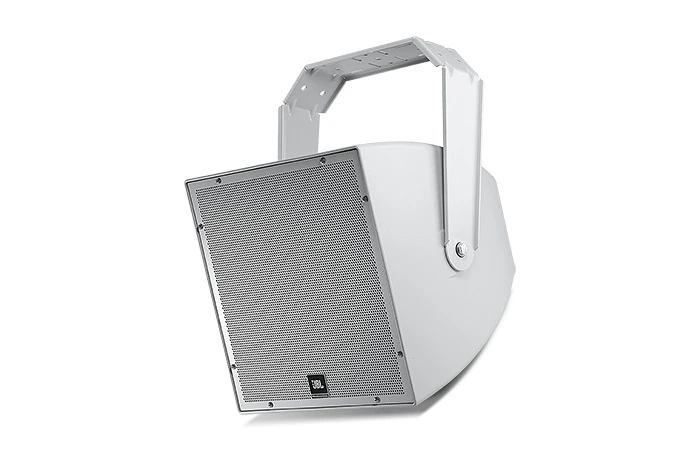

Altifalante Coaxial Compacto de 2 Vias à Prova de Intempéries com LF de 15"

O AWC159 é um sistema de altifalante compacto, de gama completa, com transdutor coaxial de 2 vias e elevada resistência às intempéries, ideal para voz e música numa grande variedade de aplicações, incluindo instalações desportivas, autódromos, estádios, recintos de feiras, rodeios, pistas de patinagem, locais de entretenimento temático, parques aquáticos, sistemas de música ambiente/megafonia para exterior, piscinas e uma grande variedade de outros tipos de espaços exteriores ou interiores.

Características

Classificação IP56 altamente resistente às intempéries
Controlo de padrão de banda larga consistente de 90° x 90°
Componentes:
• Woofer de 380 mm (15 pol.) com cone reforçado com Kevlar e bobina de voz de 75 mm (3 pol.).
• Controlador de compressão com diafragma de 38 mm (1,5 pol.) com design patenteado e diafragma de polímero de elevada temperatura.
Clareza extraordinária para fala, com resposta em frequência estendida para música.
Rede divisora de frequências avançada com elevada inclinação para cobertura constante e gama média suave e natural.
Capacidade de manuseamento de potência de 500 Watts (ruído rosa contínuo médio) com elevada sensibilidade proporciona elevada capacidade de SPL.
Rede divisora de frequências passiva de elevada potência.
Resposta em frequência de 52 Hz – 20 kHz.
300 Watts com tomadas múltiplas 70V/100V (transformador incorporado) ou 8Ω de baixa impedância em direto.

Descarregamentos

Specifications

	Versão	Tamanho	Carregado
AWC159 Spec Sheet versão D, atualizado: abr 2024	D	700 KB	abr 2024

Brochures

	Idioma	Tamanho	Carregado
Loudspeakers for Sports Facilities atualizado: jul 2024		6 MB	jul 2024

CAD Drawings

	Tamanho	Carregado
AWC159/15LF PDF Drawing atualizado: out 2019	90 KB	out 2019
AW & AWC 2D & 3D CAD Drawings atualizado: fev 2021	10 MB	fev 2021

Compliances

	Tamanho	Carregado
AWC Series Declaration of Conformity atualizado: out 2020	100 KB	out 2020

Simulation Data

	Tamanho	Carregado
Ease SPK/DLL Files - Full JBL Pro Line atualizado: mai 2024	20 MB	mai 2024

Ease Data

	Tamanho	Carregado
AW-AWC Ease Files atualizado: out 2019	900 KB	out 2019

CLF Files

	Tamanho	Carregado
AW-AWC CLF Files atualizado: out 2019	1 MB	out 2019

User Guides

	Tamanho	Carregado
AWC Painting Instruction atualizado: abr 2019	40 KB	abr 2019

Speaker Tunings

	Versão	Tamanho	Carregado
Commercial, CBT, and AWC Tunings 220616 versão A, atualizado: mai 2023	A	600 KB	mai 2023

EASE Files

	Tamanho	Carregado
AWC GLL Files atualizado: mai 2024	1 MB	mai 2024

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (-10dB)	52 Hz – 20 kHz
Frequency Response (±3 dB)	80 Hz – 20 kHz
Coverage Pattern	90° x 90°
Directivity Factor (Q)	11.1 (1 kHz – 16 kHz)
Directivity Index (DI)	9.7 dB (1 kHz – 16 kHz)
System Power Rating	500 W (2000 W peak), 2 hrs. 300 W (1200 W peak), 100 hrs
Sensitivity (2.83V @ 1m)	98 dB (Ave. 80 Hz – 20 kHz)
Maximum SPL (1m)	Direct 8Ω: 125 dB (peaks of 131 dB) 300 W Tap: 123 dB (peaks of 129 dB)
Crossover Network	1.5 kHz, 4th order (24 dB/oct) high-pass plus conjugate to HF, 2nd order low-pass to LF
Nominal Impedance	8 ohms
Transformer Taps	70V: 300W, 150W, 75W, 38W 100V: 300W, 150W, 75W
LF Driver	Kevlar-reinforced cone with weather treatment, 75 mm (3 in) voice coil.
HF Driver	2408H-2 38 mm (1.5 in) diaphragm and voice coil diameter, patented high-temperature annular polymer diaphragm, copper-clad aluminum coil, fluid-cooled.
Enclosure	ABS with Glass enclosure, heavily braced
Attachment	Two M10 (course-thread) points for included U-bracket. M6 secondary safety attachment point on back panel.
Grille	Corrosion-resistant zinc-rich extra-thick powder coated steel grille, 3-layer assembly with foam and woven poly mesh backing.
Input Connection	CE-compliant covered barrier strip terminals. Barrier terminals accept up to 8 mm outside 4 mm inside open-lug (#6 or #8) plus bare wire up to 2.5 mm2 (12 AWG) wire or spade lugs. Terminal compartment cover equipped with gland nut that forms water-tight seal with roundjacketed cables with outside diameters between 4.0 mm (0.16") and 9.0 mm (0.36")
Environmental	IP56 per IEC529, with a minimum 5° downward aiming angle. Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, and ASTM G85 for acid-air/salt-spray (336 hrs).
Dimensions	486 x 486 x 479 mm (19.1 x 19.1 x 18.8), cabinet 507 mm (19.9 in) depth with gland nut 546 mm (21.5 in) including bracket extending to back
Colors	Available in gray (similar to Pantone 420C) and black (-BK)
Included Accessories	U-bracket, matches loudspeaker color (gray or black), zinc-rich extrathick powder coated, steel.
Crossover Modes	Passive
Nominal LF Driver Impedance	8 ohms
Suspension Attachment	Two M10 (fine-thread) points for included U-bracket. M6 secondary safety attachment point on back panel.
Net Weight (each)	20.6 kgs. (45.5 lbs.)
