AC18/95

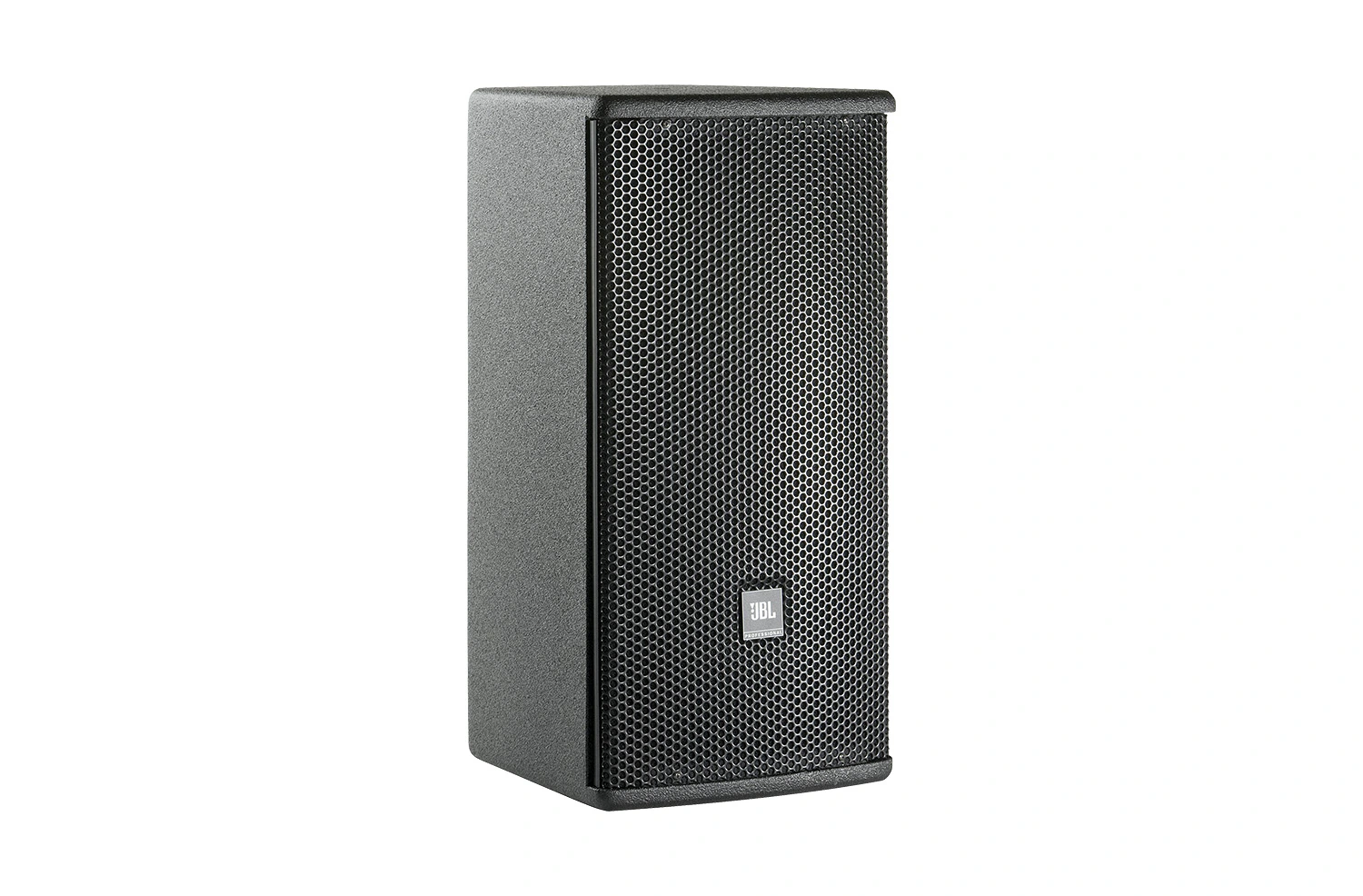

Altifalante Compacto 2 Vias de 8 Polegadas com Trompa 90° x 50°

AC18/95
Imagens maiores

Altifalante Compacto de 8 Polegadas 2-Vias com Corneta Rotativa de 90° x 50°

Como extensão da série AE de referência na indústria, a família AE Compact consiste em sistemas de altifalantes de alta potência, 2-vias que combinam flexibilidade com alta fidelidade. Desde uma única caixa de 5,25" ponto-e-disparo até um sistema de altifalante duplo de 8" especificamente concebido para melhor servir as necessidades de designers e artistas. Os modelos ultra-compactos AC15 e AC25 incluem um tweeter de dome de 1", enquanto os modelos AC16, AC26, AC18 e AC28 apresentam drivers de compressão de saída de 1", proporcionando clareza sónica e detalhe nítido. Além disso, os modelos AC18 e AC28, apresentando as Guias de Onda Rotativas Progressive TransitionTM da JBL, oferecem ao designer de sistemas a possibilidade de escolher padrões de cobertura em configurações de 90° x 50° ou 120° x 60°.



Características

  • Controlador de Compressão de Saída de 1" com Guia de Ondas PT™
  • Transdutor de BF de 205 mm (8 pol.)
  • Enclosure compacto
  • 500W de Programa
  • Duplos conectores Neutrik NL4 mais terminal de parafuso
  • Conjunto de Sintonização FIR Oferece Resposta em Frequência e Fase Otimizadas, Consistência de Cobertura e Qualidade de Som
  • Pontos de fixação para suporte U opcional, suporte de terceiros tipo OmniMount® e acessório de montagem em pé

Aplicações

  • Instalações de Artes Performativas
  • Design de Som Teatral
  • Auditórios
  • Instalações de Culto
  • Clubes ao Vivo
  • Discotecas
  • Instalações Desportivas
  • Locais de Entretenimento Temático

Para melhorar a confiabilidade em condições climáticas e reduzir a infiltração de água, as dimensões do gabinete dos modelos WRC & WRX podem ser diferentes das dimensões do modelo padrão. Contacte CustomAudio@harman.com para desenhos e/ou informações de dimensões dos modelos WRC & WRX.

Descarregamentos

Specifications
  Tamanho Carregado
file type icon AC18/95 Spec Sheet
atualizado: abr 2019
400 KB abr 2019
Manuals
  Versão Idioma Tamanho Carregado
file type icon AE Series Array Guide
en atualizado: jul 2024
  en  1 MB jul 2024
file type icon AE Series U-Bracket Handbook
en atualizado: jul 2024
  en  600 KB jul 2024
file type icon Weather Resistant Configurations
en versão A, atualizado: mai 2023
en  90 KB mai 2023
file type icon Painting AE Loudspeaker Cabinets
en atualizado: mar 2025
  en  100 KB mar 2025
Brochures
  Idioma Tamanho Carregado
file type icon AE Series Brochure
en atualizado: dez 2023
en  6 MB dez 2023
file type icon AE Compact Brochure
en atualizado: jul 2024
en  1000 KB jul 2024
CAD Drawings
  Versão Tamanho Carregado
file type icon AE Compact Customer Drawings
versão 1.0, atualizado: dez 2023
1.0  2 MB dez 2023
file type icon AE Series - WR Models Customer Drawings
versão 3.0, atualizado: abr 2026
3.0  4 MB abr 2026
file type icon AE Compact Bracket Customer Drawings
versão 1.0, atualizado: dez 2023
1.0  400 KB dez 2023
file type icon AE Series - Revit/BIM Files
versão 11.0, atualizado: jul 2024
11.0  700 KB jul 2024
Compliances
  Idioma Tamanho Carregado
en  90 KB jul 2024
Software
  Tamanho Carregado
download icon for Venue Synthesis Venue Synthesis
publicado: jan 2025
jan 2025
download icon for Performance Manager 3 Performance Manager 3
publicado: jul 2024
jul 2024
Simulation Data
  Versão Tamanho Carregado
file type icon AE Compact EASE GLL
versão 2.0, atualizado: jan 2026
2.0  20 MB jan 2026
file type icon AE Compact CLF Files
versão 1.0, atualizado: dez 2023
1.0  1 MB dez 2023
Preset Libraries
  Versão Tamanho Carregado
file type icon AE Compact I-Tech HD Preset Library
versão 1.2, atualizado: jul 2024
1.2  800 KB jul 2024
  500 KB mai 2024
  400 KB jul 2024

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (-10dB) 52 Hz - 20 kHz
Frequency Response (±3 dB) 63 Hz – 19 kHz
System Power Rating 250W Cont. Pink Noise 500W Program1000W Peak
Impedance 8 ohms
Coverage Pattern /26: 120° x 60°/95: 90° x 50°
Dimensions (H x W x D) 469.9 x 237.5 x 254.0 mm (18.5 x 9.4 x 10.0 in)
Net Weight (each) 12.8 kg (28.2 lb)
Crossover Modes Passive
Maximum SPL (1m) 117 dB
System Sensitivity (1w @ 1m) 93 dB SPL
LF Driver 1 x JBL 228H, 205 mm (8 in) SFG™ driver with 64 mm (2.5 in) edge wound voice coil
Nominal LF Driver Impedance 8 Ohms
HF Driver 1 x 2408H-1 25 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Enclosure 12 mm and 15 mm exterior grade multi-ply hardwood plywood
Suspension Attachment 6 x M8 points; 1 top, 3 bottom, 2 rear. 4 x M6 rear for OmniMount® 30.0 and MultiMount® MM-022-BT, MM-024-BT, MM-020-CM.
Environmental Mil-Std 810; IPx3 per IEC529. For higher environmental ratings, use WRC or WRX.
