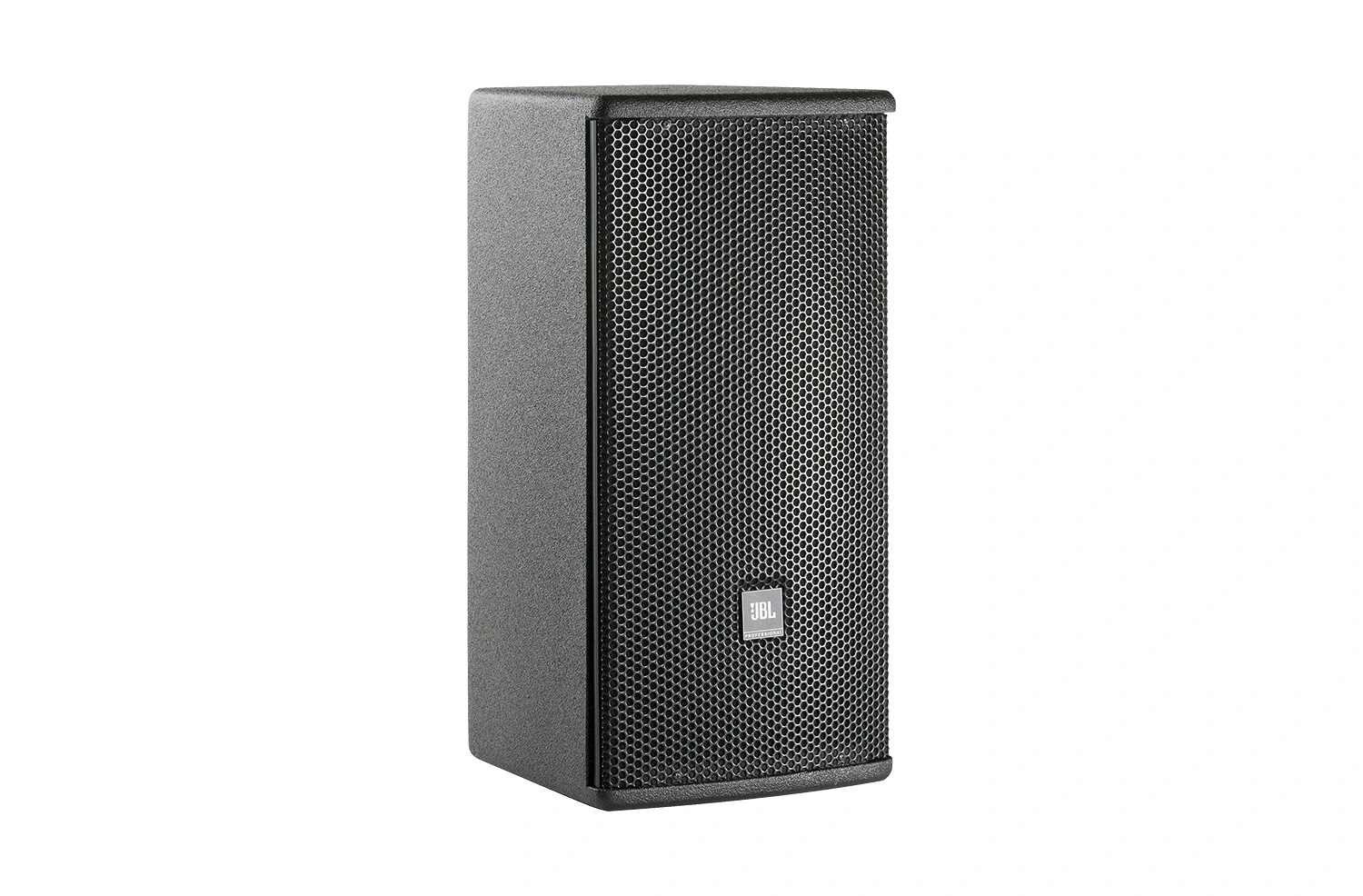

JBL Professional AC18/95

Większe obrazy

Zwarta kolumna 2-drożna z głośnikiem 8 cali i obracalnym rogiem 90° x 50°

Rozszerzenie wiodącej w branży serii AE, rodzina AE Compact składa się z wysokowydajnych systemów głośnikowych 2-drożnych łączących elastyczność z wysoką wiernością. Od pojedynczego punktowego pudła 5,25" do dualnego systemu głośnikowego 8" specjalnie zaprojektowanego, aby lepiej służyć potrzebom zarówno projektantów, jak i artystów. Ultrazwarte modele AC15 i AC25 zawierają tweeter kopułkowy 1", podczas gdy modele AC16, AC26, AC18 i AC28 są wyposażone w sterowniki kompresji 1" exit, zapewniające czystość dźwięku i ostrość detali. Ponadto, modele AC18 i AC28, wyposażone w obracalne falowody Progressive Transition™ firmy JBL, oferują projektantom systemu możliwość wyboru wzorów pokrycia w konfiguracjach 90° x 50° lub 120° x 60°.

Funkcje

Przetwornik kompresji wyjściowy 1" z falownikiem PT™
Przetwornik NF 205 mm (8 cali)
Kompaktna obudowa
500W Program
Podwójne złącza Neutrik NL4 oraz zacisk śrubowy
Zestaw strojenia FIR zapewniający zoptymalizowaną odpowiedź częstotliwościową i fazową, spójność pokrycia oraz jakość dźwięku
Punkty mocowania do opcjonalnego uchwytu U, uchwytu typu OmniMount^® innych producentów oraz akcesoriów do montażu na statywie

Zastosowania

Obiekty sztuki wykonawczej
Projekt dźwięku teatralnego
Audytoria
Obiekty sakralne
Kluby na żywo
Kluby taneczne
Obiekty sportowe
Obiekty tematyczne rozrywki

Aby poprawić niezawodność w warunkach pogodowych i zmniejszyć wpływ wody, wymiary obudowy modeli WRC i WRX mogą różnić się od wymiarów modelu standardowego. Skontaktuj się z CustomAudio@harman.com, aby uzyskać rysunki i/lub informacje o wymiarach modeli WRC i WRX.

Pobrania

Specifications

	Rozmiar	Przesłano
AC18/95 Spec Sheet zaktualizowano: kwi 2019	413 KB	kwi 2019

Manuals

	Wersja	Język	Rozmiar	Przesłano
AE Series Array Guide zaktualizowano: lip 2024			1,12 MB	lip 2024
AE Series U-Bracket Handbook zaktualizowano: lip 2024			597 KB	lip 2024
Weather Resistant Configurations wersja A, zaktualizowano: maj 2023	A		86,1 KB	maj 2023
Painting AE Loudspeaker Cabinets zaktualizowano: mar 2025			115 KB	mar 2025

Brochures

	Język	Rozmiar	Przesłano
AE Series Brochure zaktualizowano: gru 2023		5,71 MB	gru 2023
AE Compact Brochure zaktualizowano: lip 2024		1020 KB	lip 2024

CAD Drawings

	Wersja	Rozmiar	Przesłano
AE Compact Customer Drawings wersja 1.0, zaktualizowano: gru 2023	1.0	1,98 MB	gru 2023
AE Series - WR Models Customer Drawings wersja 3.0, zaktualizowano: kwi 2026	3.0	3,8 MB	kwi 2026
AE Compact Bracket Customer Drawings wersja 1.0, zaktualizowano: gru 2023	1.0	371 KB	gru 2023
AE Series - Revit/BIM Files wersja 11.0, zaktualizowano: lip 2024	11.0	730 KB	lip 2024

Compliances

	Język	Rozmiar	Przesłano
AE Compact - EU Declaration of Conformity zaktualizowano: lip 2024		91,6 KB	lip 2024

Software

	Rozmiar	Przesłano
Venue Synthesis wydano: sty 2025		sty 2025
Performance Manager 3 wydano: lip 2024		lip 2024

Simulation Data

	Wersja	Rozmiar	Przesłano
AE Compact EASE GLL wersja 2.0, zaktualizowano: sty 2026	2.0	15,9 MB	sty 2026
AE Compact CLF Files wersja 1.0, zaktualizowano: gru 2023	1.0	1,23 MB	gru 2023

Preset Libraries

	Wersja	Rozmiar	Przesłano
AE Compact I-Tech HD Preset Library wersja 1.2, zaktualizowano: lip 2024	1.2	812 KB	lip 2024
AE Series DCi Series Preset Library zaktualizowano: maj 2024		471 KB	maj 2024
AE Compact CDi Series Preset Library zaktualizowano: lip 2024		410 KB	lip 2024

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB)	52 Hz - 20 kHz
Frequency Response (±3 dB)	63 Hz – 19 kHz
System Power Rating	250W Cont. Pink Noise 500W Program1000W Peak
Impedance	8 ohms
Coverage Pattern	/26: 120° x 60°/95: 90° x 50°
Dimensions (H x W x D)	469.9 x 237.5 x 254.0 mm (18.5 x 9.4 x 10.0 in)
Net Weight (each)	12.8 kg (28.2 lb)
Crossover Modes	Passive
Maximum SPL (1m)	117 dB
System Sensitivity (1w @ 1m)	93 dB SPL
LF Driver	1 x JBL 228H, 205 mm (8 in) SFG™ driver with 64 mm (2.5 in) edge wound voice coil
Nominal LF Driver Impedance	8 Ohms
HF Driver	1 x 2408H-1 25 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Enclosure	12 mm and 15 mm exterior grade multi-ply hardwood plywood
Suspension Attachment	6 x M8 points; 1 top, 3 bottom, 2 rear. 4 x M6 rear for OmniMount® 30.0 and MultiMount® MM-022-BT, MM-024-BT, MM-020-CM.
Environmental	Mil-Std 810; IPx3 per IEC529. For higher environmental ratings, use WRC or WRX.
