VTX A12

Dwukanałowy głośnik array liniowy 12 cali | Dyspersja 90 stopni

VTX A12

Głośnik liniowy nowej generacji z podwójnymi przetwornikami 12"

JBL VTX A12 to kompleksowe rozwiązanie do nagłośnienia tras koncertowych przeznaczone do zastosowań średnich i dużych tras oraz profesjonalnych instalacji stacjonarnych. VTX A12 został zaprojektowany od podstaw w celu rozwiązania unikalnych wyzwań stojących przed firmami wynajmującymi sprzęt, inżynierami FOH i zespołami produkcji nagłośnienia tras. Technologia przetworników nowej generacji JBL oraz zaawansowany projekt falowodu wysokoczęstotliwościowego zapewniają niezrównaną wydajność, czułość i zasięg. Opatentowany mechanizm zawieszenia JBL oraz przeprojektowany system zawieszenia upraszają wdrażanie i montaż. Ulepszenia w konstrukcji fizycznej maksymalizują niezawodność i wszechstronność, jednocześnie minimalizując rozmiary i dramatycznie zmniejszając wagę. VTX A12 to nie tylko doskonały głośnik liniowy—to całkowicie nowy sposób podejścia do nagłośnienia tras koncertowych.



Funkcje

  • Nowe i ulepszone przetworniki JBL zapewniające najlepszą moc na jednostkę masy
  • Innowacyjna sekcja wysokotonowa integruje wtyczkę fazową i falowód zapewniające wysoką czułość i liniowość nawet przy wysokim poziomie mocy wyjściowej
  • Przeprojektowany integrator granic radiacji Radiation Boundary Integrator® (RBI) zmniejszający dyfrakcję krawędzi rogu, poprawiający czułość LF, zmniejszający zniekształcenia oraz zasięg 90 stopni aż do 250 Hz
  • Sekcja LF następnej generacji, zawierająca definiujące branżę głośniki Differential Drive, z dwumagnetowym, dwucewkowym układem zapewniającym wydłużony liniowy zakres ruchu
  • Najwyższej klasy osprzęt do zawieszania zapewniający usprawnione i szybkie wdrożenie
  • Pełna osłona gry do lepszej ochrony przed warunkami atmosferycznymi i nowoczesnej estetyki
  • Nowy wózek transportowy i rama ułatwiające transport i montaż
  • Optymalizacje w całym projekcie zwiększające efektywność przestrzenną i redukcję masy przy jednoczesnej poprawie wydajności
  • Pełna integracja z oprogramowaniem do sterowania i prognozowania systemów JBL
  • Lekka konstrukcja


Recenzje

"I just finished mixing the show, on the VTX A12. Killer set, everything sounded amazing and I feel like the crowd loved it."
—Reiley Brinser (FOH Engineer Ozomatli)

"Let’s be honest.  JBL is #1 on my list of preferred PA’s and I prefer a loudspeaker that is honest to my mix and the band.  I never run out of headroom, punch or clarity with JBL."
—Chris "Cookie" Hoff (FOH for Styx)

"Using the VTX A-12 at summer fest was a lot of fun its sounded great. Nick did a fantastic job tuning the pa for the venue. I tuned REO into the pa in about 2 minutes, really had a good time."
—Joe Walsh (FOH REO Speedwagon)

"Mixing in the box is only as good as the speaker at the end of the chain. The JBL VTX-A system I encountered at Summerfest created a beautiful experience. The sound matched the excitement in the air while the deep bass response surrounded and kept us all grounded."
—Timothy Burkhead (FOH Engineer Leon Bridges)

"The VTX A12 has the clarity and plenty of volume that I needed.  Also, the new B28 Subs had enough low end to shake the crowd.  It is a very balanced rig that you can run hard. JBL has never let me down."
—Matthew Stevens (FOH Engineer Better Than Ezra)

"As I pulled up in the bus to Summerfest, I saw our stage. Even from afar, I saw the distinct shape of the JBL A12 and I knew It was going to be a good day. The power, signature, and coverage was excellent. "
— Ken "Pooch" Van Druten (FOH Engineer)

Pobrania

Specifications
  Wersja Język Rozmiar Przesłano
file type icon VTX A12 Spec Sheet
en wersja E, zaktualizowano: gru 2020
E  en  529 KB gru 2020
Manuals
  Wersja Język Rozmiar Przesłano
file type icon VTX A12 User Manual
en wersja D, zaktualizowano: lip 2023
D  en  8,43 MB lip 2023
file type icon VTX A12 Rigging Manual
en wersja D, zaktualizowano: lip 2023
D  en  47,8 MB lip 2023
Brochures
  Wersja Język Rozmiar Przesłano
file type icon VTX A12 System Brochure
en wersja 1.0, zaktualizowano: gru 2020
1.0  en  13,6 MB gru 2020
CAD Drawings
  Wersja Rozmiar Przesłano
file type icon VTX A12 Customer Drawings
wersja 1.0, zaktualizowano: gru 2020
1.0  719 KB gru 2020
file type icon VTX A12 Revit/BIM Files
wersja 2.0, zaktualizowano: lip 2024
2.0  33,3 MB lip 2024
file type icon VTX A12 Sketchup File
wersja 2.0, zaktualizowano: lip 2022
2.0  2,52 MB lip 2022
Software
  Rozmiar Przesłano
download icon for Venue Synthesis Venue Synthesis
wydano: sty 2025
sty 2025
download icon for Performance Manager 3 Performance Manager 3
wydano: lip 2024
lip 2024
Simulation Data
  Wersja Język Rozmiar Przesłano
file type icon VTX A12/B35 EASE GLL
en wersja 2.0, zaktualizowano: lip 2026
2.0  en  12,2 MB lip 2026
Preset Libraries
  Wersja Rozmiar Przesłano
file type icon VTX A12 iTech HD Preset Library
wersja 1.2, zaktualizowano: lip 2024
1.2  1,56 MB lip 2024
Service Notes
  Wersja Język Rozmiar Przesłano
file type icon VTX A12 Spare Parts
en wersja C, zaktualizowano: kwi 2026
C  en  65,4 KB kwi 2026

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB) 46 Hz - 19k Hz (Preset: VTX A12)
Horizontal Coverage (-6 dB) 90 degrees nominal (250 Hz - 18k Hz)
Max SPL 146 dB (Preset: VTX A12)
System Amplification Crown Audio I-Tech HD
Nominal Impedance LF: 2x 8 ohms
MF: 8 ohms
HF: 8 ohms
LF Driver (2) JBL 2264H 12-inch Neodymium Differential Drive® woofer
MF Driver (4) JBL 2165H 5.5-inch Neodymium Differential Drive® woofer
HF Driver (3) JBL 2423K 2-inch annular diaphragm compression driver
Enclosure Finnish birch plywood, Black DuraFlex finish, integral recessed handles
Suspension / Mounting High-grade steel with anti-corrosion coating, captive suspension plates, quick release pins, auto-locking mechanism for setting angles
Inter-enclosure Angle 0.25 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 6 | 8 | 10
Dimensions (H x W x D) 330 mm x 1118 mm x 495 mm
13 in x 44 in x 19.5 in
Net Weight (each) 60.8 kg (134 lb)

Akcesoria

VTX A12 AF MKII | Rama matrycowa dla VTX A12 i VTX B35, zawiera (1) Drążek przedłużający
VTX A12 AF MKII Main photo
Większe obrazy
VTX A12 AF MKII detail thumbnail #1 VTX A12 AF MKII detail thumbnail #2 VTX A12 AF MKII detail thumbnail #3 VTX A12 AF MKII detail thumbnail #4

Najważniejsze cechy:

  • Kompatybilne z VTX A12 i VTX B35
  • Jeden drążek przedłużający w zestawie
  • Zintegrowana przestrzeń przechowywania dla dwóch drążków przedłużających
  • Obsługuje zawieszenie pojedyncze, podwójne i czteropunktowe
  • Wysokiej rozdzielczości pozycjonowanie zawiesia jednopunktowego
  • Nawias do montażu lasera w zestawie

W zestawie:

  • (1) VTX A12 AF MKII
  • (1) VTX A12 AF EB MKII
  • (3) Zawiesie 5/8-cala
  • (1) Nawias laserowy
Dokumentacja
VTX A12 AF EB MKII | Pasek przedłużający do ramy szyku VTX A12
VTX A12 AF EB MKII Main photo
Większe obrazy
VTX A12 AF EB MKII detail thumbnail #1 VTX A12 AF EB MKII detail thumbnail #2 VTX A12 AF EB MKII detail thumbnail #3 VTX A12 AF EB MKII detail thumbnail #4

Najważniejsze cechy:

  • Belka rozszerzająca do użytku z ramą array A12
  • Lekka konstrukcja
  • Zawiera uchwyty i sprzęt do zawieszenia równoległego
  • Kompatybilna z oryginalnym VTX A12 AF

W zestawie:

  • (1) VTX A12 AF EB MKII
  • (4) Zestawy uchwytów montażowych ze sprzętem
  • (3) Szekle 5/8 cala
Dokumentacja
VTX A12 SB | Drążek zawieszający
VTX A12 SB Main photo
Większe obrazy
VTX A12 SB detail thumbnail #1 VTX A12 SB detail thumbnail #2 VTX A12 SB detail thumbnail #3 VTX A12 SB detail thumbnail #4
Highlights:
  • Aksesoria do paska zawieszającego dla VTX A12
  • Stosowana w aplikacjach pull-back
  • Wsparcie dla zawieszenia VTX A12
  • Wsparcie dla maksymalnie (18) obudów VTX A12
  • Lekka konstrukcja
  • Kolor: czarny
  • Rozmiar szekla: 5/8 cala
W zestawie:
  • (1) Pasek zawieszający
  • (1) Szeklo 5/8 cala
Dokumentacja
VTX A12 AF CASE | Kufer transportowy do ramy array VTX A12 MKII
VTX A12 AF CASE Main photo
Większe obrazy
VTX A12 AF CASE detail thumbnail #1 VTX A12 AF CASE detail thumbnail #2 VTX A12 AF CASE detail thumbnail #3 VTX A12 AF CASE detail thumbnail #4

Najważniejsze cechy:

  • Walizka transportowa do akcesoriów zawieszających VTX A12 i VTX B35
  • Zoptymalizowana do pakowania w ciężarówkach wraz z transporterami VTX A12 VT i VTX B35 VT
  • Dedykowana przechowalnią do Array Frames, Extension Bars, Suspension Bars i Delta Plates
  • Projektowanie z bocznym dostępem dla szybkiego dostępu do poszczególnych komponentów
  • Czarne wykończenie JBL DuraFlex™
  • Wzmocnione kółka na tor w standardzie tour-grade

Pojemność:

  • (2) VTX A12 AF MKII
  • (4) VTX A12 AF EB MKII
  • (4) VTX A12 AB
  • (2) VTX DELTA
  • Obejmuje miejsce na dodatkowe akcesoria zawieszające, takie jak klamry śrubowe, łańcuchy i liny stalowe

W zestawie:

  • JBL-P3644MX (pusta):
    • (1) VTX A12 AF CASE
  • JBL-P3647MX (kompletna):
    • (1) VTX A12 AF CASE
    • (1) VTX A12 AF CASE
    • (2) VTX A12 AF MKII
    • (2) VTX A12 AF EB MKII
    • (2) VTX A12 SB
    • (2) VTX DELTA
    • (12) Klamry śrubowe 5/8 cala

Uwagi:

  • Niezgodna z oryginalnym Array Frame VTX A12
Dokumentacja
VTX DELTA | Płyta Delta
VTX DELTA Main photo
Większe obrazy
VTX DELTA detail thumbnail #1 VTX DELTA detail thumbnail #2 VTX DELTA detail thumbnail #3 VTX DELTA detail thumbnail #4

Highlights:

  • Uniwersalny akcesoria płyta trójkątna wysokiej jakości
  • Obsługa do (24) obudów JBL Line Array
  • Umożliwia dostosowanie poziome do +/- 10 stopni
  • Lekka konstrukcja
  • Zalecane odstępy między punktami: 1 metr (3,3 ft)
Zawarte:
  • (1) VTX Delta
  • (3) Manille 5/8 cala
Dokumentacja
VTX A12 VT | Transporter Pionowy
VTX A12 VT Main photo
Większe obrazy
VTX A12 VT detail thumbnail #1 VTX A12 VT detail thumbnail #2 VTX A12 VT detail thumbnail #3 VTX A12 VT detail thumbnail #4
Highlights:
  • Pionowy wózek transportowy dla (4) obudów VTX A12
  • Wymiary sprzyjające transporcie samochodem
  • Zawiera twardy top do łatwego układania
  • Wbudowane funkcje do układania dla łatwego przechowywania
  • Obsługa układania bezpośrednio na podłodze
  • Lekka konstrukcja
  • Wzmocnione kółka jezdne
W zestawie:
  • (1) Vertical Transporter
  • (1) VT-TOP
Dokumentacja
VTX A12 VT CVR | Pokrycie transportowe pionowe
VTX A12 VT CVR Main photo
Większe obrazy
VTX A12 VT CVR detail thumbnail #1 VTX A12 VT CVR detail thumbnail #2 VTX A12 VT CVR detail thumbnail #3 VTX A12 VT CVR detail thumbnail #4
Najważniejsze cechy:
  • Wytrzymała miękka osłona dla obudów VTX A12
  • Osłania (4) obudowy VTX A12 na wózku VTX A12 VT
  • Zawiera klaptyki panelu wejściowego do celów testowania
  • Przejrzysta kieszeń do etykiet wysyłkowych
  • Wycięcia na uchwyty ułatwiające transport
  • Składa się i przechowuje w wózku VTX A12 VT
  • Solidne suwaki przemysłowej klasy
W zestawie:
  • (1) VTX A12 VT CVR
Dokumentacja
VTX A12 VT GND | Pionowy Transporter Stogowy Gruntowy
VTX A12 VT GND Main photo
Większe obrazy
VTX A12 VT GND detail thumbnail #1 VTX A12 VT GND detail thumbnail #2 VTX A12 VT GND detail thumbnail #3 VTX A12 VT GND detail thumbnail #4
Highlights:
  • System podpórek do VTX A12 VT, VTX B28 VT i innych kompatybilnych Vertical Transporters
  • Cztery śruby podnoszące do regulacji wysokości
  • Innowacyjny mechanizm ustawienia kąta oparty na sprężynach
  • Kompaktowa i lekka konstrukcja
  • Zakres: -15 do +5 stopni
  • Vertical Transporter nie jest w zestawie
W zestawie:
(1) VTX A12 VT GND
Dokumentacja

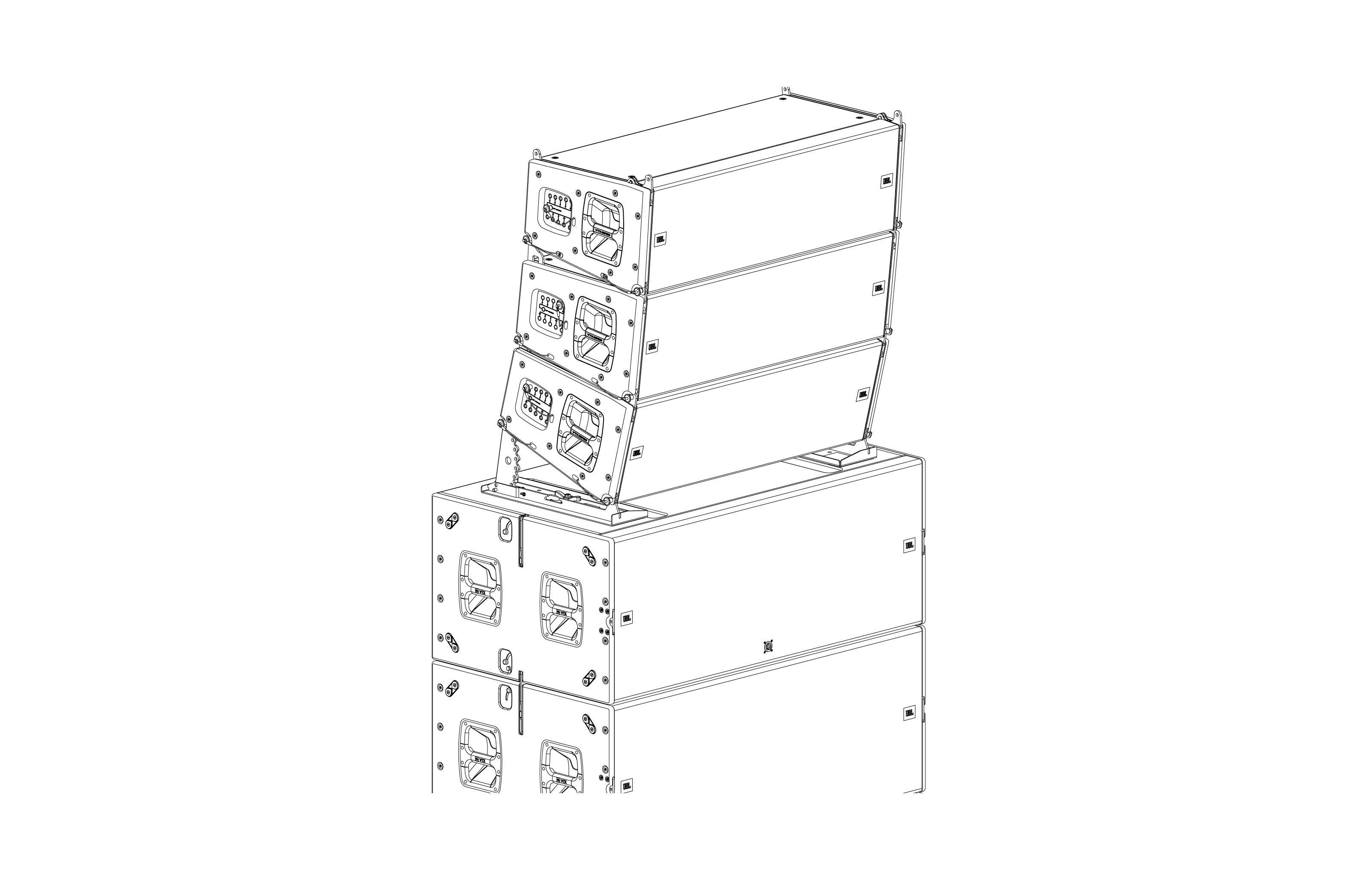

VTX A12 BP | Płyta podstawowa do VTX A12
VTX A12 BP Main photo
Większe obrazy
VTX A12 BP detail thumbnail #1 VTX A12 BP detail thumbnail #2 VTX A12 BP detail thumbnail #3 VTX A12 BP detail thumbnail #4

Najważniejsze cechy:

  • Umożliwia składanie tablic VTX A12 na gruncie
  • Uniwersalny uchwyt na słup gwintowany M20
  • Bezpośrednie przyłączenie do obudowy subwoofera VTX B28
  • Regulowane kąty tablicy między -15 stopni a +5 stopni
  • Dwuczęściowy projekt o małej masie

W zestawie:

  • (2) VTX A12 BP Base Plate (lewa / prawa)
Dokumentacja

Aktualności

UBS Arena Amplifies Fan Experiences with JBL
UBS Arena Amplifies Fan Experiences with JBL
4 kwietnia 2023
UBS Arena Amplifies Fan Experiences with JBL
The 2022 Latin Billboard Awards Celebrate Icons and Modern Stars with JBL Professional Solutions
The 2022 Latin Billboard Awards Celebrate Icons and Modern Stars with JBL Professional Solutions
28 stycznia 2023
The 2022 Latin Billboard Awards Celebrate Icons and Modern Stars with JBL Professional Solutions
UNITE San Antonio Brings People Together for Two Days of Music & Worship with HARMAN Professional Solutions
UNITE San Antonio Brings People Together for Two Days of Music & Worship with HARMAN Professional Solutions
29 grudnia 2022
UNITE San Antonio Brings People Together for Two Days of Music & Worship with HARMAN Professional Solutions
Alice Cooper Brings the Shock Factor Across the U.S. Using JBL Professional Audio Solutions
Alice Cooper Brings the Shock Factor Across the U.S. Using JBL Professional Audio Solutions
21 grudnia 2022
Alice Cooper Brings the Shock Factor Across the U.S. Using JBL Professional Audio Solutions
Thunder Audio Takes Mr. Worldwide Across North America with JBL VTX Systems on Pitbull’s Can’t Stop Us Now Tour
Thunder Audio Takes Mr. Worldwide Across North America with JBL VTX Systems on Pitbull’s Can’t Stop Us Now Tour
3 listopada 2022
Thunder Audio Takes Mr. Worldwide Across North America with JBL VTX Systems on Pitbull’s Can’t Stop Us Now Tour
Summerfest Returns With Pristine and Impactful Live Sound by JBL Professional Solutions
Summerfest Returns With Pristine and Impactful Live Sound by JBL Professional Solutions
8 września 2022
Summerfest Returns With Pristine and Impactful Live Sound by JBL Professional Solutions
Detroit’s Movement Festival Roars Back to Life With Help From JBL Professional Audio Solutions
Detroit’s Movement Festival Roars Back to Life With Help From JBL Professional Audio Solutions
22 lipca 2022
Detroit’s Movement Festival Roars Back to Life With Help From JBL Professional Audio Solutions

Filmy





















HARMAN Pro Insights

Exploring the Magic: Inside 14 JBL Worldwide Live Entertainment Stories feature

Exploring the Magic: Inside 14 JBL Worldwide Live Entertainment Stories

Live entertainment captivates audiences, transcends boundaries and unites fans in a celebration of sound and rhythm. From electrifying music festivals to immersive theatrical productions to enthralling sporting events, the magic of live entertainment relies on the technology driving it to bring performances to life. JBL

CONTINUE READING

Exploring Why World’s Top Stadiums & Arenas Turn to JBL Pro Installed Audio feature

Exploring Why World’s Top Stadiums & Arenas Turn to JBL Pro Installed Audio

Stadiums and arenas are about much more than just delivering engaging matchups, a significant amount of time is spent designing and delivering impeccable customer experiences throughout the venue. From the time guests arrive until the moment they leave, venues need a dynamic and intelligible system

CONTINUE READING

Backstage Pass to 8 Pro Audio & Lighting Shows Rocking Live Entertainment feature

Backstage Pass to 8 Pro Audio & Lighting Shows Rocking Live Entertainment

After a challenging couple of years, live music is back in full force. Tours, residencies and festivals are returning and filling venues to capacity. Iconic HARMAN Professional brands like JBL, Martin, Crown, AKG, BSS and Soundcraft are providing touring artists and suppliers as well as live venues

CONTINUE READING

Jimmy Buffett Hits Road with JBL VTX A12 Line Arrays feature

Jimmy Buffett Hits Road with JBL VTX A12 Line Arrays

Despite the laid-back, beach-bumming aesthetic of his music, Jimmy Buffett is one of the most active entertainers in show business. Since cementing his stardom with the 1977 mega-hit “Margaritaville,” the barefoot soft-rocker has released dozens of albums, toured around the world several times and built

CONTINUE READING

Wsparcie/FAQ

HARMAN Professional Solutions:
ffind_dealer
hhave_question
cWsparcie dla Konsultantów

VTX A12

Dwukanałowy głośnik array liniowy 12 cali | Dyspersja 90 stopni

HARMAN Professional Solutions:
ffind_dealer
hhave_question
cWsparcie dla Konsultantów
