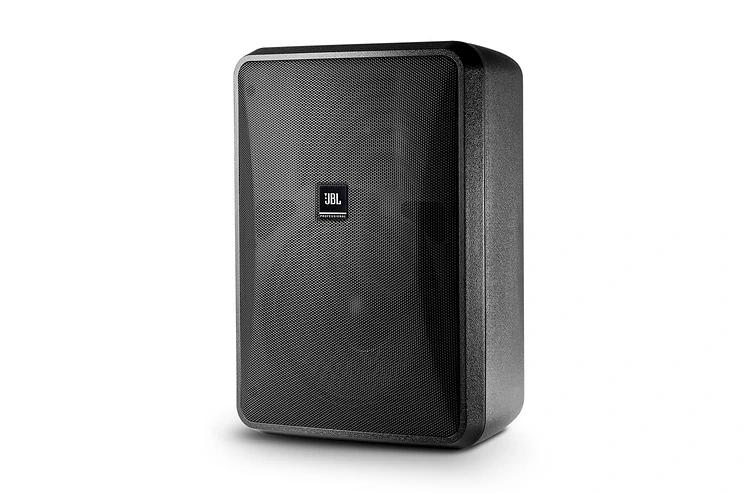

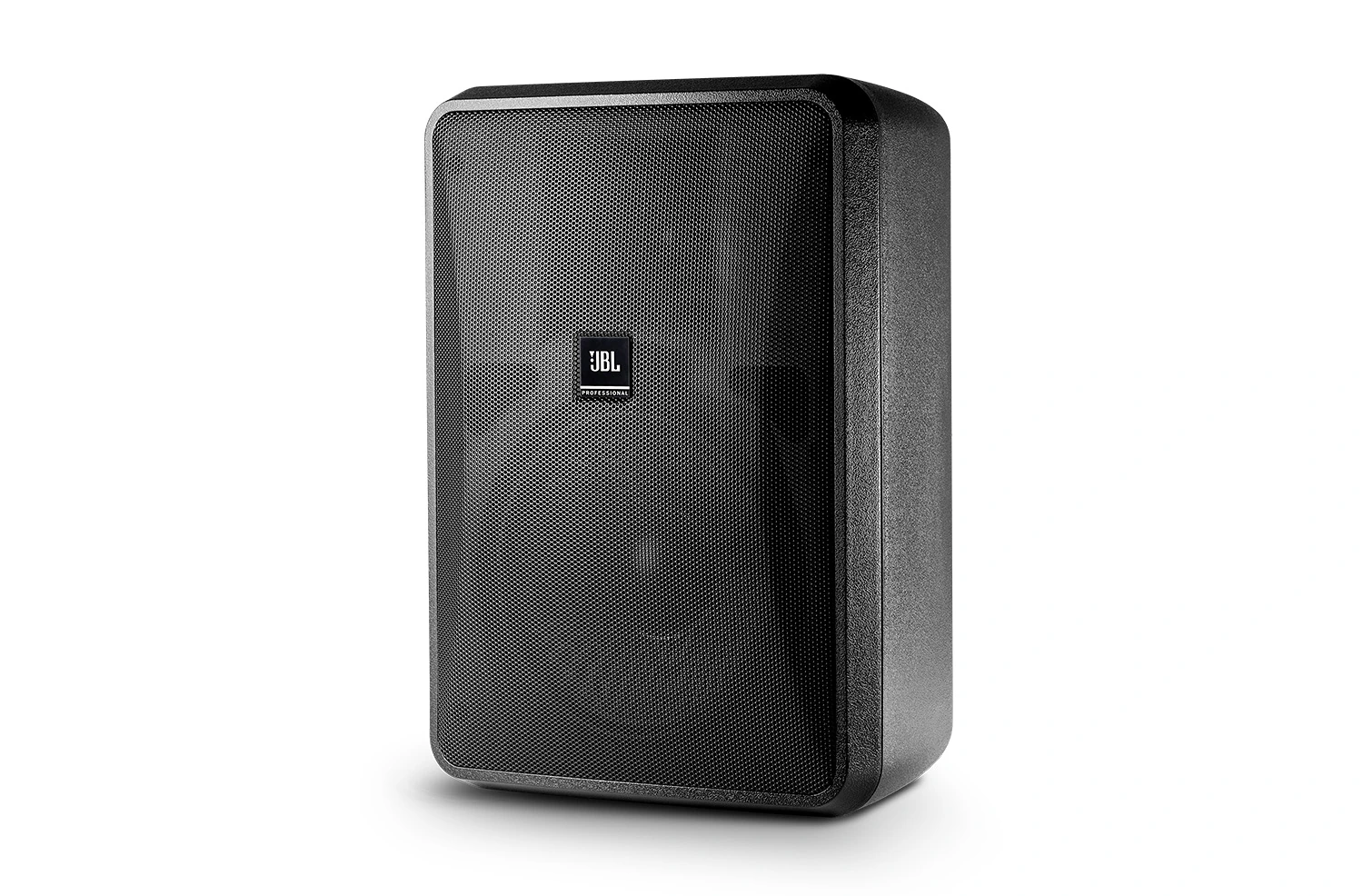

JBL Professional Control 28-1L

Większe obrazy

Głośnik tła/pierwszego planu o wysokiej mocy, 8 omów, wewnętrzny/zewnętrzny

Control® 28-1L to dwudrożny głośnik 8" o bogatym charakterze dźwięku, szerokim i równomiernym pokryciu, wszechstronnym montażu i współczesnym designie, który pasuje do wielu różnych aranżacji. Czyni to Control 28-1L doskonałym wyborem do wielu zastosowań, w tym sklepów detalicznych, restauracji, klubów fitness, parków tematycznych, obiektów edukacyjnych, hoteli, kawiarni muzycznych, miejsc wypoczynku i wszędzie tam, gdzie wymagany jest głośnik wysokiej jakości o wysokiej mocy do odtwarzania muzyki tła/pierwszego planu i/lub komunikatów wewnątrz i na zewnątrz.

Funkcje

Głośnik niskotonowy 8" ze stożkiem z plecionego włókna szklanego
Głośnik wysokotonowy 1" z membraną PEI i chłodzeniem płynnym
Nowoczesny, dopracowany wygląd
Wbudowany system montażowy InvisiBall® oraz dostępny uchwyt typu U
Obudowa i przetworniki odporne na warunki atmosferyczne
Szeroki kąt pokrycia 100° x 100°
Moc znamionowa 120 W (240 W programowa)
Dźwięk o wysokiej wierności i szerokim pasmie przenoszenia 45 Hz – 20 kHz.

Pobrania

Specifications

	Wersja	Rozmiar	Przesłano
Control 28-1L Spec Sheet wersja B, zaktualizowano: mar 2020	B	463 KB	mar 2020

Manuals

	Rozmiar	Przesłano
MTC-23UB-1, 25UB-1, 28UB-1 U Bracket Install Guide zaktualizowano: paź 2019	67,7 KB	paź 2019

Brochures

	Wersja	Język	Rozmiar	Przesłano
Loudspeakers for Sports Facilities zaktualizowano: lip 2024			5,71 MB	lip 2024
Control Contractor Brochure (2024) wersja D, zaktualizowano: lut 2024	D		14 MB	lut 2024
Control Contractor Brochure (2025) wersja A, zaktualizowano: mar 2026	A		23 MB	mar 2026
Control Contractor Brochure (2026) zaktualizowano: mar 2026			21 MB	mar 2026

CAD Drawings

	Rozmiar	Przesłano
Control 23-1, 25-1, 28-1 Bracket 2D & 3D CAD, PDF zaktualizowano: paź 2020	5,81 MB	paź 2020
Control 28-1/L 2D Drawing zaktualizowano: paź 2020	485 KB	paź 2020
Control 28-1/L 3D Drawing zaktualizowano: paź 2020	3,33 MB	paź 2020

BIM Objects

	Rozmiar	Przesłano
Control 28-1 BIM Object zaktualizowano: sie 2019		sie 2019

Compliances

	Rozmiar	Przesłano
JBL Control Series Passive Speakers DoC zaktualizowano: gru 2019	179 KB	gru 2019
Control Contractor 20-1(L) Declaration of Conformity zaktualizowano: paź 2019	75,9 KB	paź 2019
Control Contractor Series Declaration of Conformity zaktualizowano: paź 2019	131 KB	paź 2019

Software

	Wersja	Rozmiar	Przesłano
Distributed System Design (DSD) wersja 3.9, zaktualizowano: lis 2025	3.9	612 KB	lis 2025

Simulation Data

	Wersja	Rozmiar	Przesłano
JBL Pro ALL CLF Files wersja 12-10-21, zaktualizowano: maj 2023	12-10-21	24 MB	maj 2023

Images

	Rozmiar	Przesłano
Control 28-1 Front White zaktualizowano: paź 2020	339 KB	paź 2020
Control 28-1 Detail zaktualizowano: paź 2020	806 KB	paź 2020
Control 28-1 Angle zaktualizowano: paź 2020	330 KB	paź 2020

Accessories

	Rozmiar	Przesłano
WeatherMax Grille Photos zaktualizowano: kwi 2021	2,75 MB	kwi 2021
U-Bracket Install guide zaktualizowano: paź 2020	67,7 KB	paź 2020

Install Guides

	Rozmiar	Przesłano
Painting HIPS Loudspeaker Cabinets zaktualizowano: cze 2023	377 KB	cze 2023
Guide to Business Music zaktualizowano: paź 2020	52,4 KB	paź 2020
Invisiball™ Installation Instructions zaktualizowano: wrz 2019	227 KB	wrz 2019
Attaching Control Contractor Speakers to Stands zaktualizowano: lis 2019	76,4 KB	lis 2019

Speaker Tunings

	Wersja	Rozmiar	Przesłano
Commercial, CBT, and AWC Tunings 220616 wersja A, zaktualizowano: maj 2023	A	557 KB	maj 2023

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB)	45 Hz to 20 kHz
Frequency Response (±3 dB)	62Hz - 16 kHz
Power Rating	240 W Continuous Program (2 hrs) *Continuous Pink Noise rating is IEC-shaped pink noise with a 6 dB crest factor. Continuous Program Power is defined as 3 dB above the Continuous Pink Noise Rating and is conservative expression of the system’s ability to handle normal speech and music program material.
Maximum Input Voltage	27.5 V RMS (2 hrs), 55.0 V peak
Maximum SPL (1m)	112 dB ave. Continuous Pink Noise (118 dB peak) *Calculated from sensitivity and power handling, exclusive of power compression.
Sensitivity	91 dB, 1W/1m (ave. 100 Hz – 10 kHz) *Half-space (on-wall) averaged 100 Hz – 10 kHz, 2.83V.
Coverage Angle	100°H x 100°V
Directivity Factor (Q)	7.3 (averaged 1kHz – 16kHz)
Impedance	8 ohms
Crossover Type	2nd order low-pass, 1st order high-pass, plus conjugate shaping
Recommended Protective High-Pass	45 Hz high-pass (24 dB/oct) *For protection against driving below resonant frequency and to keep transformer out of saturation.
Drivers	LF: 200 mm (8 in), woven-fiberglass cone with pure butyl rubber surround with Weather-Edge frame protection, high-temp fiberglass voice coil former, high-temp voice coil wire, optimized cone geometry, linear suspension spider, and FEA optimized motor structure. HF: 25 mm (1 in) PEI diaphragm, low-viscosity ferro-magnetic fluid, and lightweight Kapton™ voice coil former.
Enclosure	High Impact Polystyrene (HIPS) with 10% glass fill, painted with highly-UV resistant paint on white (-WH) version for maximum UV fade resistance.
Grille	Highly zinc-plated, finished in durable TGIC polyester powdercoating. MTC-28WMG-1 (&-WH) available with WeatherMax™ multi-layer foam and tight-weave mesh vapor barrier backing.
Mounting Hardware	InvisiBall wall-mounting system included. Two 6 mm attachment points (on top and bottom) for optional MTC-28WMG-1 (&-WH) U-bracket. Secondary safety attachment loop point on back panel.
Outdoor Capability	IP-44 per IEC529 (IP-55 when installed with the optional MTC-28WMG-1 WeatherMax™ grille and either MTC-PC2 or MTC-PC3 panel cover.) Exceeds MilSpec 810 for humidity, salt-spray, temperature & UV. Passes MilStd-202F for salt spray and ASTM G85 for acid-air plus salt spray. Optional MTC-28WMG-1 WeatherMax™ grille for breaking up driving rain and for especially difficult environments.
Input Connectors	Screw-down terminal strip, zinc-plated copper based, nickel-plated metal screws and washers. Accepts up to 9 mm outside 4 mm inside open lugs (#6, #8, or #10 lug), plus bare wire (up to 12 AWG / 2.5 mm2). Optional MTC-PC2 and MTC-PC3 protective panel covers available to provide sealed entrance for additional weather protection.
Safety Agency	ROHS-compliant
Colors	Black (RAL9004) or white (-WH, RAL9016)
Dimensions (H x W x D)	386 x 282 x 219 mm (15.2 x 11.1 x 8.6 in); 277 mm (10.9 in) deep total when mounted on InvisiBall wall-mount bracket. *In vertical orientation
Net Weight (each)	6.2 kg (13.5 lbs)
Shipping Weight	13.4 kg (29.5 lbs) pair-packed (for 2 speakers)
Included Accessories	InvisiBall™ wall-mounting system, 6 mm x 180 mm hex key
Optional Accessories	MTC-28UB-1 – Yolk-type U-bracket (&-WH)
