12 in. Two-Way Powered Line Array Loudspeaker System

The VRX932LAP is a powered, lightweight, compact 12" two-way line-array speaker system designed for use in arrays of up to five units. VRX932LAP is the ideal choice when line-array performance is needed but the venue size doesn't call for the very long-throw characteristics of larger line-arrays and a fast and easy setup is vital.

特長

Built-in JBL Drivepack® DPC-2 amplifier module designed by Crown provides 1750 Watts of peak Power. DSP based resident input module provides system optimization and EQ functionality.
JBL's exclusive neodymium magned Differential Drive® woofer for high-power capacity and light-weight.
VRX932LAP features 3 x 2408J Annular Ring Diaphragm HF drivers. The 2408 represents the latest in JBL Professional compression driver design.
Constant Curvature waveguide for unprecedented array coherence.
Integral rigging hardware for simple connection of enclosures and optional array frame. Dual angle pole socket for aiming flexibility.
Array Configuration Selector permits "array shading".

ダウンロード

Specifications

	サイズ	アップロード日
VRX932LAP Spec Sheet 更新: 2020年10月	704KB	2020年10月

Manuals

	サイズ	アップロード日
VRX900P User Manual 更新: 2023年7月	3.58MB	2023年7月

Brochures

	バージョン	言語	サイズ	アップロード日
JBL 2025 PPA Brochure バージョン B, 更新: 2025年8月	B		8.45MB	2025年8月
VRX900P Brochure 更新: 2020年12月			630KB	2020年12月
VRX900 Series Brochure 更新: 2020年12月			2MB	2020年12月

CAD Drawings

	サイズ	アップロード日
VRX900 Series Customer Drawings 更新: 2020年12月	6.73MB	2020年12月
VRX932LAP BIM Object 更新: 2023年7月		2023年7月

Compliances

	サイズ	アップロード日
VRX900 Series (Powered) Declaration of Conformity 更新: 2019年10月	93.2KB	2019年10月

Software

	バージョン	サイズ	アップロード日
Venue Synthesis リリース日: 2025年1月			2025年1月
VRX Array Calculator バージョン 1.0, リリース日: 2024年7月	1.0	11.2MB	2024年7月

Simulation Data

	バージョン	サイズ	アップロード日
VRX900 Series EASE DLL バージョン 1.5.3, 更新: 2023年7月	1.5.3	968KB	2023年7月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツとサービス

仕様

Power Rating	1750 Watts Peak875 Watts Continuous
Frequency Range (-10dB)	57 Hz - 20 kHz
Dimensions (H x W x D)	349 mm x 597 mm x 444 mm(13.75 in x 23.5 in x 17.5 in)
Frequency Response	75 Hz - 20 kHz (+/-3db)
Maximum SPL (1m)	136 dB SPL
Coverage Pattern	100 x 15 nominal
DPC-2 Output as (Continuous IED shaped pink noise into rated load impedance)	LF: 750 Watts, HF: 125 Watts
DPC-2 Output Section	LF: Dual-Bridged Technology™, Class D
Inputs	XLR with loop through
LF Driver	1 x JBL 2262FF 305 mm (12 in) neodymium magnet
HF Driver	3 x JBL 2408J, 38 mm (1.5 in)
User Controls	Input Attenuator (0-16 dB)
Signal Processings	DSP based, resident in Input Module
AC Power Operating Range	90-132 VAC or 216-264 VAC, 50/60 Hz
AC Input Connector	Neutrik PowerCon (NAC 3MPA)
AC Loop Through Connector	Neutrik PowerCon (NAC 3MPB)
AC Current Requirements	6A per system at 120V, 3A per system at 240V
Enclosure	25/15 mm, 11-ply birch plywood
Suspension / Mounting	Optional VRX-AF line array frame kit, 10mm forged eyebolts or internal dual angle 36mm pole mount cup for pole or tripod mounting
Finish	Black DuraFlex™ finish
Grille	Powder coated, black, 16-gauge perforated steel with with acoustically transparent foam
Net Weight (each)	24 kg (52 lb)
Optional Accessories	VRX-AF: Suspension array frame
Outputs	1 x XLR
System Type	Constant Curvature 12" Two-Way Powered Line Array System
Nominal Impedance	NA - amplification is integrated

アクセサリー

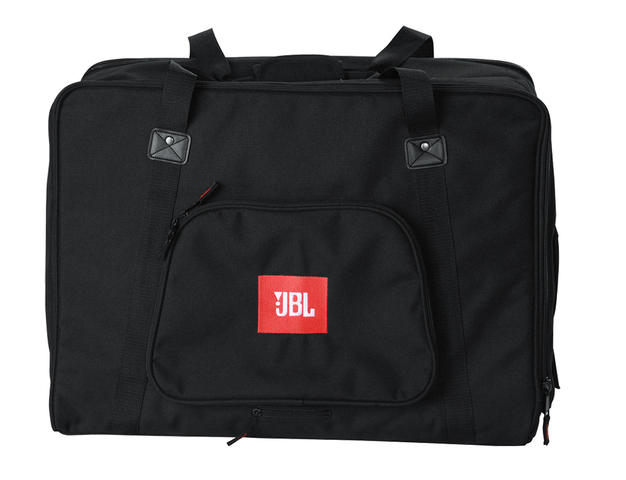

VRX932LAP-BAG | Deluxe Padded Protective Bag for VRX932LAP

拡大画像

Padded carry bag for VRX932LAP. Water Resistant Black Nylon, 10mm Padding, Polyethylene Grille Protector, Large Accessory Pocket, Exterior Lifting Handles, Provision for Fastening (2x) VRX928LAP-BAG to VRX918S-STR.

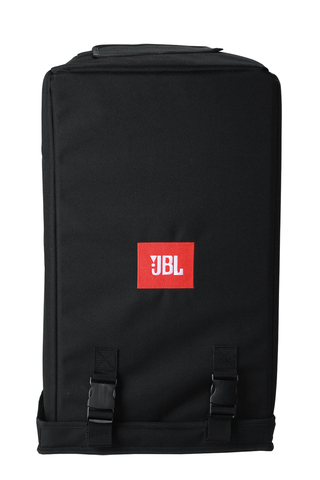

VRX932LAP-CVR | Deluxe Padded Protective Cover for VRX932LAP

拡大画像

Padded cover for VRX932LAP. Water Resistant Black Nylon, 10mm Padding, Polyethylene Grille Protector, Handle Access, (4) Rubber Feet, Full Coverage 360-degree Protection.

JBL-FLIGHT-VRX932-LAP | Flight Case to Fit Two VRX932LAP Speakers

拡大画像

JBL-FLIGHT-VRX932-LAP detail thumbnail #1

Stacking Flight Case with 1/2" Plywood construction, removable lid and 4 casters designed to hold two JBL VRX932LAP loudspeakers

JBLTRIPOD-GA | JBLガスアシストスピーカー三脚

拡大画像

統合されたスピーカーアダプター付きリフトアシストアルミニウム三脚スピーカースタンド。JBLTRIPOD-GAは、内部の空気圧ショックがスピーカーを自動的に持ち上げてくれるため、非常に使いやすいスピーカースタンドです。スタンドの内部ショックは、ユーザーの力をまったく必要とせず、35ポンド以下のスピーカーを簡単に持ち上げることができます。

ガスアシスト調整可能範囲：3'8"（1118MM）～6'7"（2007MM）
内部のエアパワードショックを使用してスピーカーを持ち上げるガスアシスト三脚
以下のJBLモデルで使用できるように設計されています：JRX200、PRX400、STX800、EON、PRX700、VRX900

ドキュメント

JBLTRIPOD-GA Data Sheet [231KB]
JBL Tripod Gas Assist Closed [36.2KB]
JBL Tripod Gas Assist Closed Extended [30.5KB]
JBL Tripod Gas Assist Open [41.7KB]
JBL Tripod Manual Adjust Open [39.5KB]

JBLTRIPOD-MA | JBL マニュアル調整スピーカートリポッド

拡大画像

安全なロッキングピン付きアルミニウム三脚スピーカースタンド、荷重容量150ポンド。スピーカーの持ち上げを補助するため、伸縮チューブに耐久性に優れたリフトリングを装備しており、スピーカーを希望の高さに上げる際に力をかける部分が確保されています。

4'2"（1270MM）から6'5"（1956MM）まで調整可能
手動調整スピーカー三脚
以下のJBLモデルでの使用を想定；JRX200、PRX400、STX800、EON、PRX700、VRX900

ドキュメント

JBLTRIPOD-MA Data Sheet [228KB]

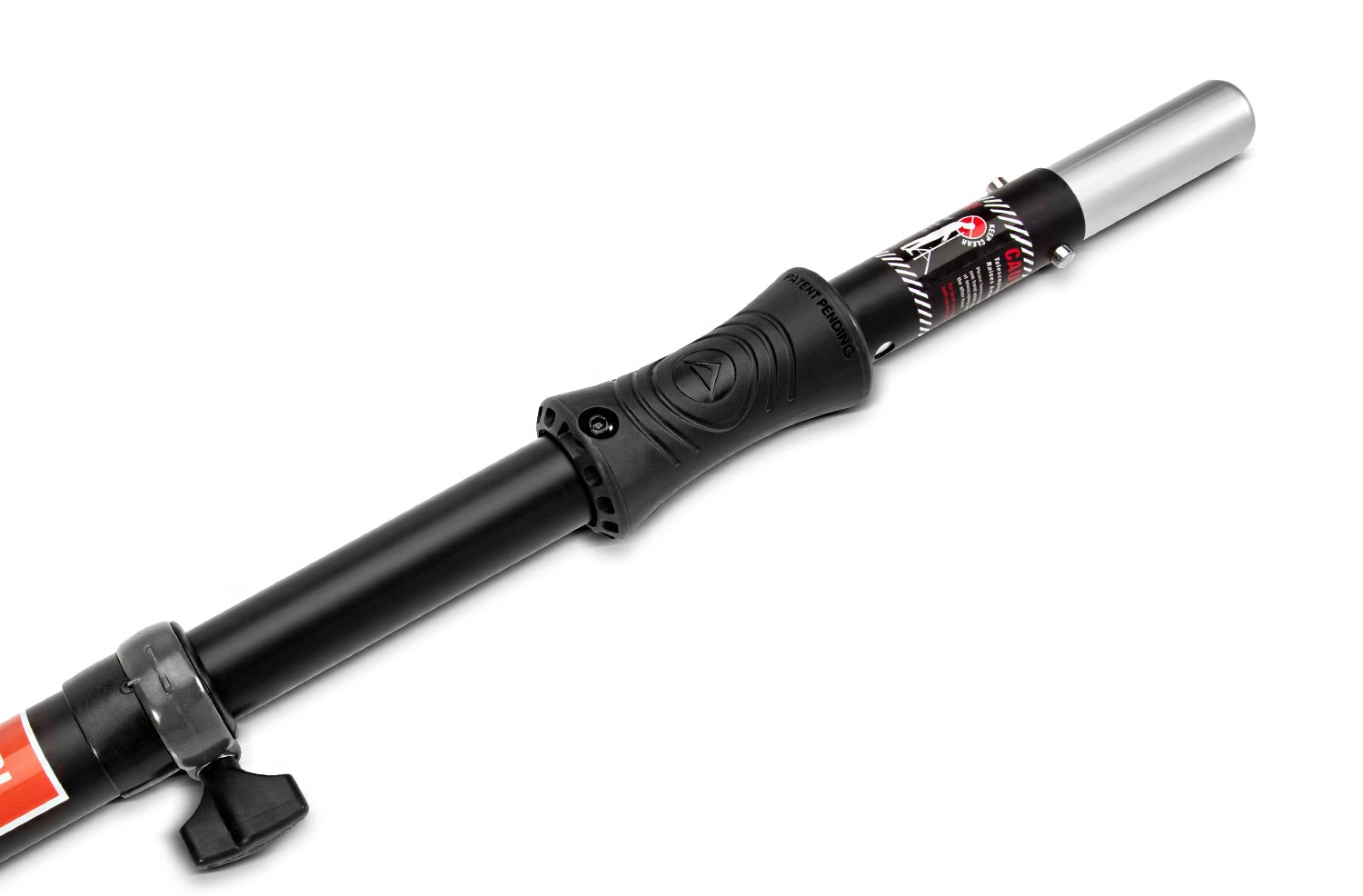

JBLPOLE-GA | JBL ガスアシストスピーカーポール

拡大画像

ガスアシスト機能付きスピーカーポール（M20ネジ下部、38mmポール、35mmアダプター付き）。JBLPOLE-GAは内部ニューマティックショックにより、文字通りスピーカーを自動で持ち上げるため、最も使いやすいスピーカースタンドです。スタンドの内部ショックにより、35ポンド以下のスピーカーをユーザーの力を必要とせずに簡単に持ち上げることができます。

スピーカーを簡単に上下できます
強力で使いやすい「Z」字型ノブ
非常に堅牢なポール
M20ねじ式ポールマウント
標準的なM20ポールねじを備えたほとんどのサブウーファーに対応（JBL PRX、VRX、STX、SRX818）- 個々の製品をご参照ください

ドキュメント

JBLPOLE-MA | JBL 手動調整スピーカーポール

拡大画像

M20ネジ式下部端、38mmポール＆35mm対応の手動調整スピーカーポール。JBLPOLE-MAは、人間工学的な「Z」ノブを備いた優れた高さ調整カラーを搭載し、快適な調整が可能です。最も強力なフィッティング設計により、高さ調整カラーは過度な締め付けとプラスチック製設計に関連する破損の問題を防ぎます。
