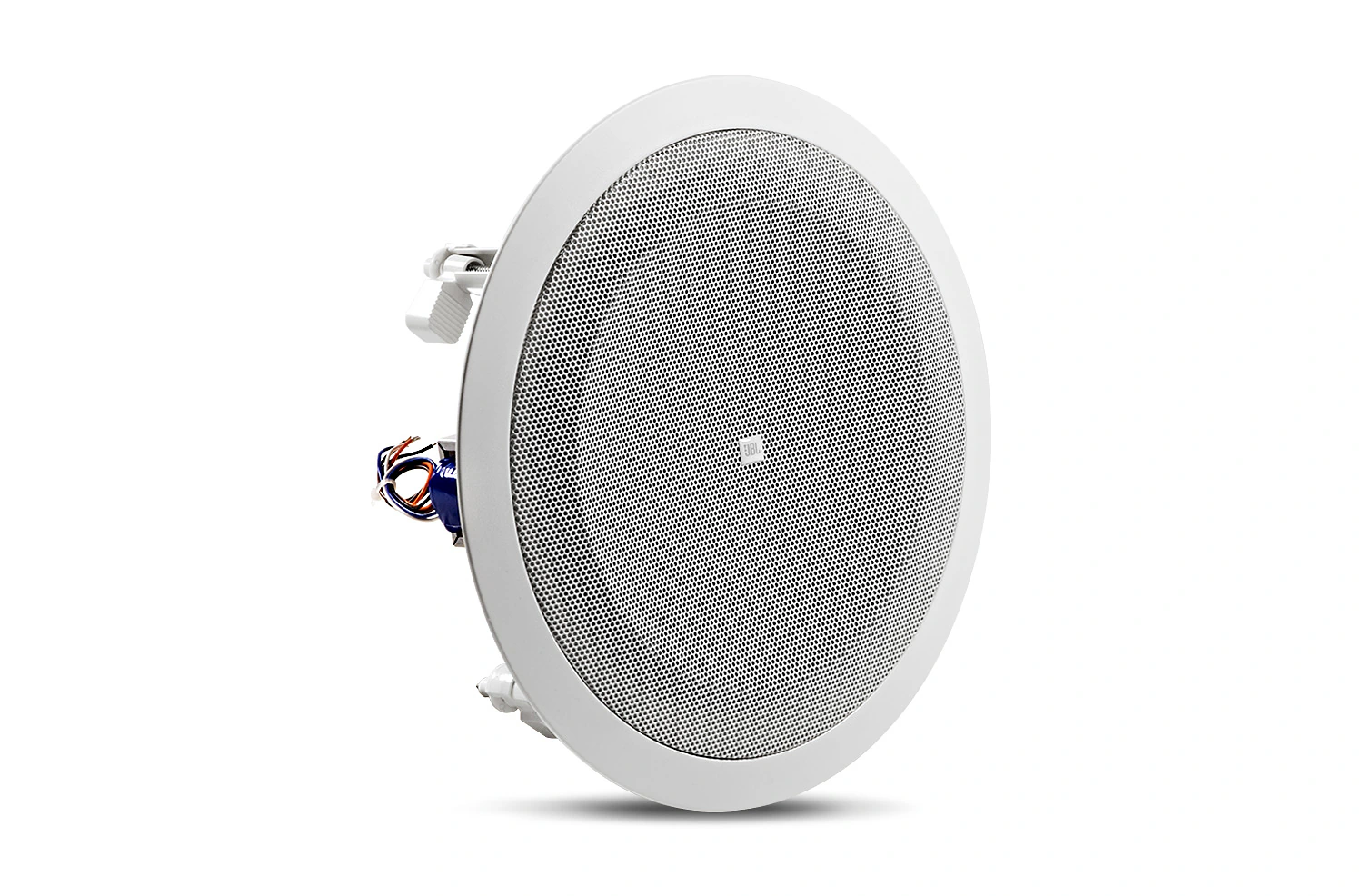

JBL Professional 8128

拡大画像

8インチフルレンジ天井埋込型スピーカー

8128は、商業用アプリケーション向けの8インチフルレンジコスト効率の良いスピーカーです。8128は、設置が容易なパッケージで高忠実度のパフォーマンスを提供します。このシステムの高感度ドライバーは、最小限のアンプ電力を使用して最大音量を実現します。現代的なグリルデザイン、70V/100Vタップ、およびオープンバックデザインを備えた8100シリーズは、基本的な商業音響システムやバックキャビネットを必要としないアプリケーションに優雅さとパフォーマンスを提供します。

特長

Clear, High-Fidelity Performance
Dog-ears for easy retrofit installations
High Sensitivity (97 db, 1W, 1m) for Maximum Power Efficiency
6W Transformer for use of 70V / 100V Distributed Lines

ダウンロード

Specifications

	サイズ	アップロード日
8100 Series Spec Sheet 更新: 2021年3月	88.5KB	2021年3月

Brochures

	バージョン	言語	サイズ	アップロード日
8100 Series Bochure 更新: 2020年10月			820KB	2020年10月
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
JBL Commercial Brochure 更新: 2020年4月			1.64MB	2020年4月

Compliances

	サイズ	アップロード日
8100 Series Declaration of Conformity 更新: 2020年10月	80.2KB	2020年10月

Software

	バージョン	サイズ	アップロード日
Distributed System Design (DSD) バージョン 3.9, 更新: 2025年11月	3.9	612KB	2025年11月

Simulation Data

	バージョン	サイズ	アップロード日
JBL Pro ALL CLF Files バージョン 12-10-21, 更新: 2023年5月	12-10-21	24MB	2023年5月

Accessories

	バージョン	サイズ	アップロード日
Ceiling Speaker Accessory Guide バージョン 2026-04, 更新: 2026年5月	2026-04	570KB	2026年5月

Speaker Tunings

	バージョン	サイズ	アップロード日
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

Images

	サイズ	アップロード日
8128 Hi Res Photo 更新: 2020年10月	479KB	2020年10月

Quick Start Guides

	サイズ	アップロード日
Quick Start Guide - JBL 8100 Series 更新: 2025年6月	412KB	2025年6月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツとサービス

仕様

Drivers	8 in (200 mm), Full-range Driver
Frequency Range	50 Hz – 16 kHz
Sensitivity	97 dB (1 kHz – 8 kHz)
Coverage Angle	90° conical
Transformer Taps	6W, 3W, 1.5W (0.75W at 70V only)
Input Connectors	Bare wires
Dimensions (Diameter x Depth)	11.3 in (287mm) x 4.1in (105mm)
Weight	3lb (1.4kg)
Included Accessories	Sculpted Grille
Optional Accessories	MTC-8124C C-ring, MTC-Rail tile rails
Power Rating	See transformer taps
Maximum SPL (1m)	105 dB (top 70V/100V tap)
Color	White
Backcan	No
Baffle/Rim	Plastic
Ceiling Cutout Size	260 mm diameter (10.1 in)
Plenum Usage	Not intended for use in return air plenums

アクセサリー

MTC-48TRx12 | 4' x 4' 天井タイル用タイルレール

拡大画像

4' x 4' 天井タイル用タイルレール

MTC-48TRx12は、JBLの多くの天井スピーカーを4フィート×4フィート
(1200 x 1200 mm; 48 x 48インチ)の天井タイルに取り付けるためのアクセサリータイルレールです。吊り天井アプリケーション用です。

```html

JBLのC-ring/タイルレール取り付けシステムを備えたシーリングスピーカーであれば、どのモデルにも使用できます。
含まれるもの（製品リリース時）:
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• タイルブリッジで取り付けるJBLスピーカー（CSSシリーズ、8138、C227C/CT、C300シリーズモデルなど）には対応していません。最新の対応機器リストについては、JBL Professionalカスタマーサービスにお問い合わせください。
逆V字溝がタイルレールグリッドを支持し、タイルの破損時の落下を防ぎながら、振動がシーリングタイルグリッドシステムに伝わることを低減し、ガタガタという音を軽減します。
1.2 mm（0.05インチ）の金属厚により、長いスパンに必要な追加的なサポートを提供します。
複数のC-ring取り付け穴があります。施工者が追加の穴位置をドリルで開けることもできます。
1個のMTC-48TRx12は12本のタイルレールのパックで、6個のスピーカー（1スピーカーあたり2本）に対応します。

```
