8128

Altavoz de rango completo de 8 pulgadas empotrable en techo

8128
Imágenes más grandes

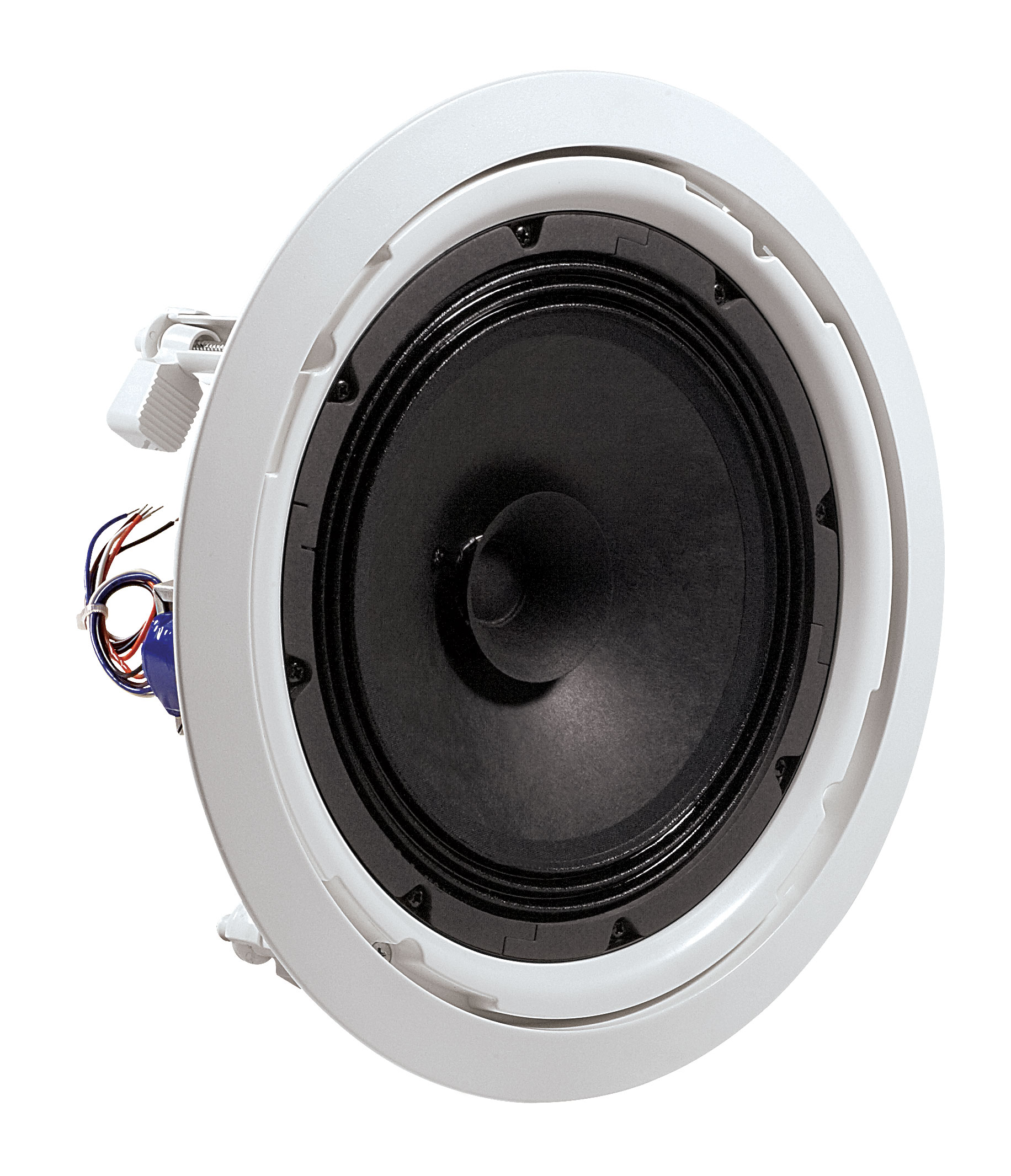

Altavoz de Rango Completo Empotrado en Techo de 8 Pulgadas

El 8128 es un altavoz de rango completo de 8 pulgadas y rentable para aplicaciones comerciales. El 8128 ofrece rendimiento de alta fidelidad en un paquete fácil de instalar. Los controladores de alta sensibilidad del sistema ofrecen niveles de sonido máximos utilizando potencia mínima del amplificador. Con su diseño contemporáneo de rejilla, tomas de 70V/100V y diseño de espalda abierta, la serie 8100 aporta elegancia y rendimiento a sistemas de sonido comerciales básicos, o a cualquier aplicación que no requiera una caja de instalación posterior.

Características

  • Clear, High-Fidelity Performance
  • Dog-ears for easy retrofit installations
  • High Sensitivity (97 db, 1W, 1m) for Maximum Power Efficiency
  • 6W Transformer for use of 70V / 100V Distributed Lines

Descargas

Specifications
  Tamaño Subido
file type icon 8100 Series Spec Sheet
actualizado: mar 2021
88,5 KB mar 2021
Brochures
  Versión Idioma Tamaño Subido
file type icon 8100 Series Bochure
actualizado: oct 2020
    820 KB oct 2020
file type icon Control Contractor Brochure (2024)
en versión D, actualizado: feb 2024
en  14 MB feb 2024
file type icon JBL Commercial Brochure
actualizado: abr 2020
    1,64 MB abr 2020
Compliances
  Tamaño Subido
80,2 KB oct 2020
Software
  Versión Tamaño Subido
Windows download icon Distributed System Design (DSD)
versión 3.9, actualizado: nov 2025
3.9   612 KB nov 2025
Simulation Data
  Versión Tamaño Subido
file type icon JBL Pro ALL CLF Files
versión 12-10-21, actualizado: may 2023
12-10-21  24 MB may 2023
Accessories
  Versión Tamaño Subido
file type icon Ceiling Speaker Accessory Guide
versión 2026-04, actualizado: may 2026
2026-04  570 KB may 2026
Speaker Tunings
  Versión Tamaño Subido
file type icon Commercial, CBT, and AWC Tunings 220616
versión A, actualizado: may 2023
557 KB may 2023
Images
  Tamaño Subido
file type icon 8128 Hi Res Photo
actualizado: oct 2020
479 KB oct 2020
Quick Start Guides
  Tamaño Subido
file type icon Quick Start Guide - JBL 8100 Series
actualizado: jun 2025
412 KB jun 2025

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Drivers 8 in (200 mm), Full-range Driver
Frequency Range 50 Hz – 16 kHz
Sensitivity 97 dB (1 kHz – 8 kHz)
Coverage Angle 90° conical
Transformer Taps 6W, 3W, 1.5W (0.75W at 70V only)
CONEXIONES DE ENTRADA Bare wires
Dimensions (Diameter x Depth) 11.3 in (287mm) x 4.1in (105mm)
PESO 3lb (1.4kg)
Included Accessories Sculpted Grille
Optional Accessories MTC-8124C C-ring, MTC-Rail tile rails
Power Rating See transformer taps
Maximum SPL (1m) 105 dB (top 70V/100V tap)
Color White
Backcan No
Baffle/Rim Plastic
Ceiling Cutout Size 260 mm diameter (10.1 in)
Plenum Usage Not intended for use in return air plenums

Accesorios

MTC-48TRx12 | Carril para Baldosas de Techo de 4' x 4'
MTC-48TRx12 Main photo
Imágenes más grandes
MTC-48TRx12 detail thumbnail #1

Riel de Montaje para Paneles de Techo de 4' x 4'

MTC-48TRx12 es un riel de montaje accesorio para instalar muchos de los altavoces de techo de JBL en paneles de techo de 4 ft por 4 ft
(1200 x 1200 mm; 48 x 48 pulgadas) en aplicaciones de techo suspendido.

  • Se puede usar con cualquier altavoz de techo JBL que tenga el sistema de montaje C-ring/tile-rail.
    Incluye (en el lanzamiento del producto):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • No es compatible con altavoces JBL que se instalan con puentes de tejas (como la serie CSS, 8138, C227C/CT, modelos de la serie C300). Consulte con el Servicio al Cliente de JBL Professional para obtener la lista de compatibilidad más actualizada.
  • La ranura V invertida proporciona soporte a la cuadrícula de rail de teja en caso de fallo de teja, mientras reduce la transferencia de vibración hacia —y el ruido de — el sistema de cuadrícula de teja de techo.
  • El espesor de metal de 1,2 mm (0,05 in) proporciona el soporte adicional requerido por el largo tramo.
  • Múltiples agujeros de montaje C-ring. Las ubicaciones de agujeros adicionales pueden ser perforadas por el instalador.
  • Un MTC-48TRx12 es un paquete de 12 rails de teja, suficiente para 6 altavoces (2 por altavoz).

Documentación
MTC-8124C & MTC-8128C | C-Rings for 8124 and 8128 Speakers
MTC-8124C & MTC-8128C Main photo
Imágenes más grandes
MTC-8124C & MTC-8128C detail thumbnail #1

The MTC-8124C and MTC-8128C are integral clips for the MTC-RAIL that spread ceiling loading.  There are four pieces per carton.
