JBL Professional MD55

Immagini più grandi

Sistema di Altoparlante Full-Range a 2 Vie con 1 x 15" LF

La serie Marquis Dance Club di JBL è una famiglia all'avanguardia di sistemi di altoparlanti progettati specificamente per il mercato dei Dance Club. L'MD55 è inoltre progettato per il DJ mobile che richiede un sistema portatile leggero e ad alta fedeltà. L'involucro multiangolo presenta un angolo di 45° su un lato per l'uso come monitor da pavimento in orientamento orizzontale ed è dotato di maniglie e una coppa per il montaggio a palo sul pannello inferiore. MD55 è un sistema full-range passivo completamente a 2 vie a media potenza 90° x 50°,
15" che utilizza trasduttori Differential Drive 265H e un driver di compressione 2408H-1 con diaframma da 1,5" per una risposta in alta frequenza liscia, a bassa distorsione. Tutti gli altoparlanti della serie Marquis offrono una fedeltà, una chiarezza e una purezza senza precedenti.

Caratteristiche

Woofer JBL 265H Differential Drive® doppio condensatore vocale da 2" con doppio traferro magnetico
Driver di compressione JBL 2408H-1 con diaframma da 1,5" e uscita da 1"
Guida d'onda PT™ Progressive Transition da 90° x 50° orientabile
Presa per montaggio a palo per applicazioni portatili

Applicazioni

Discoteche sofisticate
DJ mobile
Rinforzo sonoro dal vivo

Download

Documenti

	Lingua	Dimensione	Caricato
Marquis Dance Brochure aggiornato: apr 2026		538 KB	apr 2026
MD55 Spec Sheet aggiornato: apr 2026		790 KB	apr 2026

Data Sheets

	Dimensione	Caricato
MD55 Spec Sheet aggiornato: ott 2019	790 KB	ott 2019

Specifications

	Dimensione	Caricato
Marquis Dance Club Series Spec Sheets aggiornato: lug 2019	3,97 MB	lug 2019

Brochures

	Dimensione	Caricato
Marquis Dance Club Series Brochure aggiornato: lug 2019	538 KB	lug 2019

CAD Drawings

	Dimensione	Caricato
Marquis Dance Series 2D DXF Drawings aggiornato: ott 2019	612 KB	ott 2019
Marquis Dance Series 3D DXF Drawings aggiornato: ott 2019	10,4 MB	ott 2019
Marquis Dance Series Customer Drawings PDF aggiornato: ott 2019	205 KB	ott 2019

Compliances

	Dimensione	Caricato
Marquis Dance Club Series Declaration of Conformity aggiornato: ott 2019	144 KB	ott 2019

Images

	Dimensione	Caricato

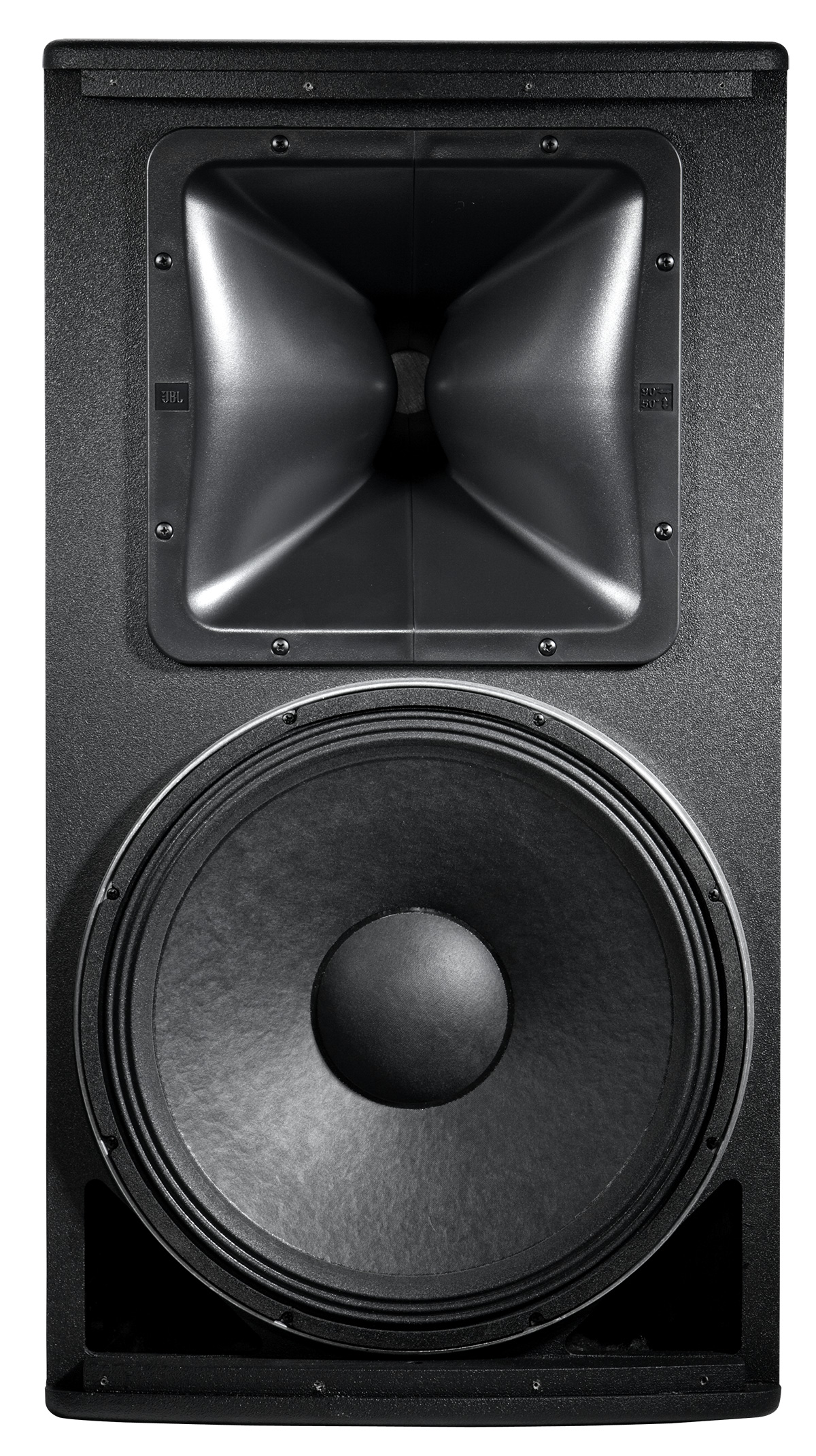

MD55 Hi-Res Image aggiornato: lug 2019	906 KB	lug 2019

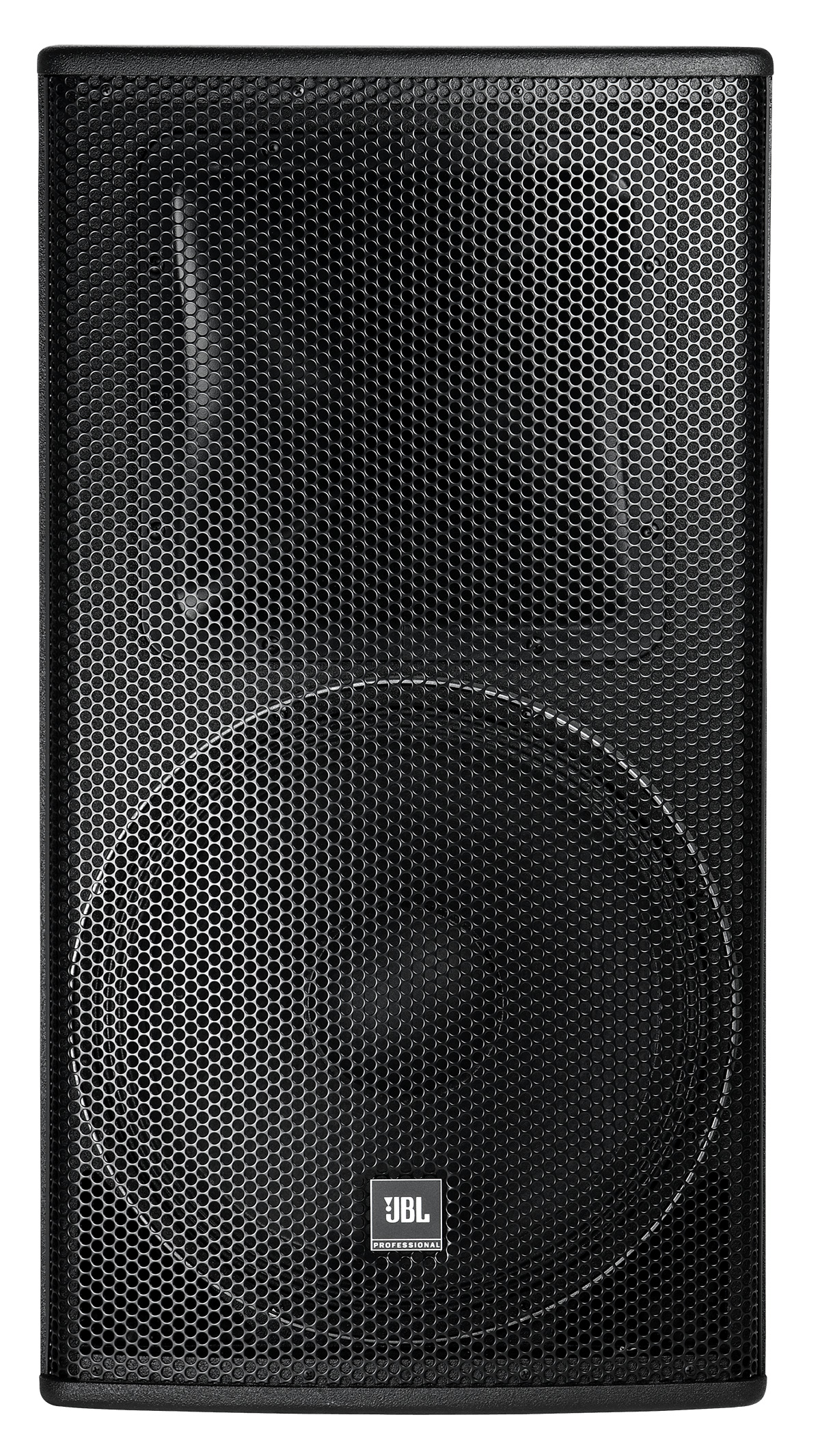

MD55 Hi-Res Image 2 aggiornato: lug 2019	1,25 MB	lug 2019

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range (-10dB)	39 Hz – 20 kHz
Power Rating	550 W (2200 W peak) 2 hrs
Coverage Pattern	90° x 50°, rotatable waveguide
Frequency Response (±3 dB)	51 Hz – 19 kHz
Directivity Factor (Q)	11.6
Directivity Index (DI)	10.6 dB
Passive Crossover Frequency	1.8 kHz
System Power Rating	350 W (1400 W peak), 100 hrs
Maximum SPL (1m)	125 dB-SPL cont avg (131 dB peak)
System Sensitivity	98 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
System Impedance	8 ohms
LF Driver	1 x JBL 265H-1 380 mm (15 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver	1 x JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide	PT-H95HF-1 Progressive Transition Waveguide
Enclosure	Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	10 points (2 top, 2 bottom, 2 each side, 2 rear), M10 threaded hardware, 35 mm pole mount socket
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel
Input Connector	Neutrik Speakons NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop through).
Environmental	Mil-Std 810; IP-x3 per IEC529
Dimensions (H x W x D in vertical orientation)	781.1 x 419.8 x 457.7 mm(30.8 x 16.5 x 18.0 in)
Net Weight	23.8 kg (52.5 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers
