JBL Professional LSR6328P

Imágenes más grandes

Monitor de Estudio Bi-amplificado con Referencia Espacial Lineal

El LSR6328P es la opción para aplicaciones de música estéreo y multicanal y audio de postproducción donde se requieren precisión y alto SPL. Aprobado por THX® pm3. Certificado METAlliance®.

Características

```html

El diseño avanzado de Linear Spatial Reference garantiza una respuesta más plana fuera de eje para mayor claridad en la posición de mezcla.
RMC™ Room Mode Correction proporciona control electrónico de modos de sala. Kit de medición y calibración del usuario disponible.
La tecnología Differential Drive® con frenado dinámico proporciona respuesta de baja frecuencia extendida y compresión de potencia mínima.
Bi-amplificación integrada con sensibilidades calibradas en fábrica.
Transductor de alta frecuencia de composite de titanio con guía de ondas Elliptical Oblate Spheroidal para control preciso del patrón.
Transductor de alta frecuencia blindado magnéticamente minimiza interferencias cuando se usa en proximidad cercana a monitores de vídeo.
Panel frontal de alta densidad para baja resonancia del recinto.
El diseño de puerto Linear Dynamics Aperture elimina la turbulencia del puerto y reduce la compresión del puerto.
Recinto reforzado y puntos de montaje convenientes para instalación montada.
Las asas integradas facilitan el posicionamiento.

```

Descargas

Specifications

	Tamaño	Subido
LSR6328P Spec Sheet actualizado: oct 2020	476 KB	oct 2020

Manuals

	Tamaño	Subido
LSR6328P/6332/6312SP Mounting Specs actualizado: oct 2019	48,8 KB	oct 2019

Brochures

	Tamaño	Subido
LSR 6300 Brochure actualizado: oct 2020	5,89 MB	oct 2020
Recording & Broadcast Full Line Catalog actualizado: oct 2020	1,81 MB	oct 2020

Compliances

	Tamaño	Subido
LSR6300 Series Declaration of Conformity actualizado: oct 2019	93,2 KB	oct 2019

Tech Notes

	Tamaño	Subido
Tech Note: The New JBL LSR6300 Series Studio Monitors actualizado: oct 2019	627 KB	oct 2019

Simulation Data

	Tamaño	Subido
Ease SPK/DLL Files - Full JBL Pro Line actualizado: may 2024	21 MB	may 2024

Images

	Tamaño	Subido

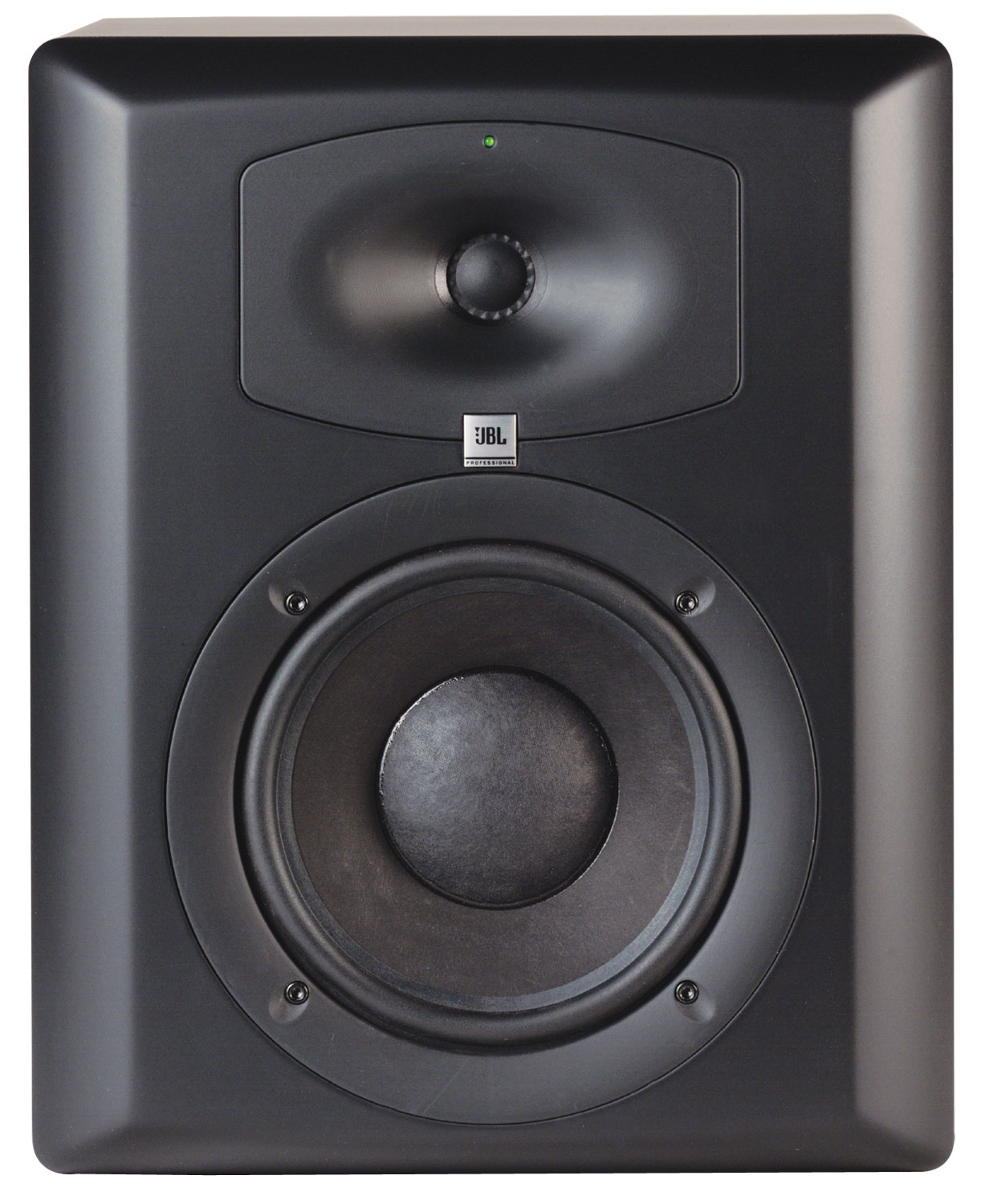

LSR6328P Front actualizado: oct 2019	227 KB	oct 2019

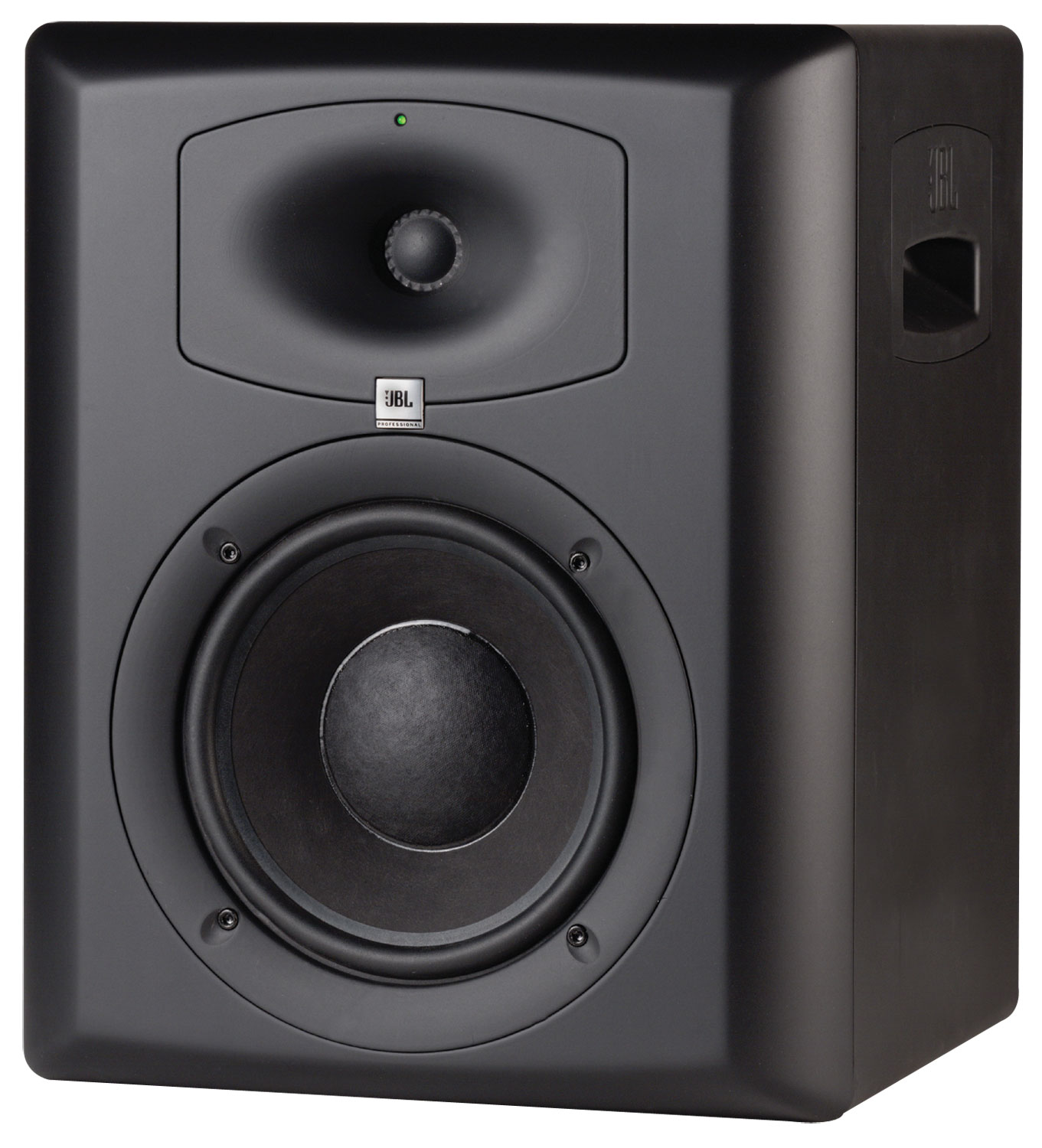

LSR6328P Left Angle actualizado: oct 2020	187 KB	oct 2020

Helpful Links

	Tamaño	Subido
RMC White Paper actualizado: oct 2020	189 KB	oct 2020
RMC Graph Paper actualizado: oct 2020	60 KB	oct 2020

User Guides

	Tamaño	Subido
RMC User Guide actualizado: oct 2020	2,58 MB	oct 2020

Install Guides

	Tamaño	Subido
R&B Mounting Brackets actualizado: oct 2020	26,2 KB	oct 2020

Owner's Manuals

	Tamaño	Subido
LSR6300 Manual actualizado: oct 2020	815 KB	oct 2020

Si alguno de los enlaces anteriores muestra caracteres extraños en su navegador, haga clic con el botón derecho en el archivo para guardarlo en su computadora.

Piezas y servicio

Especificaciones

Respuesta de frecuencia	50 Hz - 20 kHz (+1, -1.5 dB)
Enclosure Resonance Frequency	38 Hz
Low Frequency Extension	User controls set to default
-3 dB	46 Hz
10 dB	36 Hz
Low-High Frequency Crossover	1.7 kHz 6th-order acoustic Linkwitz-Riley
Distortion, 96 dB SPL, 1m	N/A
Mid-High Frequency (120 Hz - 20 kHz)	N/A
2nd Harmonic	<0.6%
3rd Harmonic	<1%
Maximum SPL (80 Hz - 20 kHz)	>108 dB SPL / 1m
Maximum Peak SPL (80 Hz - 20 kHz)	>111 dB SPL / 1m
Signal Input	Neutrik “Combi” XLR-1⁄4-in tip-ring-sleeve balanced or unbalanced positive voltage applied to XLR pin 2 (1⁄4" tip) produces outward woofer motion
Calibrated Input Sensitivity, XLR & 1⁄4"	N/A
+4 dBu / +8 dBu	96 dB SPL / 1 m
-10 dBV	96 dB SPL / 1 m
AC INPUT VOLTAGE	100 / 240 VAC
AC Input Connector	IEC
Long-Term Maximum System Power	220 W (IEC265-5)
