JBL Professional VP7215/95DP

Grandes images

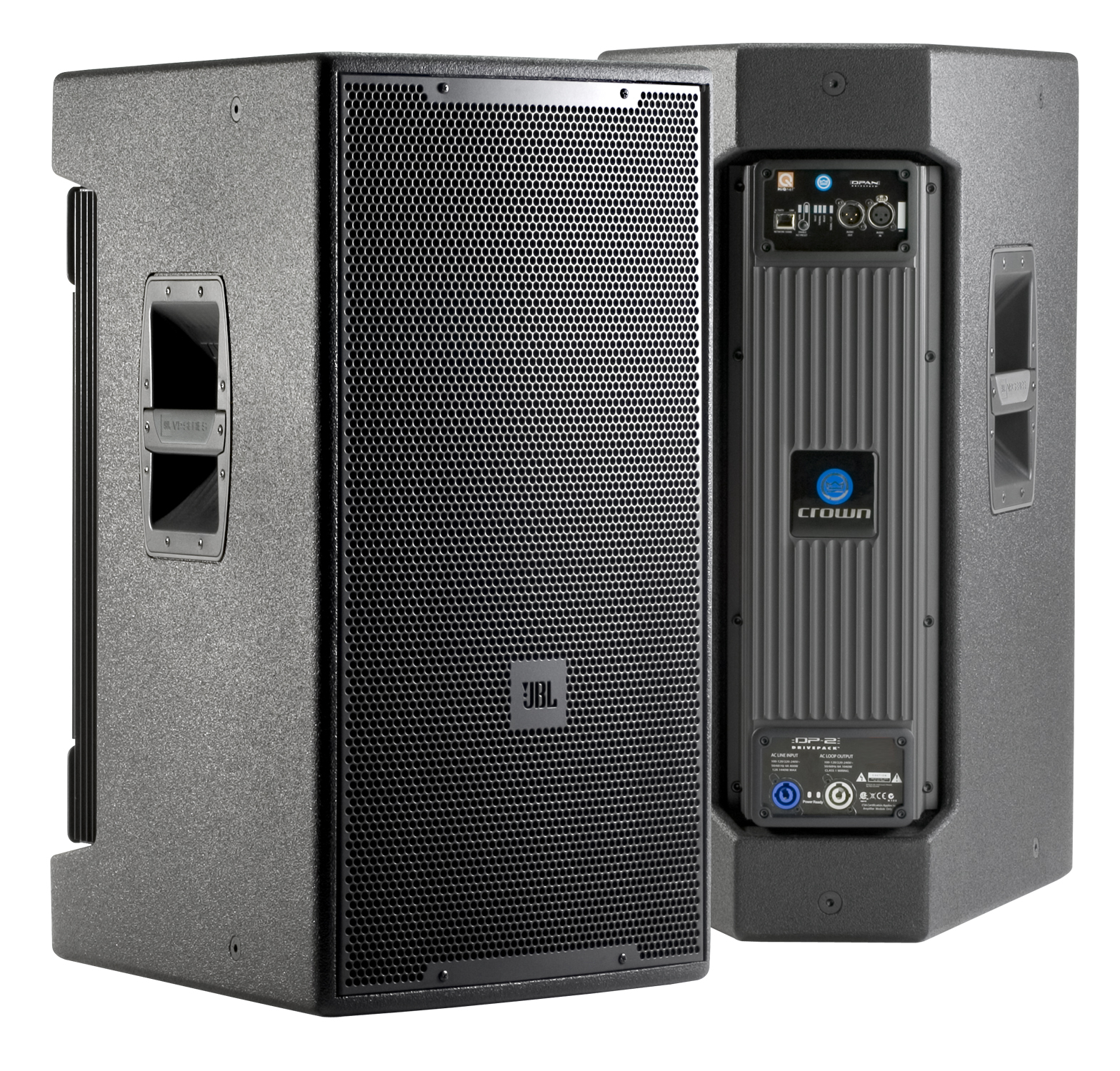

Système de haut-parleur intégré 2 voies 15 po alimenté

Le VP7215/95DPAN est un système de haut-parleur intégré 2 voies 15" alimenté offrant 2200 watts de puissance de crête, 1100 watts continus, et un traitement numérique du signal intégré.

Caractéristiques

Enceinte amplifiée bi-amplifiée pleine bande avec technologie JBL DrivePack® pour utilisation portable ou installée.
Puissance de sortie crête de 2200 watts, 1100 watts continus.
Compatible HiQnet™ ; contrôle réseau.
Haut-parleur graves Differential Drive® 15 pouces pour une reproduction des graves étendue.
Couverture 90° x 50°.
Poignées en aluminium moulé sous pression, revêtues de poudre, au design ergonomique et stylisé.
Six points de suspension de rail de chaîne 3 pouces et quatorze pièces d'assemblage M10 (kits d'accessoires volants détachables et boulons à œil forgés disponibles en option).

Téléchargements

Documents

	Langue	Taille	Téléchargé
VP Series Brochure mis à jour : avr. 2026		2,73 Mo	avr. 2026
DPDA Input Module Spec Sheet mis à jour : avr. 2026		475 ko	avr. 2026
VP7215/95DP Spec Sheet mis à jour : avr. 2026		1,06 Mo	avr. 2026

Specifications

	Taille	Téléchargé
VP DPDA Spec Sheet mis à jour : juil. 2019	5,85 Mo	juil. 2019
DPDA Input Module Spec Sheet mis à jour : juil. 2019	475 ko	juil. 2019
VP7215/95DP Spec Sheet mis à jour : juil. 2019	903 ko	juil. 2019

Manuals

	Taille	Téléchargé
VP User's Guide mis à jour : oct. 2019	1,54 Mo	oct. 2019
VP DrivePack DPC2 User's Guide mis à jour : oct. 2019	1,02 Mo	oct. 2019

Brochures

	Taille	Téléchargé
VP Series Brochure mis à jour : juil. 2019	2,73 Mo	juil. 2019

CAD Drawings

	Taille	Téléchargé
VP Series mis à jour : oct. 2019	2,54 Mo	oct. 2019
VP7215/64DP/95DP 2D DXF mis à jour : oct. 2019	217 ko	oct. 2019
VP7215/95DP 3D DXF mis à jour : juil. 2019	341 ko	juil. 2019
VP7215/95DP 2D PDF mis à jour : juil. 2019	54,4 ko	juil. 2019

Compliances

	Taille	Téléchargé
VP Series Declaration of Conformity mis à jour : oct. 2019	93,3 ko	oct. 2019

Simulation Data

	Version	Taille	Téléchargé
Ease SPK/DLL Files - Full JBL Pro Line mis à jour : mai 2024		21 Mo	mai 2024
JBL Pro ALL CLF Files version 12-10-21, mis à jour : mai 2023	12-10-21	24 Mo	mai 2023

Ease Data

	Taille	Téléchargé
VP Series Ease Files mis à jour : oct. 2019	261 ko	oct. 2019

Images

	Taille	Téléchargé
VP7215 Photo mis à jour : juil. 2019	1,44 Mo	juil. 2019

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range	45 Hz to 20 kHz (-10 dB)
Frequency Response	60 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	90° x 50° rotatable waveguide
Directivity Factor (Q)	12.6
Directivity Index (DI)	11 dB
Maximum Peak Output1	137 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP based limiters for mechanical and thermal protection
AC Power Oprating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement:	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in. multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 14 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	765.3 x 447.6 x 523.5 mm(30.13 x 17.62 x 20.61 in.)
Net Weight	38.6 kg (85 lb)
