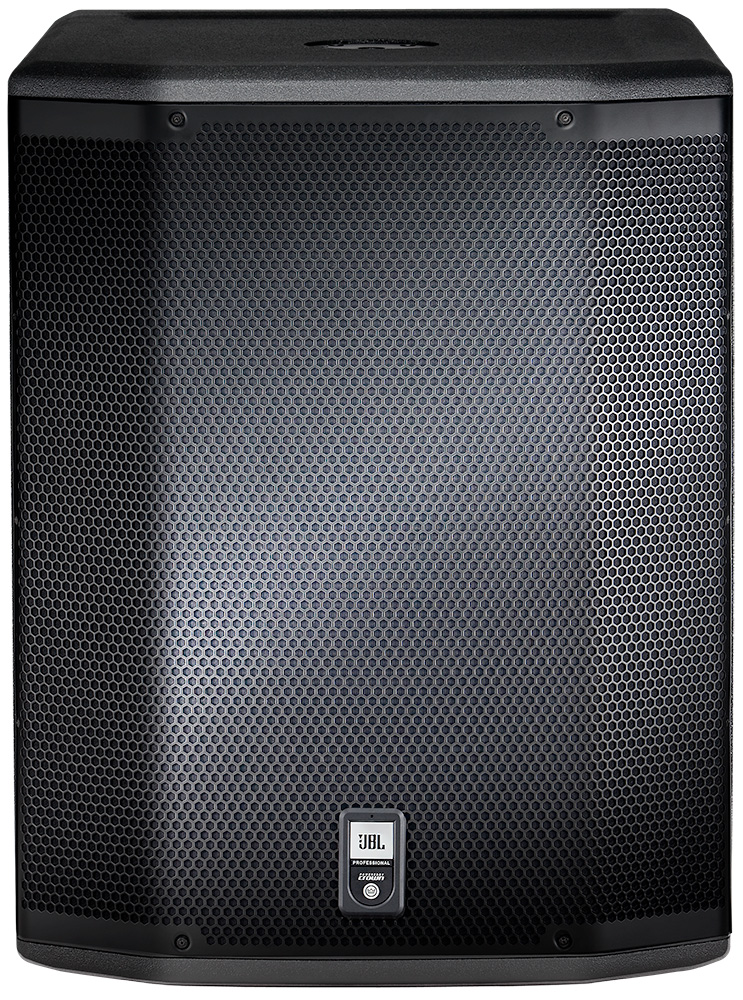

JBL Professional PRX618S-XLF

Grandes images

Système de subwoofer autopotant 18 po

Le PRX618S-XLF, subwoofer à très basses fréquences, a été conçu et développé pour fournir les fréquences sub-graves avec précision et puissance. Utilisé comme subwoofer unique dans un système sub/sat ou en multiples dans le cadre d'un système de sonorisation grand format et évolutif, le PRX618S-XLF offre des performances d'une efficacité et d'un contrôle extrêmes
et maîtrisés.

Caractéristiques

SPL maximal 133 dB crête
Woofer néodyme Differential Drive® à double bobine mobile et entrefer magnétique de 460 mm (18 po)
Amplificateur numérique Crown® Class-D de 1000 watts (2 x 500 watts)
Section d'entrée DSP avec circuit limiteur dbx® Type IV™, filtre de distribution, limitation dynamique, optimisation des composants, égalisation système sélectionnable
Entrées professionnelles XLR et jack ¼ po pour micro/instrument, avec boucle de sortie
Construction en contreplaqué revêtu Obsidian DuraFlex™
Douille de montage sur perche M20 au panneau supérieur pour configuration sub/satellite
Barre de transport en aluminium moulé avec poignée en caoutchouc ergonomique affinée pour un confort maximal

Applications

Le caisson de basses PRX618S-XLF à fréquences extrêmement basses a été conçu et élaboré pour fournir des fréquences de sub-basses avec précision et puissance. Utilisé en tant que caisson unique dans un système sub/satellite ou en multiples dans le cadre d'un système de sonorisation grand format et modulable, le PRX618S-XLF offre des performances d'efficacité et de contrôle extrêmes. Les caissons sont empilables et légers, assurant des installations et des démontages rapides. Grâce à leur construction robuste, ils sont parfaits pour les inventaires de location AV. Dotés d'une douille de réceptacle (acceptant un SS4-BK ou SS4-BK24) au panneau supérieur et d'une sortie stéréo intégrée, il s'agit du complément de fréquences basses le plus puissant des systèmes full-range PRX. L'ajout d'une option d'inversion de polarité permet une optimisation supplémentaire du système.
Le PRX618S-XLF est un système de caisson de basses autoactalimenté haute performance. Le PRX618S-XLF est composé d'un puissant woofer néodyme 2268FF Differential Drive® à double bobine mobile et entrefer magnétique, entraîné par un amplificateur de puissance Crown Class-D de 1000 watts (dual 500 watts). La technologie Dual-Bridge Technology™ relie directement les sorties des canaux d'amplificateur discrets à chaque bobine mobile du woofer Differential Drive. Le transfert de puissance électrique au transducteur est optimisé pour une performance de puissance accrue. Une puce DSP propriétaire est au cœur d'une section d'entrée complètement équipée, offrant une fonctionnalité de filtre de distribution sélectionnable par l'utilisateur, optimisation de polarité, protection, limitation dynamique et optimisation des composants discrets.
Le panneau d'entrée de l'amplificateur offre des entrées stéréo avec compatibilité XLR ou jack ¼ po. Un filtre de distribution sélectionnable par l'utilisateur assure une transition en douceur vers le système full-range connecté aux sorties stéréo. Les voyants de signal présent et de limiteur indiquent l'état du système et assistent le réglage du niveau optimal via le bouton de contrôle de niveau.
Tous les caissons PRX600 sont construits à partir d'une combinaison de contreplaqué de peuplier léger et robuste de 25 mm (sur le dessus et le dessous pour une rigidité accrue) et 18 mm, structurellement sound avec assemblage à rainure et languette. Tous les caissons de la série PRX600 sont protégés par la finition DuraFlex™ éprouvée en tournée de JBL. Les grilles sont en acier 16 gauge résistant aux dents et les poignées sont en nylon renforcé de fibres de verre léger pour une solidité et durabilité accrues.
Remarque spéciale : JBL recommande vivement qu'aucun poids supérieur à 70 lbs ne soit placé sur une perche de haut-parleur montée sur un PRX618S ou PRX618S-XLF.

Téléchargements

Specifications

	Taille	Téléchargé
PRX618S-XLF Spec Sheet mis à jour : oct. 2020	392 ko	oct. 2020

Manuals

	Langue	Taille	Téléchargé
PRX600 Users Guide - French mis à jour : oct. 2020		3,68 Mo	oct. 2020

Brochures

	Taille	Téléchargé
PRX600 Brochure mis à jour : oct. 2020	1,49 Mo	oct. 2020

CAD Drawings

	Taille	Téléchargé
PRX600 Drawings 2D & 3D mis à jour : oct. 2020	4,8 Mo	oct. 2020

Compliances

	Taille	Téléchargé
PRX600 Series Declaration of Conformity mis à jour : oct. 2020	93,3 ko	oct. 2020

User Guides

	Taille	Téléchargé
PRX600 Users Guide mis à jour : oct. 2020	4,65 Mo	oct. 2020

Images

	Taille	Téléchargé
PRX618S-XLF Front-Back mis à jour : oct. 2020	689 ko	oct. 2020
PRX618S-XLF Front mis à jour : oct. 2020	483 ko	oct. 2020

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

System Type	Self-Powered 18", bass - reflex
Maximum SPL Output	133 dB peak
Frequency Range (-10dB)	30 Hz – 105 Hz
Frequency Response (±3 dB)	39 Hz – 93 Hz
Polarity	Normal or reverse polarity
Crossover Frequency	90 Hz
Amp Design	Crown® Class D
Power Rating	1000 W ( 2 x 500 )
Dimensions (H x W x D)	685.8 mm x 530.9 mm x 716.3 mm ( 27.0 in x 20.9 in x 28.2 in )
Net Weight	37 kg ( 81.5 lb )
