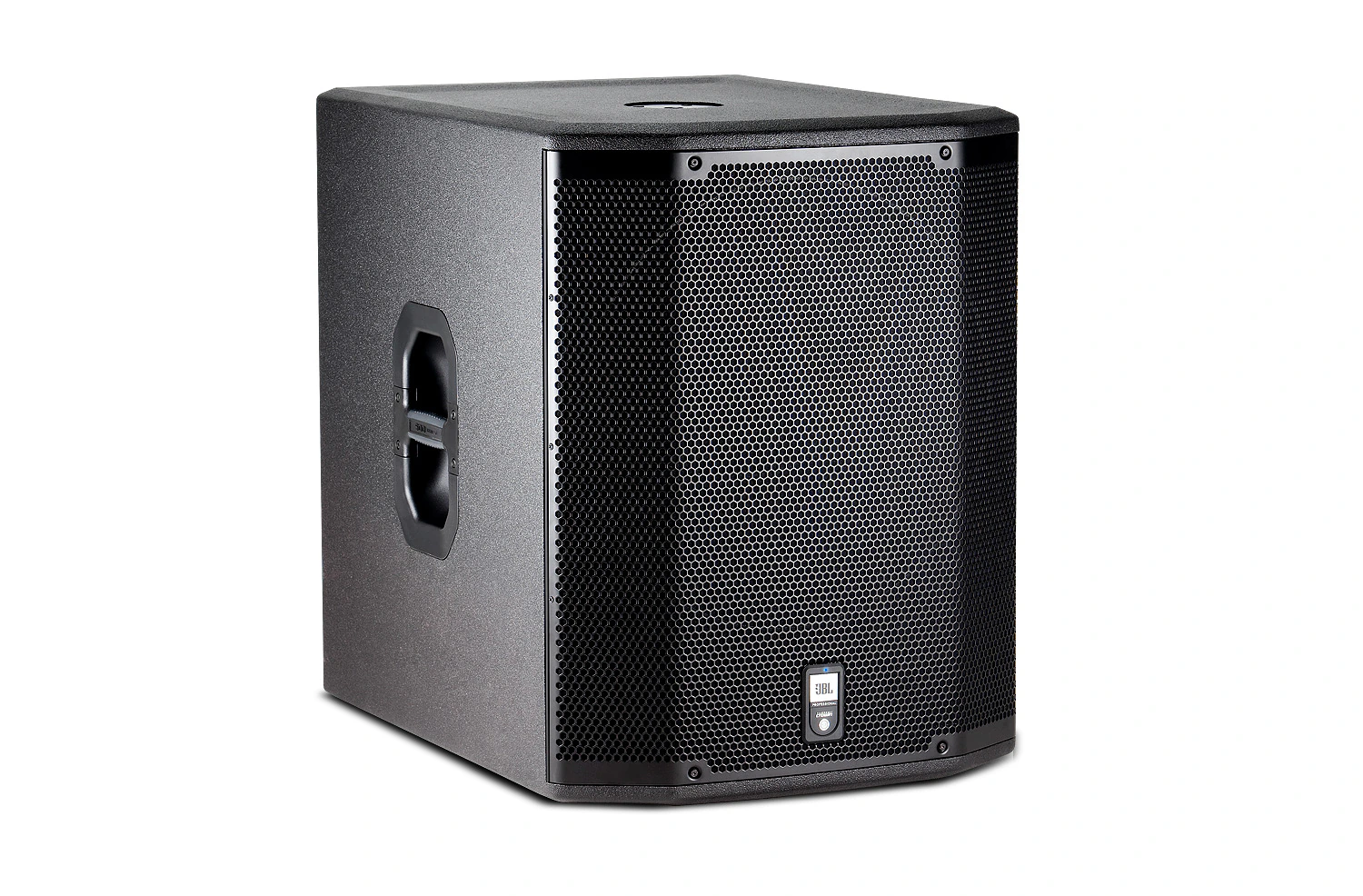

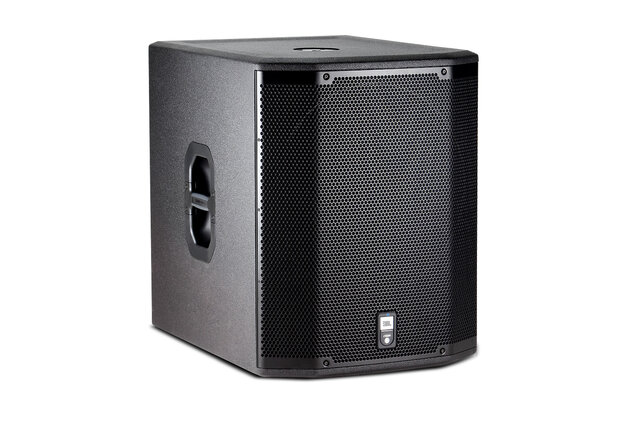

JBL Professional PRX618S-XLF

Größere Bilder

18 in. Self-Powered Subwoofer System

The PRX618S-XLF, extended low frequency subwoofer was designed and engineered to provide sub bass frequencies with accuracy and power. Used as a single sub in a sub/sat system or in multiples as part of a scalable, large format sound reinforcement system, the PRX618S-XLF performs with extreme efficiency
and control.

Eigenschaften

Maximaler SPL 133 dB Peak
460 mm (18 Zoll) Differential Drive® Woofer mit Doppelschwingspule und doppeltem Magnetspalt, Neodym
1000 Watt (2 x 500 Watt) Class-D Crown® Digitalverstärker
DSP-Eingangsstufe mit dbx® Type IV™ Limiterschaltung, Frequenzweiche, dynamischer Begrenzung, Komponentenoptimierung und wählbarem System-EQ
Professionelle XLR-Line- und ¼"-Mikrofon-/Instrumenteneingänge mit Loop-Through
Sperrholzkonstruktion mit Obsidian DuraFlex™ Beschichtung
M20-Stativaufnahme auf der Oberseite für Sub-/Satellite-Konfiguration
Großer Tragegriff aus Aluminiumdruckguss mit fein abgestimmtem, ergonomischem Gummigriff für maximalen Komfort

Anwendungen

Der PRX618S-XLF, ein Subwoofer mit erweitertem Tieftonbereich, wurde entwickelt und konstruiert, um Subbass-Frequenzen mit Präzision und Kraft wiederzugeben. Als einzelner Subwoofer in einem Sub-/Sat-System oder in Mehrfachanordnung als Teil eines skalierbaren, großformatigen Beschallungssystems arbeitet der PRX618S-XLF mit höchster Effizienz und Kontrolle. Die Subwoofer sind stapelbar und leicht, was einen schnellen Auf- und Abbau ermöglicht. Aufgrund ihrer robusten Konstruktion sind sie ideal für AV-Verleihbestände. Mit einer Stativaufnahme (geeignet für SS4-BK oder SS4-BK24) auf der Oberseite und integriertem Stereo-Durchgang ist dies die leistungsstärkste Tiefton-Ergänzung zu den PRX-Full-Range-Systemen. Die zusätzliche Option zur Polaritätsumkehr ermöglicht eine weitergehende Systemoptimierung.
Der PRX618S-XLF ist ein Hochleistungs-Aktivsubwoofersystem. Der PRX618S-XLF besteht aus einem leistungsstarken 2268FF Differential Drive® Neodym-Woofer mit Doppelschwingspule und doppeltem Magnetspalt, angetrieben von einem 1000-Watt (2 x 500 Watt) Crown Class-D Leistungsverstärker. Die Dual-Bridge Technology™ verbindet die diskreten Verstärkerkanalausgänge direkt mit jeder Schwingspule des Differential Drive Woofers. Die elektrische Leistungsübertragung auf den Wandler ist auf höhere Leistungsfähigkeit optimiert. Ein proprietärer DSP-Chip bildet den Kern einer vollständig ausgestatteten Eingangsstufe mit benutzerseitig wählbarer Frequenzweichenfunktion, Polaritätsoptimierung, Schutzschaltung, dynamischer Begrenzung und diskreter Komponentenoptimierung.
Das Eingangspanel des Verstärkers bietet Stereoeingänge mit XLR- oder ¼-Zoll-Klinkenkompatibilität. Eine benutzerseitig wählbare Frequenzweiche gewährleistet einen sanften Übergang zu einem Full-Range-System, das an die Stereoausgänge angeschlossen ist. Signal- und Limiter-Anzeigen zeigen den Systemstatus an und helfen beim Einstellen des optimalen Pegels über den Pegelregler.
Alle PRX600-Gehäuse werden aus einer Kombination von 25 mm (an Ober- und Unterseite für zusätzliche Steifigkeit) und 18 mm starkem, leichtem Pappelsperrholz gefertigt und durch Nut-und-Feder-Verbindungen strukturell stabilisiert. Alle Gehäuse der PRX600 Serie sind durch JBLs tourerprobte DuraFlex™ Beschichtung geschützt. Die Frontgitter bestehen aus beulenfestem Stahlblech der Stärke 16 Gauge, die Griffe aus leichtem, glasfaserverstärktem Nylon für zusätzliche Festigkeit und Haltbarkeit.
Besonderer Hinweis: JBL empfiehlt dringend, eine Lautsprecherstange, die auf einem PRX618S oder PRX618S-XLF montiert ist, mit nicht mehr als 32 kg (70 lbs) zu belasten.

Downloads

Specifications

	Größe	Hochgeladen
PRX618S-XLF Spec Sheet aktualisiert: Okt 2020	392 KB	Okt 2020

Manuals

	Sprache	Größe	Hochgeladen
PRX600 Users Guide - French aktualisiert: Okt 2020		3,68 MB	Okt 2020

Brochures

	Größe	Hochgeladen
PRX600 Brochure aktualisiert: Okt 2020	1,49 MB	Okt 2020

CAD Drawings

	Größe	Hochgeladen
PRX600 Drawings 2D & 3D aktualisiert: Okt 2020	4,8 MB	Okt 2020

Compliances

	Größe	Hochgeladen
PRX600 Series Declaration of Conformity aktualisiert: Okt 2020	93,3 KB	Okt 2020

User Guides

	Größe	Hochgeladen
PRX600 Users Guide aktualisiert: Okt 2020	4,65 MB	Okt 2020

Images

	Größe	Hochgeladen

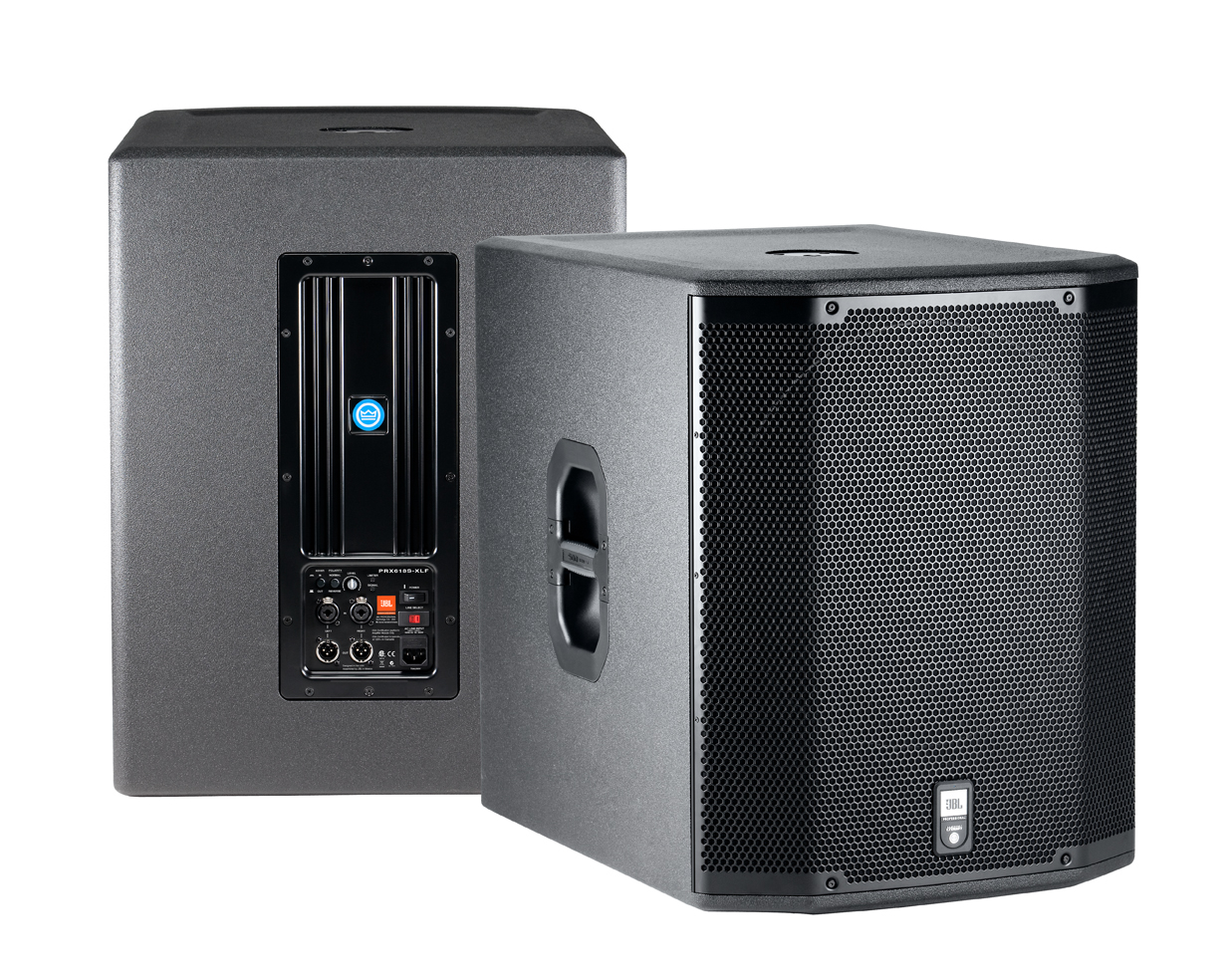

PRX618S-XLF Front-Back aktualisiert: Okt 2020	689 KB	Okt 2020
PRX618S-XLF Front aktualisiert: Okt 2020	483 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

System Type	Self-Powered 18", bass - reflex
Maximum SPL Output	133 dB peak
Frequency Range (-10dB)	30 Hz – 105 Hz
Frequency Response (±3 dB)	39 Hz – 93 Hz
Polarity	Normal or reverse polarity
Crossover Frequency	90 Hz
Amp Design	Crown® Class D
Power Rating	1000 W ( 2 x 500 )
Dimensions (H x W x D)	685.8 mm x 530.9 mm x 716.3 mm ( 27.0 in x 20.9 in x 28.2 in )
Net Weight	37 kg ( 81.5 lb )
