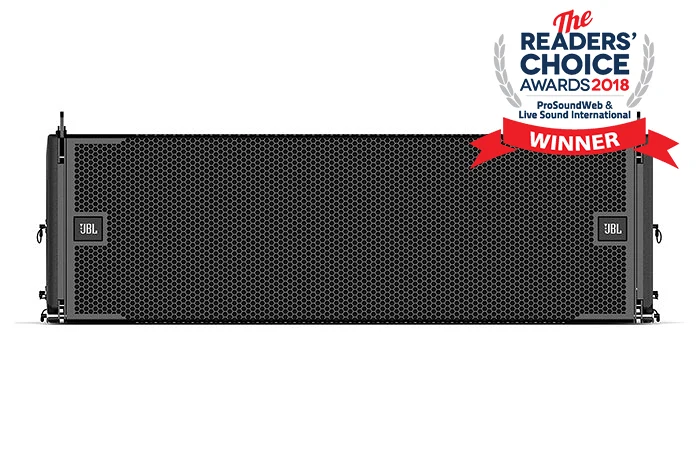

VTX A12

Ηχείο Γραμμικής Συστοιχίας Διπλό 12 Ιντσών | Διασπορά 90 Μοιρών

VTX A12
Μεγαλύτερες εικόνες

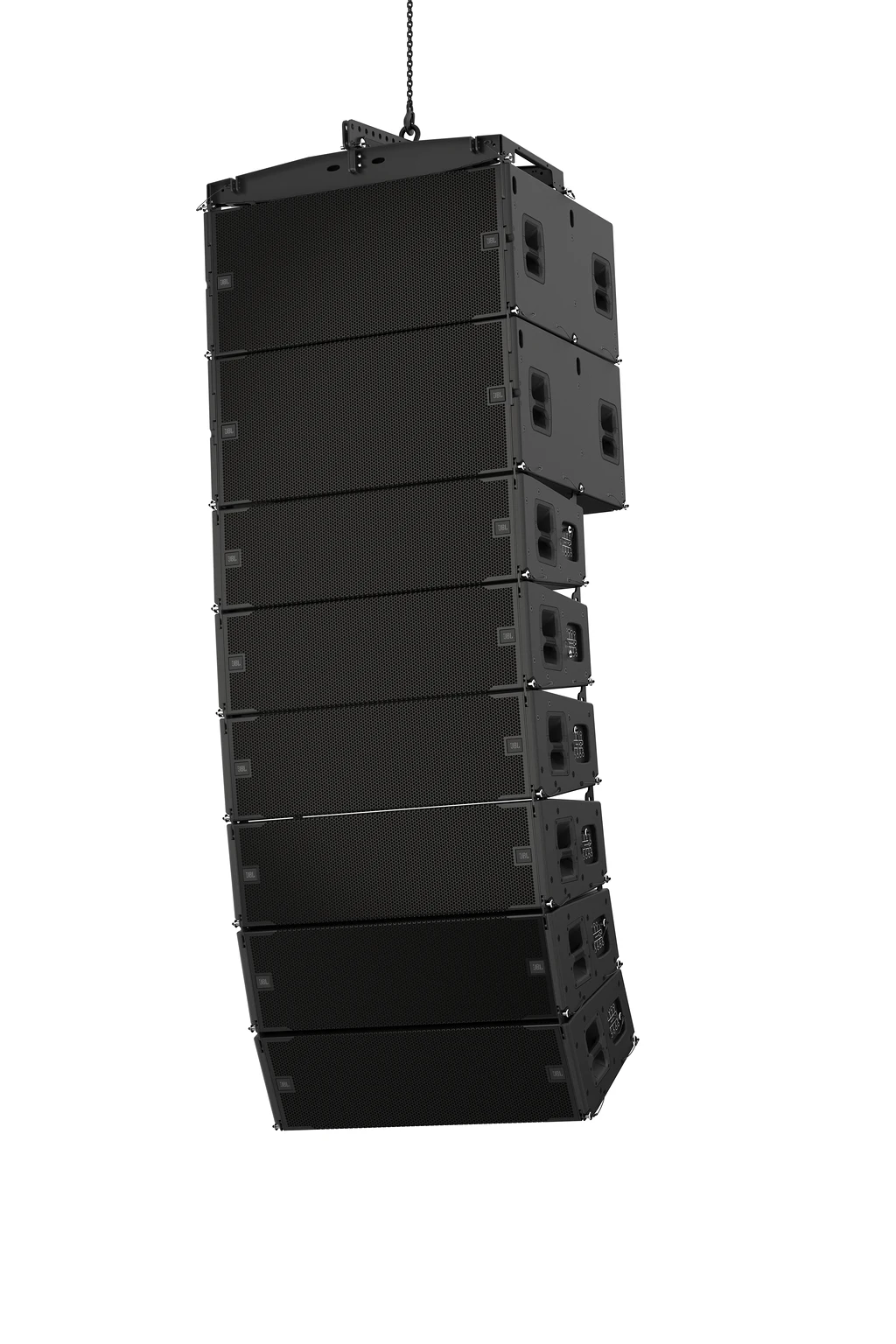

Ηχείο Γραμμικής Συστοιχίας Νέας Γενιάς με Διπλό 12"

Το JBL VTX A12 είναι μια πλήρης λύση ήχου περιοδείας για εφαρμογές μεσαίου έως μεγάλου μεγέθους και υψηλής ποιότητας σταθερές εγκαταστάσεις. Το VTX A12 σχεδιάστηκε από την αρχή για να αντιμετωπίσει τις μοναδικές προκλήσεις των εταιρειών ενοικίασης, των μηχανικών FOH και των ομάδων παραγωγής ήχου περιοδείας. Η τεχνολογία μεταλλάκτη επόμενης γενιάς της JBL και ο σχεδιασμός κυματοδηγού υψηλής συχνότητας προσφέρουν απαράμιλλη απόδοση, ευαισθησία και κάλυψη. Ένας διπατented μηχανισμός ανάρτησης της JBL και το αναδιαμορφωμένο σύστημα αναστολής διευκολύνουν την ανάπτυξη και τη ρύθμιση. Και βελτιώσεις στο φυσικό σχεδιασμό μεγιστοποιούν την αξιοπιστία και την ευελιξία, ελαχιστοποιώντας το μέγεθος και μειώνοντας δραματικά το βάρος. Το VTX A12 δεν είναι απλώς μια ανώτερη γραμμική συστοιχία—είναι ένας εντελώς νέος τρόπος προσέγγισης του ήχου περιοδείας.



Χαρακτηριστικά

  • Νέοι και βελτιωμένοι μετατροπείς JBL για την καλύτερη απόδοση ανά μονάδα βάρους
  • Καινοτόμο τμήμα HF που ενσωματώνει το πρίσμα φάσης και τον κυματοδηγό για υψηλή ευαισθησία και γραμμικότητα ακόμη και σε υψηλά επίπεδα ισχύος
  • Αναδιαμορφωμένο Radiation Boundary Integrator® (RBI) για μειωμένη περίθλαση ακμής κόρνας, βελτιωμένη ευαισθησία LF, χαμηλότερη παραμόρφωση και κάλυψη 90 μοιρών έως 250 Hz
  • Τμήμα LF επόμενης γενιάς, συμπεριλαμβανομένων των βούφερ Differential Drive που καθορίζουν τον κλάδο, με σχεδιασμό διπλού μαγνήτη και διπλού πηνίου για εκτεταμένη γραμμική εκτόπιση
  • Κορυφαία στολή ανάρτησης για απλοποιημένη και γρήγορη ανάπτυξη
  • Πλέγμα πλήρους προσώπου για ανώτερη προστασία από τις καιρικές συνθήκες και εκλεπτυσμένη αισθητική
  • Νέο καρότσι μεταφοράς και πλαίσιο για απλοποιημένη μεταφορά και εγκατάσταση
  • Βελτιστοποιήσεις σε όλο το σχεδιασμό για αποδοτικότητα χώρου και μειωμένο βάρος, ενώ ταυτόχρονα βελτιώνεται η απόδοση
  • Πλήρης ενσωμάτωση με λογισμικό ελέγχου και πρόβλεψης συστήματος JBL
  • Σχεδιασμός χαμηλού βάρους


Κριτικές

"I just finished mixing the show, on the VTX A12. Killer set, everything sounded amazing and I feel like the crowd loved it."
—Reiley Brinser (FOH Engineer Ozomatli)

"Let’s be honest.  JBL is #1 on my list of preferred PA’s and I prefer a loudspeaker that is honest to my mix and the band.  I never run out of headroom, punch or clarity with JBL."
—Chris "Cookie" Hoff (FOH for Styx)

"Using the VTX A-12 at summer fest was a lot of fun its sounded great. Nick did a fantastic job tuning the pa for the venue. I tuned REO into the pa in about 2 minutes, really had a good time."
—Joe Walsh (FOH REO Speedwagon)

"Mixing in the box is only as good as the speaker at the end of the chain. The JBL VTX-A system I encountered at Summerfest created a beautiful experience. The sound matched the excitement in the air while the deep bass response surrounded and kept us all grounded."
—Timothy Burkhead (FOH Engineer Leon Bridges)

"The VTX A12 has the clarity and plenty of volume that I needed.  Also, the new B28 Subs had enough low end to shake the crowd.  It is a very balanced rig that you can run hard. JBL has never let me down."
—Matthew Stevens (FOH Engineer Better Than Ezra)

"As I pulled up in the bus to Summerfest, I saw our stage. Even from afar, I saw the distinct shape of the JBL A12 and I knew It was going to be a good day. The power, signature, and coverage was excellent. "
— Ken "Pooch" Van Druten (FOH Engineer)

Λήψεις

Specifications
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon VTX A12 Spec Sheet
en έκδοση E, ενημέρωση: Δεκ 2020
E  en  500 KB Δεκ 2020
Manuals
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon VTX A12 User Manual
en έκδοση D, ενημέρωση: Ιουλ 2023
D  en  8 MB Ιουλ 2023
file type icon VTX A12 Rigging Manual
en έκδοση D, ενημέρωση: Ιουλ 2023
D  en  50 MB Ιουλ 2023
Brochures
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon VTX A12 System Brochure
en έκδοση 1.0, ενημέρωση: Δεκ 2020
1.0  en  10 MB Δεκ 2020
CAD Drawings
  Έκδοση Μέγεθος Ανέβηκε
file type icon VTX A12 Customer Drawings
έκδοση 1.0, ενημέρωση: Δεκ 2020
1.0  700 KB Δεκ 2020
file type icon VTX A12 Revit/BIM Files
έκδοση 2.0, ενημέρωση: Ιουλ 2024
2.0  30 MB Ιουλ 2024
file type icon VTX A12 Sketchup File
έκδοση 2.0, ενημέρωση: Ιουλ 2022
2.0  3 MB Ιουλ 2022
Software
  Μέγεθος Ανέβηκε
download icon for Venue Synthesis Venue Synthesis
κυκλοφορία: Ιαν 2025
Ιαν 2025
download icon for Performance Manager 3 Performance Manager 3
κυκλοφορία: Ιουλ 2024
Ιουλ 2024
Simulation Data
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon VTX A12/B35 EASE GLL
en έκδοση 2.0, ενημέρωση: Ιουλ 2026
2.0  en  10 MB Ιουλ 2026
Preset Libraries
  Έκδοση Μέγεθος Ανέβηκε
file type icon VTX A12 iTech HD Preset Library
έκδοση 1.2, ενημέρωση: Ιουλ 2024
1.2  2 MB Ιουλ 2024
Service Notes
  Έκδοση Γλώσσα Μέγεθος Ανέβηκε
file type icon VTX A12 Spare Parts
en έκδοση C, ενημέρωση: Απρ 2026
C  en  70 KB Απρ 2026

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Frequency Range (-10dB) 46 Hz - 19k Hz (Preset: VTX A12)
Horizontal Coverage (-6 dB) 90 degrees nominal (250 Hz - 18k Hz)
Max SPL 146 dB (Preset: VTX A12)
System Amplification Crown Audio I-Tech HD
Nominal Impedance LF: 2x 8 ohms
MF: 8 ohms
HF: 8 ohms
LF Driver (2) JBL 2264H 12-inch Neodymium Differential Drive® woofer
MF Driver (4) JBL 2165H 5.5-inch Neodymium Differential Drive® woofer
HF Driver (3) JBL 2423K 2-inch annular diaphragm compression driver
Enclosure Finnish birch plywood, Black DuraFlex finish, integral recessed handles
Suspension / Mounting High-grade steel with anti-corrosion coating, captive suspension plates, quick release pins, auto-locking mechanism for setting angles
Inter-enclosure Angle 0.25 | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 6 | 8 | 10
Dimensions (H x W x D) 330 mm x 1118 mm x 495 mm
13 in x 44 in x 19.5 in
Net Weight (each) 60.8 kg (134 lb)

Αξεσουάρ

VTX A12 AF MKII | Πλαίσιο Διάταξης για VTX A12 και VTX B35, περιλαμβάνει (1) Ext. Bar
VTX A12 AF MKII Main photo
Μεγαλύτερες εικόνες
VTX A12 AF MKII detail thumbnail #1 VTX A12 AF MKII detail thumbnail #2 VTX A12 AF MKII detail thumbnail #3 VTX A12 AF MKII detail thumbnail #4

Κύρια χαρακτηριστικά:

  • Συμβατό με VTX A12 και VTX B35
  • Μία μπάρα επέκτασης περιλαμβάνεται
  • Ενσωματωμένος χώρος αποθήκευσης για έως δύο μπάρες επέκτασης
  • Υποστηρίζει ανάρτηση μονού σημείου, διπλού σημείου και τετραπλού σημείου
  • Τοποθέτηση ανάρτησης μονού σημείου υψηλής ανάλυσης
  • Βάση προσάρτησης λέιζερ περιλαμβάνεται

Περιλαμβάνεται:

  • (1) VTX A12 AF MKII
  • (1) VTX A12 AF EB MKII
  • (3) Ανάρτηση 5/8 ίντσας
  • (1) Βάση Λέιζερ
Τεκμηρίωση
VTX A12 AF EB MKII | Προέκταση για Πλαίσιο Συστοιχίας VTX A12
VTX A12 AF EB MKII Main photo
Μεγαλύτερες εικόνες
VTX A12 AF EB MKII detail thumbnail #1 VTX A12 AF EB MKII detail thumbnail #2 VTX A12 AF EB MKII detail thumbnail #3 VTX A12 AF EB MKII detail thumbnail #4

Highlights:

  • Extension Bar για χρήση με το A12 Array Frame
  • Ελαφρύ σχεδιασμό
  • Περιλαμβάνει βραχίονες και υλικά για αιώρηση δίπλα-δίπλα
  • Συμβατό με το αρχικό VTX A12 AF

Included:

  • (1) VTX A12 AF EB MKII
  • (4) Attachment Bracket Sets and Hardware
  • (3) 5/8-inch Shackles
Τεκμηρίωση
VTX A12 SB | Σύστημα Ανάρτησης
VTX A12 SB Main photo
Μεγαλύτερες εικόνες
VTX A12 SB detail thumbnail #1 VTX A12 SB detail thumbnail #2 VTX A12 SB detail thumbnail #3 VTX A12 SB detail thumbnail #4
Περιγραφή:
  • Αξεσουάρ Suspension Bar για VTX A12
  • Χρήση σε εφαρμογές pull-back
  • Υποστήριξη για τη σύσpenδη του VTX A12
  • Υποστήριξη έως (18) περιβλημάτων VTX A12
  • Ελαφρύ σχεδιασμό
  • Χρώμα: μαύρο
  • Μέγεθος Shackle: 5/8 in
Περιλαμβάνεται:
  • (1) Suspension Bar
  • (1) Shackle 5/8 in
Τεκμηρίωση
VTX A12 AF CASE | Θήκη Μεταφοράς για VTX A12 Array Frame MKII
VTX A12 AF CASE Main photo
Μεγαλύτερες εικόνες
VTX A12 AF CASE detail thumbnail #1 VTX A12 AF CASE detail thumbnail #2 VTX A12 AF CASE detail thumbnail #3 VTX A12 AF CASE detail thumbnail #4

Κύρια χαρακτηριστικά:

  • Κιβώτιο μεταφοράς για αξεσουάρ ανάρτησης VTX A12 και VTX B35
  • Βελτιστοποιημένο για συσκευασία φορτίου σε συνδυασμό με τα VTX A12 VT και VTX B35 VT μεταφορέα
  • Ειδικός αποθηκευτικός χώρος για Array Frames, Extension Bars, Suspension Bars και Delta Plates
  • Σχεδίαση με πλευρική πρόσβαση για γρήγορη πρόσβαση σε μεμονωμένα εξαρτήματα
  • Μαύρο φινίρισμα JBL DuraFlex™
  • Ανθεκτικές ρόδες κατηγορίας περιοδείας

Χωρητικότητα:

  • (2) VTX A12 AF MKII
  • (4) VTX A12 AF EB MKII
  • (4) VTX A12 AB
  • (2) VTX DELTA
  • Περιλαμβάνει χώρο για βοηθητικά αξεσουάρ ανάρτησης όπως διακόπτες, αλυσίδες και συρματόσχοινα

Περιλαμβάνει:

  • JBL-P3644MX (άδειο):
    • (1) VTX A12 AF CASE
  • JBL-P3647MX (πλήρες):
    • (1) VTX A12 AF CASE
    • (1) VTX A12 AF CASE
    • (2) VTX A12 AF MKII
    • (2) VTX A12 AF EB MKII
    • (2) VTX A12 SB
    • (2) VTX DELTA
    • (12) Δακτύλιοι ασφαλείας 5/8 ιντσών

Σημειώσεις:

  • Δεν είναι συμβατό με το αρχικό VTX A12 Array Frame
Τεκμηρίωση

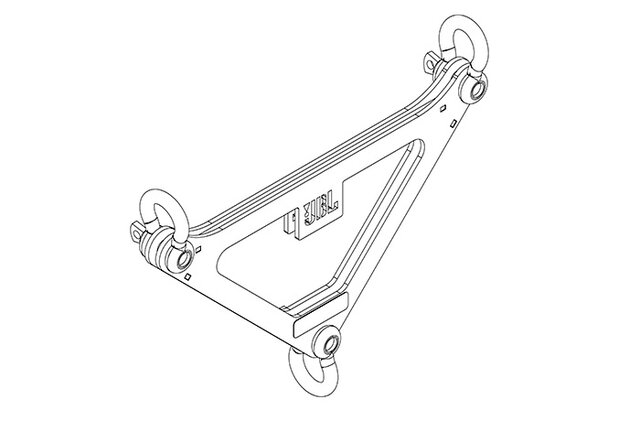

VTX DELTA | Δέλτα Πλάκα
VTX DELTA Main photo
Μεγαλύτερες εικόνες
VTX DELTA detail thumbnail #1 VTX DELTA detail thumbnail #2 VTX DELTA detail thumbnail #3 VTX DELTA detail thumbnail #4

Κύρια χαρακτηριστικά:

  • Αξεσουάρ δέλτα πλάκας υψηλής ποιότητας για γενική χρήση
  • Υποστήριξη έως (24) περιβλημάτων JBL Line Array
  • Επιτρέπει ρύθμιση οριζόντιας κατεύθυνσης έως ±10 μοίρες
  • Σχεδιασμός χαμηλού βάρους
  • Συνιστώμενη απόσταση σημείων: 1 μέτρο (3,3 ft)
Περιλαμβάνονται:
  • (1) VTX Delta
  • (3) Σφικτήρες 5/8 in
Τεκμηρίωση

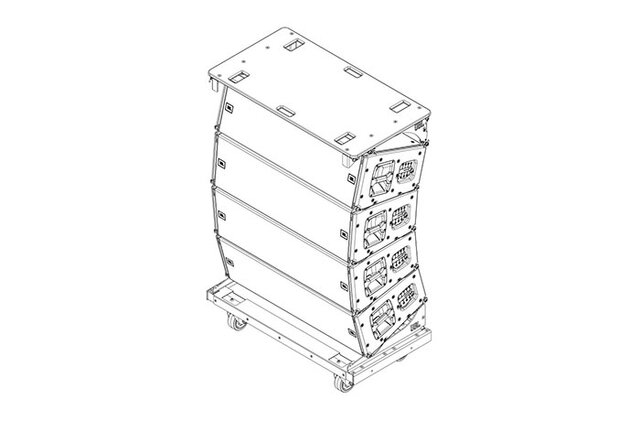

VTX A12 VT | Κάθετος Μεταφορέας
VTX A12 VT Main photo
Μεγαλύτερες εικόνες
VTX A12 VT detail thumbnail #1 VTX A12 VT detail thumbnail #2 VTX A12 VT detail thumbnail #3 VTX A12 VT detail thumbnail #4
Επισημάνσεις:
  • Κάρο κατακόρυφης μεταφοράς για (4) περιβλήματα VTX A12
  • Φιλικές διαστάσεις για φορτηγά
  • Περιλαμβάνει σκληρό καπάκι για εύκολη στοίβαξη
  • Ενσωματωμένες δυνατότητες στοίβαξης για εύκολη αποθήκευση
  • Υποστήριξη για στοίβαξη στο έδαφος
  • Ελαφρύ σχεδιασμό
  • Βαρέως τύπου ροδάκια
Περιλαμβάνεται:
  • (1) Κάρο Κατακόρυφης Μεταφοράς
  • (1) VT-TOP
Τεκμηρίωση

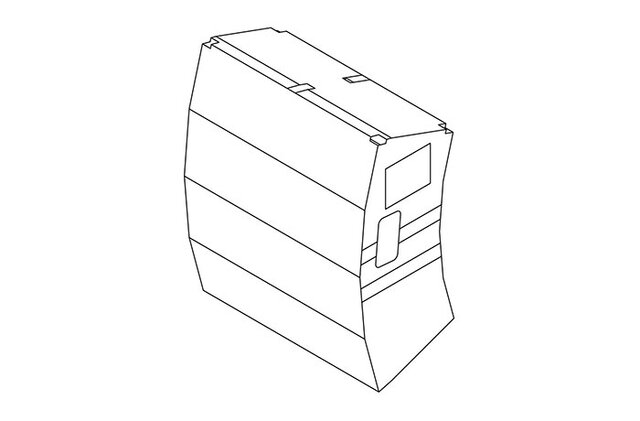

VTX A12 VT CVR | Κάλυμμα Κάθετου Μεταφορέα
VTX A12 VT CVR Main photo
Μεγαλύτερες εικόνες
VTX A12 VT CVR detail thumbnail #1 VTX A12 VT CVR detail thumbnail #2 VTX A12 VT CVR detail thumbnail #3 VTX A12 VT CVR detail thumbnail #4
Highlights:
  • Ανθεκτική μαλακή θήκη για κουτιά VTX A12
  • Καλύπτει (4) κουτιά VTX A12 σε VTX A12 VT
  • Περιλαμβάνει καπάκια πίνακα εισόδου για σκοπούς δοκιμής
  • Διαφανή τσέπη για ετικέτες αποστολής
  • Χερούλια αποκοπής για εύκολη μεταφορά
  • Διπλώνεται και αποθηκεύεται στο VTX A12 VT
  • Φερμουάρ βιομηχανικής κατηγορίας ανθεκτικής κατασκευής
Περιλαμβάνεται:
  • (1) VTX A12 VT CVR
Τεκμηρίωση
VTX A12 VT GND | Κατακόρυφη Μεταφορά Naππέδιου Στοίβας
VTX A12 VT GND Main photo
Μεγαλύτερες εικόνες
VTX A12 VT GND detail thumbnail #1 VTX A12 VT GND detail thumbnail #2 VTX A12 VT GND detail thumbnail #3 VTX A12 VT GND detail thumbnail #4
Highlights:
  • Σύστημα εξόδων για VTX A12 VT, VTX B28 VT και άλλα συμβατά Vertical Transporters
  • Τέσσερις κοχλιωτοί γρύλοι για ρύθμιση ύψους
  • Καινοτόμος μηχανισμός γωνίας με ελατήριο
  • Συμπαγής και ελαφρύ σχεδιασμό
  • Εύρος: -15 έως +5 μοίρες
  • Το Vertical Transporter δεν περιλαμβάνεται
Περιλαμβάνει:
(1) VTX A12 VT GND
Τεκμηρίωση

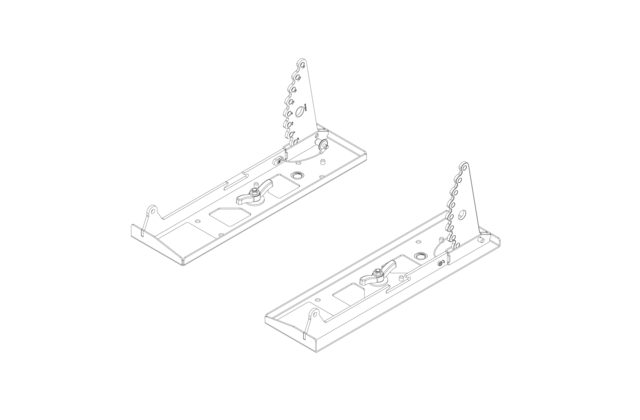

VTX A12 BP | Βάση Στήριξης για VTX A12
VTX A12 BP Main photo
Μεγαλύτερες εικόνες
VTX A12 BP detail thumbnail #1 VTX A12 BP detail thumbnail #2 VTX A12 BP detail thumbnail #3 VTX A12 BP detail thumbnail #4

Highlights:

  • Δυνατότητα στοίβασης συστοιχιών VTX A12 στο έδαφος
  • Καθολική τοποθέτηση ιστού με σπείρωμα M20
  • Σύνδεση απευθείας στο κέλυφος subwoofer VTX B28
  • Γωνίες συστοιχίας επιλέξιμες μεταξύ -15 και +5 μοιρών
  • Σχέδιο δύο τμημάτων με ελαφρύ βάρος

Περιλαμβάνεται:

  • (2) VTX A12 BP Base Plate (Αριστερά / Δεξιά)
Τεκμηρίωση

Ειδήσεις

UBS Arena Amplifies Fan Experiences with JBL
UBS Arena Amplifies Fan Experiences with JBL
4 Απρίλιος 2023
UBS Arena Amplifies Fan Experiences with JBL
The 2022 Latin Billboard Awards Celebrate Icons and Modern Stars with JBL Professional Solutions
The 2022 Latin Billboard Awards Celebrate Icons and Modern Stars with JBL Professional Solutions
28 Ιανουάριος 2023
The 2022 Latin Billboard Awards Celebrate Icons and Modern Stars with JBL Professional Solutions
UNITE San Antonio Brings People Together for Two Days of Music & Worship with HARMAN Professional Solutions
UNITE San Antonio Brings People Together for Two Days of Music & Worship with HARMAN Professional Solutions
29 Δεκέμβριος 2022
UNITE San Antonio Brings People Together for Two Days of Music & Worship with HARMAN Professional Solutions
Alice Cooper Brings the Shock Factor Across the U.S. Using JBL Professional Audio Solutions
Alice Cooper Brings the Shock Factor Across the U.S. Using JBL Professional Audio Solutions
21 Δεκέμβριος 2022
Alice Cooper Brings the Shock Factor Across the U.S. Using JBL Professional Audio Solutions
Thunder Audio Takes Mr. Worldwide Across North America with JBL VTX Systems on Pitbull’s Can’t Stop Us Now Tour
Thunder Audio Takes Mr. Worldwide Across North America with JBL VTX Systems on Pitbull’s Can’t Stop Us Now Tour
3 Νοέμβριος 2022
Thunder Audio Takes Mr. Worldwide Across North America with JBL VTX Systems on Pitbull’s Can’t Stop Us Now Tour
Summerfest Returns With Pristine and Impactful Live Sound by JBL Professional Solutions
Summerfest Returns With Pristine and Impactful Live Sound by JBL Professional Solutions
8 Σεπτέμβριος 2022
Summerfest Returns With Pristine and Impactful Live Sound by JBL Professional Solutions
Detroit’s Movement Festival Roars Back to Life With Help From JBL Professional Audio Solutions
Detroit’s Movement Festival Roars Back to Life With Help From JBL Professional Audio Solutions
22 Ιούλιος 2022
Detroit’s Movement Festival Roars Back to Life With Help From JBL Professional Audio Solutions

Βίντεο





















HARMAN Pro Insights

Exploring the Magic: Inside 14 JBL Worldwide Live Entertainment Stories feature

Exploring the Magic: Inside 14 JBL Worldwide Live Entertainment Stories

Live entertainment captivates audiences, transcends boundaries and unites fans in a celebration of sound and rhythm. From electrifying music festivals to immersive theatrical productions to enthralling sporting events, the magic of live entertainment relies on the technology driving it to bring performances to life. JBL

CONTINUE READING

Exploring Why World’s Top Stadiums & Arenas Turn to JBL Pro Installed Audio feature

Exploring Why World’s Top Stadiums & Arenas Turn to JBL Pro Installed Audio

Stadiums and arenas are about much more than just delivering engaging matchups, a significant amount of time is spent designing and delivering impeccable customer experiences throughout the venue. From the time guests arrive until the moment they leave, venues need a dynamic and intelligible system

CONTINUE READING

Backstage Pass to 8 Pro Audio & Lighting Shows Rocking Live Entertainment feature

Backstage Pass to 8 Pro Audio & Lighting Shows Rocking Live Entertainment

After a challenging couple of years, live music is back in full force. Tours, residencies and festivals are returning and filling venues to capacity. Iconic HARMAN Professional brands like JBL, Martin, Crown, AKG, BSS and Soundcraft are providing touring artists and suppliers as well as live venues

CONTINUE READING

Jimmy Buffett Hits Road with JBL VTX A12 Line Arrays feature

Jimmy Buffett Hits Road with JBL VTX A12 Line Arrays

Despite the laid-back, beach-bumming aesthetic of his music, Jimmy Buffett is one of the most active entertainers in show business. Since cementing his stardom with the 1977 mega-hit “Margaritaville,” the barefoot soft-rocker has released dozens of albums, toured around the world several times and built

CONTINUE READING

Υποστήριξη/FAQ

HARMAN Professional Solutions:
ffind_dealer
hhave_question
cΥποστήριξη Συμβούλων

VTX A12

Ηχείο Γραμμικής Συστοιχίας Διπλό 12 Ιντσών | Διασπορά 90 Μοιρών

HARMAN Professional Solutions:
ffind_dealer
hhave_question
cΥποστήριξη Συμβούλων
