Background/ Foreground Ceiling Loudspeakers

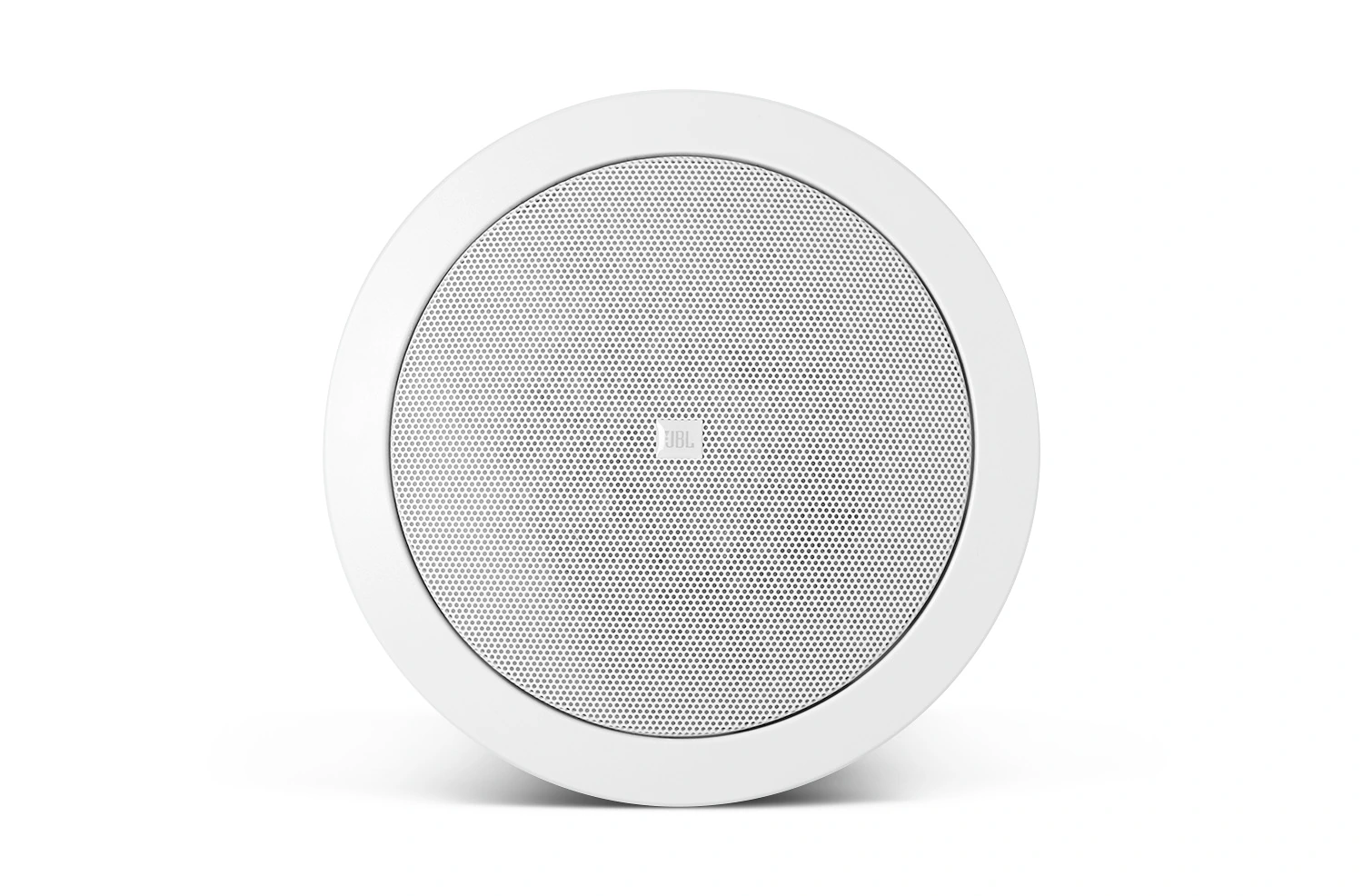

The Control 24CT is a compact in-ceiling speakers, providing full, high quality sound for background music and music-plus-paging systems.
Μεγαλύτερες εικόνες
Χαρακτηριστικά
- Coaxially mounted 100 mm (4 in) woofer with butyl rubber surround and 19 mm (.75 in) titanium coated
- High power, wide frequency response and low distortion for high sound level capability.
- Wide coverage allows fewer speakers, reducing the cost of
- Packaged with grille, backcan and tile rails for fast installation and easy dealer stocking.
Λήψεις
Data Sheets
| Μέγεθος | |
|
|
500 KB |
Manuals
| Μέγεθος | |
|
|
40 KB |
|
|
200 KB |
|
|
100 KB |
|
|
500 KB |
Brochures
| Μέγεθος | |
|
|
20 MB |
|
|
20 MB |
ενημέρωση: Μαρ 2026
CAD Drawings
| Μέγεθος | |
|
|
3 MB |
|
|
700 KB |
BIM Objects
| Μέγεθος | |
|
|
Compliances
| Μέγεθος | |
|
|
200 KB |
|
|
100 KB |
Software
| Μέγεθος | |
|
|
10 KB |
|
|
10 KB |
|
|
600 KB |
Simulation Data
| Μέγεθος | |
|
|
20 MB |
Ease Data
| Μέγεθος | |
|
|
400 KB |
|
|
1 MB |
|
|
10 MB |
Install Guides
| Μέγεθος | |
|
|
50 KB |
|
|
20 KB |
|
|
10 KB |
|
|
70 KB |
Information documents
| Μέγεθος | |
|
|
100 KB |
Speaker Tunings
| Μέγεθος | |
|
|
600 KB |
Accessories
| Μέγεθος | |
|
|
200 KB |
Owner's Manuals
| Μέγεθος | |
|
|
400 KB |
Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.
Ανταλλακτικά και σέρβις
Προδιαγραφές
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | See transformer taps |
| Transformer Taps | 70V: 30W, 15W, 7.5W (& 3.7W @ 70V) |
| Coverage Angle | 130° conical |
| Directivity Factor (Q) | 2.4 dB averaged 500 Hz to 4 kHz |
| Directivity Index (DI) | 3.8 dB averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 102 dB (top 70V/100V tap) |
| Nominal Impedance | 16 ohms (Min Z 16.1 ohms @ 320 Hz) |
| Sensitivity | 86 dB (100 Hz - 10 kHz) |
| Input Connectors | Removable 4-pin locking connector with screw-down terminals. |
| Drivers | LF Driver: 100 mm (4.0 in) HF Driver: 19 mm (0.75 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 168 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector |
| Plenum Usage | Yes, backcan included |
Αξεσουάρ
MTC-48TRx12 | Σιδηρολωρίδα Πλακιδίου για Πλακάκια Οροφής 4' x 4'
Μεγαλύτερες εικόνες
Tile Rail για πλακάκια ψευδοροφής 4' x 4'
Το MTC-48TRx12 είναι ένα εξάρτημα tile rail για την εγκατάσταση πολλών ηχείων ψευδοροφής της JBL σε πλακάκια ψευδοροφής 4 ft επί 4 ft
(1200 x 1200 mm; 48 x 48 inch) σε εφαρμογές αναρτημένης ψευδοροφής.
- Μπορεί να χρησιμοποιηθεί με οποιοδήποτε ηχείο JBL οροφής με σύστημα στήριξης C-ring/tile-rail.
Περιλαμβάνει (κατά την κυκλοφορία του προϊόντος):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Όχι για ηχεία JBL που εγκαθίστανται με tile bridges (όπως CSS Series, 8138, C227C/CT, C300 Series models). Επικοινωνήστε με το JBL Professional Customer Service για την πιο ενημερωμένη λίστα συμβατότητας. - Το ανεστραμμένο V-groove παρέχει υποστήριξη στο πλέγμα tile rail σε περίπτωση αστοχίας των πλακιδίων, ενώ μειώνει τη μεταφορά δονήσεων στο – και τους θορύβους από – σύστημα πλέγματος οροφής με πλακίδια.
- Μεταλλικό πάχος 1,2 mm (0,05 in) παρέχει την πρόσθετη υποστήριξη που απαιτείται για το μεγάλο άνοιγμα.
- Πολλές οπές στήριξης C-ring. Πρόσθετες θέσεις οπών που μπορούν να ανοιχθούν από τον εγκαταστάτη.
- Ένα MTC-48TRx12 είναι ένα πακέτο 12 tile rails, αρκετό για 6 ηχεία (2 ανά ηχείο).
