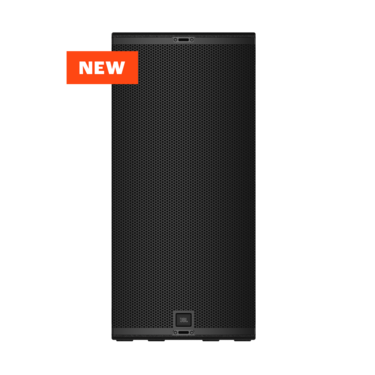

SRX922

Aktiver Dual-12-Zoll-Punktquellen-Lautsprecher

SRX922

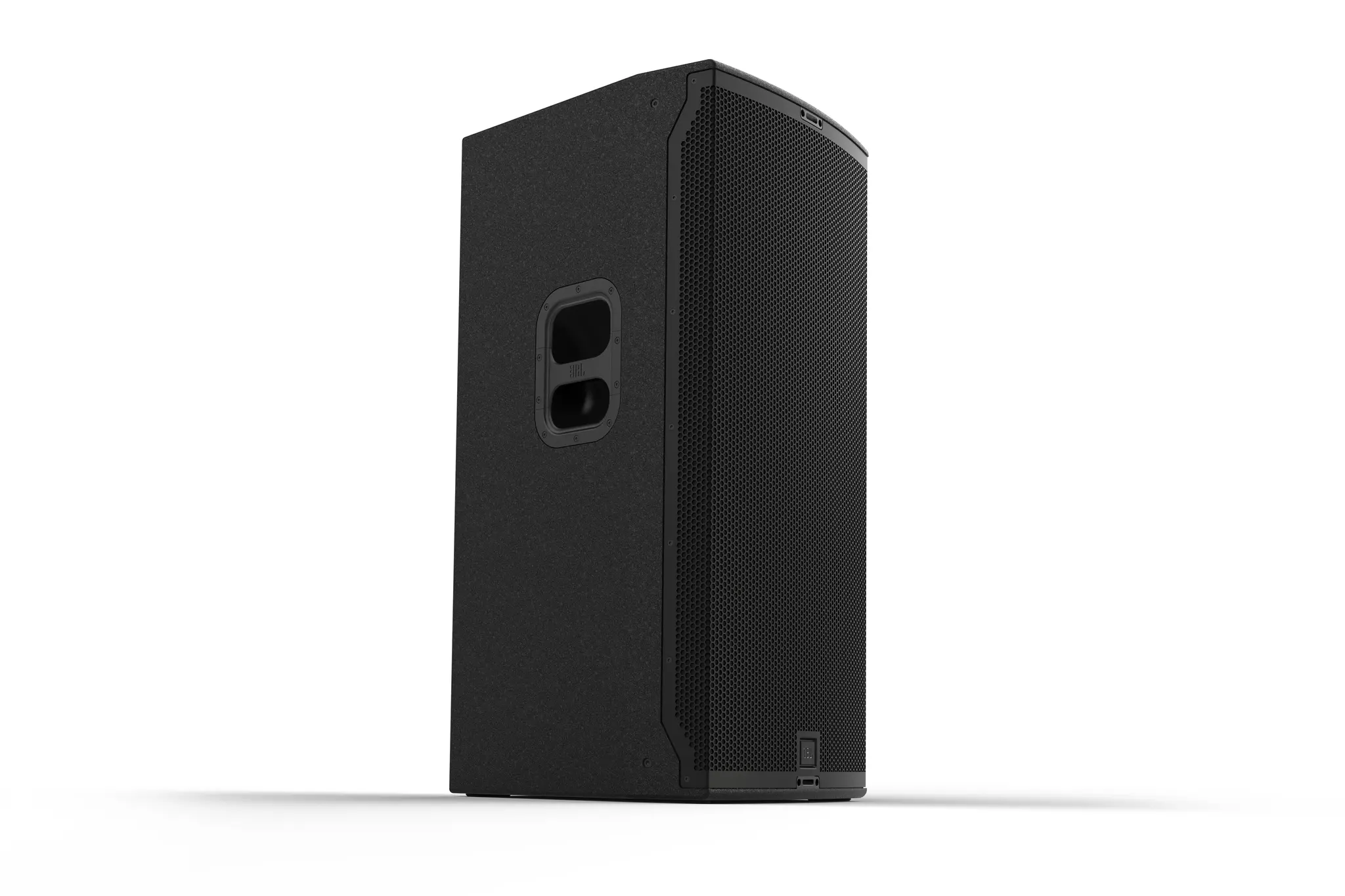

Der SRX922 ist ein kompakter, akustisch dreiwegiger Lautsprecher mit zwei 12-Zoll-Treibern und Punkt-Schallquellencharakteristik, entwickelt für Anwendungen, die hohe Ausgangspegel und präzise Richtcharakteristik-Kontrolle von einem trapezförmigen Vollbereichsgehäuse erfordern. Er ist die ideale Wahl für hochleistungs-Hauptsysteme, Side-Fills oder als hochperformantes Punkt-Schallquelten-Element in größeren SRX900-Installationen.

Das System bietet ein außergewöhnliches Ausgangsleistungs-zu-Gewichts-Verhältnis dank seines innovativen akustischen Designs, wobei dual LF-Tieftöner eine höhere Ausgangspegel als traditionelle 15-Zoll-Dreiweg-Systeme in einem deutlich kompakteren Gehäuse liefern. Mehrere M10 QuickLink™-Aufhängungspunkte ermöglichen schnelle, sichere Integration mit einer Vielzahl dedizierter Zubehörteile für Touren- und Installationsanwendungen.

Integrierte DSP und Verstärkung bieten ein echtes Plug-and-Play-Erlebnis und gewährleisten konsistente, optimierte Performance überall auf der Welt. Eine umfangreiche Softwaresuite bietet umfassende Kontrolle und Überwachung über Windows-, macOS- und iPadOS-Plattformen.

Eigenschaften

  • Umfasst dual 12-Zoll-Tieftonwofer, einen 8 Zoll-Mitteltondriver mit Hornladung und einen 1,5-Zoll-Ringmembran-Druckkammertreiber
  • Symmetrisch angeordneter dualer Tieftonbereich bietet die doppelte Niederfrequenz-Headroom-Kapazität von herkömmlichen Einzel-Wofer-Designs
  • Dipol-Konfiguration liefert verbesserte Kontrolle der vertikalen Richtwirkung
  • Horngeladener Mitteltonbereich ermöglicht es den Tieftonwofern, in ihrem effizientesten und kontrolliertesten Frequenzbereich zu arbeiten
  • Dual 90° × 60° Progressive Transition™-Wellenleitungen bieten sanfte, vorhersagbare Abdeckung
  • Vier große, ausgestellte Anschlüsse erweitern den Tieftonumfang bis 50 Hz
  • 80-Hz-Hochpass-Voreinstellung für Anwendungen mit SRX900-Subwoofern verfügbar
  • Klang und Phasengang sorgfältig optimiert, um mit SRX900-Linienseiten-Produkten übereinzustimmen
  • Integrierte Verstärkung ermöglicht Plug-and-Play-Betrieb

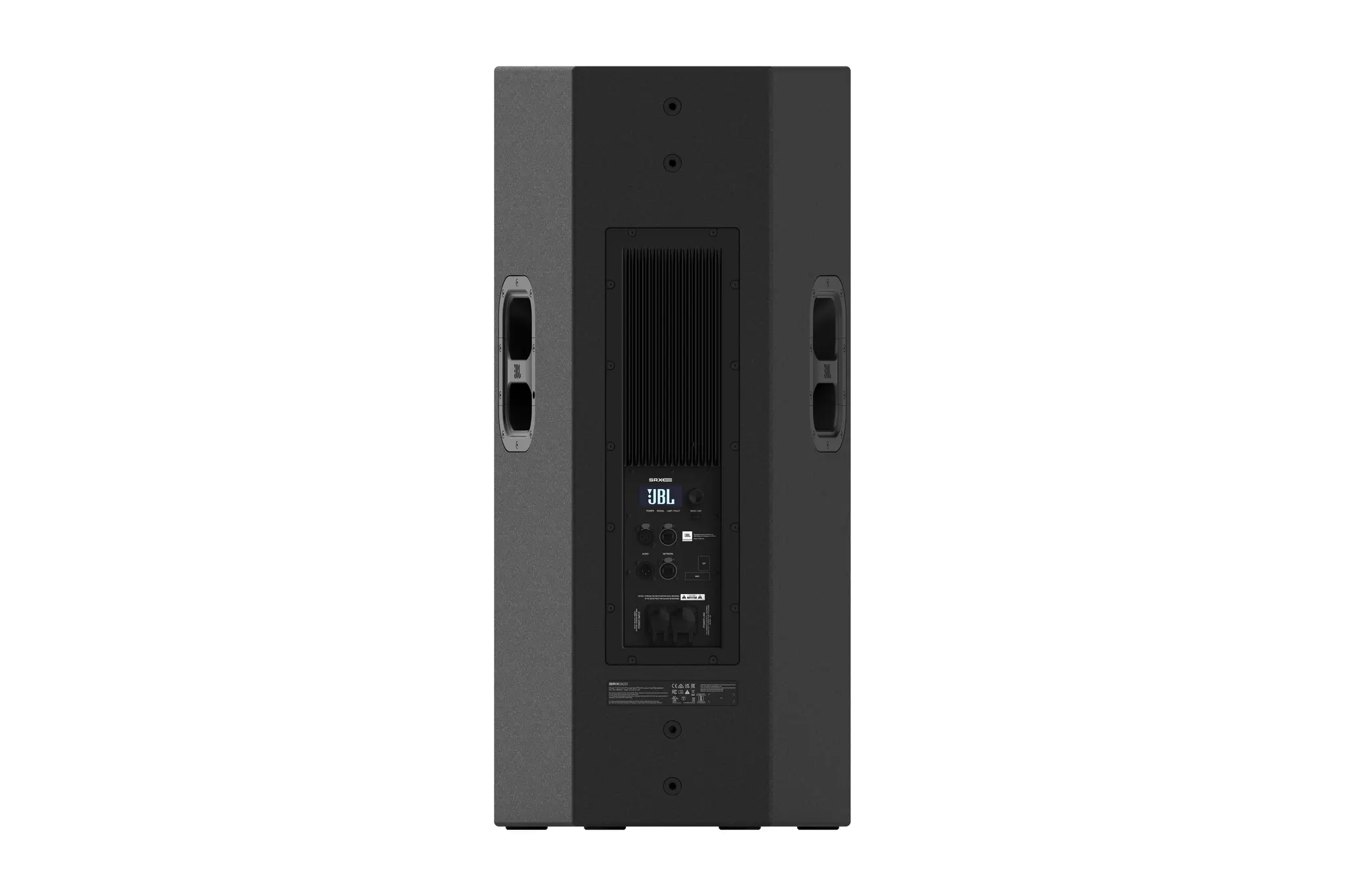

  • Hinteres LCD ermöglicht schnelle Konfiguration
  • DSP umfasst 24 benutzerverstellbare Filter, 2.000 ms Verzögerung und essenzielle Lautsprecherverwaltungstools

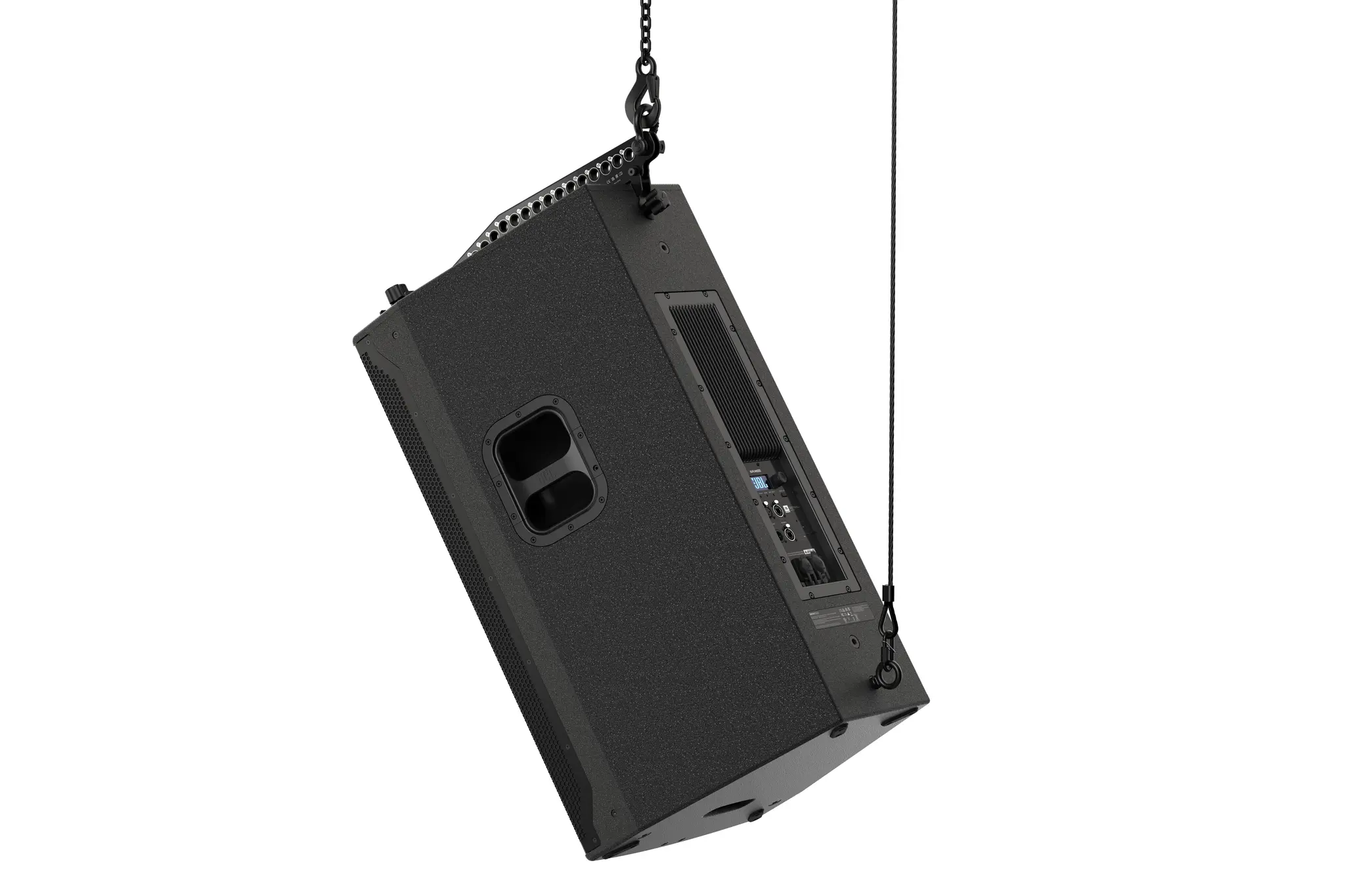

  • Acht M10 Quick-Link™-Befestigungspunkte für die Aufhängung mit Standard-M10-Ösen vorhanden
  • Konstruiert aus Outdoor-geeignetem Birkenholzsperrholz für ausgezeichnete Haltbarkeit

Downloads

Specifications
  Version Sprache Größe Hochgeladen
file type icon SRX922 Spec Sheet
en Version A, aktualisiert: Jan 2026
A  en  704 KB Jan 2026
Manuals
  Version Sprache Größe Hochgeladen
file type icon SRX900 Series User Manual
en Version D, aktualisiert: Jan 2026
D  en  12 MB Jan 2026
file type icon SRX900LA Rigging Manual
en Version F, aktualisiert: Feb 2026
F  en  48,3 MB Feb 2026
file type icon SRX900PS Rigging Manual
en Version A, aktualisiert: Jan 2026
A  en  8,28 MB Jan 2026
file type icon Assembly Instructions - powerCON TRUE1
en Version 4.0, aktualisiert: Jan 2025
4.0  en  8,64 MB Jan 2025
CAD Drawings
  Version Sprache Größe Hochgeladen
file type icon SRX922 Customer Drawings
en Version A, aktualisiert: Jan 2026
A  en  1,93 MB Jan 2026
file type icon SRX900 Series Revit/BIM Files
Version 3.0, aktualisiert: Feb 2026
3.0    74,2 MB Feb 2026
file type icon SRX900 Series Sketchup Files
Version 3.0, aktualisiert: Feb 2026
3.0    10 MB Feb 2026
Software
  Version Größe Hochgeladen
download icon for Venue Synthesis Venue Synthesis
veröffentlicht: Jan 2025
  Jan 2025
download icon for ArrayLink ArrayLink
veröffentlicht: Jan 2025
  Jan 2025
download icon for Performance Software Performance Software
veröffentlicht: Jan 2025
  Jan 2025
download icon for SRX900 Module for AMX SRX900 Module for AMX
veröffentlicht: Jan 2025
  Jan 2025
download icon for SRX900 Plugin for Q-SYS SRX900 Plugin for Q-SYS
Version 1.2.0.0, aktualisiert: Mär 2026
1.2.0.0   4,15 MB Mär 2026
Firmware
  Version Sprache Größe Hochgeladen
file type icon SRX900 Series Firmware Changelog
en Version 2.0.1, aktualisiert: Mär 2026
2.0.1  en  123 KB Mär 2026
Simulation Data
  Version Größe Hochgeladen
file type icon SRX900LA - EASE GLL
Version 2.0, aktualisiert: Jan 2026
2.0  20,6 MB Jan 2026
file type icon SRX900PS - EASE GLL
Version 1.0, aktualisiert: Jan 2026
1.0  10,2 MB Jan 2026
Declaration of Conformity
  Version Sprache Größe Hochgeladen
file type icon SRX900 Series - EU Declaration of Conformity
en Version D, aktualisiert: Mär 2026
D  en  512 KB Mär 2026
file type icon SRX900 Series - UKCA Declaration of Conformity
en Version D, aktualisiert: Mär 2026
D  en  441 KB Mär 2026
file type icon SRX900 Series - CB Certificate of Compliance
en Version D, aktualisiert: Feb 2026
D  en  699 KB Feb 2026
file type icon SRX900 Series - UL Certificate of Compliance
en Version D, aktualisiert: Feb 2026
D  en  1,55 MB Feb 2026
file type icon SRX900 Series - CQC Certificate of Compliance
zh Version D, aktualisiert: Jun 2026
D  zh  2,55 MB Jun 2026
file type icon SRX900 Series - KC Certificate of Compliance
ko Version C, aktualisiert: Mär 2026
C  ko  2,56 MB Mär 2026
file type icon SRX900 Series - BIS Certificate of Compliance
en Version D, aktualisiert: Jun 2026
D  en  846 KB Jun 2026
file type icon SRX900 Series - Taiwan RoHS Documentation
zh Version B, aktualisiert: Jun 2025
B  zh  137 KB Jun 2025
Service Notes
  Version Sprache Größe Hochgeladen
file type icon SRX922 Spare Parts
en Version A, aktualisiert: Feb 2026
A  en  89,4 KB Feb 2026

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range (-10dB) 40 Hz-17.5 kHz
Coverage Pattern 90° x 60°
Maximum SPL 138 dB
System Type Point-source, acoustically three-way, bi-amplified, powered
Amplifier Design Class-D
Continuous Power Rating 1100 Watts | LF: 550 Watts | MHF: 550 Watts
LF Driver (2) JBL 2273G, 12 in diameter, dual 3.0 in diameter voice coil, ferrite Differential Drive®
MF Driver (1) JBL 196H-1, 6.0 in diameter, 1.5 in diameter voice coil, ferrite
HF Driver (1) JBL 2408H-1, 1 in exit neodymium compression driver with 1.5 in voice coil
Enclosure Exterior grade birch plywood, DuraFlexTM finish, two integral handholds, two integral recessed handles
Suspension (8) JBL QuickLink M10 points
Dimensions (H x W x D) 944 mm x 440 mm x 505 mm
(37.2 in x 17.3 in x 19.9 in)
Net Weight (each) 45.5 Kg (100 lbs)

Zubehör

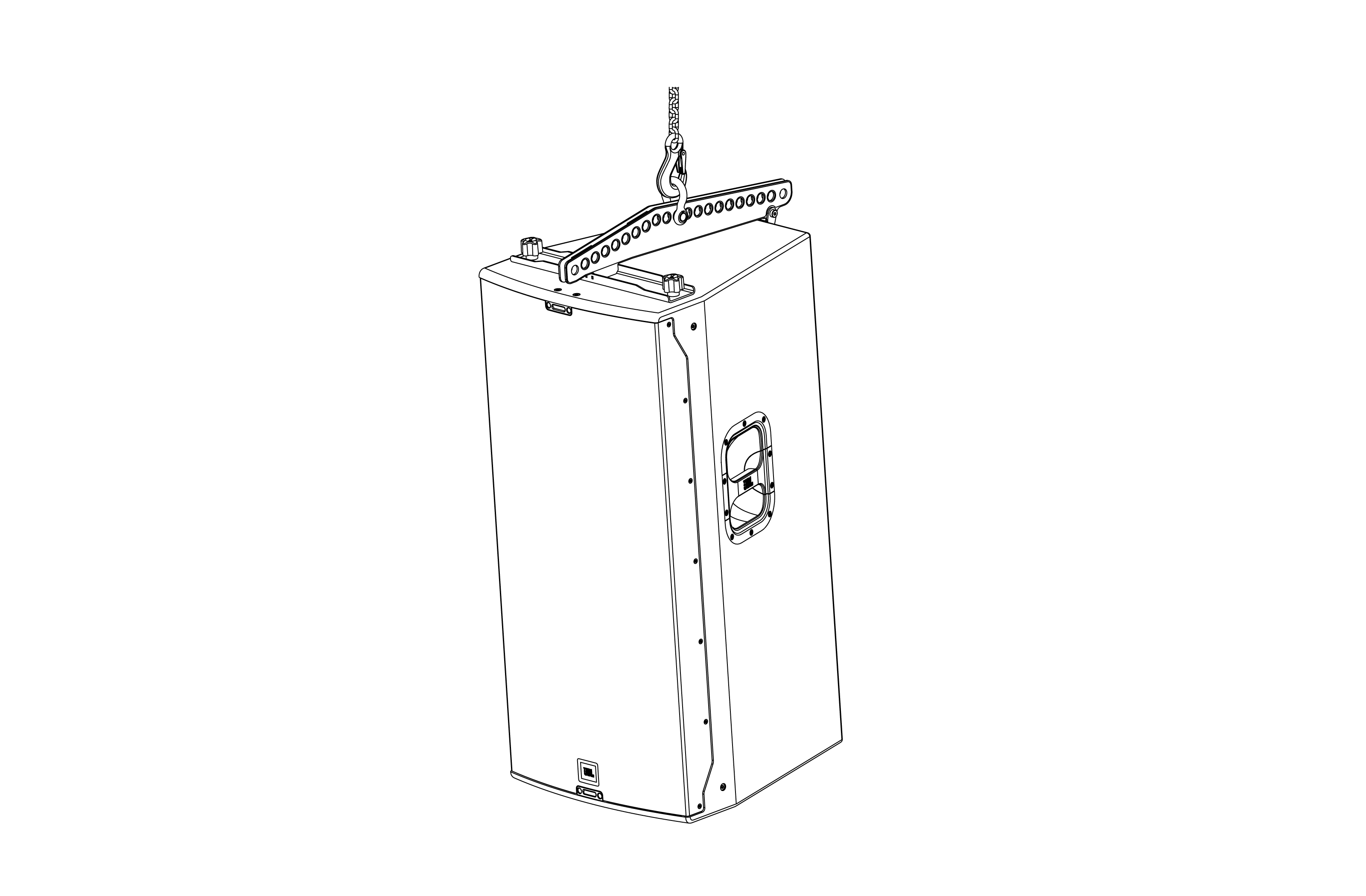

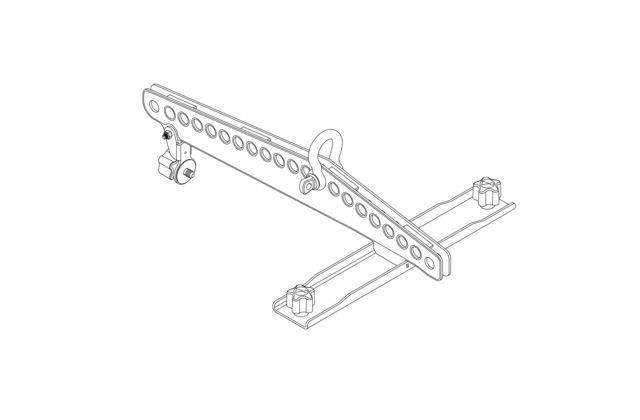

SRX922 AF | Array-Rahmen für die SRX922
SRX922 AF Main photo
Größere Bilder
SRX922 AF detail thumbnail #1 SRX922 AF detail thumbnail #2 SRX922 AF detail thumbnail #3 SRX922 AF detail thumbnail #4

Highlights:

  • Kompaktes und leichtes Design
  • Für präzises Ausrichten ausgelegt
  • Unterstützt Einpunkt- und Zweipunkt-Konfigurationen
  • Kompatibel mit dem RC500

Included:

  • (1) 1/2-Zoll-Schäkel
Dokumentation

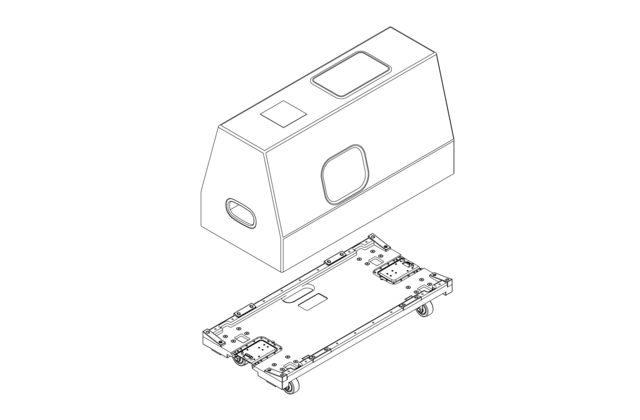

SRX922 ACC | Zubehör Rollenbrett und Abdeckung für das SRX922
SRX922 ACC Main photo
Größere Bilder
SRX922 ACC detail thumbnail #1 SRX922 ACC detail thumbnail #2 SRX922 ACC detail thumbnail #3 SRX922 ACC detail thumbnail #4

Highlights:

  • Transportzubehör für einen SRX922
  • Mit gepolsterter, verstärkter Abdeckung
  • Stapelbares Design für platzsparende Lagerung
  • Robuste Laufrollenplattform
  • Stapelbare Laufrollenplattform

Included:

  • (1) Laufrollenplattform für SRX922
  • (1) Gepolsterte Schutzabdeckung
Dokumentation

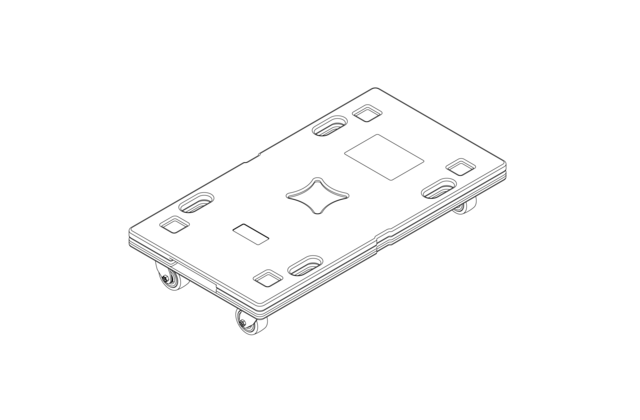

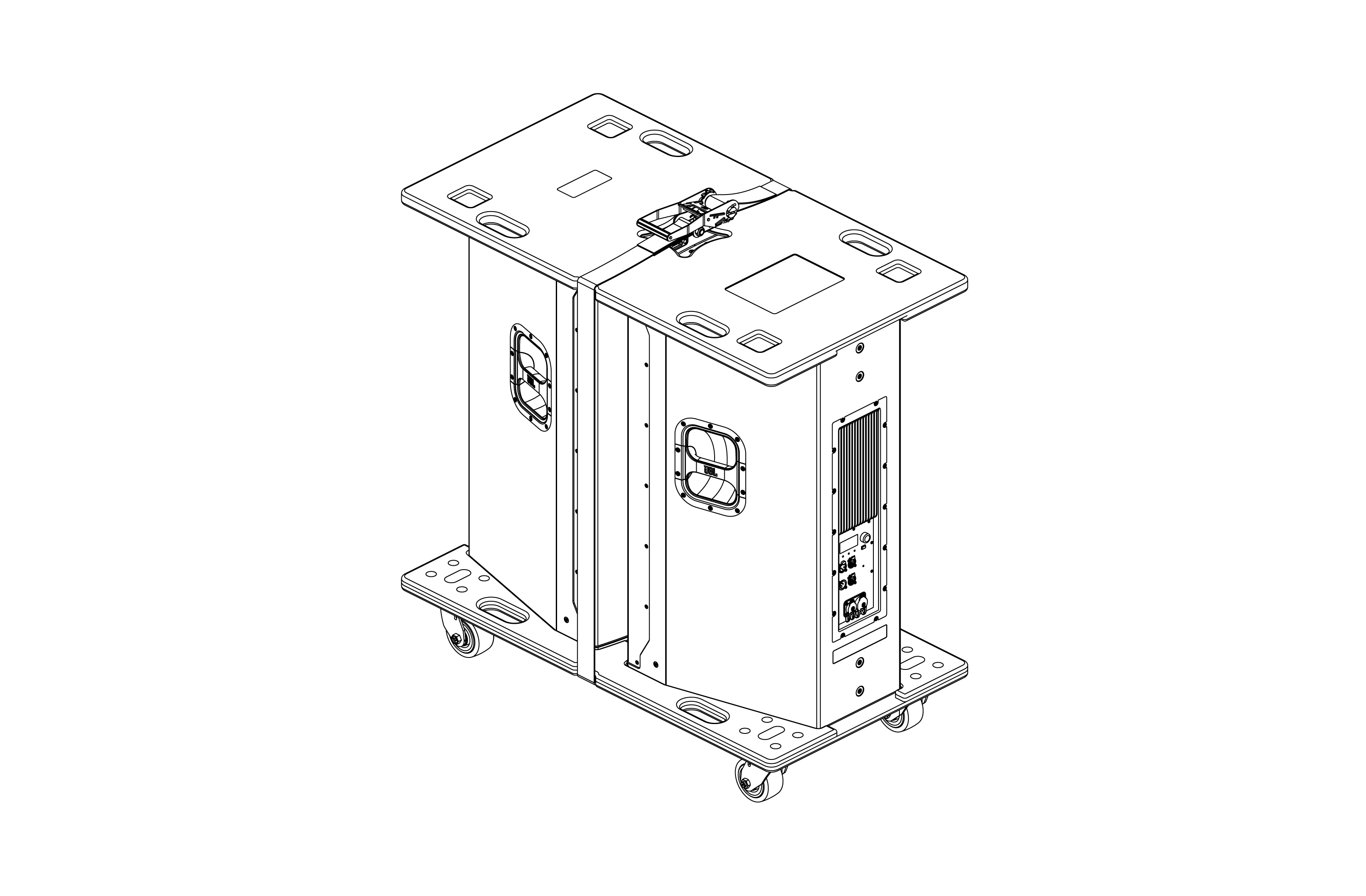

SRX922 VT | Vertikaltransporter für (2) SRX922
SRX922 VT Main photo
Größere Bilder
SRX922 VT detail thumbnail #1 SRX922 VT detail thumbnail #2 SRX922 VT detail thumbnail #3 SRX922 VT detail thumbnail #4

Highlights:

  • Vertikal-Transportwagen für SRX922
  • Unterstützung für zwei Boxen
  • Lastwagen-freundliche Abmessungen
  • Integrierte Stapelfunktionen für einfache Lagerung
  • Schwerlast-Rollen
  • Ein schwarzes Ratschengurt enthalten

Inhalt:

  • (1) Vertikal-Transporter
  • (1) Schwarzes Ratschengurt
Dokumentation
SRX900 RC2 | Regenschutz, kompatibel mit Point-Source-Produkten
SRX900 RC2 Main photo
Größere Bilder
SRX900 RC2 detail thumbnail #1 SRX900 RC2 detail thumbnail #2 SRX900 RC2 detail thumbnail #3 SRX900 RC2 detail thumbnail #4

Highlights:

  • Universelle Regenschutzabdeckung für SRX900-Produkte
  • Flexibles Material für Kabelanpassung
  • Schützt LCD-, Audio- und Datenverbindungen
  • Lässt sich für einfachen Zugriff auf Kabel und LCD ausklappen
  • Konzipiert zum dauerhaften Anbau

Kompatibilität:

  • SRX912M
  • SRX915M
  • SRX922

Lieferumfang:

  • (1) Regenschutzabdeckung
  • (7) T15-M4-Schrauben
Dokumentation
RC500 | Drehklammer
RC500 Main photo
Größere Bilder
RC500 detail thumbnail #1 RC500 detail thumbnail #2 RC500 detail thumbnail #3 RC500 detail thumbnail #4

Highlights:

  • Universeller Traversen-/Rohrklemmen-Adapter
  • Tragfähigkeit bis zu 500 kg (1100 lbs)
  • Verstellbarer Spannmechanismus
  • Rohrdurchmesser: 0,5 in – 2 in
  • Mit Kugellager für sanfte 360°-Rotation
  • 10-Grad-Markierungen zur Ausrichtung von horizontalen Arrays

Lieferumfang:

  • (1) VTX RC500 Rotating Clamp

Kompatibilität:

  • VTX A6 MF
  • VTX A8 MF
  • SRX906LA AF
  • SRX910LA AF
  • SRX922 AF
Dokumentation

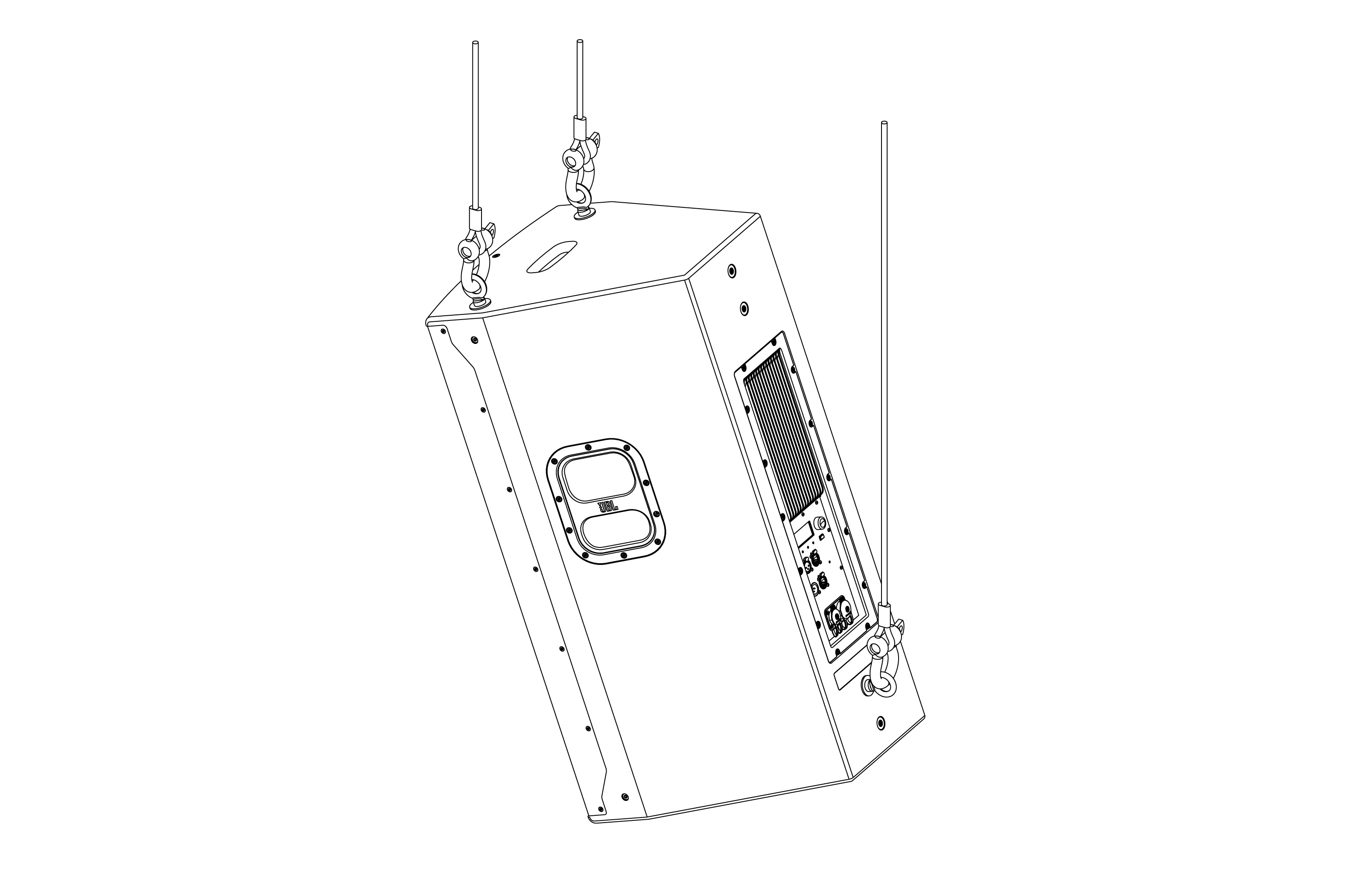

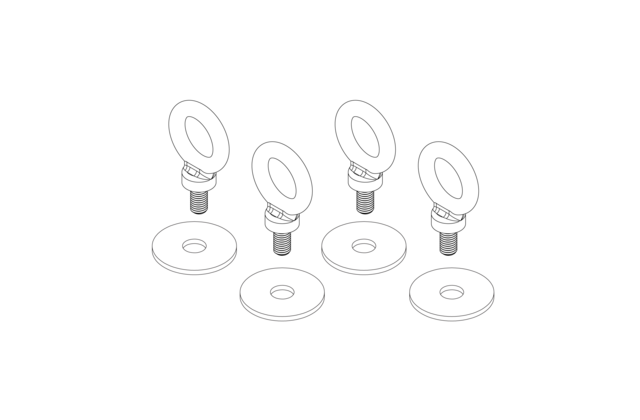

EBK4 M10-20 | Universal M10 Ringboltset
EBK4 M10-20 Main photo
Größere Bilder
EBK4 M10-20 detail thumbnail #1 EBK4 M10-20 detail thumbnail #2 EBK4 M10-20 detail thumbnail #3 EBK4 M10-20 detail thumbnail #4

Highlights:

  • Universal-Augenschraube-Set
  • Kompatibel mit QuickLinkTM-Produkten
  • Gewinde: M10
  • Schaftlänge: 20 mm

Lieferumfang:

  • (4) M10-Augenschrauben
  • (4) Unterlegscheiben
Dokumentation
