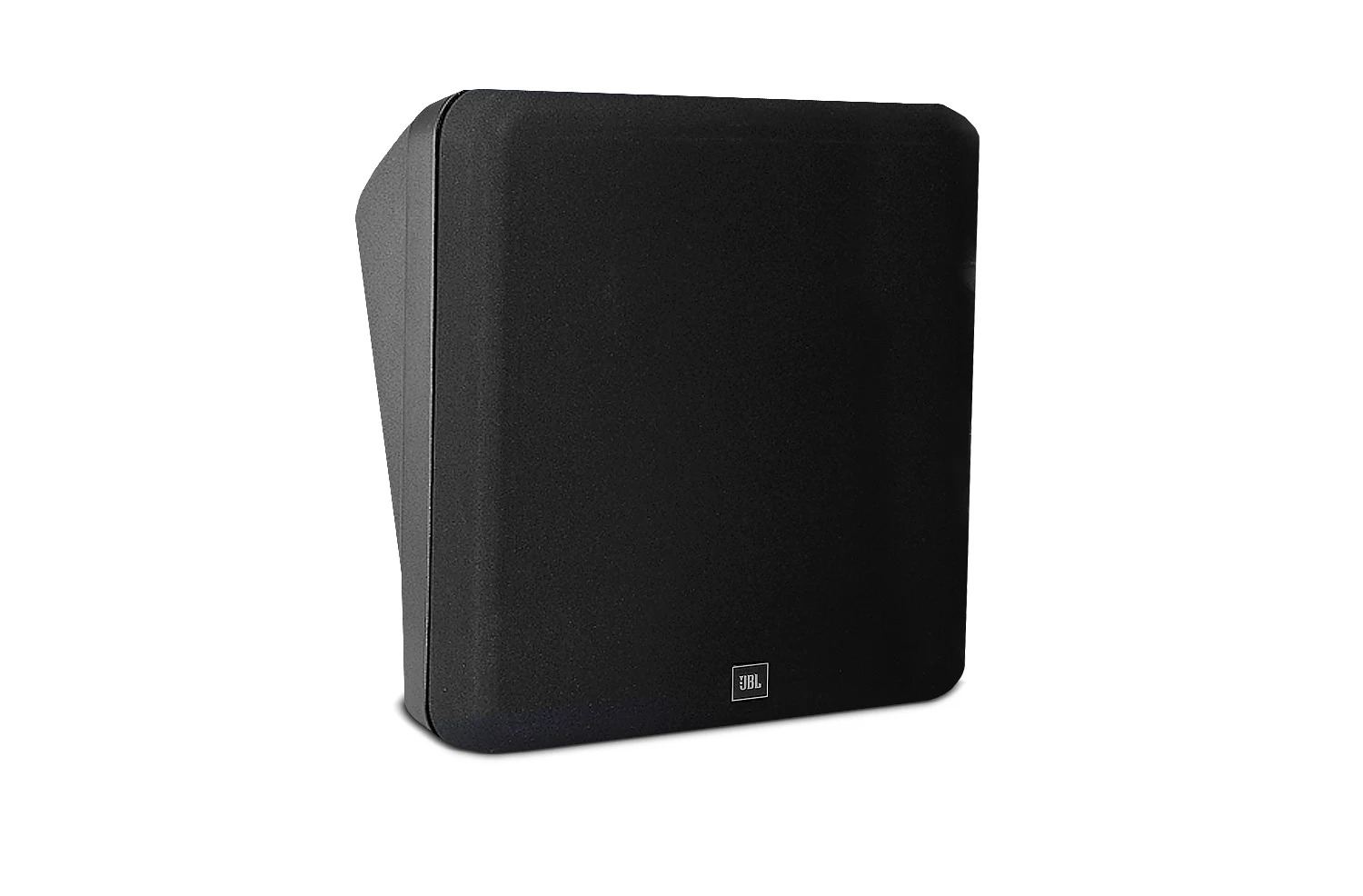

JBL Professional 8340A

Größere Bilder

Hochleistungs-Kinosurround-System

Hochleistungs-Kinosurroundsprecher für digitale Anwendungen

Eigenschaften

Frequenzbereich 45 Hz bis 18 kHz
Hohe Empfindlichkeit, 96 dB SPL, 1 W, 1 m (3,3 ft)
Hohe Leistungsbelastbarkeit: 250 Watt kontinuierliches Rosa-Rauschen
Praktisches Befestigungsdesign mit JBL QuickMountTM, Omnimount® oder APC Multimount-Halterungen
Spezielles Gehäusedesign mit 20°-Frontblende im Winkel
SMPTE/ISO2969-Kurve X mit Hochfrequenz-Dämpfung
Leichtes, starres spritzgegossenes Gehäuse
Eingangsklemmen auf der Oberseite des Gehäuses für schnellen Zugriff
Gleichmäßige horizontale und vertikale Abdeckung
Von Lucasfilm, Ltd. für THX®-Installationen zugelassen

Downloads

Data Sheets

	Größe	Hochgeladen
2516 Quick-Mount® Fixed-Angle Bracket for 8330A and 8340A aktualisiert: Okt 2019	88,6 KB	Okt 2019
2516 Quick-Mount Fixed-Angle Bracket for JBL 8320, 8340A and 8350 Loudspeakers aktualisiert: Okt 2019	697 KB	Okt 2019

Compliances

	Größe	Hochgeladen
Cinema Sound 9400 Series - EU Declaration of Conformity aktualisiert: Okt 2019	277 KB	Okt 2019
Cinema Sound - Surround Systems Declaration of Conformity aktualisiert: Okt 2019	86,1 KB	Okt 2019

Tech Notes

	Größe	Hochgeladen
Tech Note: Polarity Conventions aktualisiert: Okt 2019	55 KB	Okt 2019

Simulation Data

	Größe	Hochgeladen
Ease SPK/DLL Files - Full JBL Pro Line aktualisiert: Mai 2024	21 MB	Mai 2024

Owner's Manuals

	Größe	Hochgeladen
8340A Information aktualisiert: Okt 2020	336 KB	Okt 2020

Information documents

	Größe	Hochgeladen
JBL Digital Surround Series Cinema Loudspeakers aktualisiert: Okt 2019	128 KB	Okt 2019
Cinema CD aktualisiert: Okt 2019	21,9 MB	Okt 2019

Spec Sheets

	Größe	Hochgeladen
8340A Spec Sheet aktualisiert: Okt 2020	336 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range:	45 Hz - 18 kHz (-10 dB)
Frequency Response:	75 Hz - 16 kHz (±3 dB)
Power Rating:	250 watts continuous pink noise, 1000 watts peak
Sensitivity:	96 dB SPL, 1W @ 1m (3.3 ft)
Nominal Impedance:	8 ohms
Horizontal Coverage Angle (-6dB)	100° averaged 400 Hz to 12 kHz
Vertical Coverage Angle (-6dB)	80° averaged 400 Hz to 12 kHz
Directivity Factor (Q)	7 averaged 400 Hz to 12 kHz
Directivity Index (DI)	8.4 dB averaged 400 Hz to 12 kHz
Crossover Frequency:	2.2 kHz
High Frequency Contour:	ISO2969 Curve X surround contour
Polarity:	EIA (Positive voltage to RED terminal gives
Low Frequency Transducer Nominal Diameter::	250 mm (10 in)
High Frequency Transducer Nominal Diameter:	25 mm (1 in)
Downward Firing Angle:	Nominal 20° when mounted flush on back panel
Enclosure Material:	Textured Black H.I.P.S. Plastic
Grille Color:	Black
Input Connectors	5-way binding posts
Dimensions (H x W x D)	457 mm x 457 mm x 260 mm (18 in x 18 in x 10.25 in)
Net Weight:	8.6 kg (19 lb)
