AC26

Ultrakompakt 6-tommers 2-vejs højtaler

AC26
Større billeder

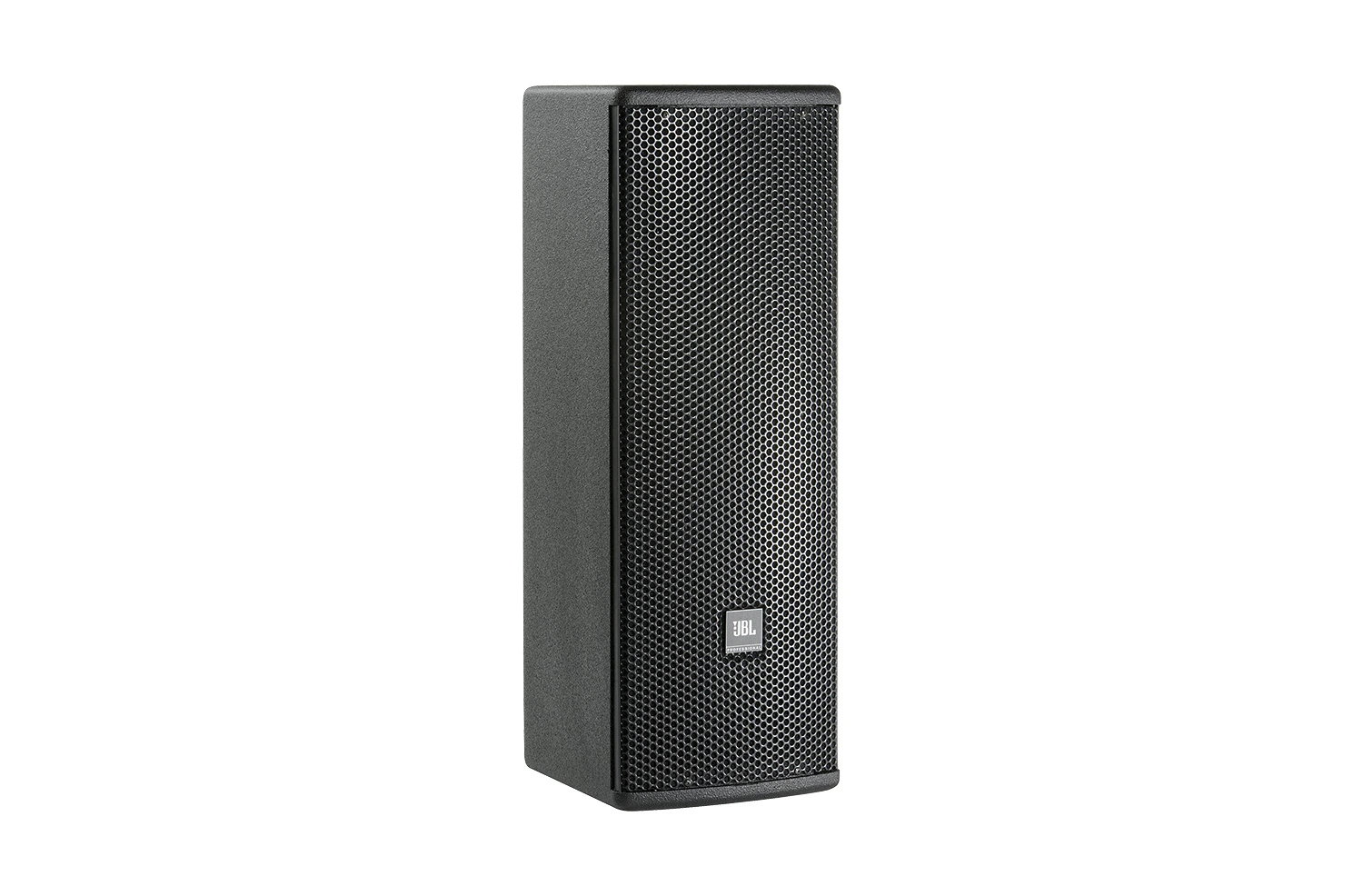

Ultra kompakt 6-tommers 2-vejs højttaler

Som en udvidelse af den brancheledefølgende AE Series består AE Compact-familien af højeffekt 2-vejs højttalersystemer, der kombinerer fleksibilitet med høj lydkvalitet. Fra en enkelt 5,25" punkt-og-skyd-enhed til dual 8" højttalersystem, der er specielt designet til bedre at imødekomme behov for både designere og kunstnere. De ultra-kompakte AC15- og AC25-modeller inkluderer en 1" kuppeltweet, mens AC16-, AC26-, AC18- og AC28-modellerne har 1" udgangskompressordrivere, der giver sonic klarhed og skarp detalje. Desuden tilbyder AC18 og AC28, med JBL's Progressive Transition™ rotérbare bølgelodder, systemdesigneren et valg af dækningsmønstre i enten 90° x 50° eller 120° x 60° konfigurationer.

Funktioner

  • 1" udgangskompressionsdriver med 90° x 90° dækning PT™ bølgeleder
  • 165 mm (6,5 tommer) lavfrekvensenhed
  • Ultra kompakt kabinet
  • 360W program
  • Dobbelte Neutrik NL4-forbindelser plus skrueterminal
  • Fastgøringspunkter til valgfrit U-beslag, tredjepartsbeslag af OmniMount®-type og stativmonteringtilbehør

Applikationer

  • Kunstnerfaciliteter
  • Teaterlydesign
  • Auditorier
  • Religiøse faciliteter
  • Liveklubber
  • Danseklubber
  • Sportsfaciliteter
  • Tematiske underholdningsvenues

For at forbedre pålideligheden under vejrforhold og reducere vandindtrængning kan kabinetternes dimensioner på WRC- og WRX-modeller afvige fra standardmodellets dimensioner. Kontakt CustomAudio@harman.com for tegninger og/eller dimensionsinformationer for WRC- og WRX-modeller.

Downloads

Specifications
  Størrelse Uploadet
file type icon AC26 Spec Sheet
opdateret: apr 2019
385 kB apr 2019
Manuals
  Version Sprog Størrelse Uploadet
file type icon AE Series Array Guide
en opdateret: jul 2024
  en  1,12 MB jul 2024
file type icon AE Series U-Bracket Handbook
en opdateret: jul 2024
  en  597 kB jul 2024
file type icon Weather Resistant Configurations
en version A, opdateret: maj 2023
en  86,1 kB maj 2023
file type icon Painting AE Loudspeaker Cabinets
en opdateret: mar 2025
  en  115 kB mar 2025
Brochures
  Sprog Størrelse Uploadet
file type icon AE Series Brochure
en opdateret: dec 2023
en  5,71 MB dec 2023
file type icon AE Compact Brochure
en opdateret: jul 2024
en  1020 kB jul 2024
CAD Drawings
  Version Størrelse Uploadet
file type icon AE Compact Customer Drawings
version 1.0, opdateret: dec 2023
1.0  1,98 MB dec 2023
file type icon AE Series - WR Models Customer Drawings
version 3.0, opdateret: apr 2026
3.0  3,8 MB apr 2026
file type icon AE Compact Bracket Customer Drawings
version 1.0, opdateret: dec 2023
1.0  371 kB dec 2023
file type icon AE Series - Revit/BIM Files
version 11.0, opdateret: jul 2024
11.0  730 kB jul 2024
Compliances
  Sprog Størrelse Uploadet
en  91,6 kB jul 2024
Software
  Størrelse Uploadet
download icon for Venue Synthesis Venue Synthesis
udgivet: jan 2025
jan 2025
download icon for Performance Manager 3 Performance Manager 3
udgivet: jul 2024
jul 2024
Simulation Data
  Version Størrelse Uploadet
file type icon AE Compact EASE GLL
version 2.0, opdateret: jan 2026
2.0  15,9 MB jan 2026
file type icon AE Compact CLF Files
version 1.0, opdateret: dec 2023
1.0  1,23 MB dec 2023
Preset Libraries
  Version Størrelse Uploadet
file type icon AE Compact I-Tech HD Preset Library
version 1.2, opdateret: jul 2024
1.2  812 kB jul 2024
  471 kB maj 2024
  410 kB jul 2024

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Range (-10dB) 55 Hz -20 kHz
Frequency Response (±3 dB) 70 Hz -18 kHz
System Power Rating 350 W (AES rated)
180 W / 360 W / 720 W (Continuous/Program/Peak) (IEC rated)
Impedance 8 ohms
Coverage Pattern 90° x 90°
Dimensions (H x W x D) 539.8 x 199.4 x 226.1mm (21.3 x 7.8 x 8.9in)
Net Weight (each) 11.0 kg (24.3 lb)
Maximum SPL (1m) 117 dB
System Sensitivity (1w @ 1m) 92 dB SPL
LF Driver 2 x JBL 226J, 165 mm (6.5 in) SFG™ driver with 50 mm (2 in) edge wound voice coil
Nominal LF Driver Impedance 8 Ohms
HF Driver 1 x 2414H 25 mm (1 in) exit compression driver, 25 mm (1 in) voice coil
Enclosure 12 mm and 15 mm exterior grade multi-ply hardwood plywood
Suspension Attachment 6 x M8 points; 1 top, 3 bottom, 2 rear. 4 x M6 rear for OmniMount® 30.0 or MultiMount® MM-022-BT, MM-024-BT, MM-020-CM.
Environmental Mil-Std 810; IPx3 per IEC529. For higher environmental ratings, use WRC or WRX.
