VTX B15G

مضخم صوت ثنائي 15 بوصة مضغوط

VTX B15G
صور أكبر

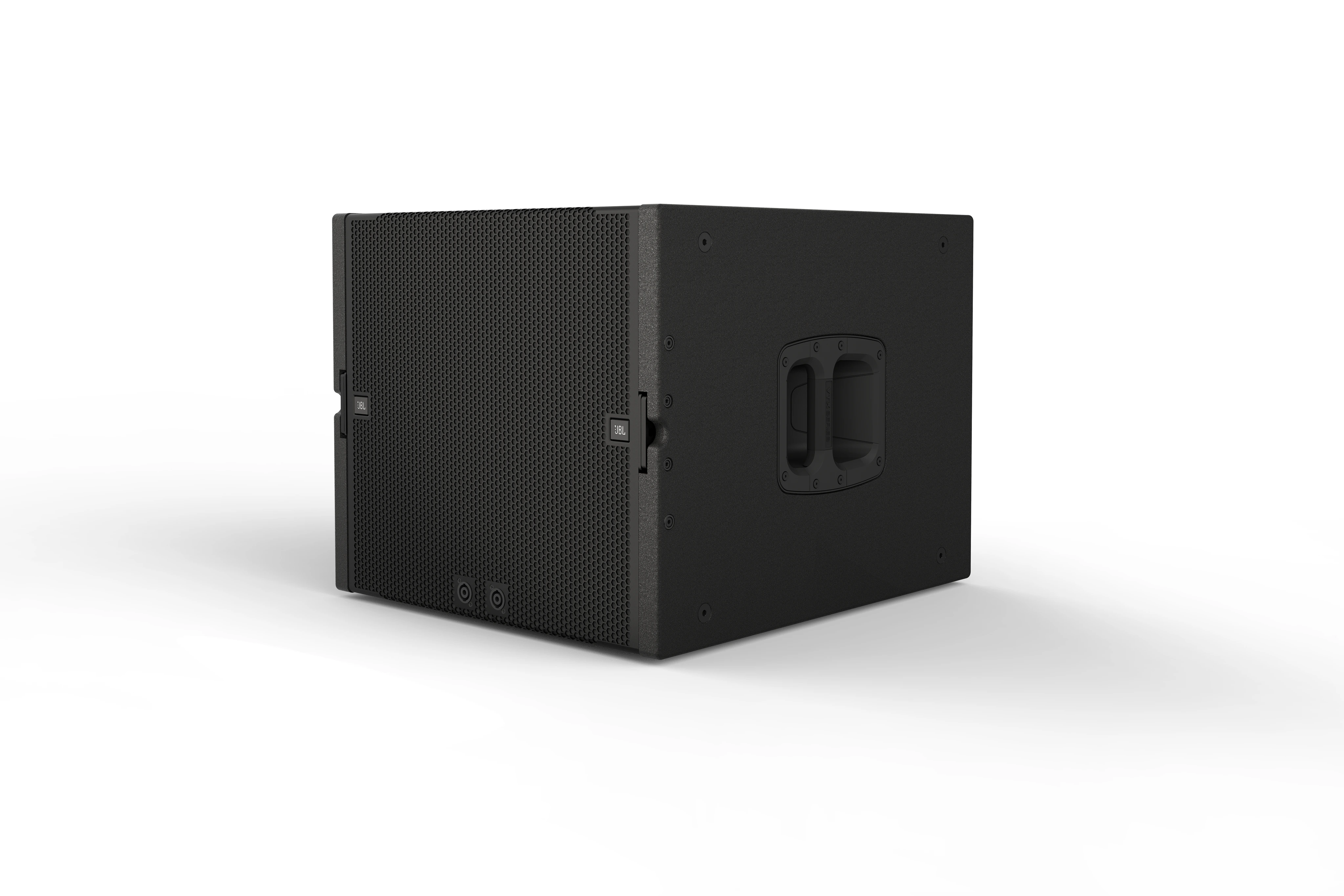

ساب وفر صغير الحجم بمقاس 15 بوصة
يوسع ساب وفر VTX B15G الصغير الحجم بمقاس 15 بوصة أداء الترددات المنخفضة لأنظمة تعزيز الصوت الكاملة من VTX، بما في ذلك عنصر مصفوفة الخط الثنائي المدمج VTX A6 بمقاس 6.5 بوصة. يعتبر B15G حلاً متعدد الاستخدامات لشركات الإنتاج والفرق الموسيقية في الجولات وشركات التأجير والمسارح والأماكن الدينية أو لأي شخص يطلب تعزيز صوت عالي الجودة عندما تكون المساحة محدودة.

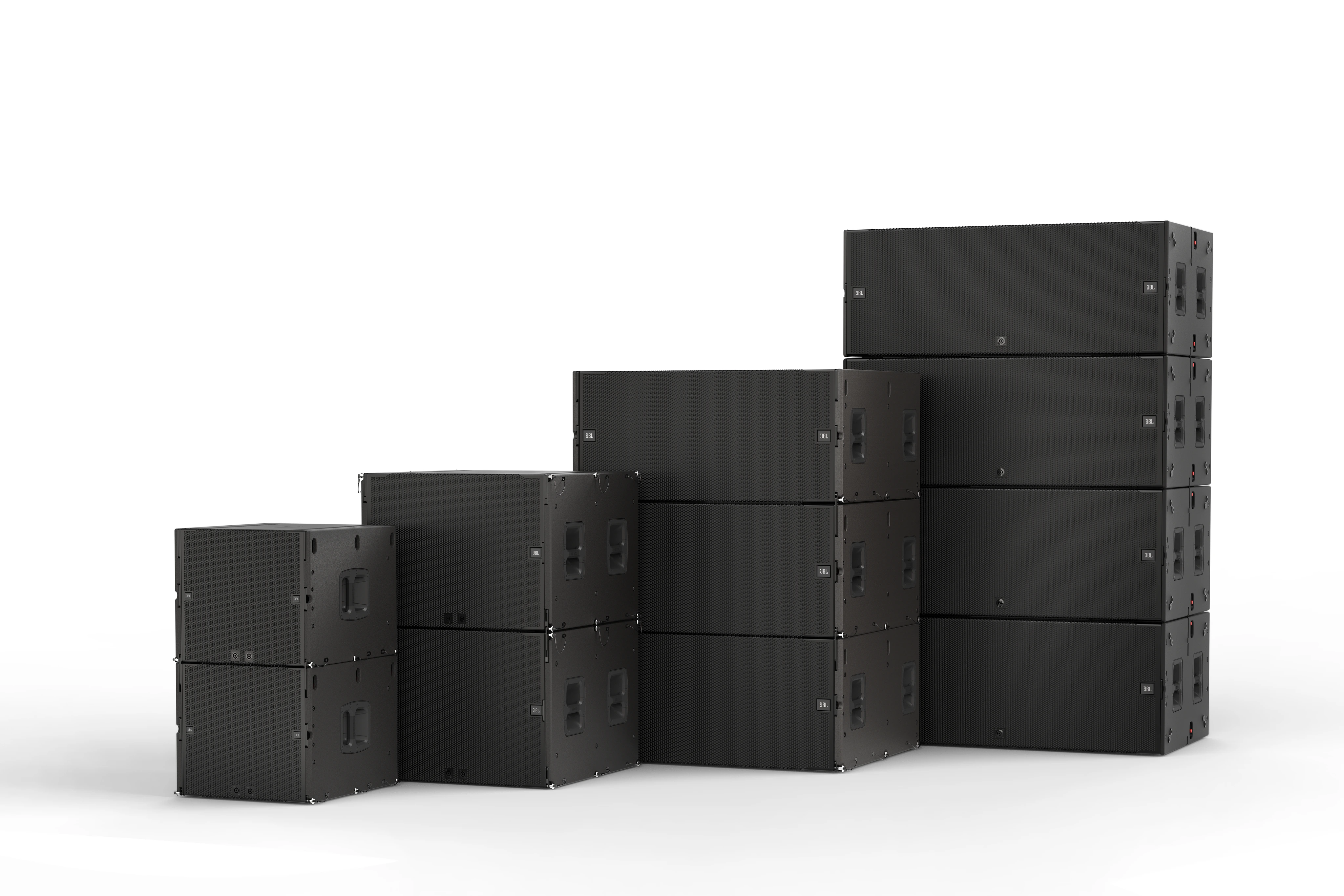

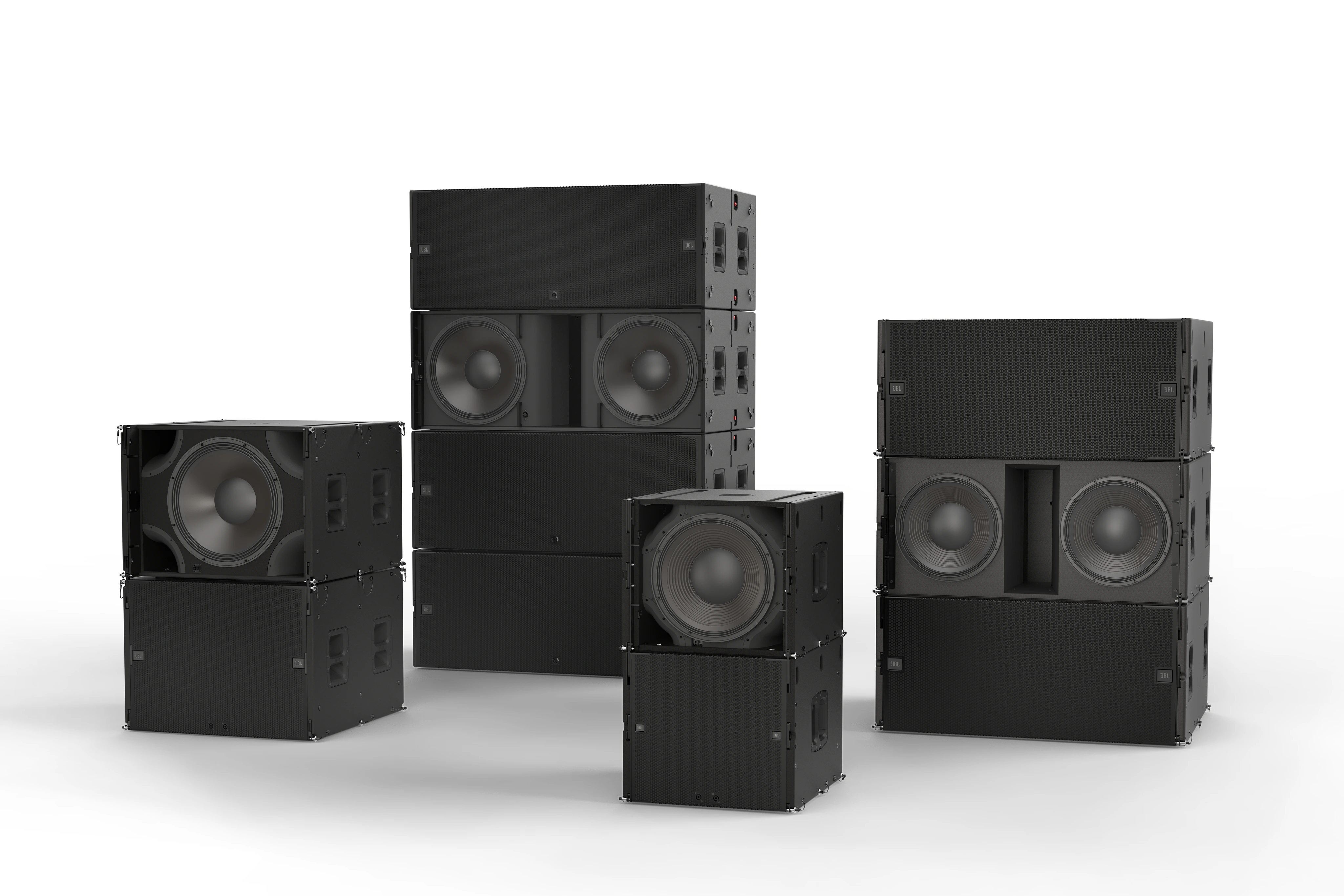

ينضم B15G إلى عائلة ساب وفر VTX من سلسلة B مستفيداً من الابتكارات الصوتية من VTX مثل المنافذ الأسية ذات التدفق الانزلاقي SlipStream™ وتصميم مشغل الصوت المزدوج القيادة الفارقة Differential Drive® ذي الملف الصوتي. يتطابق B15G من الناحية الصوتية مع B15 لكن تم تصميمه بدون معدات الرفع، مما يقلل الوزن والتكلفة في الحالات التي لا يكون الرفع مطلوباً فيها. يمكن تكديس مصفوفات A6 فوق B15G باستخدام ملحق قاعدة A6، وتتوفر حلقات عين لتعليق ساب وفرات مفردة في تطبيقات التركيب الثابت.

يجمع B15G مع A6 بين جودة وأداء الصوت الرائدة من VTX بحجم صغير، سواء كان يدعم التطبيقات الصغيرة والمتوسطة أو يكمل أنظمة VTX الكبيرة. لم يكن من السهل أبداً تقديم صوت بجودة VTX مؤثر وفعال بأي حجم.

الميزات

  • JBL 2285H 15-inch woofer offers low distortion and improved linearity
  • SlipStream double-flared ports reduce noise and air turbulence
  • Differential Drive dual-voicecoil, dual-gap woofer design delivers superior low-frequency performance in a compact footprint
  • Two B15 models are available – the B15G and the B15. The B15G is acoustically identical to the B15 but designed without rigging hardware, reducing weight and cost for situations where rigging is not required
  • Integrates seamlessly with JBL LAC-3, Array Link and Performance Manager software applications
  • Support for omnidirectional and cardioid array configurations
  • Available accessories include ground stack accessory and transportation accessories
  • Neutrik STX speakON NL4 connectors
  • Rugged, exterior-grade birch plywood enclosure with black Duraflex™ finish and recessed handholds
  • Powder-coated, hex-perforated stainless steel grille with acoustically transparent cloth backing

التنزيلات

Specifications
  الإصدار اللغة الحجم تاريخ التحميل
file type icon VTX B15G Spec Sheet
en الإصدار A, تم التحديث: يوليو 2022
en  376 KB يوليو 2022
Manuals
  الإصدار اللغة الحجم تاريخ التحميل
file type icon VTX B15 User Manual
en الإصدار A, تم التحديث: يوليو 2023
en  11.3 MB يوليو 2023
file type icon VTX B15 Rigging Manual
en الإصدار B, تم التحديث: يوليو 2023
en  17.6 MB يوليو 2023
CAD Drawings
  الإصدار الحجم تاريخ التحميل
file type icon VTX B15G Customer Drawings
الإصدار A, تم التحديث: يوليو 2022
2.83 MB يوليو 2022
file type icon VTX A6/B15 Revit/BIM Files
الإصدار 1.0, تم التحديث: يوليو 2024
1.0  34.9 MB يوليو 2024
file type icon VTX A6/B15 Sketchup Files
الإصدار 1.0, تم التحديث: يوليو 2022
1.0  2.44 MB يوليو 2022
Software
  الحجم تاريخ التحميل
download icon for Venue Synthesis Venue Synthesis
تاريخ الإصدار: يناير 2025
يناير 2025
download icon for Performance Manager 3 Performance Manager 3
تاريخ الإصدار: يوليو 2024
يوليو 2024
Declaration of Conformity
  الإصدار اللغة الحجم تاريخ التحميل
file type icon VTX A6/B15 EU Declaration of Conformity
en الإصدار A, تم التحديث: أكتوبر 2022
en  125 KB أكتوبر 2022
file type icon VTX A6/B15 UK Declaration of Conformity
en الإصدار A, تم التحديث: أكتوبر 2022
en  112 KB أكتوبر 2022
Ease Data
  الإصدار الحجم تاريخ التحميل
file type icon VTX A6/B15 EASE GLL
الإصدار 1.1, تم التحديث: ديسمبر 2022
1.1  13 MB ديسمبر 2022
Preset Libraries
  الإصدار الحجم تاريخ التحميل
file type icon VTX B15 iTech HD Preset Library
الإصدار 1.2.0, تم التحديث: أغسطس 2022
1.2.0  1.73 MB أغسطس 2022
Service Notes
  الإصدار اللغة الحجم تاريخ التحميل
file type icon VTX B15 Spare Parts
en الإصدار A, تم التحديث: أبريل 2026
en  70.2 KB أبريل 2026

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB) 35 Hz-95 Hz (Preset: 80 Hz)
Coverage Pattern Omnidirectional or Cardioid
Maximum SPL (1m) 132 dB (Preset: 80 Hz)
System Processing Crown iTech 9000HD, Crown iTech 12000HD
Crown iTech 4x3500HD
Nominal Impedance 8 ohms
LF Driver (1) JBL 2285H, 15 in diameter, dual 4 in diameter voice coil, neodymium Differential Drive®
Enclosure 15 mm, 18 mm and 24 mm exterior grade birch plywood, black DuraFlexTM finish, two integral recessed handles
Dimensions (H x W x D) 446 mm x 536 mm x 586 mm
18.3 in x 21.1 in x 23.1 in
Net Weight (each) 41.5 kg (91.5 lbs)

الملحقات

VTX B15 ACC | Accessory Cover & Caster Board
VTX B15 ACC Main photo
صور أكبر
VTX B15 ACC detail thumbnail #1 VTX B15 ACC detail thumbnail #2 VTX B15 ACC detail thumbnail #3 VTX B15 ACC detail thumbnail #4

Highlights:

  • Front-face dolly and cover for VTX B15
  • Cover includes handle cutouts and rear panel access flap
  • Tour grade casters
  • Stackable for convenient storage
  • Spring-loaded release mechanisms for secure attachment to B15 enclosures
  • Compatible with B15 and B15G

Included:

  • (1) Caster board
    (1) VTX B15 CVR

الوثائق
229-00009-01 | مجموعة M10 Eyebolt
229-00009-01 Main photo
صور أكبر
229-00009-01 detail thumbnail #1 229-00009-01 detail thumbnail #2 229-00009-01 detail thumbnail #3 229-00009-01 detail thumbnail #4

المميزات:

  • براغي عينية M10 x 35 ملم
  • بناء فولاذي مطاوع بكتف معزز
  • يتضمن حلقات غسيل وفواصل

المتضمن:

  • (3) براغي عينية M10 x 35 ملم
  • (3) حلقات غسيل 38 ملم
  • (3) فواصل 13 ملم لسلسلة EON و 300
