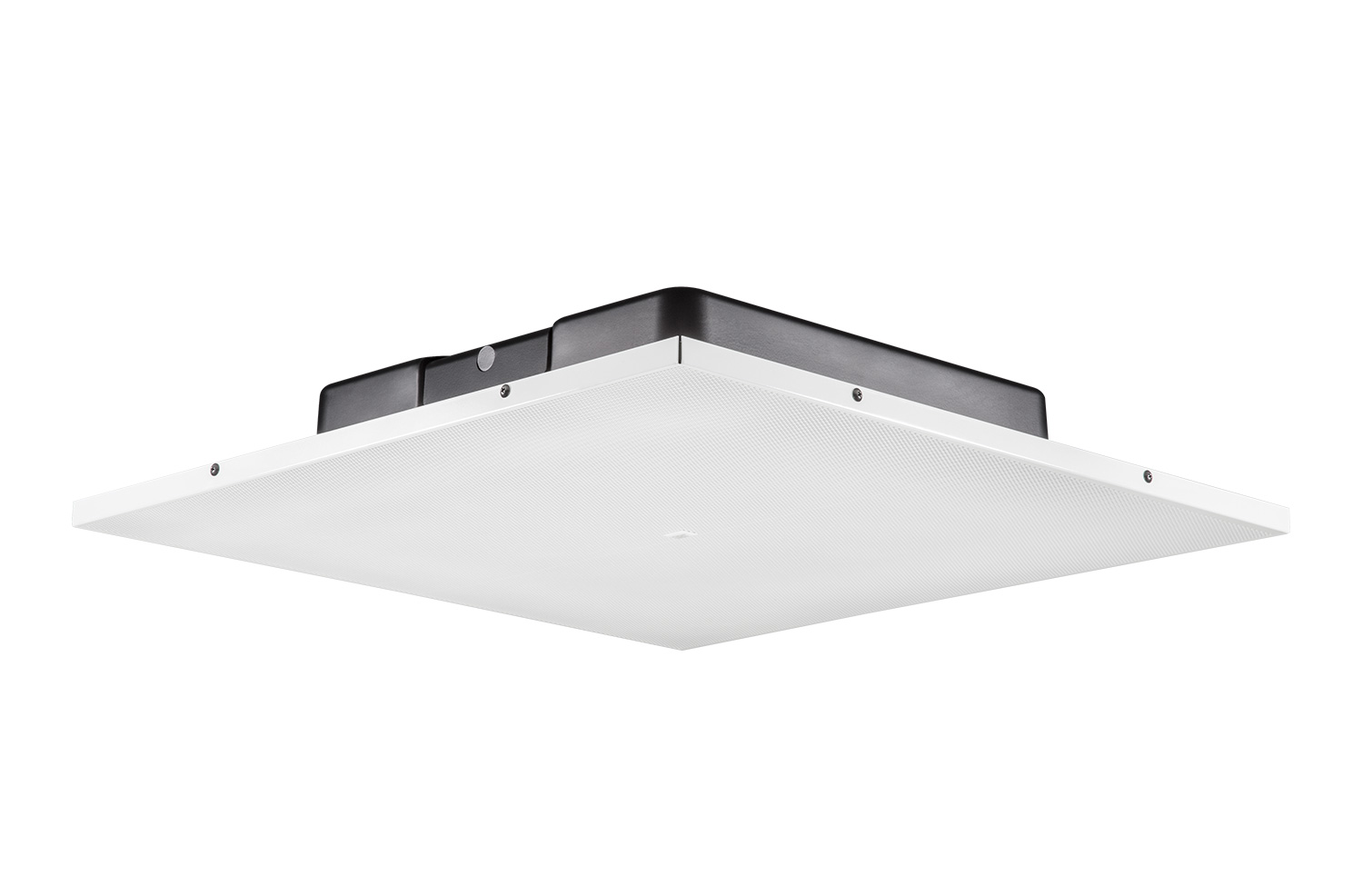

JBL Professional LCT 81C/T

صور أكبر

مكبر صوت سقفي منخفض السُمك للتركيب في بلاط سقف بمقاس 2 × 2 قدم
مع وحدة محرك 200 ملم (8 بوصات)

جهاز LCT 81C/T هو مكبر صوت سقفي كامل النطاق مصمم للتركيب داخل شبكة سقف معلق بمقاس 2 × 2 قدم على الطراز الأمريكي، دون الحاجة إلى قطع بلاط السقف، مما يتيح تركيبًا سهلاً وفعّالاً من حيث التكلفة وبأقل قدر من الفوضى. ويسمح العمق المنخفض البالغ 100 ملم فقط (4 بوصات) بتركيب مكبر الصوت في أماكن لا تتسع لمكبرات الصوت الأكبر عمقًا.

صُمم مكبر الصوت هذا لتوفير أداء ممتاز في أنظمة النداء وتشغيل الموسيقى الخفيفة إلى المتوسطة في مجموعة واسعة من التطبيقات، بما في ذلك الفصول الدراسية، وأنظمة الموسيقى في المنشآت التجارية، ومتاجر التجزئة، وأنظمة الموسيقى والنداء، والمطارات، وغرف الاستقبال والانتظار، والصالات، وقاعات المحاكم، وغرف الاجتماعات، وغيرها.

توفر الحساسية العالية جدًا البالغة 96 dB أقصى مستوى صوت، حتى عند إعدادات المآخذ المنخفضة. ويحتوي جهاز LCT 81C/T على وحدة محرك ثنائية المخروط بقياس 200 ملم (8 بوصات) بحساسية عالية جدًا تبلغ 96 dB. وتتميز وحدة المحرك بملف صوتي بقطر 25 ملم (1 بوصة) مع قالب ملف من الكابتون وسلك مقاوم لدرجات الحرارة العالية لتحسين تبديد الطاقة والموثوقية على المدى الطويل. ويوفر المحول المدمج بقدرة 10 وات مرونة في الاستخدام إذ يتيح التشغيل على خطوط مكبرات الصوت الموزعة بجهد 100 فولت أو 70 فولت، وكذلك عند 8 أوم (معاوقة منخفضة) للتشغيل المباشر من مضخم قدرة منخفض المعاوقة. ويجري الضبط بسهولة عبر مفتاح دوار على جانب العلبة الخلفية. ويأتي الجهاز مزودًا بلسانَي تثبيت زلزالي للسلامة لتثبيته بسطح السقف، إضافة إلى 4 ثقوب — واحد في كل زاوية. ولون الشبكة المثقوبة أبيض.

غير مناسب لأنظمة السقف المترية بمقاس 600 × 600 ملم.

الميزات

High efficiency 200 mm (8 in) dual-cone driver.
Easy lay-in installation into 2' x 2' US-style suspended grid ceilings. No cutting of ceiling tiles is necessary.
Perforated metal grille included.
Combined 70V/100V and low impedance direct operation.
20 Watts at 8Ω (low-impedance) direct setting.
10 Watt multi-tap at 70V/100V with taps at 10W, 5W, 2.5W (and 1.3W for 70V only)
Very low-profile at just 103 mm (4.1 in) deep, to fit into ceilings that are shallow or that contain obstructions.
Easy bare-wire connection in protected compartment. Wire entrance from either top or side via knock-out.
Very high 96 dB sensitivity turns power from small amplifiers into maximum sound level for listeners.
Designed for high speech intelligibility.
100° coverage pattern (conical).
UL1480A and UL2043 certifications for use in ceiling plenum spaces.

التنزيلات

Data Sheets

	الحجم	تاريخ التحميل
LCT81C-T Spec Sheet تم التحديث: أكتوبر 2019	263 KB	أكتوبر 2019

Specifications

	الحجم	تاريخ التحميل
LCT81C-T Spec Sheet تم التحديث: أكتوبر 2020	263 KB	أكتوبر 2020

BIM Objects

	الحجم	تاريخ التحميل
LCT 81C/T BIM Object تم التحديث: أغسطس 2019		أغسطس 2019

Software

	الإصدار	الحجم	تاريخ التحميل
Distributed System Design (DSD) الإصدار 3.9, تم التحديث: نوفمبر 2025	3.9	612 KB	نوفمبر 2025

Ease Data

	الحجم	تاريخ التحميل
LCT 81C/T EASE File تم التحديث: أكتوبر 2020	427 KB	أكتوبر 2020

Images

	الحجم	تاريخ التحميل
LCT 81CT تم التحديث: أكتوبر 2020	98.5 KB	أكتوبر 2020

Certifications

	اللغة	الحجم	تاريخ التحميل
LCT 81C/T HETMA Approval تم التحديث: يونيو 2024		192 KB	يونيو 2024

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Drivers	High-efficiency 200 mm (8 inch) dual-cone driver with 25 mm (1 in) diameter voice coil, Kapton coil former, and high-temperature voice coil wire.
Frequency Range (-10dB)	100 Hz – 16 kHz
Sensitivity	96 dB (2 kHz - 6 kHz)
Coverage Angle	100° conical
Maximum SPL (1m)	108 dB (low-impedance, 116 dB peak) 106 dB (top 70V/100V tap)
Impedance	8 ohms (in direct/thru setting)
Transformer Taps	10 W, 5 W, 2.5 W (plus 1.3 W @ 70V)
Recommended ProtectiveHigh Pass	90 Hz high-pass (24 dB/oct) for 8Ω direct or any 70V or 100V tap setting
Power Capacity (at low-Z)	40 Watts Continuous Program Power 20 Watts Continuous Pink Noise
Input Connectors	Bare wire inside protected in touch-proof wiring compartment.
Tap Selector	Rotary switch accessible from side of backcan
Materials	Steel rear enclosure, front baffle, and perforated grille
Grille Color	White
Safety Agency	Suitable for use in air handling spaces certified per UL1480A, Speakers for Commercial and Professional Use; UL2043, Standard for Fire Test for Heat and Visible Smoke Release for Discrete Products Installed in Air-Handling Spaces; NFPA90 & NFPA70; S7232/UL Listed, Signaling Speaker.
Dimensions	607 x 607 x 103 mm (23.9 x 23.9 x 4.1 in)
Net Weight	7.1 kg (15.7 lbs)
Shipping Weight	8.3kg ea; 16.5 kg per pair-pack (18.3 lbs ea; 36.4 lbs per pair-pack)
Ceiling Cutout Size	No cutout required. Speaker drops into ceiling grid
Suspension / Safety-Seismic Attachment Points	Two tabs on back baffle, plus 4 holes in corners
Power Rating	See transformer taps
Color	White
Backcan	formed steel (blind-mount)
Baffle/Rim	Metal
Plenum Usage	Yes, backcan included
