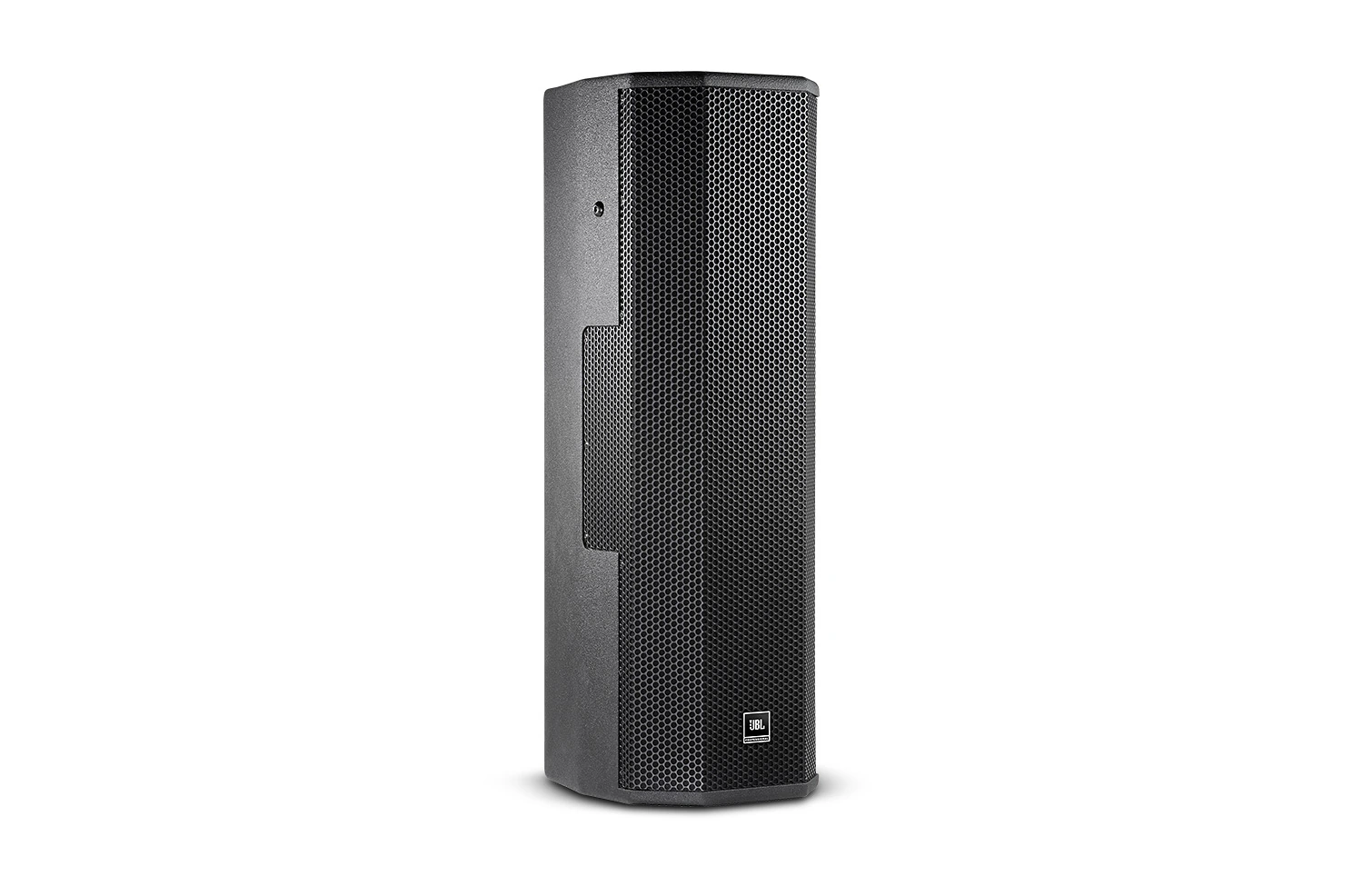

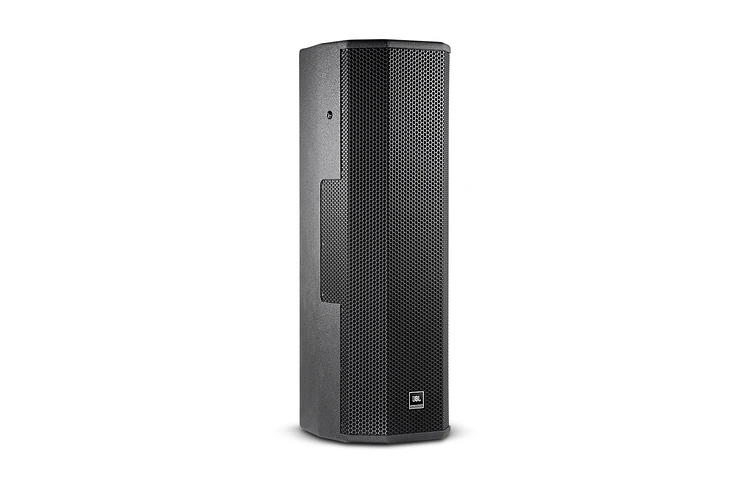

JBL Professional CWT128

صور أكبر

نظام مكبر صوت ثنائي الاتجاه مزدوج بمقاس 8 بوصات يتميز بتقنية CWT Crossfired Waveguide Technology

نظام JBL Crossfired Waveguide Technology CWT128 هو نظام كامل النطاق ثنائي الاتجاه مضغوط مصمم لتوفير تغطية بزوايا عريضة جداً مع أقصى عرض نطاق وضغط صوتي (SPL) في حزمة نظام واحدة. تم تصميم البوق ذو نمط التغطية العريضة الفريد لتوفير تغطية سلسة بزاوية 160 درجة أفقياً. يجعل الحجم الصغير للنظام CWT128 مثالياً لتقريباً جميع البيئات الحساسة معمارياً، حيث يشغل حوالي ثلث مساحة مكبرّي الصوت الموضوعين جنباً إلى جنب.

الميزات

تغطية أفقية سلسة بزاوية 160°
الحجم المضغوط والبصمة الصغيرة تجعله مثاليًا للبيئات المعمارية الحساسة
محركات ترددات منخفضة ثنائية بحجم 205 ملم (8 بوصات)
موجِّه موجات بتغطية واسعة جدًا بزاوية 160° × 60°
مشغِّل ضغط ثنائي بفتحة 25 ملم (1 بوصة) وحجاب حاجز 38 ملم (1.5 بوصة)
تركيب سهل مع 4 نقاط تثبيت M10 مدمجة في الأعلى والجوانب
4 نقاط M8 على لوحة الظهر لقبول أقواس التثبيت على الحائط من OmniMount®
نسخ مقاومة للعوامل الجوية WRC و WRX متوفرة حسب الطلب
CWT128 متوفر باللون الأبيض - WH

التطبيقات

منشآت النقل والمواصلات
دور العرض السينمائي
المنشآت الرياضية
مدن الملاهي والمنتزهات الترفيهية

مزيد من التفاصيل

```html

تقنية الموجة الموجهة المتقاطعة (CWT)

في قلب CWT128 يوجد دليل الموجات CWT بنمط تغطية واسع مصمم لتوفير تغطية أفقية سلسة عبر 160 درجة كاملة. بناءً على براءة اختراع JBL، فإن دليل الموجات CWT مقسوم بشكل أساسي إلى نصين ومزود بمحركي ضغط موجهين في اتجاهات مختلفة.

تعرّف على المزيد

محركات ضغط ثنائية مثبتة 2408H-1

يتم التعامل مع الترددات العالية من خلال محركي ضغط نيوديميوم ثنائيي 2408H-1 بقطر مخرج 1 بوصة وحجاب حاجز 1.5 بوصة، يوفران مستويات طاقة أعلى مع تشويه أقل وتغطية أفضل ووزن أخف. تتمتع هذه المحركات المثبتة من JBL بسمعة عالية في تحمل الطاقة والاستجابة السلسة.

محركات التردد المنخفض JBL SFG™ ذات الأداء العالي مقاس 8 بوصة

يتم التعامل مع الترددات المنخفضة من خلال محركي تردد منخفض JBL SFG™ (هندسة المجال المتماثل) مقاس 8 بوصة، يحتوي كل منهما على ملف صوتي بحافة ملفوفة من الألومنيوم المغطى بالنحاس بحجم 2.5 بوصة وقطعة قطب مغطاة بالنحاس تحسّن الأداء بتقليل محاثة الملف الصوتي والتشويه. تجمع محركات التردد المنخفض SFG بين الاستجابة السلسة والنطاق الممتد للترددات المنخفضة والتشويه المنخفض جداً. وهي توفر توازناً مثالياً بين الكفاءة واستجابة الجهير، مما يكمل بشكل مثالي تقنية CWT.

```

التنزيلات

Specifications

	الحجم	تاريخ التحميل
CWT128 Spec Sheet تم التحديث: أكتوبر 2020	1.14 MB	أكتوبر 2020

Brochures

	اللغة	الحجم	تاريخ التحميل
CWT Brochure تم التحديث: أكتوبر 2020		1.45 MB	أكتوبر 2020
Loudspeakers for Sports Facilities تم التحديث: يوليو 2024		5.71 MB	يوليو 2024

CAD Drawings

	الحجم	تاريخ التحميل
CWT Drawing 2D & 3D (PDF) تم التحديث: أكتوبر 2019	74.4 KB	أكتوبر 2019
CWT 3D DXF Drawings تم التحديث: أكتوبر 2020	2.78 MB	أكتوبر 2020
CWT 2D DXF Drawings تم التحديث: أكتوبر 2020	1.02 MB	أكتوبر 2020
CWT PDF Drawings تم التحديث: أكتوبر 2020	74.4 KB	أكتوبر 2020

BIM Objects

	الحجم	تاريخ التحميل
CWT128 BIM Object تم التحديث: أبريل 2024		أبريل 2024

Compliances

	الحجم	تاريخ التحميل
CWT Series Declaration of Conformity تم التحديث: أكتوبر 2019	119 KB	أكتوبر 2019

Simulation Data

	الحجم	تاريخ التحميل
Ease SPK/DLL Files - Full JBL Pro Line تم التحديث: مايو 2024	21 MB	مايو 2024

Ease Data

	الحجم	تاريخ التحميل
CWT128 Ease Data تم التحديث: أكتوبر 2020	50.9 KB	أكتوبر 2020

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

System Format	Extremely Wide Angle Coverage Dual 8" 2-Way Loudspeaker System
Frequency Range (-10dB)	71 Hz - 20 kHz
Frequency Response (±3 dB)	96 Hz - 19 kHz
Coverage Pattern	160° x 60°
Maximum SPL (1m)	129 dB
System Nominal Impedance	8 Ohms
Long-Term System Power Rating	450W (1800W Peak)
System Power Rating	850W/1700W/3400W Continuous/Program/Peak
Crossover	1.5 kHz
LF Driver	2 x JBL 228J, 205 mm (8 in) SFG™ driver with 64 mm (2.5 in) edge wound voice coil
HF Driver	2 x 2408H-1 25 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
High-Frequency Waveguide	Crossfired Waveguide
Finish	Black DuraFlex™ finish. White (-WH) available upon request
Dimensions (w x h x d)	811.28 x 259.59 x 300.74 mm (31.94 x 10.22 x 11.84 in)
Net Weight (each)	18.6 kg (40.9 lb)
Crossover Modes	Passive
System Sensitivity (1w @ 1m)	94 dB SPL
Nominal LF Driver Impedance	8 Ohms
Transformer Taps	70V: 110W, 55W, *28W 100V: 110W & 55W
Enclosure	12 mm and 15 mm exterior grade multi-ply hardwood plywood
Suspension Attachment	4 x M10 (1 x M10 points, one top, one bottom, plus 1 x M10 point on each side panel.) 4 x M8 rear for MultiMount® MM-120-BT
Environmental	Mil-Std 810; IPx3 per IEC529. For higher environmental ratings, use WRC or WRX.
