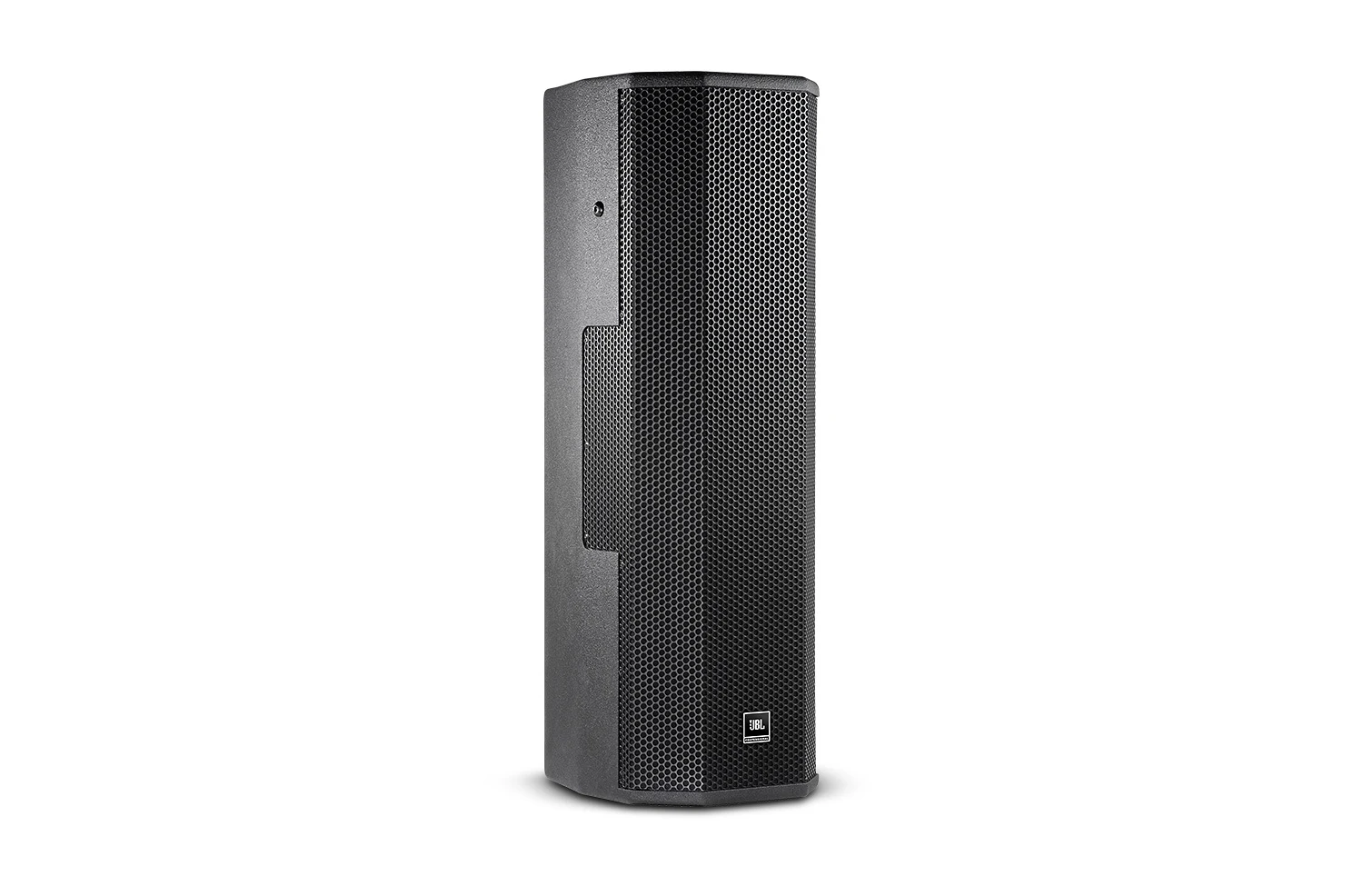

JBL 크로스파이어드 웨이브가이드 기술 CWT128은 하나의 시스템으로 매우 넓은 커버리지와 최대 대역폭 및 SPL을 구현하도록 설계된 컴팩트 풀레인지 2-웨이 시스템입니다. 독자적인 광각 커버리지 패턴 혼은 수평 160도까지 끊김 없는 커버리지를 제공하도록 설계되었습니다. CWT128은 크기가 작아 스피커 두 대를 좌우로 벌려 설치할 때 필요한 공간의 약 3분의 1만 차지하므로, 건축적 미관이 중요한 거의 모든 환경에 적합합니다.
CWT128의 핵심은 CWT 웨이브가이드입니다. 넓은 커버리지 패턴으로 설계되어 160° 전 범위에 걸쳐 끊김 없는 수평 커버리지를 제공합니다. JBL 특허 기술을 기반으로 한 CWT 웨이브가이드는 구조상 반으로 나뉘어 있으며, 서로 다른 방향을 향하는 두 개의 컴프레션 드라이버가 장착됩니다.
자세히 보기
고주파는 1" 출구, 1.5" 다이어프램 네오디뮴 컴프레션 드라이버인 2408H-1 두 개가 담당합니다. 이 드라이버는 더 낮은 왜곡으로 더 높은 출력을 구현하며, 커버리지가 우수하고 무게는 더 가볍습니다. 검증된 JBL 드라이버로서 높은 출력 처리 능력과 매끄러운 주파수 응답으로 정평이 나 있습니다.
저주파는 8" JBL SFG™(Symmetrical Field Geometry) LF 드라이버 두 개가 담당합니다. 각 드라이버는 구리 피복 알루미늄 선재를 에지와운드 방식으로 감은 2.5" 보이스 코일과 구리 피복 폴 피스를 갖추고 있어, 보이스 코일 인덕턴스와 왜곡을 줄여 성능을 향상시킵니다. SFG LF 드라이버는 매끄러운 주파수 응답, 확장된 저주파 대역폭, 극히 낮은 왜곡을 모두 구현합니다. 효율과 저음 재생 능력의 최적 균형을 제공하여 CWT 기술과 완벽하게 조화를 이룹니다.
| 크기 | |
|
|
1.14MB |
| 크기 | |
|
|
1.45MB |
|
|
5.71MB |
| 크기 | |
|
|
74.4KB |
|
|
2.78MB |
|
|
1.02MB |
|
|
74.4KB |
| 크기 | |
|
|
| 크기 | |
|
|
119KB |
| 크기 | |
|
|
21MB |
| 크기 | |
|
|
50.9KB |
위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.
| System Format | Extremely Wide Angle Coverage Dual 8" 2-Way Loudspeaker System |
| Frequency Range (-10 dB) | 71 Hz - 20 kHz |
| Frequency Response (±3 dB) | 96 Hz - 19 kHz |
| Coverage Pattern | 160° x 60° |
| Maximum SPL (1m) | 129 dB |
| System Nominal Impedance | 8 Ohms |
| Long-Term System Power Rating | 450W (1800W Peak) |
| System Power Rating | 850W/1700W/3400W Continuous/Program/Peak |
| Crossover | 1.5 kHz |
| LF Driver | 2 x JBL 228J, 205 mm (8 in) SFG™ driver with 64 mm (2.5 in) edge wound voice coil |
| HF Driver | 2 x 2408H-1 25 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil |
| High-Frequency Waveguide | Crossfired Waveguide |
| Finish | Black DuraFlex™ finish. White (-WH) available upon request |
| Dimensions (W x H x D) | 811.28 x 259.59 x 300.74 mm (31.94 x 10.22 x 11.84 in) |
| Net Weight (each) | 18.6 kg (40.9 lb) |
| Crossover Modes | Passive |
| System Sensitivity (1w @ 1m) | 94 dB SPL |
| Nominal LF Driver Impedance | 8 Ohms |
| Transformer Taps | 70V: 110W, 55W, *28W 100V: 110W & 55W |
| Enclosure | 12 mm and 15 mm exterior grade multi-ply hardwood plywood |
| Suspension Attachment | 4 x M10 (1 x M10 points, one top, one bottom, plus 1 x M10 point on each side panel.) 4 x M8 rear for MultiMount® MM-120-BT |
| Environmental | Mil-Std 810; IPx3 per IEC529. For higher environmental ratings, use WRC or WRX. |
