AM7212/66
صور أكبر

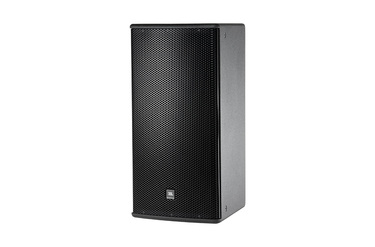

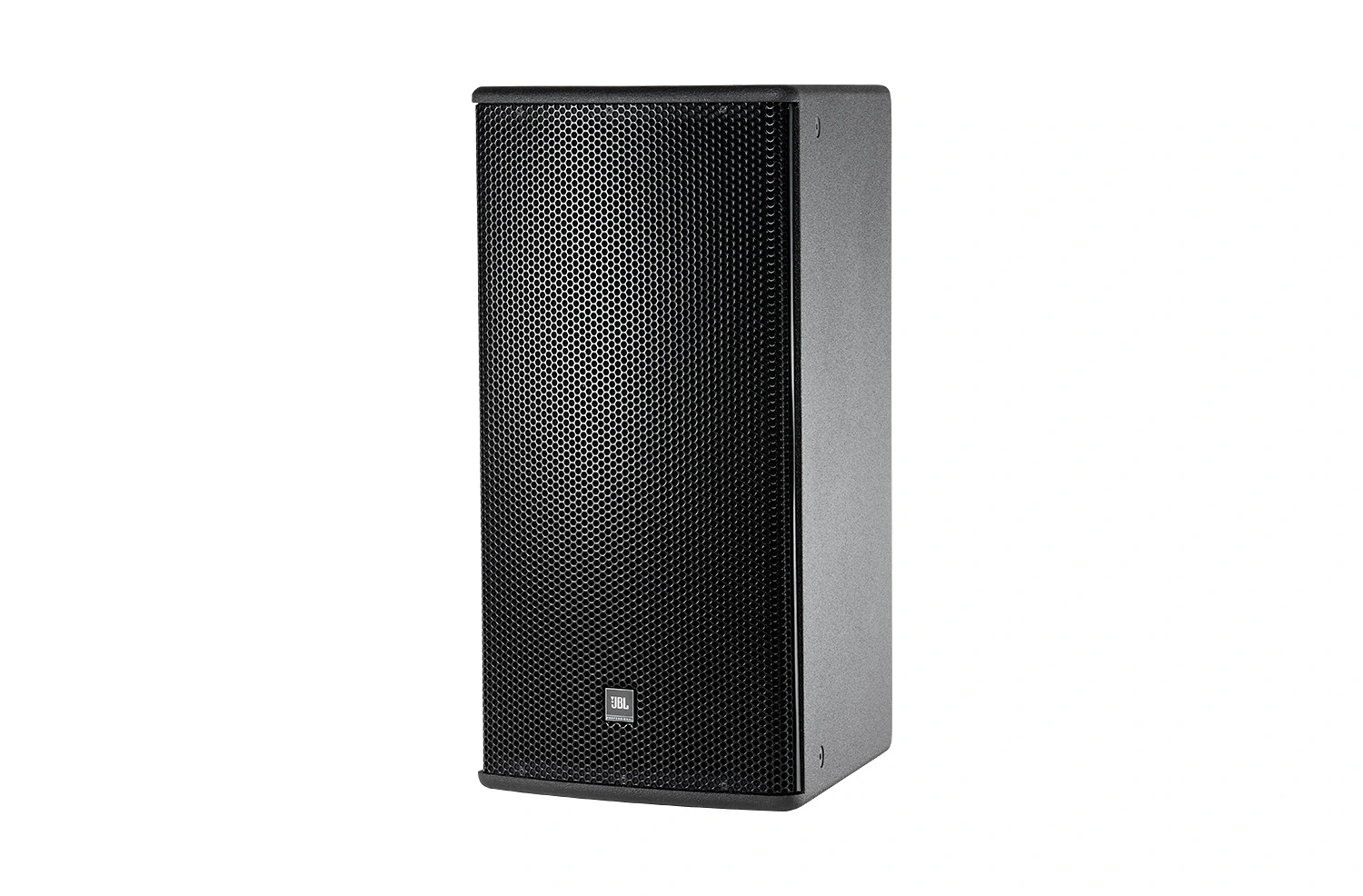

مكبر صوت ثنائي الاتجاه بقوة عالية 12 بوصة مع قرن دوار 60° × 60°

يعتبر AM7212/64 نظام مكبر صوت عالي القوة وخفيف الوزن ثنائي الاتجاه وكامل النطاق، ويتكون من محرك JBL Differential Drive ذي الملف الصوتي المزدوج والفجوة المغناطيسية المزدوجة 2262H بقطر 300 ملم (12 بوصة) لتشغيل الترددات المنخفضة ومحرك ضغط عالي التردد 2432H بمخرج 38 ملم (1.5 بوصة) وملف صوتي 75 ملم (3 بوصة). يوفر دليل الموجة Progressive Transition بالتنسيق الكبير تغطية ممتازة بأنماط متنوعة. دليل الموجة قابل للدوران، مما يتيح استخدام نظام مكبر الصوت في الاتجاه الرأسي أو الأفقي. تقلل الشبكات السلبية ذات الانحدار الحاد من تداخل النطاق. تعزز الاستجابة المتحكم بها خارج المحور قابلية تجميع الوحدات.



الميزات

  • تغطية 60° × 60°
  • مشغل التردد المنخفض 2262H Differential Drive®
  • مشغل الضغط عالي التردد 2432H
  • دليل موجة PT™ Progressive Transition كبير للتحكم الممتاز في النمط والتشويه المنخفض
  • دليل موجة قابل للدوران للتوجيه الرأسي أو الأفقي
  • قابل للتبديل بين وضع Bi-Amp والوضع السلبي
  • مجموعة ضبط FIR في وضع Bi-Amp والوضع السلبي توفر استجابة تردد وطور محسّنة واتساق التغطية وجودة الصوت
  • متوفر بتشطيبات أسود وأبيض وWRC وWRX

لتحسين الموثوقية في ظروف الطقس وتقليل تسرب المياه، قد تختلف أبعاد علبة موديلات WRC و WRX عن أبعاد الموديل القياسي. يُرجى الاتصال بـ CustomAudio@harman.com للحصول على الرسومات و/أو معلومات الأبعاد لموديلات WRC و WRX.



التنزيلات

Specifications
  الحجم تاريخ التحميل
file type icon AM7212/66 Spec Sheet
تم التحديث: أكتوبر 2020
529 KB أكتوبر 2020
Manuals
  الإصدار اللغة الحجم تاريخ التحميل
file type icon AE Series Array Guide
en تم التحديث: يوليو 2024
  en  1.12 MB يوليو 2024
file type icon AE Series U-Bracket Handbook
en تم التحديث: يوليو 2024
  en  597 KB يوليو 2024
file type icon Weather Resistant Configurations
en الإصدار A, تم التحديث: مايو 2023
A  en  86.1 KB مايو 2023
file type icon AE/PD Connector Pinout Guide
تم التحديث: أكتوبر 2019
    8.25 KB أكتوبر 2019
file type icon Painting AE Loudspeaker Cabinets
en تم التحديث: مارس 2025
  en  115 KB مارس 2025
Brochures
  اللغة الحجم تاريخ التحميل
file type icon AE Series Brochure
تم التحديث: أكتوبر 2020
  4.05 MB أكتوبر 2020
file type icon AM Brochure
تم التحديث: أكتوبر 2020
  1.54 MB أكتوبر 2020
file type icon Loudspeakers for Sports Facilities
en تم التحديث: يوليو 2024
en  5.71 MB يوليو 2024
CAD Drawings
  الإصدار الحجم تاريخ التحميل
file type icon AE Series - Customer Drawings
الإصدار 2.0, تم التحديث: مايو 2024
2.0  2.69 MB مايو 2024
file type icon AE Series - WR Models Customer Drawings
الإصدار 3.0, تم التحديث: أبريل 2026
3.0  3.8 MB أبريل 2026
file type icon AE Series - Revit/BIM Files
الإصدار 11.0, تم التحديث: يوليو 2024
11.0  730 KB يوليو 2024
Compliances
  الحجم تاريخ التحميل
file type icon AE Series - AM7000 Declaration of Conformity
تم التحديث: أكتوبر 2020
146 KB أكتوبر 2020
Simulation Data
  الإصدار الحجم تاريخ التحميل
file type icon Ease SPK/DLL Files - Full JBL Pro Line
تم التحديث: مايو 2024
  21 MB مايو 2024
file type icon JBL Pro ALL CLF Files
الإصدار 12-10-21, تم التحديث: مايو 2023
12-10-21  24 MB مايو 2023
Preset Libraries
  الحجم تاريخ التحميل
file type icon AE Series DCi Series Preset Library
تم التحديث: مايو 2024
471 KB مايو 2024

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB) 36 Hz - 20 kHz
Frequency Response (±3 dB) 42 Hz - 20 kHz
Coverage /64: 60° x 40°/66: 60° x 60°/95: 90° x 50°/00: 100° x 100°/26: 120° x 60°
LF Driver 1 x JBL 2262H 300 mm (12 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
System Type 12" Two - Way, High Power, Full - Range
Dimensions (H x W x D) 711 x 369 x 458 mm (28 x 14.5 x 18 in)
Net Weight (each) 23.1 kg (51 lb)
Crossover Modes Bi-amp/Passive switchable
Passive Crossover Frequency 1.8 kHz
Transducer Power Rating (AES) LF: 1000 W (4000 W peak), 2 hr700 W (2800 W peak), 100 hrsHF: 100 W (400 W peak), 2 hrs
System Power Rating Passive mode: 600 W (2400 W peak), 100 hrs
Maximum SPL (1m)

Bi-amp mode:LF: 126 dB-SPL cont avg (132 dB peak)HF: 134 dB-SPL cont avg (140 dB peak)Passive mode:123 dB-SPL cont avg (129 dB peak)
System Sensitivity (1w @ 1m) Passive mode: 95 dB SPL
Nominal Impedance 8 ohms
System Power Rating Passive mode: 600 W (2400 W peak), 100 hrs (IEC rated)
Nominal LF Driver Impedance 8 ohms
Nominal HF Driver Impedance 8 ohms
Enclosure Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment 15 points (4 top, 4 bottom, 2 each side, 3 rear), M10 threaded hardware
Environmental Mil-Std 810; IP-x3 per IEC529.
