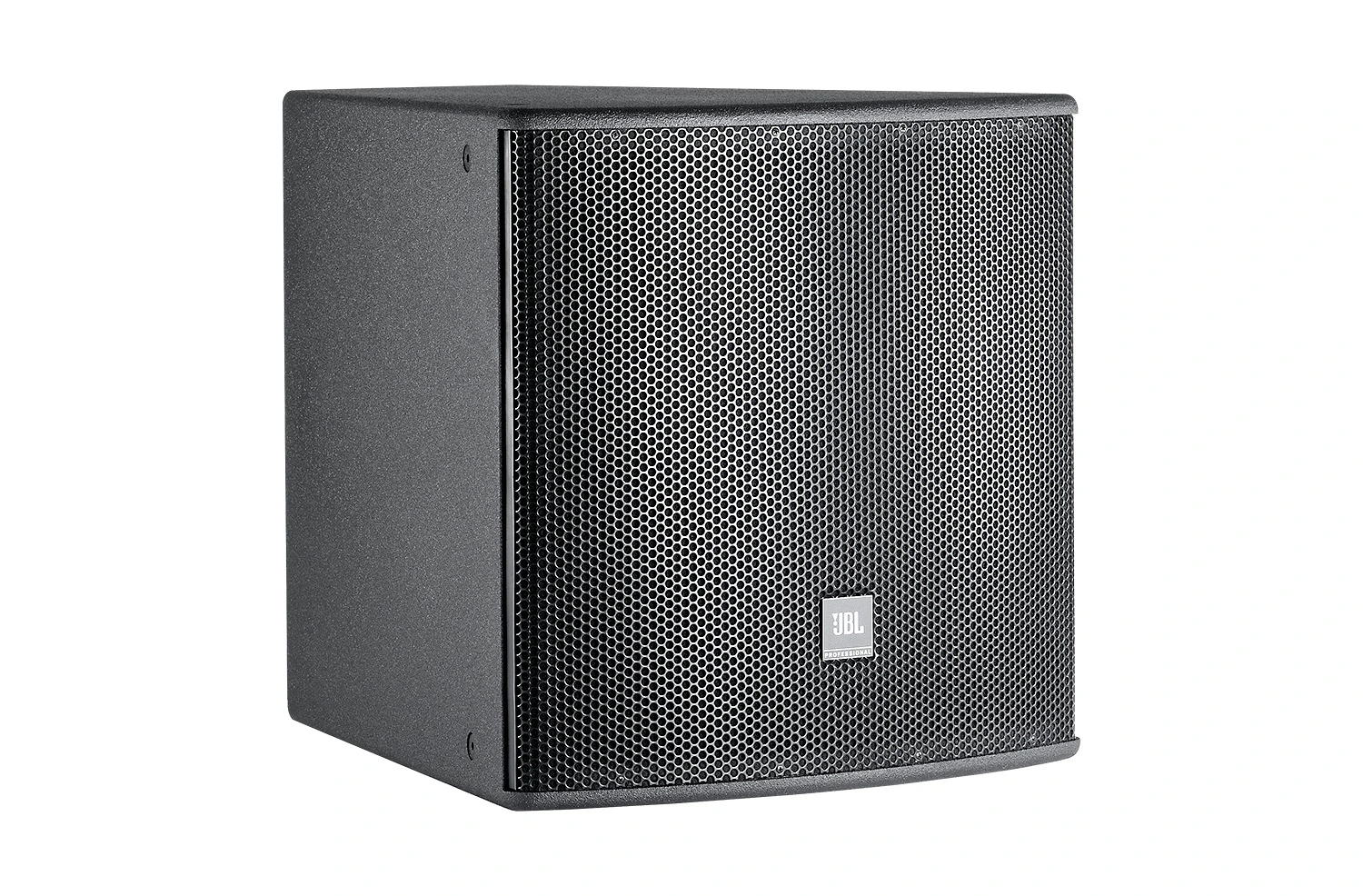

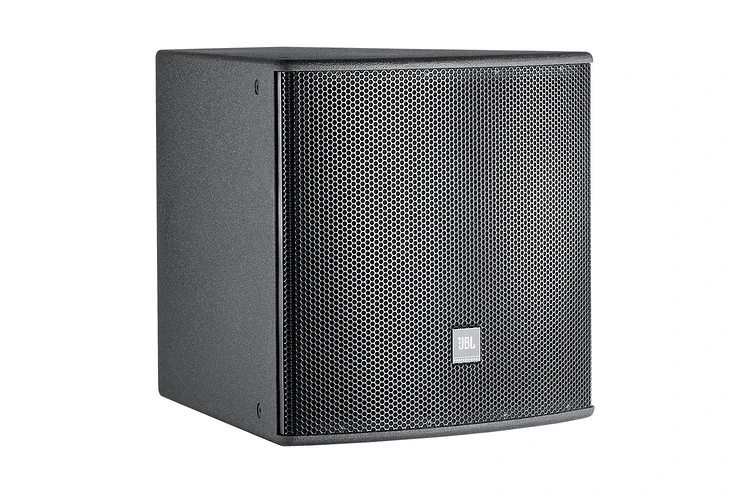

AL7115 نظام مكبر صوت منخفض التردد عالي الطاقة يتضمن وحدة تشغيل واحدة للترددات المنخفضة بقطر 380 ملم (15 بوصة) بتقنية Differential Drive® في تكوين محمَّل من الأمام ومزوّد بمنفذ تهوية. الخزانة شبه المنحرفة مزودة بنقاط تعليق ملولبة M10. وتتوفر أقواس تثبيت مصممة مسبقًا لتكوين المصفوفات. ويندرج AL7115 ضمن سلسلة JBL للتطبيقات الهندسية (AE Application Engineered Series)، وهي عائلة متنوعة من مكبرات الصوت لمجموعة واسعة من التطبيقات.
To improve reliability in weather conditions and reduce water ingress, cabinet dimensions of WRC & WRX models may be different than standard model dimensions. Contact CustomAudio@harman.com for drawings and/or dimension information of WRC & WRX models.)
| الحجم | |
|
|
470 KB |
| الحجم | |
|
|
1.12 MB |
|
|
86.1 KB |
| الحجم | |
|
|
4.05 MB |
| الحجم | |
|
|
2.69 MB |
|
|
3.8 MB |
| الحجم | |
|
|
21 MB |
| الحجم | |
|
|
570 KB |
إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.
| Frequency Range (-10dB) | 40 Hz – 4.2 kHz |
| Frequency Response (±3 dB) | 47 Hz - 3.0 kHz |
| Transducer Power Rating (AES) | 1000 W (4000 W peak), 2 hrs |
| System Power Rating | 600 W (2400 W peak), 100 hrs |
| Maximum SPL (1m) | 50 Hz –125 Hz: 127 dB-SPL cont avg (133 dB peak) 125 Hz – 800 Hz: 126 dB-SPL cont avg (132 dB peak) |
| System Sensitivity (1w @ 1m) | 50 Hz – 125 Hz: 97 dB125 Hz – 800 Hz: 97 dB |
| Nominal Impedance | 8 ohms |
| LF Driver | 1 x JBL 2265H 380 mm (15 in) Differential Drive driver with 75 mm (3 in) dual voice coil |
| Enclosure | Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood |
| Suspension Attachment | 13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware |
| Finish | Black DuraFlex™ finish.White available upon request. |
| Grille | Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing. |
| Input Connector | NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through. |
| Environmental | Mil-Std 810; IP-x3 per IEC529 |
| Dimensions (H x W x D in vertical orientation) | 548 x 561 x 657 mm(21.6 x 22.1 x 25.9 in) |
| Net Weight (each) | 25.9 kg (57 lb) |
| Optional Accessories | M10 x 35 mm forged shoulder eyebolts with washers. Optional planar array frame kit. See AE Series Bracket Guide. |
| Nominal LF Driver Impedance | 8 ohms |
