AW595

Loa Ngoài Trời Công Suất Cao 2 Đường Tiếng Có 1 x 15" LF & Còi Xoay Được

AW595
Hình ảnh lớn hơn

Các bộ phận được niêm phong trên các mẫu LS (ảnh không phải LS được hiển thị).

Loa 2 Chiều Công Suất Cao Chống Thời Tiết với 1 x 15" LF & Horn Xoay Được

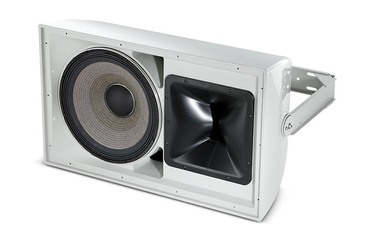

AW595 là một hệ thống loa toàn dải công suất cao, nhẹ, 2 chiều bao gồm driver tần thấp JBL Differential Drive với cuộn dây kép và khe từ kép 2265H-1 380 mm (15 in) và driver nén tần cao 2432H với lỗ ra 38 mm (1,5 in), cuộn dây giọng nói 75 mm (3 in). Hướng dẫn sóng Progressive Transition định dạng lớn cung cấp phủ sóng tuyệt vời 90° x 50°. Hướng dẫn sóng có thể xoay được để hệ thống loa có thể được sử dụng theo hướng dọc hoặc ngang. Hệ thống được trang bị bộ biến áp 400 W 70/100V. Một giá đỡ lắp ráp hình chữ U chất lượng cao xử lý chống thời tiết được kèm theo và cho phép lắp đặt dễ dàng trên các bề mặt phẳng hoặc trong các góc 90°. Vỏ được chế tạo từ composite thủy tinh nhiều lớp và được gia cố nặng để tối đa hóa hiệu suất tần thấp. Lưới thép không gỉ dày 14 inch, được lót bằng bọt tế bào mở và lưới thép không gỉ, cung cấp sự bảo vệ tuyệt vời trong những môi trường khắc nghiệt nhất. AW595 là một phần của AE Series của JBL, một dòng sản phẩm loa đa năng được thiết kế cho nhiều ứng dụng khác nhau.



Tính năng

  • Vỏ bao toàn bộ bằng thủy tinh sợi chống thời tiết
  • Độ phủ 90° x 50°
  • Trình điều khiển tần số thấp Differential Driver® 2265H-1
  • Trình điều khiển nén tần số cao 2432H
  • Hướng dẫn sóng PT™ Progressive Transition lớn để kiểm soát hoa văn tuyệt vời và méo tiếng thấp
  • Hướng dẫn sóng có thể xoay để định hướng theo chiều dọc hoặc ngang
  • Có sẵn với lớp hoàn thiện xám và đen
  • Bao gồm Bộ biến đổi 400 W, 70/100V
  • Bao gồm Giá đỡ gắn kiểu U


Ứng dụng

  • Cơ sở thể thao
  • Địa điểm giải trí chủ đề
  • Trung tâm giải trí ngoài trời
  • Công viên nước


Tải xuống

Specifications
  Kích thước Đã tải lên
file type icon AW595 Spec Sheet
cập nhật: Thg 10 2020
1 MB Thg 10 2020
Brochures
  Ngôn ngữ Kích thước Đã tải lên
file type icon Loudspeakers for Sports Facilities
en cập nhật: Thg 7 2024
en  6 MB Thg 7 2024
CAD Drawings
  Kích thước Đã tải lên
file type icon AW/AWC Drawings PDF
cập nhật: Thg 10 2020
300 KB Thg 10 2020
file type icon AW & AWC 2D & 3D CAD Drawings
cập nhật: Thg 2 2021
10 MB Thg 2 2021
Compliances
  Kích thước Đã tải lên
file type icon AW Series Declaration of Conformity
cập nhật: Thg 10 2020
100 KB Thg 10 2020
Simulation Data
  Phiên bản Kích thước Đã tải lên
file type icon JBL Pro ALL CLF Files
phiên bản 12-10-21, cập nhật: Thg 5 2023
12-10-21  20 MB Thg 5 2023
file type icon Ease SPK/DLL Files - Full JBL Pro Line
cập nhật: Thg 5 2024
  20 MB Thg 5 2024
Ease Data
  Kích thước Đã tải lên
file type icon AW-AWC Ease Files
cập nhật: Thg 10 2019
900 KB Thg 10 2019
file type icon AW Series - EASE GLL
cập nhật: Thg 3 2026
2 MB Thg 3 2026
CLF Files
  Kích thước Đã tải lên
file type icon AW-AWC CLF Files
cập nhật: Thg 10 2019
1 MB Thg 10 2019
Install Guides
  Kích thước Đã tải lên
file type icon AW Bracket Instructions
cập nhật: Thg 10 2020
60 KB Thg 10 2020

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range (-10dB) 35 Hz – 20 kHz
Frequency Response (±3 dB) 55 Hz – 19 kHz
Coverage Pattern 90° x 50°, rotatable waveguide
Directivity Factor (Q) 12.6
Directivity Index (DI) 11 dB
Crossover Frequency 1.2 kHz
System Power Rating 600 W (2400 W peak), 100 hrs
Maximum SPL (1m) 128 dB-SPL cont avg (134 dB peak)
System Sensitivity (1w @ 1m) 100 dB SPL
Transformer Taps 70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver 1 x JBL 2265H 380 mm (15 in.) Differential Drive® driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance 8 ohms
LFD Sensitivity (1W @ 1m, within operational band) 98 dB SPL
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance 8 ohms
HFD Sensitivity (1W @ 1m) 113 dB SPL
Waveguide PT-H95HF-1
Enclosure Hand-Laminated Fiberglass, gray gelcoat (black available)
Suspension Attachment 2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille Three layer grille assemblies consisting of 14-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Input Connector CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental IP55C per IEC529
Dimensions (H x W x D in horizontal cabinet orientation) 485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)
Net Weight 28.3 kg (62.5 lb)
Crossover Modes Passive
