AW595

Højeffekts 2-vejs alt-vejr højtaler med 1 x 15" LF og rotérbar horn

AW595
Større billeder

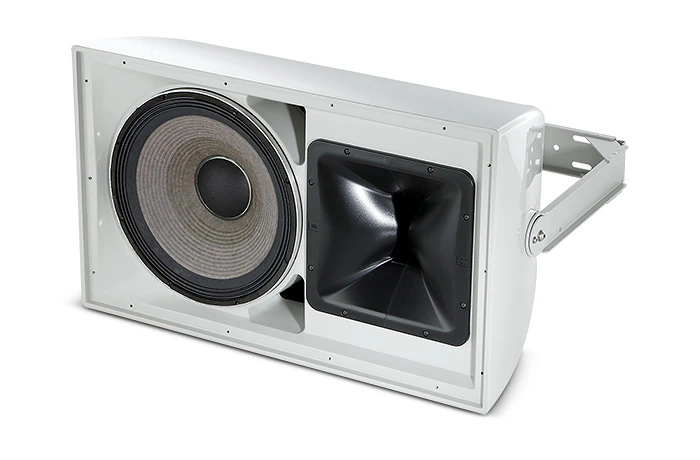

Dele er forseglet på LS-modeller (foto viser ikke-LS-version).

High Power 2-Way All Weather Loudspeaker med 1 x 15" LF & rotérbar horn

AW595 er et højeffekt-, let-, 2-vejs-højttalersystem med fuld rækkevidde, bestående af JBL Differential Drive dual voice coil og dual magnetic gap 2265H-1 380 mm (15 tommer) lavfrekvensdriver og 2432H højfrekvensdriver med 38 mm (1,5 tommer) udgang og 75 mm (3 tommer) voice coil kompressionsdriver. Den store Progressive Transition waveguide giver udmærket 90° x 50° dækning. Waveguide'et er rotérbar, så højttalersystemet kan bruges i både lodret og vandret orientering. Systemet er udstyret med en 400 W 70/100V transformer. En robust vejrbehandlet U-formet monteringsklampe er inkluderet og tillader nem installation på flade overflader eller i 90° hjørner. Kabinettet er konstrueret af multilayer glascomposit og er tungt forsterket for at maksimere lavfrekvenspræstationen. Rustfrit stål gitteret på 14 gauge, bakket op af åbencelleskum og rustfrit stål net, giver fremragende beskyttelse i de hårdeste miljøer. AW595 er del af JBL's AE Series, en alsidigt familie af højttalere beregnet til en bred vifte af applikationer.



Funktioner

  • Weather-Resistant, All Fiberglass Enclosure
  • 90° x 50° Coverage
  • 2265H-1 Differential Driver® Low- Frequency Driver
  • 2432H High Frequency Compression Driver
  • Large PT™ Progressive Transition waveguide for excellent pattern control and low distortion
  • Rotatable wave guide for vertical or horizontal orientation
  • Available in Gray and Black finish
  • 400 W, 70/100V Transformer Included
  • U-type Mounting Bracket Included


Applications

  • Sports Facilities
  • Themed Entertainment Venues
  • Outdoor Entertainment Centers
  • Water Parks


Downloads

Specifications
  Størrelse Uploadet
file type icon AW595 Spec Sheet
opdateret: okt 2020
1,12 MB okt 2020
Brochures
  Sprog Størrelse Uploadet
en  5,71 MB jul 2024
CAD Drawings
  Størrelse Uploadet
file type icon AW/AWC Drawings PDF
opdateret: okt 2020
284 kB okt 2020
file type icon AW & AWC 2D & 3D CAD Drawings
opdateret: feb 2021
10,8 MB feb 2021
Compliances
  Størrelse Uploadet
141 kB okt 2020
Simulation Data
  Version Størrelse Uploadet
file type icon JBL Pro ALL CLF Files
version 12-10-21, opdateret: maj 2023
12-10-21  24 MB maj 2023
  21 MB maj 2024
Ease Data
  Størrelse Uploadet
file type icon AW-AWC Ease Files
opdateret: okt 2019
867 kB okt 2019
file type icon AW Series - EASE GLL
opdateret: mar 2026
2,48 MB mar 2026
CLF Files
  Størrelse Uploadet
file type icon AW-AWC CLF Files
opdateret: okt 2019
1,45 MB okt 2019
Install Guides
  Størrelse Uploadet
file type icon AW Bracket Instructions
opdateret: okt 2020
58,1 kB okt 2020

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Range (-10dB) 35 Hz – 20 kHz
Frequency Response (±3 dB) 55 Hz – 19 kHz
Coverage Pattern 90° x 50°, rotatable waveguide
Directivity Factor (Q) 12.6
Directivity Index (DI) 11 dB
Crossover Frequency 1.2 kHz
System Power Rating 600 W (2400 W peak), 100 hrs
Maximum SPL (1m) 128 dB-SPL cont avg (134 dB peak)
System Sensitivity (1w @ 1m) 100 dB SPL
Transformer Taps 70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver 1 x JBL 2265H 380 mm (15 in.) Differential Drive® driver with 75 mm (3 in) dual voice coil
Nominal LF Driver Impedance 8 ohms
LFD Sensitivity (1W @ 1m, within operational band) 98 dB SPL
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal HF Driver Impedance 8 ohms
HFD Sensitivity (1W @ 1m) 113 dB SPL
Waveguide PT-H95HF-1
Enclosure Hand-Laminated Fiberglass, gray gelcoat (black available)
Suspension Attachment 2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille Three layer grille assemblies consisting of 14-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Input Connector CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental IP55C per IEC529
Dimensions (H x W x D in horizontal cabinet orientation) 485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)
Net Weight 28.3 kg (62.5 lb)
Crossover Modes Passive
