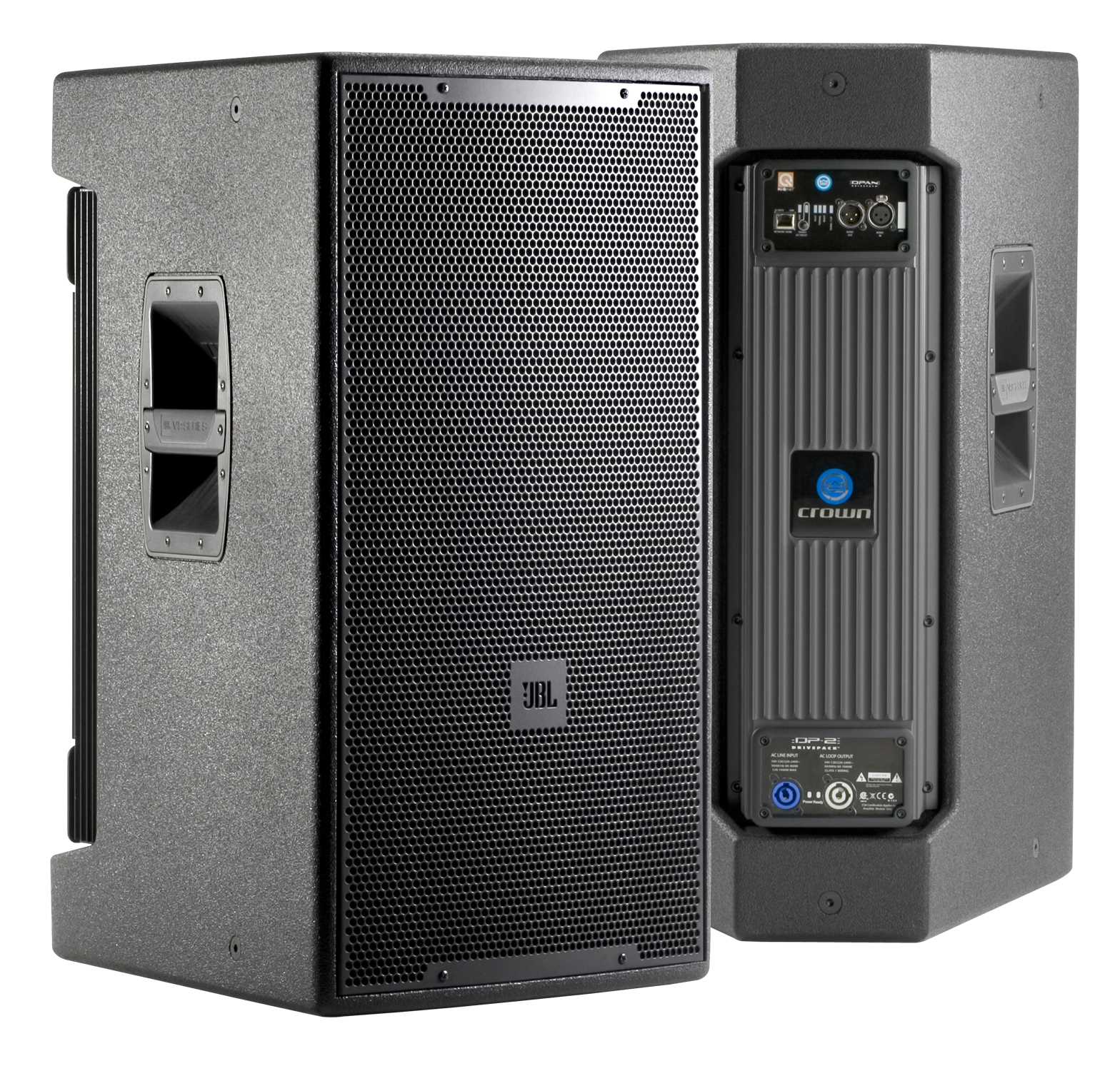

JBL Professional VP7215/64DP

Större bilder

Strömfördelad 15 tums 2-vägs integrerad högtalarsystem

VP7215/64DPAN är ett strömfördelat 15" 2-vägs integrerat högtalarsystem med 2200 watts toppeffekt, 1100 watts kontinuerlig effekt och inbyggd digital signalbehandling.

Funktioner

Strömförsörjd bi-amplifierad fulltonshögtalare med JBL DrivePack®-teknik för bärbar eller installerad användning.
2200 Watts toppeffekt, 1100 Watts kontinuerlig effekt.
HiQnet™-kompatibel; nätverksstyrning.
15-tums Differential Drive®-bas för utökat bassutbud.
60° x 40°-täckning.
Stilfull och ergonomiskt utformad pulverlackerad diecast aluminiumhandtag.
Sex 3-tums flygskenor för upphängning och fjorton M10-monteringspunkter (valfritt avtageliga flygfittings och smidda öglehultskits tillgängliga).

Nedladdningar

Dokument

	Språk	Storlek	Uppladdat
VP Series Brochure uppdaterad: apr 2026		2,73 MB	apr 2026
DPDA Input Module Spec Sheet uppdaterad: apr 2026		475 KB	apr 2026
VP7215/64DP Spec Sheet uppdaterad: apr 2026		1,08 MB	apr 2026

Specifications

	Storlek	Uppladdat
VP DPDA Spec Sheet uppdaterad: jul 2019	5,85 MB	jul 2019
DPDA Input Module Spec Sheet uppdaterad: jul 2019	475 KB	jul 2019
VP7215/64DP Spec Sheet uppdaterad: jul 2019	759 KB	jul 2019

Manuals

	Storlek	Uppladdat
VP User's Guide uppdaterad: okt 2019	1,54 MB	okt 2019

Brochures

	Storlek	Uppladdat
VP Series Brochure uppdaterad: jul 2019	2,73 MB	jul 2019

CAD Drawings

	Storlek	Uppladdat
VP Series uppdaterad: okt 2019	2,54 MB	okt 2019
VP7215/64DP 3D DXF uppdaterad: jul 2019	341 KB	jul 2019
VP7215/64DP/95DP 2D DXF uppdaterad: okt 2019	217 KB	okt 2019
VP7215/64DP 2D PDF uppdaterad: jul 2019	54,4 KB	jul 2019

Compliances

	Storlek	Uppladdat
VP Series Declaration of Conformity uppdaterad: okt 2019	93,3 KB	okt 2019

Simulation Data

	Version	Storlek	Uppladdat
Ease SPK/DLL Files - Full JBL Pro Line uppdaterad: maj 2024		21 MB	maj 2024
JBL Pro ALL CLF Files version 12-10-21, uppdaterad: maj 2023	12-10-21	24 MB	maj 2023

Ease Data

	Storlek	Uppladdat
VP Series Ease Files uppdaterad: okt 2019	261 KB	okt 2019

Images

	Storlek	Uppladdat
VP7215 Photo uppdaterad: jul 2019	1,44 MB	jul 2019

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Reservdelar och service

Specifikationer

Frequency Range	45 Hz to 20 kHz (-10 dB)
Frequency Response	60 Hz to 18 kHz ( ± 3 dB)
Coverage Pattern	60°x 40° rotatable waveguide
Directivity Factor (Q)	15.8
Directivity Index (DI)	12 dB
Maximum Peak Output1	137 dB SPL 1m
Low Frequency Section	JBL 2265G, 381 mm (15 in) dia.,76 mm (3 in) Dual Coil neodymium Differential Drive®, Direct Cooled
Bandpass Nominal Impedance	4 ohms
High Frequency	JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit
DP2 Internal Amplification Output (at nominal load)	2200 Watts Peak, 1100 Watts Continuous
DP2 Output (Continuous IEC shaped pink noise into rated load impedance)	750LF/350HF Watts
DP2 Output Section	2-Channel, Class I
Audio Input Connector	XLR with loop-through
Signal Processing	DSP Based, resident in Input Module
System Management	DSP based limiters for mechanical and thermal protection
AC Power Operating Range	Auto Select 90-132VAC/216-264VAC, 50/60Hz
AC Input Connector	Neutrik PowerCon
AC Loop-thru	Neutrik PowerCon
AC Current Requirement	6A per system at 120V, 3A per system at 240V
Box Construction	5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish.
Suspension System	6 standard air-cargo 3 in. track and 14 M10 fittings
Grille	14 Gauge Black powder-coated perforated steel with foam backing
Dimensions (H x W x D)	765.3 x 447.6 x 523.5 mm(30.13 x 17.62 x 20.61 in.)
Net Weight	38.6 kg (85 lb)
