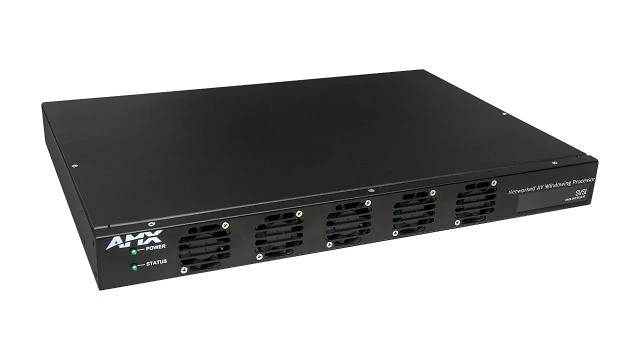

JBL Professional NMX-WP-N2410 Windowing Processor

Större bilder

NMX-WP-N2410 gör det möjligt att visa flera realtids-UHD-strömmar på en enda ström samtidigt. Detta representerar en grundläggande förändring i hur professionella AV-teknologier traditionellt har hanterat fönsterdelning, men en förändring som ökar möjligheterna och flexibiliteten samtidigt som den minskar installations- och supportkostnader. Med NMX-WP-N2410 kan användare kombinera upp till fyra HD-källor tillsammans till en enda 4K-bild, samt blanda 4K- och HD-källor i vilken konfiguration som helst.

N2400 Series Windowing Processor är en 1RU rackmonterad 4x1 fönsterdelningsapparat som ansluts till ett N2400 Series Video over IP-nätverk och tar emot upp till fyra videoströmmar från AMX N2400 Series kodare. Varje inmatning kan beskäras, skalas och positioneras enligt lagrade förinställningar (som quad, window-in-window, 3+1 osv.) eller i vilken användardefinierad konfiguration som helst. Den kombinerade utgångsvideströmmen strömmas sedan till en eller flera N2400 Series avkodare med upplösningar upp till 4K60 4:4:4. Flera 4×1 fönsterdelningsprocessorer kan staplas för att ge 7×1, 10×1, 13×1, 16×1 eller högre kapacitet.

Nedladdningar

Dokument

	Storlek	Uppladdat
Data Sheet uppdaterad: apr 2026	273 KB	apr 2026

Manuals

	Storlek	Uppladdat
User Manual - NMX-WP-N2410 N2400 Series Windowing Processor, 4x1, Rev 1 uppdaterad: okt 2020	4,24 MB	okt 2020

CAD Drawings

	Storlek	Uppladdat
Pictorial Drawing (PDF) – N1512, N2410, N2510 uppdaterad: aug 2021	60,1 KB	aug 2021
Pictorial Drawing (DWG) – N1512, N2410, N2510 uppdaterad: aug 2021	188 KB	aug 2021

Software

	Version	Storlek	Uppladdat
SVSI N-Able Mac version 5.2.2, släppt: apr 2025	5.2.2	219 MB	apr 2025
SVSI N-Able PC version 5.2.2, släppt: apr 2025	5.2.2	116 MB	apr 2025

Firmware

	Version	Storlek	Uppladdat
SVSI N2400 Series Windowing Processor Firmware Updater version 2.2.40, släppt: maj 2022	2.2.40	49,7 MB	maj 2022

Quick Start Guides

	Storlek	Uppladdat
Quick Start Guide - NMX-WP-N2410 N24XX Series Windowing Processor, 4x1 uppdaterad: okt 2020	987 KB	okt 2020

Programming Guides

	Storlek	Uppladdat
API Command LIst - SVSI N2410 Rev. A uppdaterad: okt 2020	229 KB	okt 2020

Product Guides

	Storlek	Uppladdat
NET-SVSI-MIB.txt uppdaterad: aug 2021	94,5 KB	aug 2021
N-Series Stream Compatibility uppdaterad: jun 2024	431 KB	jun 2024

Install Guides

	Storlek	Uppladdat
SVSI Networked AV - Pre-Implementation Guide uppdaterad: jun 2024	1,17 MB	jun 2024

Om någon av länkarna ovan resulterar i konstiga tecken i din webbläsare, högerklicka på filen för att spara den på din dator.

Funktioner

Up to 4 Video Streams – Accepts up to four independent video streams in addition to user-defined static backgrounds.
4x1 Windowing + Stacking – 4×1 windowing with stacking capability.
4K60 4:4:4 Output – Output to the latest displays with no loss of quality.
Built-In Web Interface – Easy-to-use, built-in web browser interface provides pallets to manipulate each ‘window’ stream: Crop, scale and position in seconds.
Audio Matrix Switch – Built-in audio matrix switch allows selection of any audio stream for Windowing Processor output.
Locate Anywhere on the Video Network – Networked AV inputs and outputs mean the N2410 does not have to be located near the sources or the displays, which often have space limitations.
Retrofit Capable – Easily retrofits to an existing N2400 Series video network.

Specifikationer

Dimensions (H x W x D)	1.75" x 17.25" x 12" (4.5 cm x 43.8 cm x 30.5 cm)
Signal Type Support	Input: Up to four N2400 network video sources over Ethernet; Output: N2400 network video over Ethernet
Video Input Resolutions	Minimum resolution of 640x480p; Maximum horizontal resolution of 4096 or a vertical resolution of 2160; See Data Sheet for details.
Video Output Resolutions	Supports most common UHD up to 4096x2160
Front Panel Components	Reset button, Power LED, Status LED, Diagnostic LEDs. See Data Sheet for details.
Rear Panel Components	One 120 Volt AC power input, 8-wire RJ45 female, 10/100/1000 Mbps 10/100/1000Base-T auto-sensing gigabit Ethernet switch port, 1000 Mbps 1000Base-T gigabit Ethernet switch ports. See Data Sheet for details.
FG Numbers	FGN2410
