Control 24CT Micro Plus

Música de Fundo Altifalante de Tecto

Control 24CT Micro Plus
Imagens maiores

Coluna de Tecto para Música de Fundo

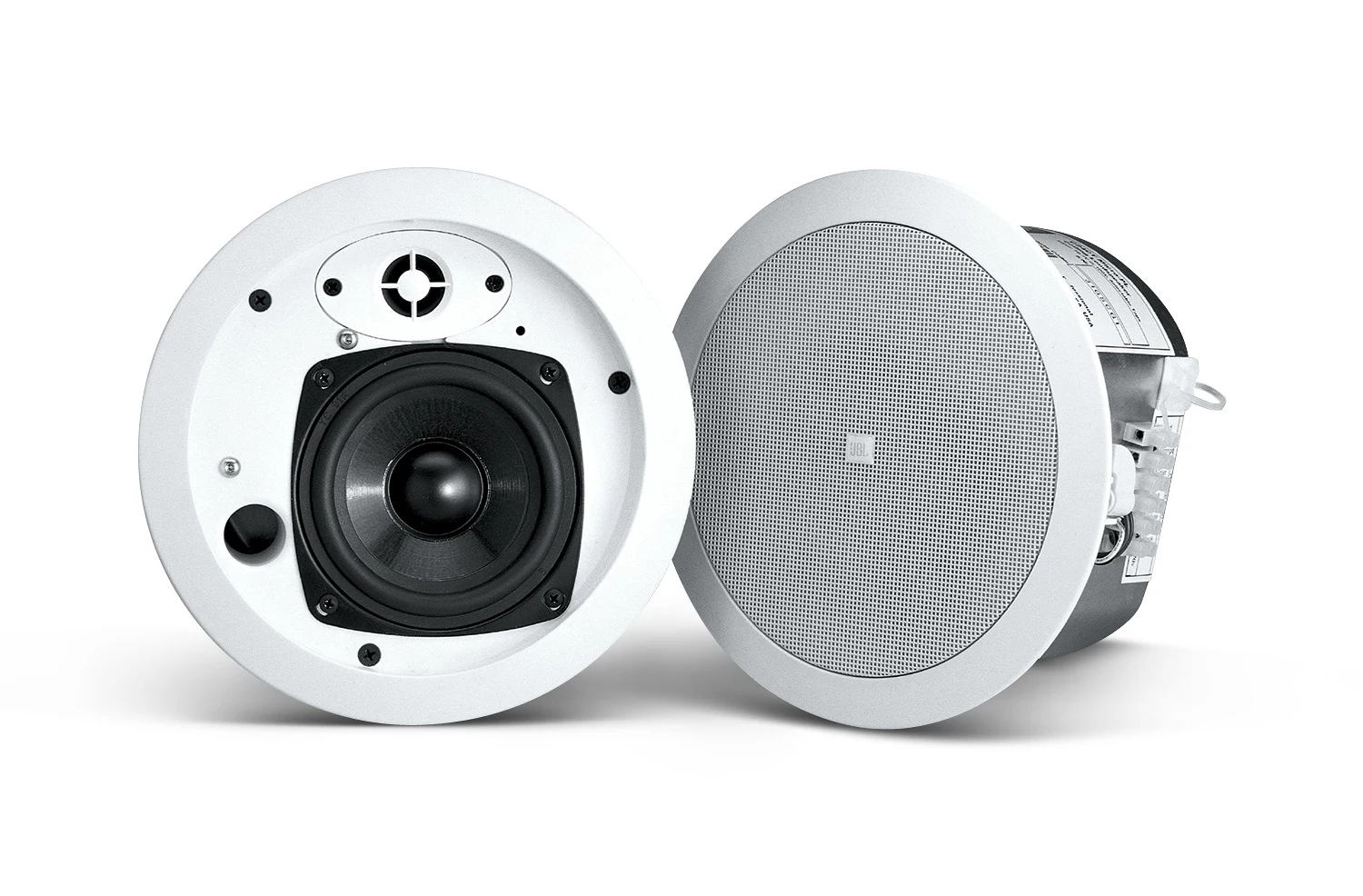

O Control 24CT MicroPlus é um coluna compacta de embutir no tecto, oferecendo som completo e de elevada qualidade para sistemas de música de fundo e música-mais-chamadas.



Características

  • Cobertura cónica de 150°.
  • Resposta em frequência suave.
  • Rede divisora de frequências avançada proporciona cobertura muito uniforme em toda a área de audição.
  • Componentes:
    Woofer de 115 mm (4,5 pol.), cone de grafite moldado por injeção com suspenção de borracha butílica.
    Tweeter de policarbonato de 12 mm (0,5 pol.) para resposta estendida.
  • Inclui transformador multi-tomada de 25 W para sistemas de 70 V/100 V.
  • Profundidade rasa de 105 mm (4,1 pol.) desde a parte traseira do painel.
  • Fornecido com grelha, caixa traseira e calhas para azulejos para instalação rápida e fácil armazenamento.


Descarregamentos

Specifications
  Versão Tamanho Carregado
file type icon Control® 24CT Micro Plus Spec Sheet
versão B, atualizado: out 2020
1 MB out 2020
Manuals
  Versão Tamanho Carregado
file type icon Control 24C/CT Micro Manual
versão D, atualizado: nov 2020
400 KB nov 2020
file type icon MTC-TCD Thick-Ceiling Dogear
atualizado: out 2019
  40 KB out 2019
  200 KB out 2020
file type icon Ceiling Speaker Accessory Guide
versão A, atualizado: mai 2026
100 KB mai 2026
Brochures
  Versão Idioma Tamanho Carregado
file type icon Control Contractor Brochure (2025)
en versão A, atualizado: mar 2026
en  20 MB mar 2026
file type icon Control Contractor Brochure (2024)
en versão D, atualizado: fev 2024
en  10 MB fev 2024
file type icon Control Contractor Brochure (2026)
en atualizado: mar 2026
  en  20 MB mar 2026
CAD Drawings
  Tamanho Carregado
700 KB out 2020
3 MB out 2020
BIM Objects
  Tamanho Carregado
file type icon CONTROL 24CT MICROPLUS BIM Object
atualizado: ago 2019
ago 2019
Compliances
  Tamanho Carregado
200 KB dez 2019
100 KB out 2019
Software
  Versão Tamanho Carregado
download icon for Ceiling Speaker System Worksheet Ceiling Speaker System Worksheet
versão 2, publicado: fev 2020
2   10 KB fev 2020
download icon for Ceiling Subwoofer Worksheet Ceiling Subwoofer Worksheet
publicado: nov 2020
  10 KB nov 2020
Simulation Data
  Versão Tamanho Carregado
file type icon JBL Pro ALL CLF Files
versão 12-10-21, atualizado: mai 2023
12-10-21  20 MB mai 2023
Accessories
  Tamanho Carregado
200 KB set 2021
Speaker Tunings
  Versão Tamanho Carregado
file type icon Commercial, CBT, and AWC Tunings 220616
versão A, atualizado: mai 2023
600 KB mai 2023
Install Guides
  Tamanho Carregado
file type icon Guide to Business Music
atualizado: out 2020
50 KB out 2020
20 KB out 2020
Images
  Tamanho Carregado
200 KB abr 2019

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range 80 Hz - 25 kHz
Power Capacity 30 W Continuous Program Power; 15 W Continuous Pink Noise
Transformer Taps 70 V: 25 W, 12 W, 6 W taps100 V: 25 W, 12 W taps
Nominal Sensitivity 85 dB SPL @ 1 m (3.3 ft)
Coverage Angle 150° conical
Crossover Frequency 3.5 kHz, 3rd order low-pass plus 3rd order high-pass with conjugate
Maximum SPL (1m) 99 dB @ 1 m (3.3 ft), 25 W tap
Low Frequency 115 mm (4.5 in) IMG (injection molded graphite), 24 mm (1 in) voice coil
High Frequency 12 mm (0.5 in) polycarbonate

Acessórios

MTC-48TRx12 | Carril de Telha para Placas de Teto 4' x 4'
MTC-48TRx12 Main photo
Imagens maiores
MTC-48TRx12 detail thumbnail #1

Calha de Telha para Painéis de Teto de 4' x 4'

MTC-48TRx12 é uma calha de telha acessória para instalar muitos altifalantes de teto JBL em painéis de teto de 4 pés por 4 pés
(1200 x 1200 mm; 48 x 48 polegadas) em aplicações de teto suspenso.

  • Pode ser utilizado com qualquer coluna de teto JBL que tenha o sistema de montagem C-ring/tile-rail.
    Inclui (no lançamento do produto):
    • Control 24C/CT Micro & 24CT MicroPlus
    • Control 24C/CT, 26C/CT, 19CS/CST
    • Control 47C/T, 47LP, 47HC, 40CS/T, 42C
    • Control 226C/T
    • 8124/8128
    • Não é adequado para colunas JBL que se instalam com tile bridges (como a Série CSS, 8138, C227C/CT, modelos da Série C300). Contacte o Serviço de Atendimento ao Cliente da JBL Professional para obter a lista de compatibilidade mais actualizada.
  • A ranhura em V invertida oferece suporte à grelha de tile rail em caso de falha da placa de teto, reduzindo simultaneamente a transferência de vibração para – e ruído proveniente de – o sistema de grelha de placas de teto.
  • Espessura de metal de 1,2 mm (0,05 pol.) oferece o suporte adicional necessário para vãos longos.
  • Múltiplos furos de montagem C-ring. Localizações de furos adicionais perfuráveis pelo instalador.
  • Um MTC-48TRx12 é um pacote de 12 tile rails, suficiente para 6 colunas (2 por coluna).
