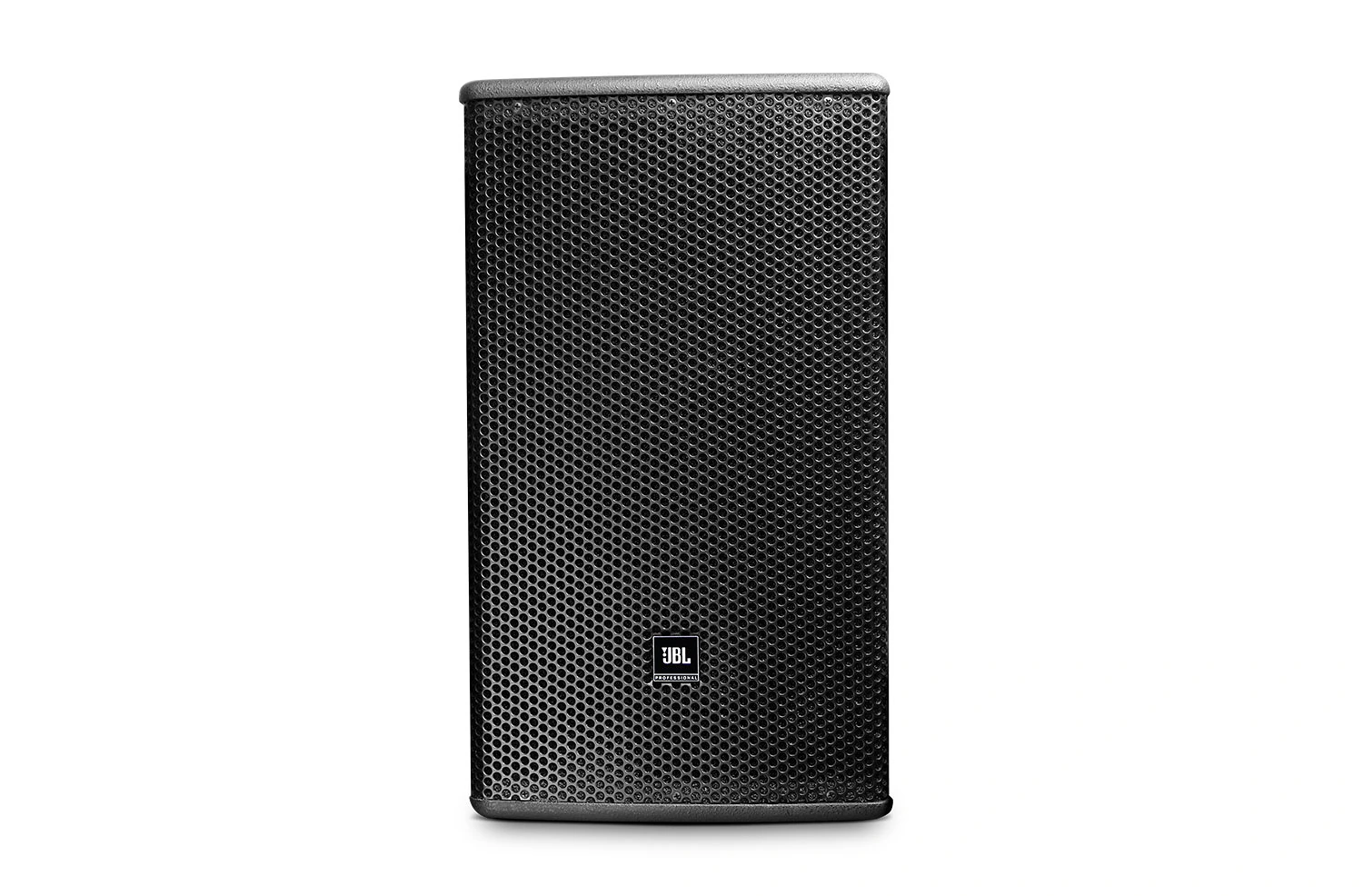

JBL Professional AC195

Imagens maiores

Coluna de 2 Vias com Corneta de 90° x 50°

AC195 é um sistema de coluna compacto de 2 vias com gama completa, constituído por um controlador de baixa frequência de 258 mm (10 pol.) e um controlador de compressão com saída de 25 mm (1 pol.)/bobine de voz de 35 mm (1,5 pol.). O guia de onda PT™ Progressive Transition rotativo oferece cobertura de 90° por 50° na orientação vertical do gabinete. Os divisores de frequência passivos com inclinação elevada minimizam a sobreposição de banda e a resposta fora do eixo bem controlada.

O gabinete está equipado com pontos de suspensão roscados M10. Quatro inserções roscadas localizadas na parte traseira do gabinete permitem a fixação de um MultiMount® ou outro tipo de montagem semelhante.

AC195 faz parte da Série Application Engineered (AE) da JBL, uma família versátil de colunas para uma grande variedade de aplicações de instalação fixa

Características

Caixa compacta
Transdutor de baixa frequência de 258 mm (10 pol.)
Guia de ondas rotável em campo Progressive Transition™ 90° x 50° com saída de 25 mm (1 pol.) e controlador de compressão de bobina de voz de 35 mm (1,5")
Conectores duplos Neutrik NL4 mais terminais de parafuso
Múltiplos pontos de fixação para flexibilidade máxima

Aplicações

Espaços de Performance
Discotecas & Bares
Locais de Culto
Espaços Multimédia
Espaços de Retail & Hospitalidade
Salas de Apresentação
Instalações Educacionais

Descarregamentos

Specifications

	Tamanho	Carregado
AC195 Spec Sheet atualizado: abr 2019	500 KB	abr 2019

Brochures

	Idioma	Tamanho	Carregado
Loudspeakers for Sports Facilities atualizado: jul 2024		6 MB	jul 2024

CAD Drawings

	Versão	Tamanho	Carregado
AE Expansion Series Customer Drawings versão 1.0, atualizado: mar 2025	1.0	6 MB	mar 2025
AE Expansion Series Brackets Customer Drawings versão 1.0, atualizado: mar 2025	1.0	400 KB	mar 2025

Simulation Data

	Versão	Tamanho	Carregado
AE Expansion Series - EASE GLL versão 1.0, atualizado: mar 2025	1.0	300 KB	mar 2025
AE Expansion Series - CLF Files versão 1.0, atualizado: mar 2025	1.0	800 KB	mar 2025

Declaration of Conformity

	Versão	Idioma	Tamanho	Carregado
AE Expansion Series - EU Declaration of Conformity versão 1.0, atualizado: mar 2025	1.0		80 KB	mar 2025

Se algum dos links acima resultar em caracteres estranhos no seu navegador, clique com o botão direito no ficheiro para o guardar no seu computador.

Peças e serviço

Especificações

Frequency Range (-10dB)	68 Hz - 20 kHz
Frequency Response (±3 dB)	85 Hz - 18kHz
System Sensitivity (1w @ 1m)	95 dB
Nominal Impedance	8 ohms
Maximum SPL (1m)	118 dB (124 dB peak)
System Power Rating	300W (1200W peak), 2 hrs (AES rated)
Coverage Pattern	90° x 50° (H x V)
Crossover	1.8 kHz
LF Driver	1 x 10" woofer (P/N: 5050692), 258 mm (10 in) driver with 66 mm (2.5 in) voice-coil
HF Driver	1 x 2408H-2 driver with 25 mm (1 in) exit/38 mm (1.5 in) voice-coil
Input Connector	Dual Neutrik NL4MP connectors plus covered barrier trip terminals
Enclosure	15 mm multi-ply hardwood plywood
Grille	Powder coated, 1.5mm perforated steel, with acoustically transparent black foam backing
Finish	Textured black paint finish. White (-WH) available upon request. Not available with WRC & WRX finish.
Suspension Attachment	14 x M10 and 4 x M10 for Wall Mount Bracket. Optional U-bracket, L-bracket and wall-mount bracket
Dimensions (H x W x D)	535 mm x 310 mm x 329 mm 21.0 in x 12.2 in x 12.9 in
Net Weight (each)	13.1 kg (28.8 lbs)
Nominal LF Driver Impedance	8 ohms
Nominal HF Driver Impedance	8 ohms
