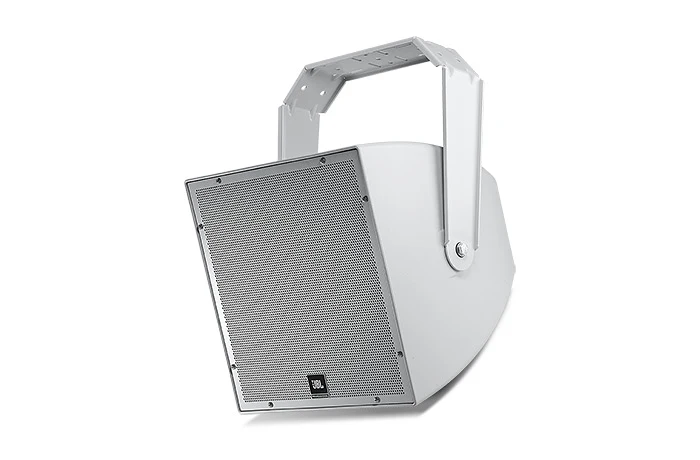

AWC15LF

Alto-Falante Compacto com Baixa Frequência à Prova de Intempéries com 15" LF

AWC15LF
Imagens Grandes

Caixa Acústica Compacta para Baixa Frequência à Prova de Intempéries com LF de 15"

O AWC15LF é uma caixa acústica compacta altamente resistente às intempéries para aumentar a capacidade de baixa frequência de um sistema de som. O AWC15LF é ideal para muitas aplicações, incluindo instalações esportivas, autódromos, estádios, parques de diversões, rodeios, pistas de patinação, locais de entretenimento temático, parques aquáticos, sistemas de música ambiente externa, piscinas e uma ampla variedade de outros tipos de locais internos e externos.

Recursos

  • Reforço de baixa frequência para aplicações externas
  • Classificação IP56 altamente resistente ao tempo
  • Componente:
    • Woofer de 380 mm (15 pol.) com cone reforçado em Kevlar e bobina de voz de 75 mm (3 pol.).
  • Capacidade de potência de 500 Watts (ruído rosa contínuo médio)
  • Faixa de frequência até 45 Hz
  • Transformador multitap 70V/100V de 300 Watts ou impedância baixa direta de 8Ω.

Downloads

Specifications
  Versão Tamanho Enviado
file type icon AWC15LF Spec Sheet
versão D, atualizado: abr 2024
638 KB abr 2024
Brochures
  Idioma Tamanho Enviado
file type icon Loudspeakers for Sports Facilities
en atualizado: jul 2024
en  5,71 MB jul 2024
CAD Drawings
  Tamanho Enviado
file type icon AW & AWC 2D & 3D CAD Drawings
atualizado: fev 2021
10,8 MB fev 2021
file type icon AWC159/15LF PDF Drawing
atualizado: out 2019
90 KB out 2019
Compliances
  Tamanho Enviado
148 KB out 2020
Speaker Tunings
  Versão Tamanho Enviado
file type icon Commercial, CBT, and AWC Tunings 220616
versão A, atualizado: mai 2023
557 KB mai 2023
CLF Files
  Tamanho Enviado
file type icon AW-AWC CLF Files
atualizado: out 2019
1,45 MB out 2019
Ease Data
  Tamanho Enviado
file type icon AW-AWC Ease Files
atualizado: out 2019
867 KB out 2019
User Guides
  Tamanho Enviado
file type icon AWC Painting Instruction
atualizado: abr 2019
40,1 KB abr 2019
EASE Files
  Tamanho Enviado
file type icon AWC GLL Files
atualizado: mai 2024
1,36 MB mai 2024

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Frequency Range (-10dB) 45 Hz – 2.2 kHz
RESPOSTA EM FREQUÊNCIA (±3 dB) 70 Hz – 1.2 kHz
System Power Rating 500 W (2000 W peak), 2 hrs. 300 W (1200 W peak), 100 hrs.
Sensitivity (2.83V @ 1m) 94 dB (Ave. 80 Hz – 300 Hz)
Maximum SPL (1m) Direct 8Ω: 121 dB (peaks of 127 dB) 300 W Tap: 119 dB (peaks of 125 dB)
Impedância nominal 8 ohms (in Direct mode)
Transformer Taps 70V: 300W, 150W, 75W, 38W 100V: 300W, 150W, 75W
LF Driver 380 mm (15 in), Kevlar-reinforced cone, with weather treatment, 75 mm (3 in) voice coil, long throw.
Enclosure ABS with Glass enclosure, heavily braced
Attachment Two M10 (course-thread) points for included U-bracket. M6 secondary safety attachment point on back panel.
Grille Corrosion-resistant zinc-rich extra-thick powder coated steel grille, 3-layer assembly with foam and woven poly mesh backing.
Input Connection CE-compliant covered barrier strip terminals. Barrier terminals accept up to 8 mm outside 4 mm inside openlug (#6 or #8) plus bare wire up to 2.5 mm2 (12 AWG) wire or spade lugs. Terminal compartment cover equipped with gland nut that forms water-tight seal with round-jacketed cables with outside diameters between 4.0 mm (0.16") and 9.0 mm (0.36")
Environmental IP56 per IEC529, with a minimum 5° downward aiming angle. Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, and ASTM G85 for acid-air/salt-spray (336 hrs).
Dimensões 486 x 486 x 479 mm (19.1 x 19.1 x 18.8), cabinet 507 mm (19.9 in) depth with gland nut 546 mm (21.5 in) including bracket extending to back
Acessórios Inclusos U-bracket, matches loudspeaker color (gray or black), zinc-rich extra-thick powder coated, steel.
Nominal LF Driver Impedance 8 ohms (in Direct mode)
Suspension Attachment Two M10 (fine-thread) points for included U-bracket. M6 secondary safety attachment point on back panel.
Net Weight (each) 20.2 kgs. (44.5 lbs.)
PADRÃO DE COBERTURA Omnidirectional
