JBL Professional ASB6128

Imagens Grandes

Subwoofer de Duplo 18 polegadas

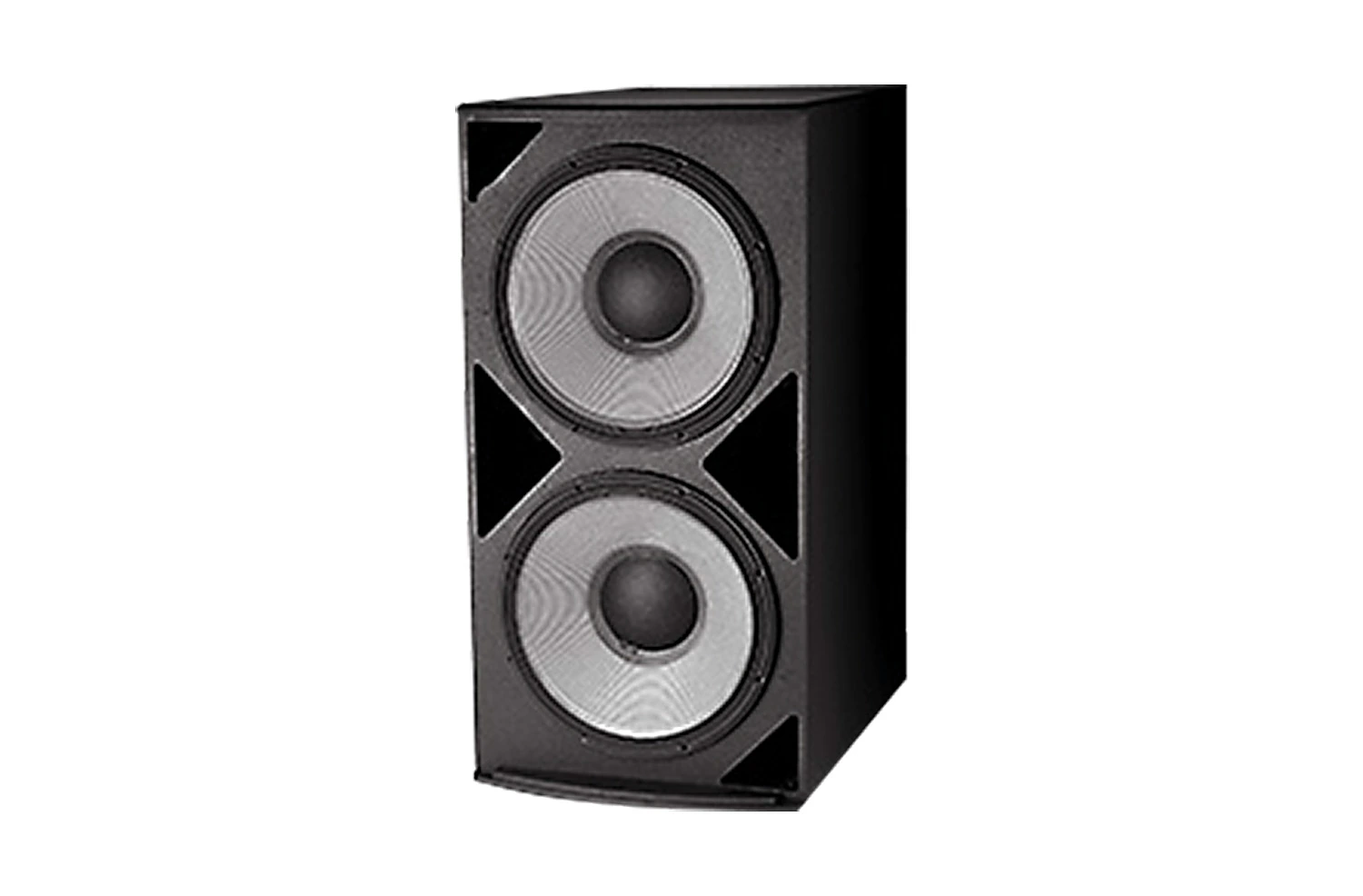

O ASB6128 é um sistema de subwoofer de alta potência constituído por dois altifalantes de baixa frequência SVG Super Vented Gap de 460 mm (18 pol.) numa configuração frontal carregada e ventilada.

Recursos

Grande área de ventilação para elevada potência de saída.
Comutável Paralelo/Discreto.
Conjunto de Sintonia FIR que Corresponde o Perfil de Fase aos Modelos Full-Range
Para aplicações de instalação fixa em espaços como instalações de artes performativas, design de som teatral, auditórios, edifícios religiosos, clubes ao vivo, discotecas/discotecas de dança, instalações desportivas e espaços temáticos de entretenimento.

Para melhorar a fiabilidade em condições meteorológicas e reduzir a entrada de água, as dimensões do gabinete dos modelos WRC & WRX podem ser diferentes das dimensões do modelo padrão. Contacte CustomAudio@harman.com para desenhos e/ou informações de dimensões dos modelos WRC & WRX.

Downloads

Specifications

	Tamanho	Enviado
ASB6128 Spec Sheet atualizado: dez 2020	367 KB	dez 2020

Manuals

	Versão	Idioma	Tamanho	Enviado
Weather Resistant Configurations versão A, atualizado: mai 2023	A		86,1 KB	mai 2023
AE/PD Connector Pinout Guide atualizado: out 2019			8,25 KB	out 2019
JBL Installed Sound Configuration Guide atualizado: out 2020			160 KB	out 2020

Brochures

	Tamanho	Enviado
AE Series Brochure atualizado: out 2020	4,05 MB	out 2020

CAD Drawings

	Versão	Tamanho	Enviado
AE Series - Revit/BIM Files versão 11.0, atualizado: jul 2024	11.0	730 KB	jul 2024
AE Series - Customer Drawings versão 2.0, atualizado: mai 2024	2.0	2,69 MB	mai 2024
AE Series - WR Models Customer Drawings versão 3.0, atualizado: abr 2026	3.0	3,8 MB	abr 2026

Software

	Tamanho	Enviado
CSC Ceiling Speaker Configurator Operating Instruction atualizado: out 2019	134 KB	out 2019

Application Guides

	Idioma	Tamanho	Enviado
Directional Bass Using 3-Element Arrays atualizado: ago 2021		570 KB	ago 2021

Se algum dos links acima resultar em caracteres estranhos em seu navegador, clique com o botão direito no arquivo para salvá-lo em seu computador.

Peças e Serviços

Especificações

Frequency Range (-10dB)	28 Hz – 1 kHz
RESPOSTA EM FREQUÊNCIA (±3 dB)	35 Hz – 1 kHz
Input Modes	Drivers Parallel / Drivers Discrete
Transducer Power Rating (AES)	2400 W (9600 W peak), 2 hrs
System Power Rating	1600 W (6400 W peak), 100 hrs
Maximum SPL (1m)	30 Hz – 100 Hz: 136 dB-SPL cont avg (142 dB peak)100 Hz – 500 Hz: 136 dB-SPL cont avg (142 dB peak)
System Sensitivity (1w @ 1m)	30 Hz – 100 Hz: 102 dB 100 Hz – 500 Hz: 102 dB
Impedância nominal	4 ohms in parallel-drive mode 2 x 8 ohms in discrete-drive mode
LF Driver	2 x JBL 2242H 460 mm (18 in) SVG™ drivers with 100 mm (4 in) voice coil
Nominal LF Driver Impedance	4 ohms in parallel-drive mode 2 x 8 ohms in discrete-drive mode
Enclosure	Rectangular cabinet, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	12 points (3 top, 3 bottom, 3 each side, 2 rear), M10 threaded hardware
Environmental	Mil-Std 810; IP-x3 per IEC529.
Net Weight (each)	161 lbs. (73 kgs)
