JBL Professional Intellivox DS380

더 큰 이미지

액티브 빔 셰이핑, 자체 전원 공급, 라우드스피커 어레이

Intellivox-DS380은 까다로운 음향 환경에서도 뛰어난 음성 명료도를 제공합니다. Intellivox-DS380은 최대 45m 거리에서 일정한 음압 레벨을 제공할 수 있으며, 음향 조건이 덜 까다로운 환경에서는 이 범위를 상당히 확장할 수 있습니다. 20개의 맞춤 설계된 4인치 라우드스피커는 16채널 클래스 D 앰프로 구동되며, 정교한 스위칭 모드 전원 공급 장치로 작동하여 수년간 안정적인 성능을 보장합니다. 라우드스피커는 당사의 특허 알고리즘에 따라 배열됩니다.

일반적인 음성 경보(생명 안전) 응용 분야의 엄격한 요구 사항을 충족하기 위해 광범위한 감시 기능이 구현되어 있습니다. 당사의 독점 WinControl 소프트웨어를 사용하여 유닛을 제어할 수 있으며, 빔 스티어링 파라미터, 오디오 처리, 프리셋 및 감시 기능을 사용자 친화적으로 제어합니다. 콤팩트한 어레이 길이 덕분에 Intellivox-DS380은 건축학적으로 민감한 환경에서도 간편하고 눈에 띄지 않게 구현할 수 있습니다. 시스템의 저주파 응답은 JBL 서브우퍼 시스템을 사용하여 간편하게 확장할 수 있습니다.

기능

탁월한 음성 명료도
슬림하고 눈에 띄지 않는 디자인
확장된 주파수 응답
넓은 수평 지향성
수직 빔 성형 (DDS 기술)
32비트 부동소수점 DSP
수직 빔 성형 제어
듀얼 라인 입력
볼륨 제어
딜레이 (최대 20초)
8 밴드 파라메트릭 EQ
8개의 사용자 정의 가능한 암호 보호 프리셋 탑재 (타사 제어 장치를 통해 호출 가능)
내장 앰비언트 마이크를 통한 AVC (자동 볼륨 제어)
업그레이드 가능한 펌웨어
네트워크 지원
통합 감시 기능
DDA, Catt-Acoustic, Odeon 및 EASE4.3를 통한 시뮬레이션

적용 분야

교통 허브
종교 시설
강당 및 극장
회의 시설
아트리움
박물관

옵션

외부 주변 소음 및 온도 센서
1 x 0dBV 및 1 x 100V 입력 섹션
2 x 100V 입력 섹션
다양한 마운팅 액세서리
색상 매칭 서비스

다운로드

Data Sheets

	크기	업로드됨
DS380 Data Sheet 업데이트됨: 2020년 10월월	1.44MB	2020년 10월월

Manuals

	크기	업로드됨
Intellivox 115 - 500 Installation Manual 업데이트됨: 2024년 3월월	2.28MB	2024년 3월월

Brochures

	크기	업로드됨
Intellivox Brochure 업데이트됨: 2020년 10월월	23MB	2020년 10월월

BIM Objects

	크기	업로드됨
Intellivox BIM Files 업데이트됨: 2020년 10월월	4.17MB	2020년 10월월

Software

	버전	크기	업로드됨
DDA (Digital Directivity Analysis) 버전 5.1 (License free), 출시: 2020년 4월월	5.1 (License free)	207MB	2020년 4월월
WinControl with RAPID DDS™ 버전 2p96, 출시: 2023년 8월월	2p96	56.3MB	2023년 8월월
SketchUp plug-in 버전 2019, 출시: 2020년 2월월	2019	746KB	2020년 2월월

Ease Data

	버전	크기	업로드됨
Intellivox EASE GLL 업데이트됨: 2019년 10월월		5.43MB	2019년 10월월
Intellivox EASE DLL 업데이트됨: 2026년 2월월		3.78MB	2026년 2월월
DDA Libraries for EASE DLL 버전 1.0, 업데이트됨: 2020년 10월월	1.0	2.01MB	2020년 10월월

Design Guides

	언어	크기	업로드됨
JBL Intellivox - Beyond Beam Steering 업데이트됨: 2022년 12월월		3.31MB	2022년 12월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

부품 및 서비스

사양

Maximum SPL (30m)	Continuous : 92 dB SPL Peak : 95 dB SPL
Typical Maximum Throw	30-45 m / 98-148 ft
Drivers	20 x 4" full range

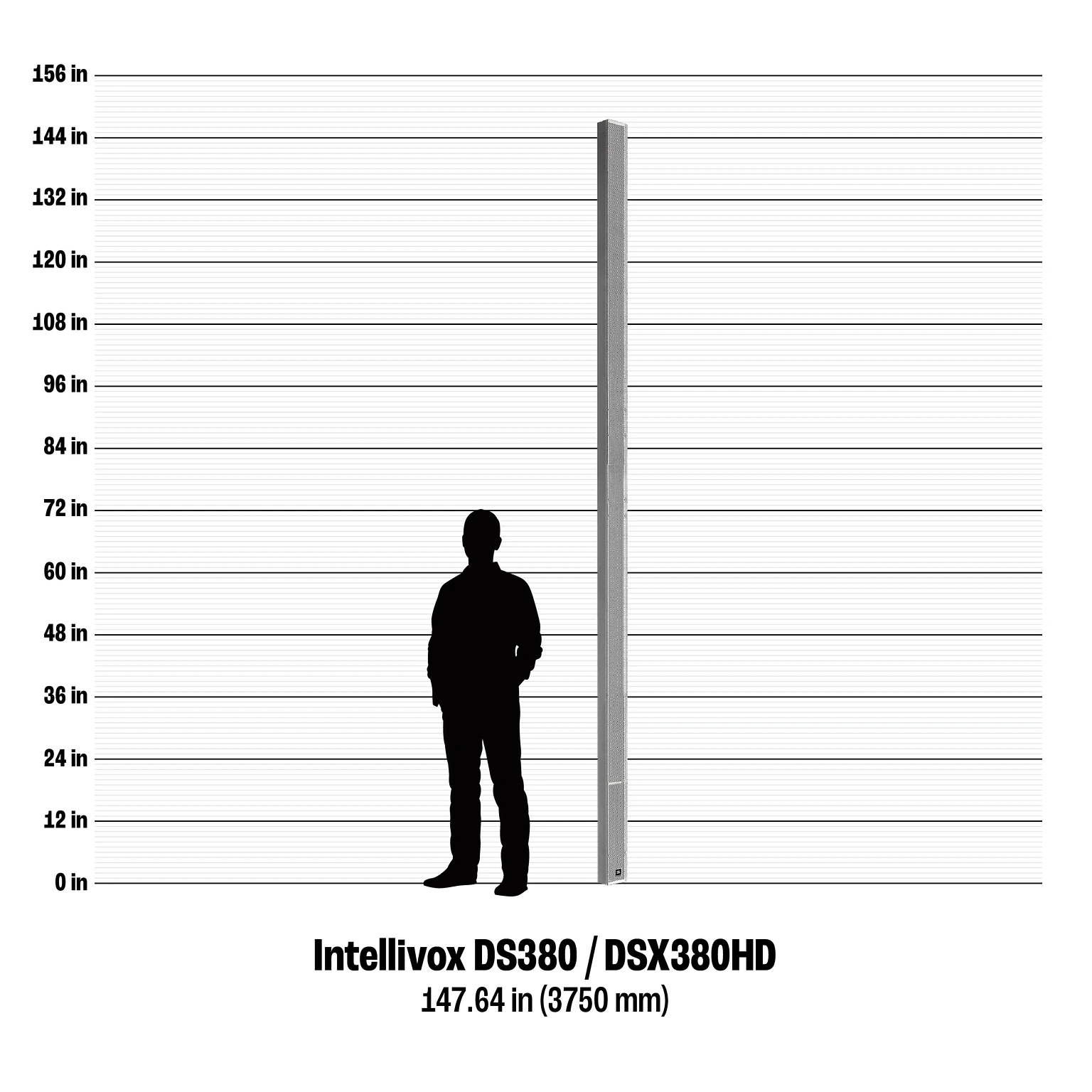

Dimensions	Height- 3750mm Width- 134mm Depth- 92mm Weight- 35kg / 77lb
Enclosure	stainless steel (AISI 304) with epoxy coating
Color	Enclosure and grill : RAL 9010 (white) Speaker baffle : RAL 9011 (black)
Optional Accessories	Multiple optional accessories available. Please see spec sheet or your local dealer for more info.
Coverage Angle	Vertical complex beam shaping (via software), wide horizontal dispersion (consult spec sheet for details)

액세서리

JBL Intellivox Software | Intellivox 조준 기술 및 소프트웨어 유형 이해 --- Reasoning:

더 큰 이미지

JBL Intellivox Software detail thumbnail #1

조준 기술

스피커

소프트웨어

DDC™

Digital Directivity Control™은 조준 매개변수를 기반으로 빔 스티어링을 제공합니다.

DC 모델

WinControl – DDC 빔 스티어링 설정을 구성할 수 있습니다. 동일한 소프트웨어로 스피커와 통신하여 설정을 업로드합니다.

DDS™

Complex Digital Directivity Synthesis™는 빔 쉐이핑을 통해 복잡한 실내 커버리지를 제공합니다. 쉐이핑 알고리즘은 실내 또는 청취 공간의 모델을 기반으로 하며, 청취 공간 내의 위치별로 일관된 SPL 및 일관된 주파수 응답을 제공합니다.

DS 및 DSX 모델

덜 복잡한 청취 공간의 경우:
WinControl™ – RAPID DDS™ (WinControl에 내장)는 기본적인 실내 및 사용 매개변수를 기반으로 올바른 DDS™ 설정을 선택합니다. 동일한 소프트웨어에서 "적용"을 눌러 설정 파일을 스피커에 업로드합니다.

더 복잡한 청취 공간의 경우:
DDA™ (Digital Directivity Analysis™)로 청취 공간을 모델링하고 DDS 빔 쉐이핑 알고리즘을 계산합니다. 또한 WinControl™로 설정 파일을 스피커에 업로드합니다.

소프트웨어 시스템

스피커

WinControl™

DDC™ 기반 제품을 직접 제어: 1) 조준 축, 2) 개방 각도, 3) 초점 거리
8개의 파라메트릭 EQ 밴드, 지연, AVC(자동 음량 제어) 기능, 음량 레벨, 감시 관련 매개변수, 파일럿 톤 감지, 우선순위 전환, 8개의 전체 프리셋 등 기타 오디오 매개변수 설정
DDA™에서 계산된 DDS™ 방향성 파일을 스피커에 업로드
RAPID DDS™를 사용하여 DDA™ 없이 스피커용 DDS™ 파일 생성 가능

DC, DS 및 DSX 모델
