JBL Professional Control 47C/T

더 큰 이미지

일관된 커버리지 확장된 저음

Control 47C/T는 넓은 120°의 커버리지로 확장된 저음 성능을 제공하여 더 적은 스피커로 넓은 공간을 커버할 수 있습니다. 다양한 응용 분야에 이상적인 Control 47C/T는 레스토랑, 소매점부터 대형 카지노에 이르기까지 다양한 환경에 완벽하게 적합합니다.

기능

독점 원뿔형 RBI® 기술로 넓고 일관된 커버리지 제공
평탄한 주파수 응답 특성 및 우수한 성능
55 Hz까지의 저음 응답을 위한 대형 백캔
모든 인테리어에 어울리는 우아한 디자인

다운로드

Data Sheets

	버전	크기	업로드됨
Control 47C/T Spec Sheet 버전 C, 업데이트됨: 2020년 4월월	C	932KB	2020년 4월월

Manuals

	버전	크기	업로드됨
Ceiling Speaker Accessory Guide 버전 A, 업데이트됨: 2026년 5월월	A	127KB	2026년 5월월

Brochures

	버전	언어	크기	업로드됨
Control Contractor Brochure (2026) 업데이트됨: 2026년 3월월			21MB	2026년 3월월
Control Contractor Brochure (2025) 버전 A, 업데이트됨: 2026년 3월월	A		23MB	2026년 3월월
Control Contractor Brochure (2024) 버전 D, 업데이트됨: 2024년 2월월	D		14MB	2024년 2월월
Control 40 Brochure 업데이트됨: 2019년 9월월			716KB	2019년 9월월

CAD Drawings

	크기	업로드됨
Control 47CT 3D Drawing 업데이트됨: 2019년 10월월	1.7MB	2019년 10월월
Control 47C/T 2D Drawing 업데이트됨: 2019년 4월월	202KB	2019년 4월월

Compliances

	크기	업로드됨
Control 40 Series Declaration of Conformity 업데이트됨: 2019년 10월월	154KB	2019년 10월월
JBL Control Series Passive Speakers DoC 업데이트됨: 2019년 12월월	179KB	2019년 12월월

Software

	버전	크기	업로드됨
Distributed System Design (DSD) 버전 3.9, 업데이트됨: 2025년 11월월	3.9	612KB	2025년 11월월

User Guides

	크기	업로드됨
Control 40 Users Guide 업데이트됨: 2020년 10월월	934KB	2020년 10월월

Accessories

	크기	업로드됨
MTC-CS-Teth1 Press-In Grille Safety Tether 업데이트됨: 2021년 9월월	204KB	2021년 9월월

Technical Papers

	언어	크기	업로드됨
C40 RBI White Paper 업데이트됨: 2021년 8월월		1.02MB	2021년 8월월

Ease Data

	버전	크기	업로드됨
Authorized EASE ADDRESS files 업데이트됨: 2021년 8월월		1.17MB	2021년 8월월
Full EASE ADDRESS Software with JBL Speaker Data 버전 A, 업데이트됨: 2021년 12월월	A	11.5MB	2021년 12월월

Images

	크기	업로드됨

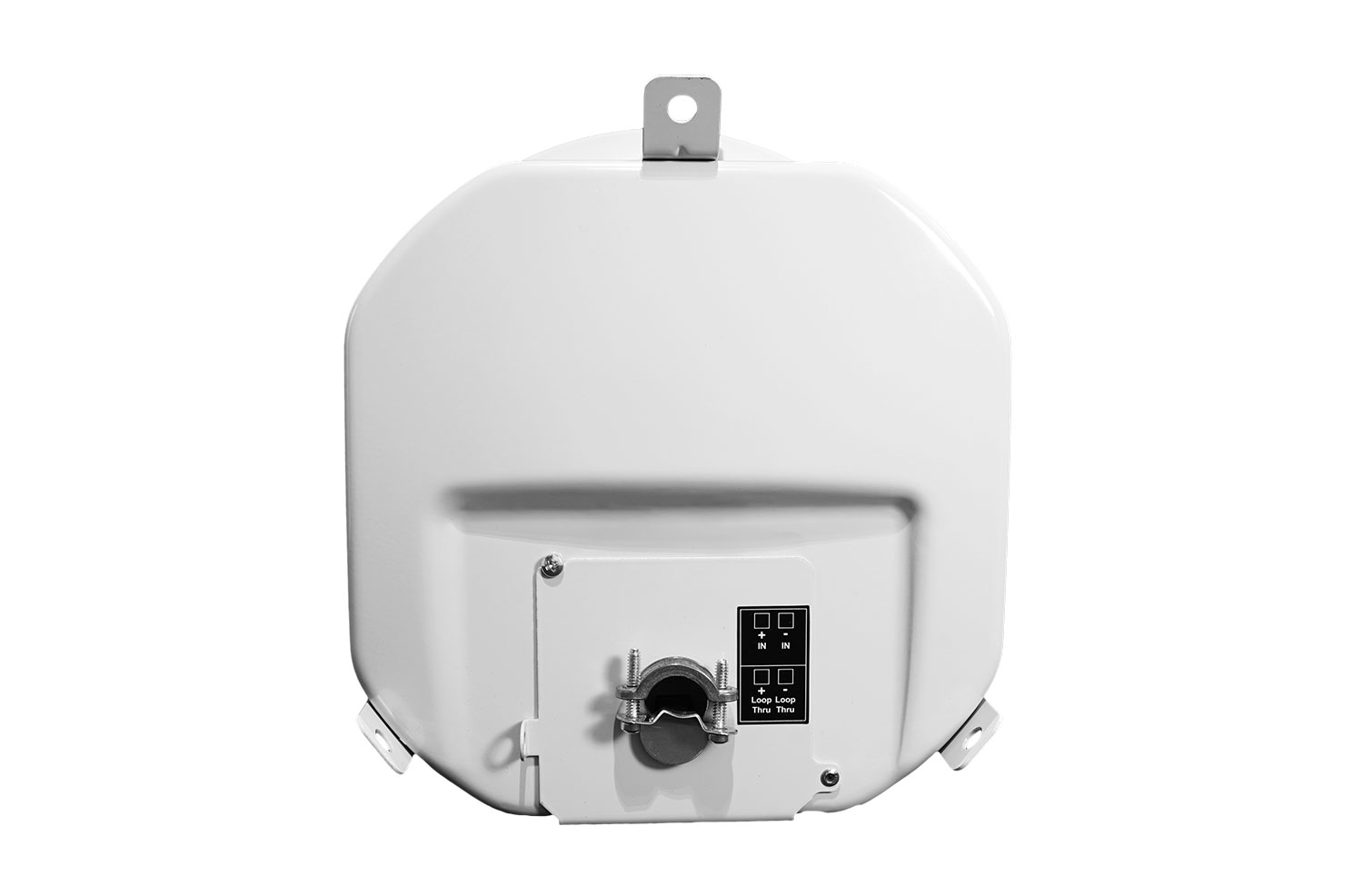

Control 47CT 04 업데이트됨: 2019년 4월월	47.8KB	2019년 4월월

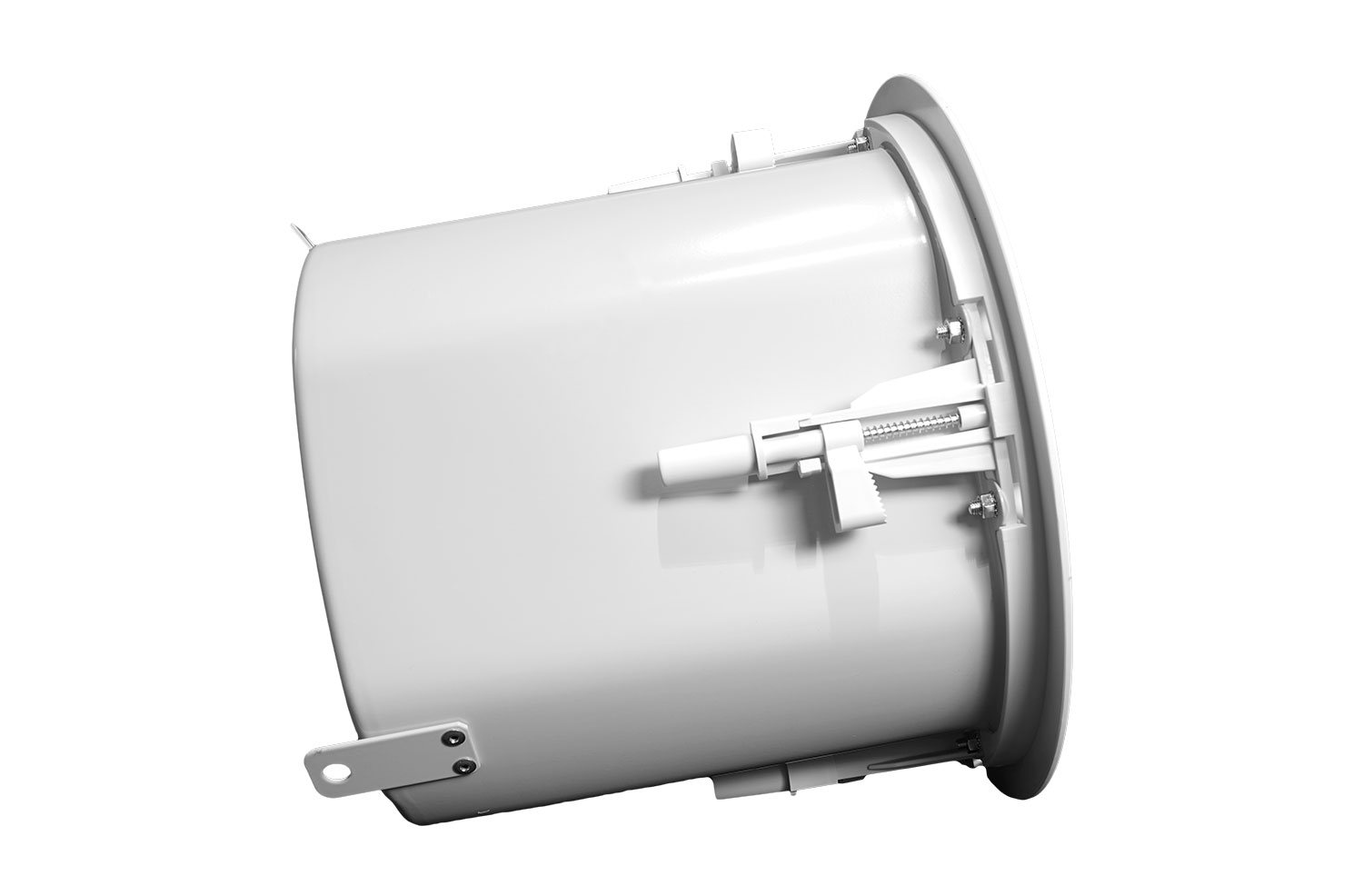

Control 47CT 03 업데이트됨: 2019년 4월월	56.4KB	2019년 4월월

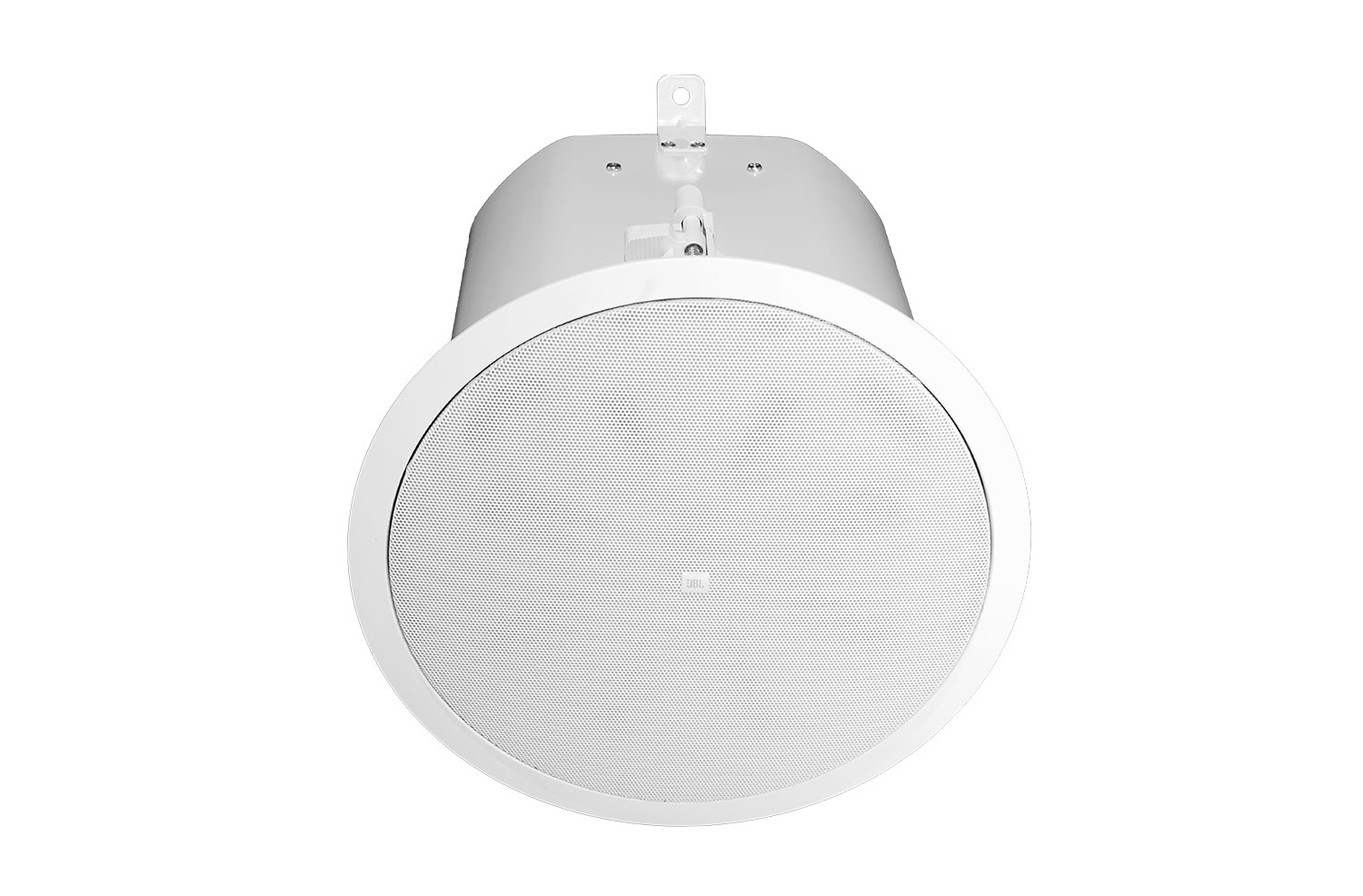

Control 47CT 02 업데이트됨: 2019년 4월월	136KB	2019년 4월월

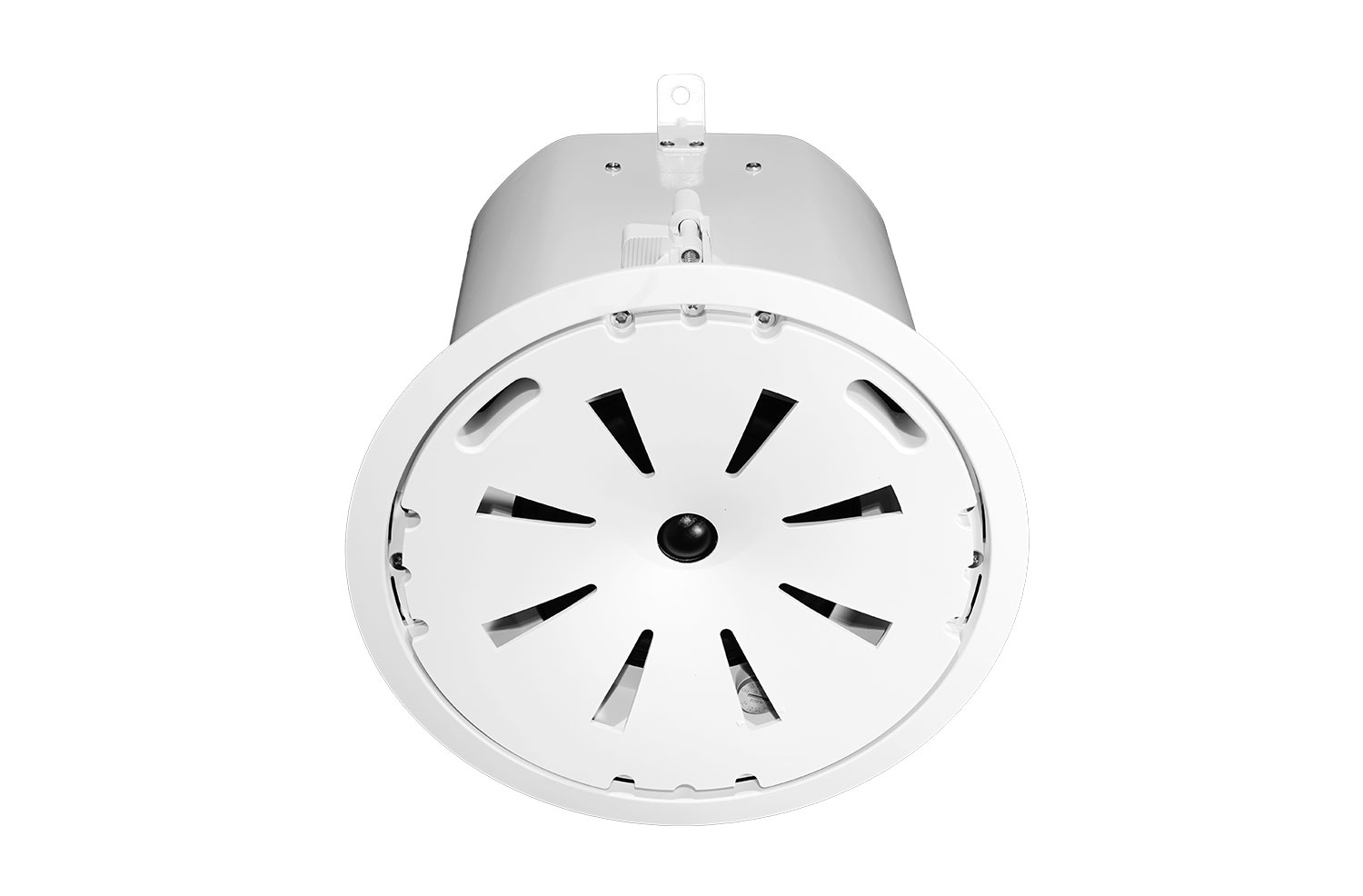

Control 47CT 01 업데이트됨: 2019년 4월월	60.2KB	2019년 4월월

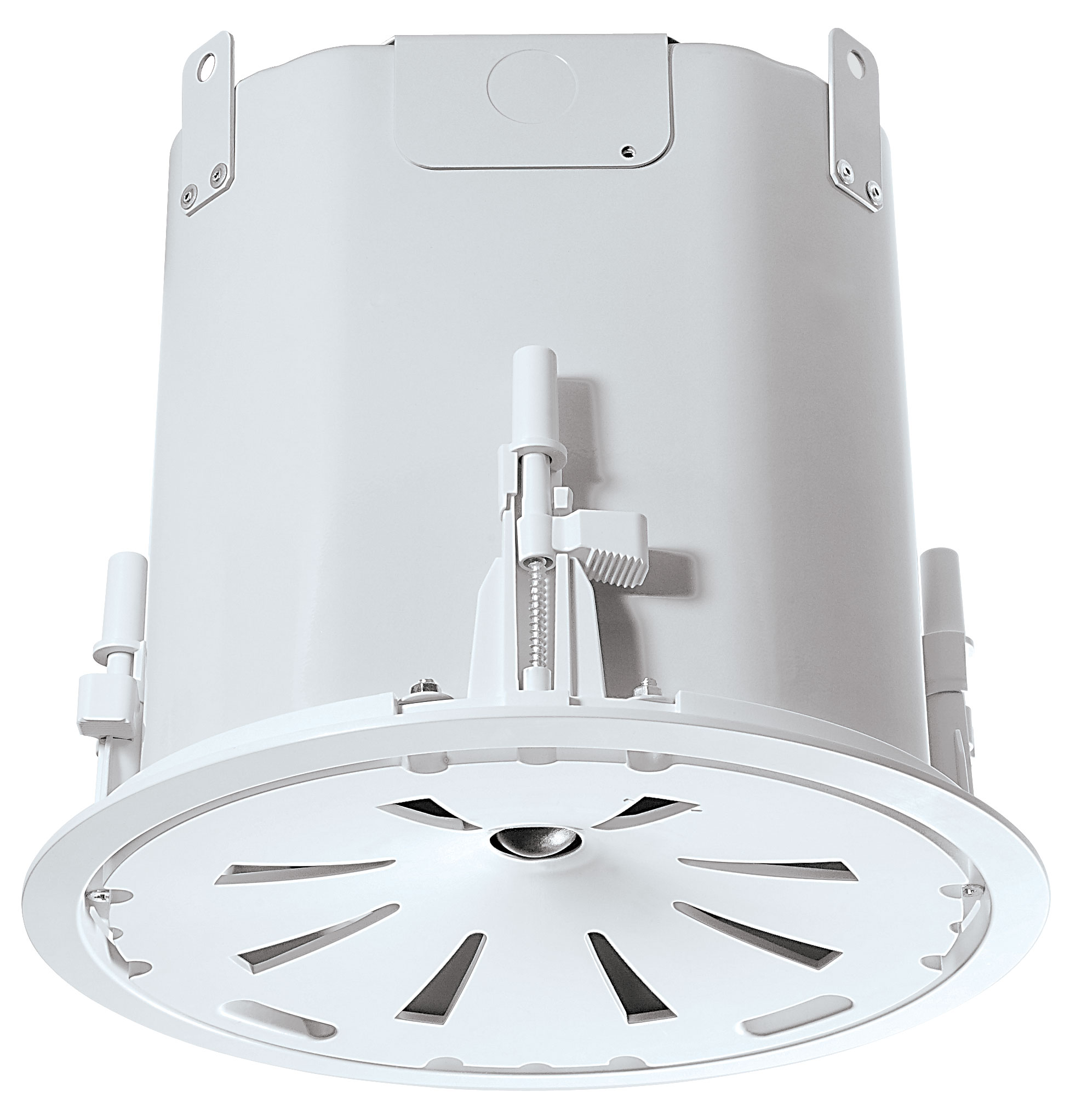

Control 47CT Hi-Res 업데이트됨: 2019년 4월월	264KB	2019년 4월월

Speaker Tunings

	버전	크기	업로드됨
Commercial, CBT, and AWC Tunings 220616 버전 A, 업데이트됨: 2023년 5월월	A	557KB	2023년 5월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

부품 및 서비스

사양

Frequency Range	55 Hz - 20 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), hrs
Sensitivity	91 dB (1kHz - 16 kHz)
Transformer Taps	60W, 30W, 15W (7.5W at 70V only)
Coverage Angle	120° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	305mm Diameter x 259mm Diameter Depth (12.0 in x 10.2 in)
Maximum SPL (1m)	110 dB (low-impedance, 116 dB peak) 109 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	282 mm Diameter (11.1 in) (cardboard cutout template included)
Optional Accessories	MTC-47NC New Construction Bracket MTC-47MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

액세서리

MTC-48TRx12 | 4' x 4' 천장 타일용 타일 레일

더 큰 이미지

4' x 4' 천장 타일용 타일 레일

MTC-48TRx12는 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 인치) 천장 타일의 서스펜디드 천장 시공에 다수의 JBL 천장 스피커를 설치하기 위한 액세서리 타일 레일입니다.

```html

C-ring/타일-레일 장착 시스템이 있는 모든 JBL 천장 스피커와 함께 사용할 수 있습니다.
포함 항목(제품 출시 시):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• 타일 브리지로 설치되는 JBL 스피커(예: CSS Series, 8138, C227C/CT, C300 Series 모델)에는 사용할 수 없습니다. 최신 호환성 목록은 JBL Professional 고객 서비스에 문의하시기 바랍니다.
역방향 V-홈은 타일 파손 시 타일 레일 그리드를 지지하며, 천장 타일 그리드 시스템으로의 진동 전달 및 떨림을 줄입니다.
1.2 mm(0.05 in) 금속 두께는 긴 스팬에 필요한 추가 지지력을 제공합니다.
여러 개의 C-ring 장착 홀이 있습니다. 추가 홀 위치는 설치자가 드릴링할 수 있습니다.
하나의 MTC-48TRx12는 12개의 타일 레일 팩으로, 6개의 스피커에 충분합니다(스피커당 2개).

```
