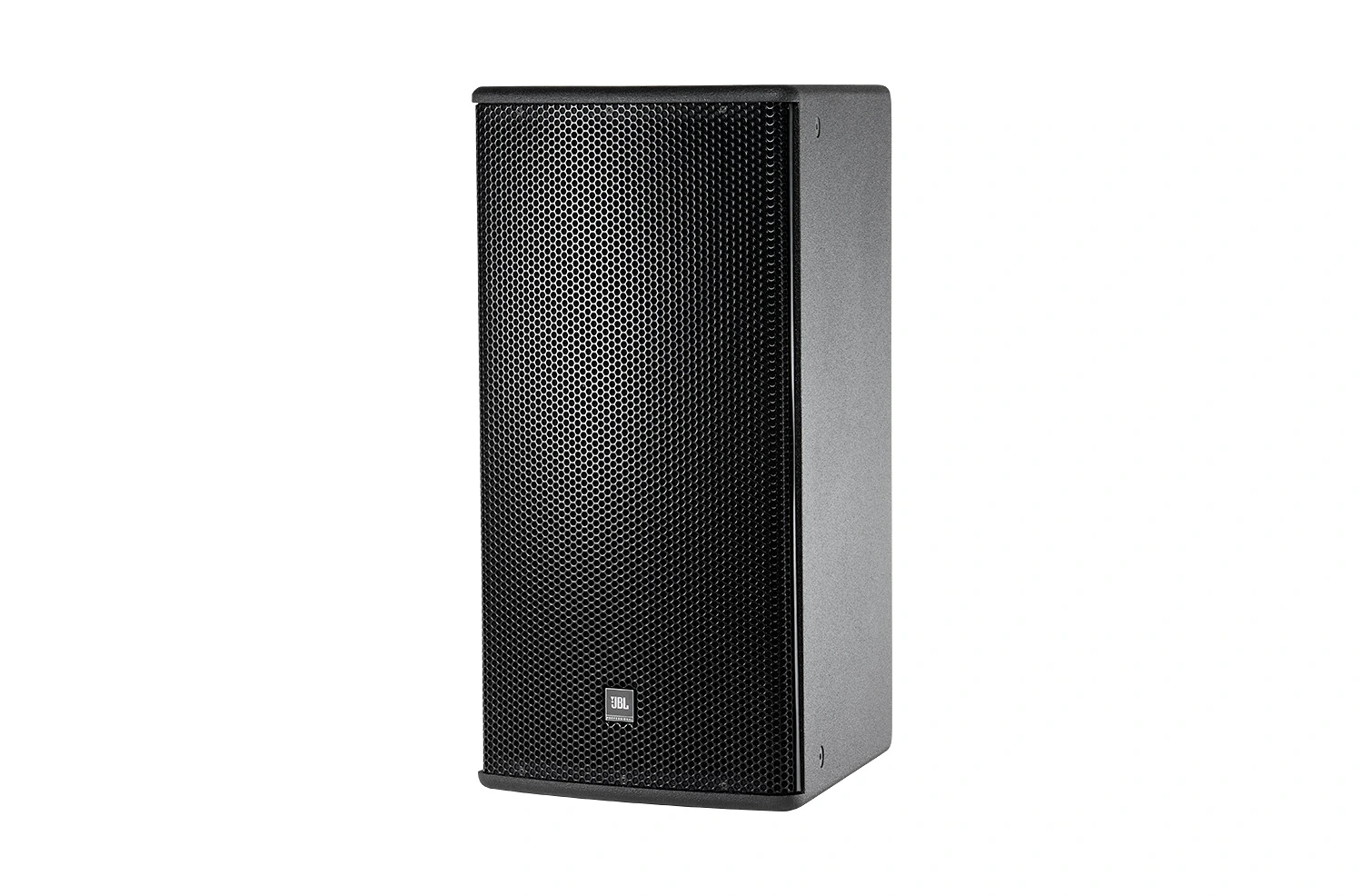

JBL Professional AM7212/95

더 큰 이미지

90° x 50° 회전식 혼 탑재 고출력 12인치 2웨이 스피커

AM7212/64는 고출력 경량 2웨이 풀레인지 스피커 시스템으로, JBL Differential Drive 듀얼 보이스 코일 및 듀얼 마그네틱 갭 구조의 2262H 300mm(12인치) 저음용 드라이버와 38mm(1.5인치) 출구 및 75mm(3인치) 보이스 코일을 갖춘 2432H 고음용 컴프레션 드라이버로 구성됩니다. 대형 Progressive Transition 웨이브가이드는 다양한 패턴에서 우수한 커버리지를 제공합니다. 웨이브가이드를 회전할 수 있어 스피커 시스템을 수직 또는 수평 방향으로 설치할 수 있습니다. 높은 슬로프의 패시브 네트워크가 대역 간 중첩을 최소화합니다. 오프 액시스 응답이 잘 제어되어 어레이 구성에 유리합니다.

기능

90° x 50° 커버리지
2262H Differential Drive® 저주파 드라이버
2432H 고주파 컴프레션 드라이버
탁월한 패턴 제어 및 저왜곡을 위한 대형 PT™ Progressive Transition 웨이브가이드
수직 또는 수평 방향 설정이 가능한 회전식 웨이브가이드
바이앰프/패시브 전환 가능
바이앰프 및 패시브 모드 FIR 튜닝 세트로 최적화된 주파수 & 위상 응답, 커버리지 일관성 및 음질 제공
Black, White 및 WRC/WRX 마감재로 제공

다운로드

Specifications

	크기	업로드됨
AM7212/95 Spec Sheet 업데이트됨: 2020년 10월월	530KB	2020년 10월월

Manuals

	버전	언어	크기	업로드됨
AE Series Array Guide 업데이트됨: 2024년 7월월			1.12MB	2024년 7월월
AE Series U-Bracket Handbook 업데이트됨: 2024년 7월월			597KB	2024년 7월월
Weather Resistant Configurations 버전 A, 업데이트됨: 2023년 5월월	A		86.1KB	2023년 5월월
AE/PD Connector Pinout Guide 업데이트됨: 2019년 10월월			8.25KB	2019년 10월월
Painting AE Loudspeaker Cabinets 업데이트됨: 2025년 3월월			115KB	2025년 3월월

Brochures

	언어	크기	업로드됨
AE Series Brochure 업데이트됨: 2020년 10월월		4.05MB	2020년 10월월
AM Brochure 업데이트됨: 2020년 10월월		1.54MB	2020년 10월월
Loudspeakers for Sports Facilities 업데이트됨: 2024년 7월월		5.71MB	2024년 7월월

CAD Drawings

	버전	크기	업로드됨
AE Series - Customer Drawings 버전 2.0, 업데이트됨: 2024년 5월월	2.0	2.69MB	2024년 5월월
AE Series - WR Models Customer Drawings 버전 3.0, 업데이트됨: 2026년 4월월	3.0	3.8MB	2026년 4월월
AE Series - Revit/BIM Files 버전 11.0, 업데이트됨: 2024년 7월월	11.0	730KB	2024년 7월월

Compliances

	크기	업로드됨
AE Series - AM7000 Declaration of Conformity 업데이트됨: 2020년 10월월	146KB	2020년 10월월

Simulation Data

	버전	크기	업로드됨
Ease SPK/DLL Files - Full JBL Pro Line 업데이트됨: 2024년 5월월		21MB	2024년 5월월
JBL Pro ALL CLF Files 버전 12-10-21, 업데이트됨: 2023년 5월월	12-10-21	24MB	2023년 5월월

Preset Libraries

	크기	업로드됨
AE Series DCi Series Preset Library 업데이트됨: 2024년 5월월	471KB	2024년 5월월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.

부품 및 서비스

사양

Frequency Range (-10 dB)	36 Hz - 20 kHz
Frequency Response (±3 dB)	42 Hz - 18 kHz
Coverage	/64: 60° x 40°/66: 60° x 60°/95: 90° x 50°/00: 100° x 100°/26: 120° x 60°
LF Driver	1 x JBL 2262H 300 mm (12 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
System Type	12" Two - Way, High Power, Full - Range
Crossover Modes	Bi-amp/Passive switchable
Passive Crossover Frequency	1.8 kHz
Transducer Power Rating (AES)	LF: 1000 W (4000 W peak), 2 hr700 W (2800 W peak), 100 hrsHF: 100 W (400 W peak), 2 hrs
System Power Rating	Passive mode: 600 W (2400 W peak), 100 hrs
Maximum SPL (1m)	Bi-amp Mode: LF: 126 dB-SPL cont avg (132 dB peak) HF: 133 dB-SPL cont avg (139 dB peak) Passive Mode: 123 dB-SPL cont avg (129 dB peak)
System Sensitivity (1w @ 1m)	Passive mode: 95 dB SPL
Nominal Impedance	8 ohms
Nominal LF Driver Impedance	8 ohms
Nominal HF Driver Impedance	8 ohms
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	15 points (4 top, 4 bottom, 2 each side, 3 rear), M10 threaded hardware
Environmental	Mil-Std 810; IP-x3 per IEC529.
System Power Rating	Passive mode: 600 W (2400 W peak), 100 hrs (IEC rated)
Dimensions (H x W x D)	711 x 369 x 458 mm (28 x 14.5 x 18 in)
Net Weight (each)	23.1 kg (51 lb)
