JBL Professional AC2212/95

큰 이미지

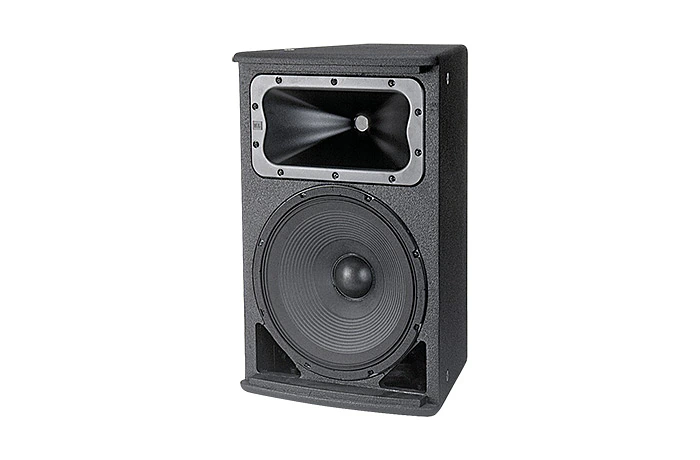

Compact 2-Way Loudspeaker with 1 x 12" LF

AC2212 speakers are compact 2-way full range loudspeaker systems comprised of one 300 mm (12 in) low frequency driver and one voice-coil compression driver.

특징

PT™ Progressive Transition™ Waveguide for good pattern control with low distortion.
Bi-Amp / Passive Switchable.
Optional U-Bracket Model MTU-4.
For fixed installation applications requiring a compact cabinet, such as lecture halls, corporate learning centers, small performing arts facilities, theatrical sound design, auditoriums, sports facilities and themed
entertainment venues.

다운로드

Specifications

	크기	업로드 날짜
AC2212/95 Spec Sheet 업데이트: 2020년 10월	591KB	2020년 10월

Manuals

	언어	크기	업로드 날짜
AE Series U-Bracket Handbook 업데이트: 2024년 7월		597KB	2024년 7월
AE/PD Connector Pinout Guide 업데이트: 2019년 10월		8.25KB	2019년 10월
JBL Installed Sound Configuration Guide 업데이트: 2020년 10월		160KB	2020년 10월

Brochures

	언어	크기	업로드 날짜
AE Series Brochure 업데이트: 2020년 10월		4.05MB	2020년 10월
Loudspeakers for Sports Facilities 업데이트: 2024년 7월		5.71MB	2024년 7월

CAD Drawings

	버전	크기	업로드 날짜
AE Series - Customer Drawings 버전 2.0, 업데이트: 2024년 5월	2.0	2.69MB	2024년 5월
AE Series - WR Models Customer Drawings 버전 3.0, 업데이트: 2026년 4월	3.0	3.8MB	2026년 4월

Compliances

	크기	업로드 날짜
AE Series - AC2000 Series Declaration of Conformity 업데이트: 2020년 10월	91.7KB	2020년 10월

Simulation Data

	버전	크기	업로드 날짜
JBL Pro ALL CLF Files 버전 12-10-21, 업데이트: 2023년 5월	12-10-21	24MB	2023년 5월
Ease SPK/DLL Files - Full JBL Pro Line 업데이트: 2024년 5월		21MB	2024년 5월

Images

	크기	업로드 날짜
AC2212-95 Hi Res Image 업데이트: 2020년 10월	2.04MB	2020년 10월

위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하세요.

부품 및 서비스

사양

Frequency Range	50 Hz - 19 kHz (-10 dB)
Frequency Response	55 Hz - 17 kHz ( ± 3 dB)
Coverage Pattern	/64: 60°x 40°/95: 90°x 50°/00: 100°x 100°
Directivity Factor (Q)	7.1
Directivity Index (DI)	8.5 dB
Crossover Modes	Bi-amp/Passive switchable
Passive Crossover Slopes	4th order (24 dB/oct) Transitional HP & LP, 1.3 kHz
Transducer Power Rating (AES)	LF: 300 W (1200 W peak), 2 hrs250 W (1000 W peak), 100 hrsHF: 50 W (200 W peak), 2hrs
System Power Rating	Passive mode: 250 W (1000 W peak), 100 hrs
Maximum SPL (1m)	Bi-amp mode: LF: 120 dB-SPL cont avg (126 dB peak) HF: 129 dB-SPL cont avg (135 dB peak) Passive mode: 120 dB-SPL cont avg (126 dB peak)
System Sensitivity	Passive mode: 95 dB SPL (1W @ 1m)
