12" LF 탑재 전천후 컴팩트 2-웨이 동축 스피커
AWC129는 컴팩트한 동축 드라이버 방식의 2-웨이 풀레인지 스피커 시스템으로, 뛰어난 내후성을 갖추고 있습니다. 스포츠 시설, 경마장, 스타디움, 박람회장, 로데오 경기장, 스케이트장, 테마 엔터테인먼트 시설, 워터파크, 실외 배경음악/페이징 시스템, 수영장 등 다양한 실내외 환경에서 음성 및 음악 재생에 이상적입니다.

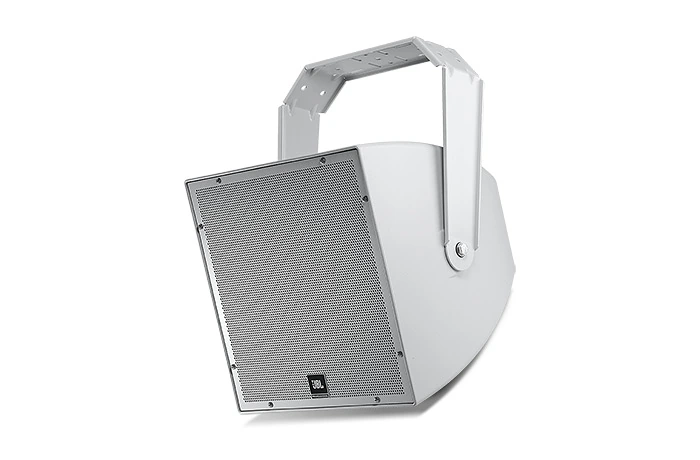

더 큰 이미지
기능
- IP56 등급의 우수한 방수·방진 성능
- 일관된 90° x 90° 광대역 패턴 제어
- 구성 요소:
• 케블라 강화 콘 및 75 mm (3 in) 보이스 코일을 적용한 300 mm (12 in) 우퍼
• 독자적인 특허 설계 및 고온 폴리머 다이어프램을 적용한 25 mm (1 in) 출구 컴프레션 드라이버 - 음성에 탁월한 명료도를 제공하며, 음악을 위한 확장된 주파수 응답 지원
- 일정한 커버리지 및 부드럽고 자연스러운 중음역 재생을 위한 고급 고차 크로스오버 네트워크
- 400 W 전력 처리 능력(평균 연속 핑크 노이즈 기준) 및 높은 감도로 높은 SPL 출력 구현
- 고전력 패시브 크로스오버 네트워크
- 과부하 보호
- 55 Hz – 20 kHz 주파수 응답
- 200 W 70V/100V 멀티탭(내장 트랜스포머)
직접 8Ω 저임피던스
다운로드
Specifications
| 크기 | |
|
|
1.12MB |
Brochures
| 크기 | |
|
|
5.71MB |
업데이트됨: 2024년 7월월
CAD Drawings
| 크기 | |
|
|
10.8MB |
|
|
284KB |
Compliances
| 크기 | |
|
|
148KB |
Simulation Data
| 크기 | |
|
|
24MB |
|
|
21MB |
Speaker Tunings
| 크기 | |
|
|
557KB |
Ease Data
| 크기 | |
|
|
867KB |
CLF Files
| 크기 | |
|
|
1.45MB |
User Guides
| 크기 | |
|
|
40.1KB |
EASE Files
| 크기 | |
|
|
1.36MB |
위의 링크 중 하나에서 브라우저에 이상한 문자가 표시되면, 파일을 마우스 오른쪽 버튼으로 클릭하여 컴퓨터에 저장하십시오.
부품 및 서비스
사양
| Frequency Range (-10dB) | 55 Hz – 20 kHz |
| Frequency Response (±3 dB) | 80 Hz – 20 kHz |
| Coverage Pattern | 90° x 90° |
| Directivity Factor (Q) | 10.1 (1 k – 16 kHz) |
| Directivity Index (DI) | 9.5 dB (1k – 16 kHz) |
| System Power Rating | 400 W (1600 W peak), 2 hrs. 250 W (1000 W peak), 100 hrs |
| Sensitivity (2.83V @ 1m) | 96 dB (Ave. 80 Hz – 20 kHz) |
| Maximum SPL (1m) | Direct 8Ω: 122 dB (peaks of 128 dB) 200 W Tap: 119 dB |
| Crossover Network | 1.5 kHz, 3rd order (18 dB/oct) high-pass plus conjugate to HF, 2nd order low-pass to LF |
| Nominal Impedance | 8 ohms |
| Transformer Taps | 70V: 200W, 100W, 50W, 25W 100V: 200W, 100W, 50W |
| LF Driver | Kevlar-reinforced cone with weather treatment, 75 mm (3 in) voice coil. |
| HF Driver | 25 mm (1 in) diaphragm and voice coil diameter, high temperature polymer diaphragm, patented design, fluid-cooling. |
| HF Driver Protection | Minimum audibility SonicGuard™ HF overload protection |
| Enclosure | ABS with Glass enclosure, heavily braced |
| Attachment | Two M10 (fine-thread) points for included U-bracket. M6 secondary safety attachment point on back panel. |
| Grille | Corrosion-resistant zinc-rich extra-thick powder coated steel grille, 3- layer assembly with foam and woven poly mesh backing. |
| Input Connection | CE-compliant covered barrier strip terminals. Barrier terminals accept up to 9 mm outside 4 mm inside open-lug (#6, #8 or #10) plus bare wire up to 2.5 mm2 (12 AWG) wire or spade lugs. Terminal compartment cover equipped with gland nut that forms water-tight seal with round-jacketed cables with outside diameters between 4.0 mm (0.16") and 9.0 mm (0.36") |
| Environmental | IP56 per IEC529, with a minimum 5° downward aiming angle. Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, and ASTM G85 for acid-air/salt-spray (336 hrs). |
| Dimensions | 402 x 402 x 445mm (15.8 x 15.8 x 17.5 in), cabinet 470 mm (18.5 in) depth with gland nut 542 mm (21.4 in) including bracket extending to back |
| Colors | Available in gray (similar to Pantone 420C) and black (-BK) |
| Net Weight (each) | 15.9 kg (35.0 lb), 18.9 kg (41.5 lb) with u-bracket |
| Shipping Weight | 23.4 kg (51.5 lbs) |
| Included Accessories | U-bracket, matches loudspeaker color (gray or black), zinc-rich extrathick powder coated, steel. |
| Crossover Modes | Passive |
| Nominal LF Driver Impedance | 8 ohms |
| Suspension Attachment | Two M10 (fine-thread) points for included U-bracket. M6 secondary safety attachment point on back panel. |
