MD55
生産終了

15インチLFドライバー1基搭載2ウェイフルレンジスピーカーシステム

MD55
画像を拡大

15インチLF 1基搭載 2ウェイフルレンジスピーカーシステム

JBLのMarquis Dance Clubシリーズは、ダンスクラブ市場向けに特別に設計された最先端のスピーカーシステムファミリーです。MD55は、軽量で高忠実度のポータブルシステムを必要とするモバイルDJにも最適です。マルチアングルエンクロージャーは片側に45°の角度を備えており、水平方向でフロアモニターとして使用できます。また、ハンドル、底面パネルにはポールマウントカップが装備されています。MD55は、中出力90° x 50°、
15インチ 2ウェイフルパッシブフルレンジシステムで、265H Differential Driveトランスデューサーと1.5インチダイアフラムを搭載した2408H-1コンプレッションドライバーを採用し、滑らかで低歪みの高域特性を実現しています。Marquisシリーズのスピーカーはすべて、比類のない忠実度、明瞭性、そして息をのむような純度を提供します。



特長

  • JBL 265H 2インチ デュアルボイスコイル – デュアル磁気ギャップ Differential Drive® ウーファー
  • JBL 2408H-1 1.5インチ ダイアフラム、1インチ出口 コンプレッションドライバー
  • 90° x 50° 回転式 PT™ Progressive Transition ウェーブガイド
  • ポータブルアプリケーション用ポールマウントソケット

アプリケーション

  • 高級ダンスクラブ
  • モバイルDJ
  • ライブ音響補強


ダウンロード

ドキュメント
  言語 サイズ アップロード済み
file type icon Marquis Dance Brochure
en 更新: 2026年4月
en  538KB 2026年4月
file type icon MD55 Spec Sheet
en 更新: 2026年4月
en  790KB 2026年4月
Data Sheets
  サイズ アップロード済み
file type icon MD55 Spec Sheet
更新: 2019年10月
790KB 2019年10月
Specifications
  サイズ アップロード済み
3.97MB 2019年7月
Brochures
  サイズ アップロード済み
538KB 2019年7月
CAD Drawings
  サイズ アップロード済み
612KB 2019年10月
10.4MB 2019年10月
205KB 2019年10月
Compliances
  サイズ アップロード済み
144KB 2019年10月
Images
  サイズ アップロード済み

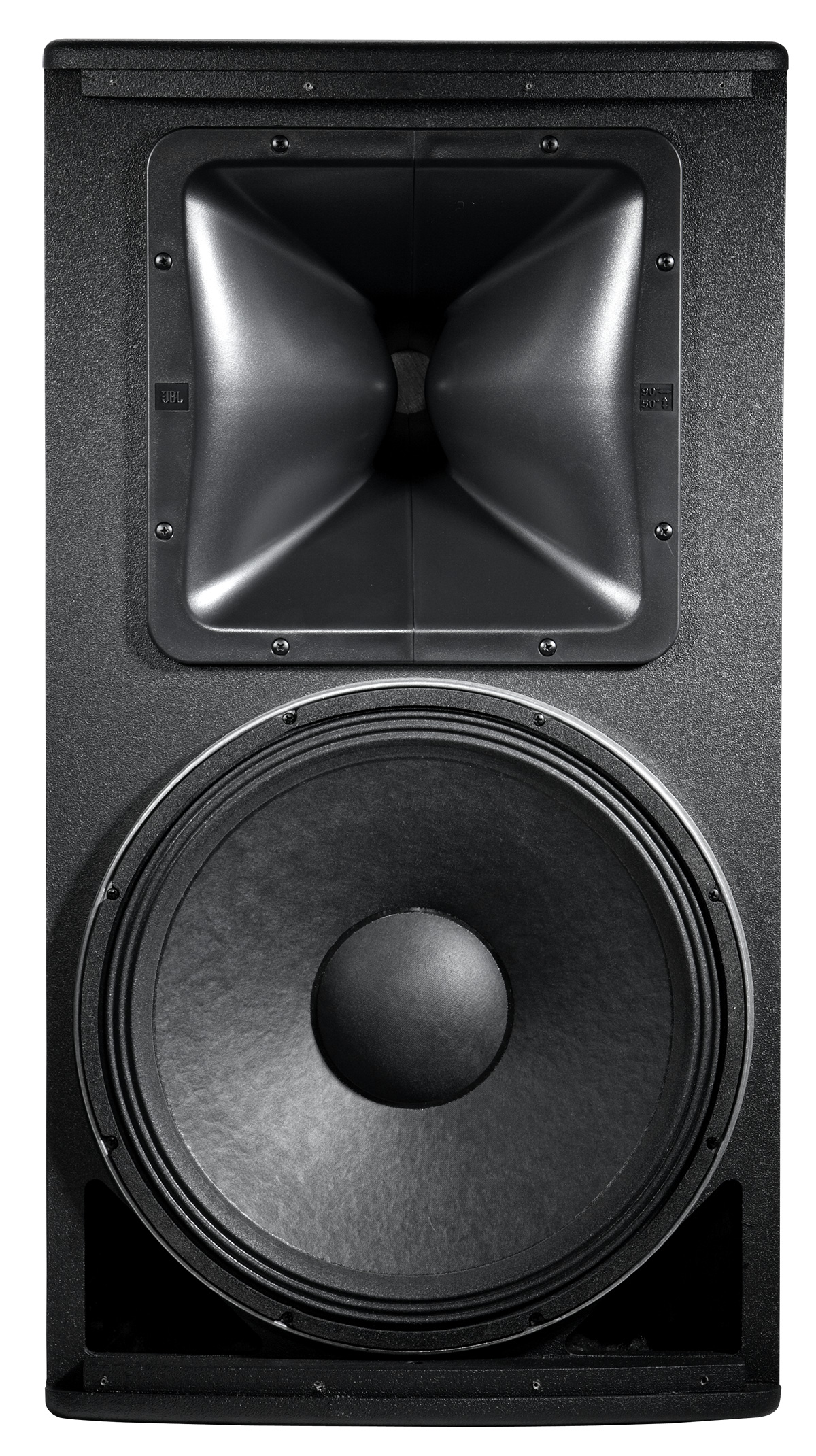

file type icon MD55 Hi-Res Image
更新: 2019年7月
906KB 2019年7月

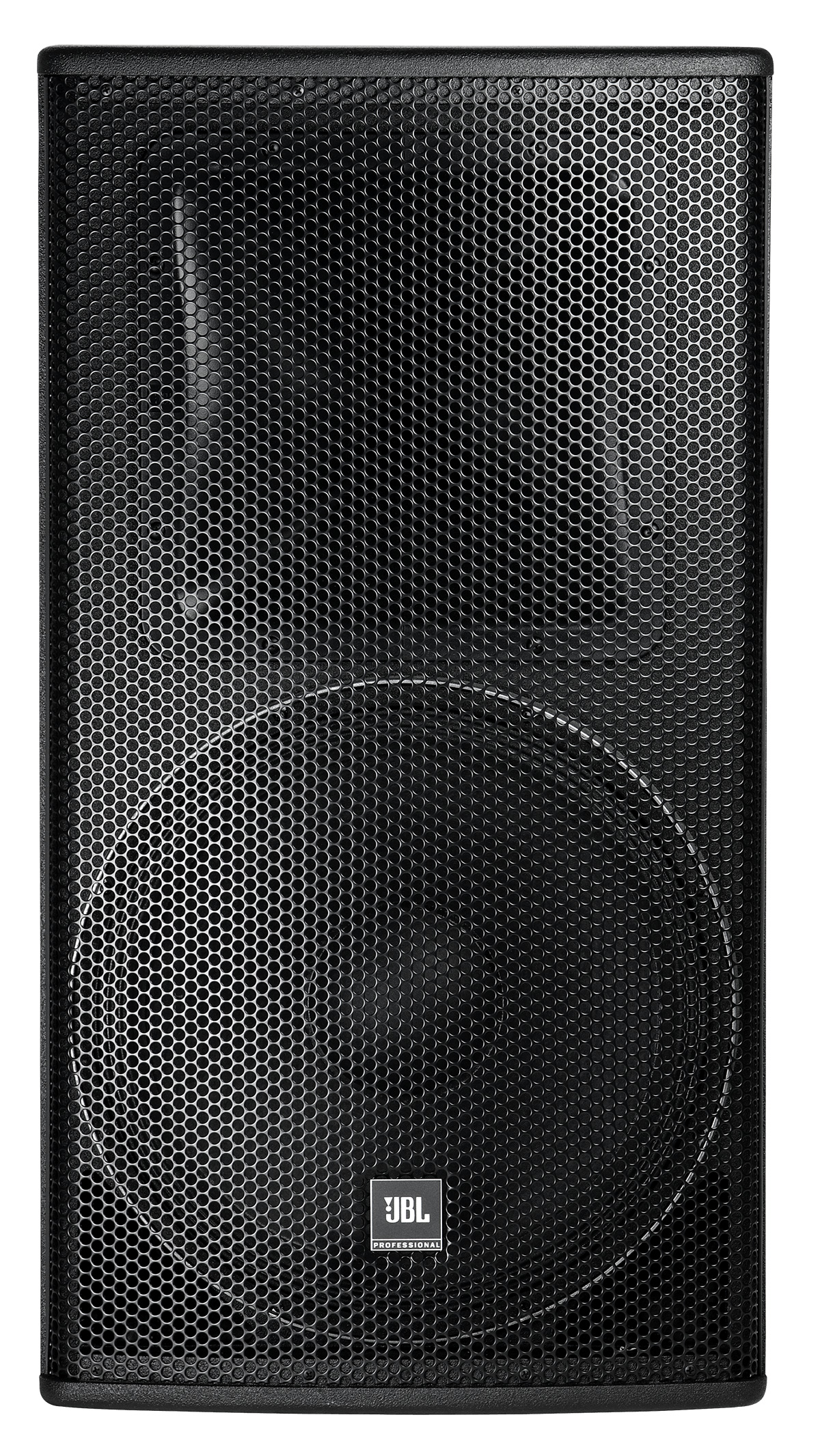

file type icon MD55 Hi-Res Image 2
更新: 2019年7月
1.25MB 2019年7月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツ&サービス

仕様

Frequency Range (-10dB) 39 Hz – 20 kHz
Power Rating 550 W (2200 W peak) 2 hrs
Coverage Pattern 90° x 50°, rotatable waveguide
Frequency Response (±3 dB) 51 Hz – 19 kHz
Directivity Factor (Q) 11.6
Directivity Index (DI) 10.6 dB
Passive Crossover Frequency 1.8 kHz
System Power Rating 350 W (1400 W peak), 100 hrs
Maximum SPL (1m) 125 dB-SPL cont avg (131 dB peak)
System Sensitivity 98 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
System Impedance 8 ohms
LF Driver 1 x JBL 265H-1 380 mm (15 in ) Differential Drive woofer with dual 50.8 mm (2 in) voice coil
HF Driver 1 x JBL 2408H-1, 25.4 mm (1 in) exit compression driver, 38 mm (1.5 in) voice coil
Waveguide PT-H95HF-1 Progressive Transition Waveguide
Enclosure Trapezoidal with 7.5° and 45° side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment 10 points (2 top, 2 bottom, 2 each side, 2 rear), M10 threaded hardware, 35 mm pole mount socket
Finish Black DuraFlex™ finish.
Grille Powder coated 14 gauge perforated steel
Input Connector Neutrik Speakons NL4 (2 wired in parallel), plus CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AGW) wire or max width 9 mm (.375 in) spade lugs. NL4’s +1/-1 in parallel with barrier strip (+2/-2 loop through).
Environmental Mil-Std 810; IP-x3 per IEC529
Dimensions (H x W x D in vertical orientation) 781.1 x 419.8 x 457.7 mm(30.8 x 16.5 x 18.0 in)
Net Weight 23.8 kg (52.5 lb)
Optional Accessories M10 x 35 mm forged shoulder eyebolts with washers
