生命安全用途向け天井型スピーカーアセンブリ

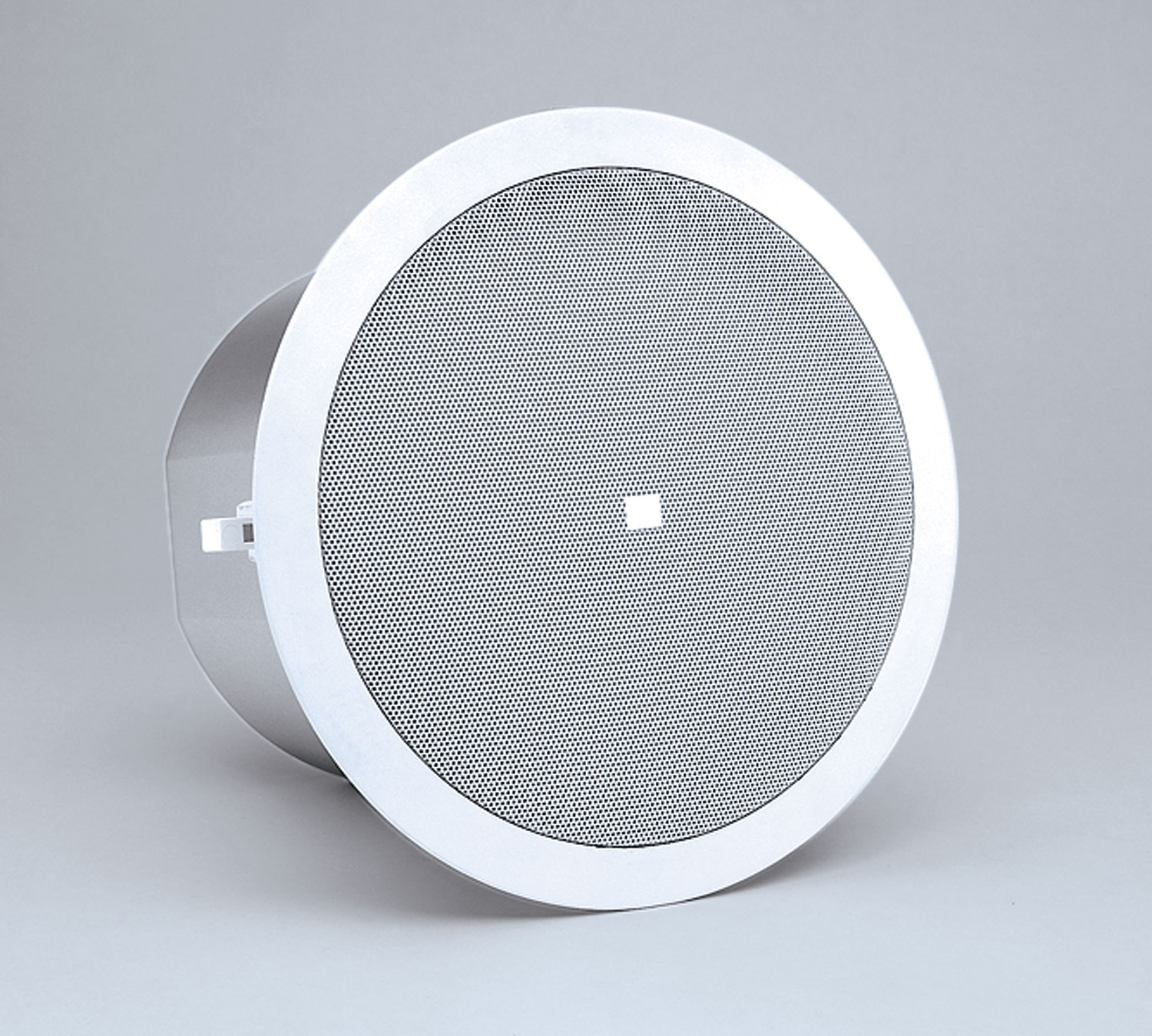

Control 26CT-LSは、BGMまたはフォアグラウンド音楽システムにおいて優れた性能を発揮するコンパクトな天井型スピーカーです。
画像を拡大
特長
- UL1480 UUMW認定取得済み。火災報知設備および/または緊急通信システムでの使用に対応しています。
- 同軸マウント165 mm（6.5インチ）ウーファー（ブチルゴムサラウンド）と19 mm（¾インチ）チタンコーティング・ディフラクションロード型ツイーターを搭載しています。
- ハイパワー、広帯域周波数応答、低歪率により、高音圧レベルの出力が可能です。
- グリル、バックカン、タイルレール付属で、迅速な設置と販売店での在庫管理が容易です。
ダウンロード
Data Sheets
| サイズ | |
|
|
566KB |
Manuals
| サイズ | |
|
|
41.7KB |
|
|
127KB |
Brochures
| サイズ | |
|
|
23MB |
|
|
21MB |
バージョン A,
更新: 2026年3月
CAD Drawings
| サイズ | |
|
|
3.42MB |
Compliances
| サイズ | |
|
|
179KB |
Simulation Data
| サイズ | |
|
|
24MB |
|
|
21MB |
Owner's Manuals
| サイズ | |
|
|
386KB |
Accessories
| サイズ | |
|
|
204KB |
|
|
762KB |
Speaker Tunings
| サイズ | |
|
|
557KB |
Install Guides
| サイズ | |
|
|
52.4KB |
|
|
23.9KB |
Related Products
| サイズ | |
|
|
75KB |
Images
| サイズ | |
|
|
312KB |
Safety Sheets
| サイズ | |
|
|
189KB |
上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。
パーツ＆サービス
仕様
| Frequency Range | 80 Hz - 20 kHz |
| Power Rating | IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), 100 hrs |
| Transformer Taps | 60W, 30W, 15W (& 7.5W @ 70V) |
| Coverage Angle | 110° conical |
| Directivity Index (DI) | 4.6 averaged 500 Hz to 4 kHz |
| Maximum SPL (1m) | 107 dB (top 70V/100V tap) |
| Drivers | LF Driver: 165 mm (6.5 in) HF Driver: 19 mm (¾ in) |
| Input Connectors | Removable locking connector with screw-down terminals. |
| Outside Dimensions (H x Dia) | 210 x 252 mm (8.3 x 9.9 in)190 mm (7.5 in) front of ceiling tile to back of backcan |
| Net Weight (each) | 4.2 kg (10 lb) |
| Shipping Weight (pair) | 9.7 kg (21 lb) |
| Sensitivity | 89 dB (100 Hz - 10 kHz) |
| Color | White |
| Safety Agency | UL1480 UUMW listed. Suitable for use in air handling spaces per UL1480, UEAY, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-0 |
| Ceiling Cutout Size | 220 mm (8.75 in) diamter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector – Euroblock |
| Plenum Usage | Yes, backcan included |
