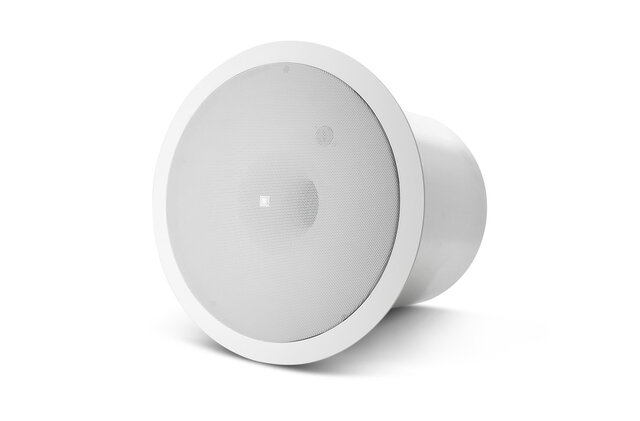

JBL Professional Control 19CS

拡大画像

The Control 19CS uses advanced proprietary technologies to produce powerful bass from a low profile in-ceiling design.

Unique Nested Chamber™ design and Linear Dynamic Aperture™ port design delivers high output from a compact enclosure.
JBL’s exclusive SonicGuard™ overload protection allows higher operational levels and improved system reliability.
Component: Long excursion 200 mm (8 in) driver.
Packaged with grille, backcan and tile rails for fast installation and easy stocking.
Simple installation and wire connection method.

ダウンロード

Data Sheets

	バージョン	サイズ	アップロード日
Control 19CS/CST Spec Sheet バージョン B, 更新: 2020年10月	B	512KB	2020年10月

Manuals

	バージョン	サイズ	アップロード日
Ceiling Speaker Accessory Guide バージョン A, 更新: 2026年5月	A	127KB	2026年5月
Ceiling Speaker Application Guide 更新: 2019年10月		493KB	2019年10月
Control 19CS Overview 更新: 2019年10月		16.5KB	2019年10月
MTC-TCD Thick-Ceiling Dogear 更新: 2019年10月		41.7KB	2019年10月

Brochures

	バージョン	言語	サイズ	アップロード日
Control Contractor Brochure (2025) バージョン A, 更新: 2026年3月	A		23MB	2026年3月
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
JBL Commercial Brochure 更新: 2020年4月			1.64MB	2020年4月
Control Contractor Brochure (2026) 更新: 2026年3月			21MB	2026年3月

BIM Objects

	サイズ	アップロード日
CONTROL 19CS BIM Object 更新: 2019年8月		2019年8月

Compliances

	サイズ	アップロード日
Control 19CS/CST Declaration of Conformity 更新: 2019年10月	145KB	2019年10月
JBL Control Series Passive Speakers DoC 更新: 2019年12月	179KB	2019年12月

Software

	サイズ	アップロード日
Ceiling Subwoofer Worksheet リリース日: 2020年11月	13.4KB	2020年11月

Speaker Tunings

	バージョン	サイズ	アップロード日
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

Accessories

	サイズ	アップロード日
MTC-CS-Teth1 Press-In Grille Safety Tether 更新: 2021年9月	204KB	2021年9月

Owner's Manuals

	サイズ	アップロード日
Control 19CS/CST Manual 更新: 2020年10月	386KB	2020年10月

Install Guides

	サイズ	アップロード日
CC Ceiling Speakers: Myth versus Reality 更新: 2020年10月	23.9KB	2020年10月
Guide to Business Music 更新: 2020年10月	52.4KB	2020年10月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツとサービス

仕様

Frequency Range	42 Hz - 200 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise (400W peak), 100 hrs
Sensitivity	95 dB SPL in ceiling near corner, 89 dB in center of ceiling
Coverage Angle	180° conical
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner)
Impedance	8 ohms
Input Connectors	Removable locking connector with screw-down terminals.
Drivers	200 mm (8.0 in) subwoofer
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	305 mm (12.0 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included
Enclosure Material	Backcan: Formed steel Baffle/Rim: Medium impact polystyrene, fire rated UL94V-0
Overload Protection	Full-range power limiting to protect network and transducers. (On Control 19CS, not on Control 19CST)
Outside Dimensions (H x Dia)	345 x 345 mm (13.6 x 13.6 in) 318 mm (12.5 in) front of ceiling tile to back of backcan
Net Weight (each)	5.5 kg (12 lb)
Shipping Weight (pair)	Control 19CS: T12.7 kg (28 lb)

アクセサリー

MTC-48TRx12 | 4' x 4' 天井タイル用タイルレール

拡大画像

4' x 4' 天井タイル用タイルレール

MTC-48TRx12は、JBLの多くの天井スピーカーを4フィート×4フィート
(1200 x 1200 mm; 48 x 48インチ)の天井タイルに取り付けるためのアクセサリータイルレールです。吊り天井アプリケーション用です。

```html

JBLのC-ring/タイルレール取り付けシステムを備えたシーリングスピーカーであれば、どのモデルにも使用できます。
含まれるもの（製品リリース時）:
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• タイルブリッジで取り付けるJBLスピーカー（CSSシリーズ、8138、C227C/CT、C300シリーズモデルなど）には対応していません。最新の対応機器リストについては、JBL Professionalカスタマーサービスにお問い合わせください。
逆V字溝がタイルレールグリッドを支持し、タイルの破損時の落下を防ぎながら、振動がシーリングタイルグリッドシステムに伝わることを低減し、ガタガタという音を軽減します。
1.2 mm（0.05インチ）の金属厚により、長いスパンに必要な追加的なサポートを提供します。
複数のC-ring取り付け穴があります。施工者が追加の穴位置をドリルで開けることもできます。
1個のMTC-48TRx12は12本のタイルレールのパックで、6個のスピーカー（1スピーカーあたり2本）に対応します。

```

ドキュメント

MTC-48TRx12 Spec Sheet (revB) [77.2KB]
