JBL Professional VTX V20

Immagini più grandi

Prestazioni Straordinarie in un Formato Compatto

VTX V20 integra la tecnologia avanzata e le prestazioni straordinarie del rivoluzionario VTX V25 in un formato più ridotto, sistema 3-vie ad elevata densità di potenza completato da un nuovo sistema di sospensione che garantisce trasporto efficiente, configurazione rapida e precisa. Tutti i componenti VTX V20 sono stati appositamente progettati per fornire una copertura orizzontale stabile di 105 gradi e un accoppiamento efficace della linea sorgente nel piano verticale, erogando un suono lineare e trasparente fino a livelli di output sorprendentemente elevati per le sue dimensioni contenute.

Caratteristiche

Differential Drive Technology
Guida d'onda ad alta frequenza avanzata di 4ª generazione
Versione in formato compatto del driver a compressione duale brevettato D2
Sistema di sospensione ASM
Integrazione sistema V5

Ulteriori dettagli

WAVEGUIDE RBI RAFFINATO

Copertura Orizzontale Migliorata

Il Radiation Boundary Integrator brevettato di JBL combina le sezioni ad alta frequenza e mid-range del VTX V20 in modo che la transizione tra ogni banda sia ininterrotta, indistorta e perfetta.

SCOPRI DI PIÙ

TECNOLOGIA DIFFERENTIAL DRIVE®

Prestazioni Superiori e Peso del Driver Drasticamente Ridotto

La tecnologia Differential Drive esclusiva di JBL con doppia bobina mobile e doppio traferro magnetico è al cuore di tutti i modelli VTX, riducendo drasticamente il peso del driver e migliorando notevolmente tutti i parametri di prestazione critici: risposta in frequenza, potenza di uscita e distorsione.

SCOPRI DI PIÙ

Integrazione di Sistema

Integrazione e Gestione di Sistema

SCOPRI DI PIÙ

Download

Specifications

	Dimensione	Caricato
V20 Spec Sheet aggiornato: ott 2020	1,78 MB	ott 2020

Manuals

	Dimensione	Caricato
VTX V20/S25 Application Guidelines aggiornato: lug 2023	8,23 MB	lug 2023

Brochures

	Dimensione	Caricato
VTX V20/S25 System Brochure aggiornato: dic 2020	3,87 MB	dic 2020

CAD Drawings

	Versione	Dimensione	Caricato
VTX V20 Drawings 2D, 3D aggiornato: ott 2020		2,65 MB	ott 2020
VTX V20/S25 Revit Files versione 1.0, aggiornato: ott 2022	1.0	21,3 MB	ott 2022
VTX V20/S25 Sketchup Files versione 1.0, aggiornato: ott 2022	1.0	1,95 MB	ott 2022

Compliances

	Dimensione	Caricato
VTX V-Series Declaration of Conformity aggiornato: dic 2020	158 KB	dic 2020

Software

	Dimensione	Caricato
Venue Synthesis rilasciato: gen 2025		gen 2025
Performance Manager 3 rilasciato: lug 2024		lug 2024

Ease Data

	Versione	Dimensione	Caricato
VTX V20/S25 EASE GLL versione 1.3, aggiornato: dic 2020	1.3	14,7 MB	dic 2020

Preset Libraries

	Versione	Dimensione	Caricato
V20 Preset Library versione 2.1, aggiornato: dic 2020	2.1	843 KB	dic 2020

Service Notes

	Versione	Lingua	Dimensione	Caricato
VTX V20 Spare Parts versione A, aggiornato: apr 2026	A		65,8 KB	apr 2026

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

System Type	3-Way High Directivity Line Array Element with D2 Technology
Frequency Range (-10dB)	60 Hz – 20 kHz (Preset: VTX V20)
Horizontal Coverage (-6 dB)	105 degrees nominal (300 Hz - 16 kHz)
Maximum Peak Output	139 dB (Preset: VTX V20)
System Amplification	Crown Audio I-Tech HD
Nominal Impedance	Active: LF: 2x 8 ohms MF: 8 ohms HF: 8 ohms Passive: LF: 16 ohms MHF: 8 ohms
LF Driver	(2) JBL 2261H 10-inch Neodymium Differential Drive® woofer
MF Driver	(4) JBL 2164H 5-inch Neodymium mid-range woofer
HF Driver	(3) JBL 2415K D2 Dual Diaphragm, Dual Voice Coil, Neodymium Compression Drive
Enclosure	Cast aluminum front baffles and HF waveguide, Finnish birch plywood; black DuraFlex™ finish, integral recessed handles
Inter-enclosure Angle	0, 0.5, 0.75, 1, 1.5, 2, 2.5, 3, 4, 5, 7.5, 10, 12.5
Dimensions (H x W x D)	280 mm x 911 mm x 402 mm 11 in x 35.9 in x 15.8 in
Net Weight (each)	40 kg (88 lbs)

Accessori

VTX V20 AF | CORNICE ARRAY

Immagini più grandi

Array Frame utilizzato per sospendere o impilare a terra gli enclosure VTX V20 o VTX S25. Include piedini di livellamento regolabili in altezza, barra di estensione opzionale disponibile.

Caratteristiche:

Compatibile con VTX V20 e VTX S25
11 punti di aggancio disponibili per sospensione a punto singolo
Opzioni flessibili di punti di aggancio fronte-retro o fianco a fianco
Supporta fino a 24 enclosure (a seconda della geometria dell'array)

Incluso:

VTX-V20-AF Array Frame
4 x piedini regolabili per applicazioni di impilamento a terra

Documentazione

VTX V20 AF Spec Sheet [746 KB]
VTX V20 AF EB 2D Drawing [497 KB]
VTX V20 AF 3D Drawing [2,54 MB]
VTX V20/S25 Revit Files (rev1.0) [21,3 MB]
VTX V20/S25 Sketchup Files (rev1.0) [1,95 MB]

VTX V20 AF EB | BARRA DI ESTENSIONE

Immagini più grandi

Accessorio barra di estensione utilizzato in combinazione con il telaio array VTX-V20-AF per il deploy di sistemi VTX V20 in modalità di compressione o tensione. Cinque opzioni di aggancio della barra di estensione forniscono separazione del punto di sospensione variabile (sospensione a 2 punti) e maggiore flessibilità per la sospensione a punto singolo. La barra di estensione può essere montata anteriormente o posteriormente per aumentare rispettivamente l'inclinazione verso l'alto o verso il basso dell'array. Se montata posteriormente, fornisce un punto di aggancio per la sospensione in compressione. Una singola barra di estensione può essere installata nel tubo centrale del telaio array, oppure, in alternativa, una coppia di barre di estensione può essere montata anteriormente o posteriormente nei tubi del telaio array sinistro/destro. Le barre di estensione singole o doppie possono anche essere montate anteriormente o posteriormente in applicazioni Ground Stack per una stabilità extra e una gamma più ampia di opzioni di inclinazione dell'array.

Incluso:

1 x VTX-V20-AF-EB
1 x Piede di livellamento regolabile utilizzato per applicazioni ground stacking
2 x Perni a sgancio rapido (QRP) per fissare la barra di estensione al telaio array

Documentazione

VTX V20 AF EB Spec Sheet [775 KB]
VTX V20 AF EB 2D Drawing [497 KB]
VTX V20 AF EB 3D Drawings [2,54 MB]
VTX V20/S25 Revit Files (rev1.0) [21,3 MB]
VTX V20/S25 Sketchup Files (rev1.0) [1,95 MB]

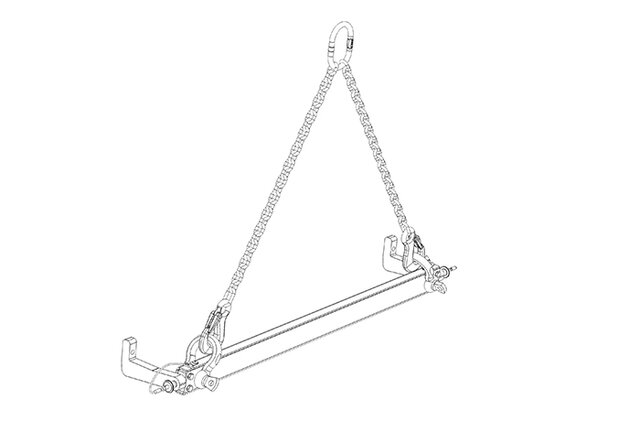

VTX V20 PB | ACCESSORIO PER ESTRAZIONE

Immagini più grandi

Accessorio Pull Back per il fissaggio all'enclosure V20 inferiore per facilitare la sospensione in compressione degli array VTX V20. La compressione può essere implementata utilizzando un motore di catena separato e un punto di sospensione (Rear Motor Pullback) oppure utilizzando un'asta di estensione VTX-V20-AF-EB con verricello a catena VTX-V20-LH opzionale o motore di catena (Extension Bar Pullback).

Incluso:

Barra di traslazione centrale con due perni a rilascio rapido (QRP) catturati su cordini
Due staffe adattatrici sinistra/destra per il collegamento all'armadio VTX V20 inferiore e alla barra distanziatrice centrale
2 x golfari da 5/8" per il fissaggio della barra distanziatrice alla briglia di catena
1 x briglia di catena a due gambi da 18" con ganci di sicurezza a scatto e anello di collegamento superiore per il fissaggio del dispositivo di compressione

Documentazione

VTX V20 PB Spec Sheet [712 KB]
VTX V20/S25 Revit Files (rev1.0) [21,3 MB]
VTX V20/S25 Sketchup Files (rev1.0) [1,95 MB]

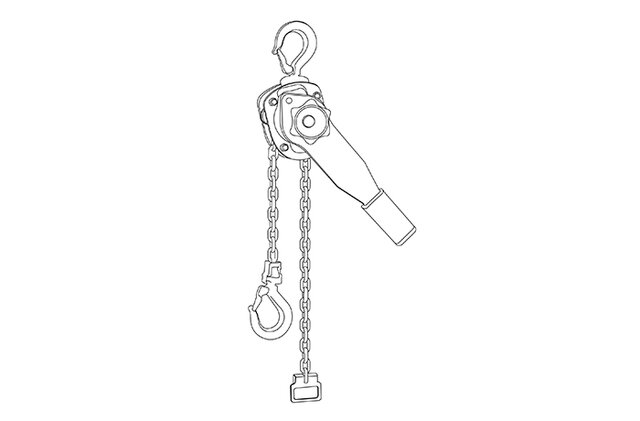

VTX V20 LH | ARGANO A LEVA

Immagini più grandi

Paranco manuale approvato dalla fabbrica per la compressione dei sistemi VTX V20. Il CM Series 653 per l'uso con VTX V20 è un modello da 3/4 di tonnellata con una lunghezza di catena di 20' per la compressione di array di fino a 20 cabinet senza alcun hardware di estensione aggiuntivo necessario.

Incluso:

1 x Paranco manuale CM (rating 3/4 di tonnellata) con catena da 20'

Documentazione

VTX V20 LH Specsheet [911 KB]
VTX V20 LH User Manual [858 KB]

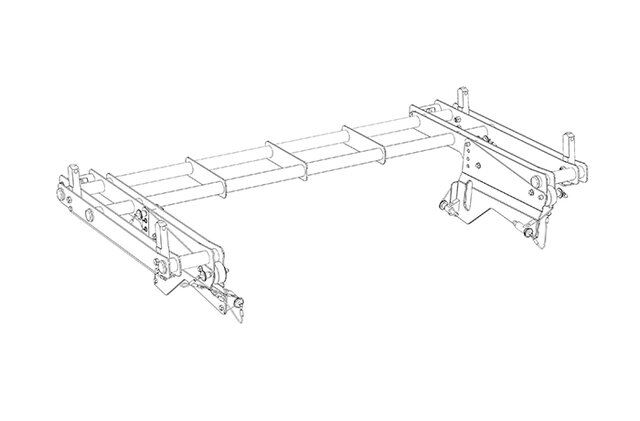

VTX V20 DF | ADATTATORE CON RIEMPIMENTO VERSO IL BASSO

Immagini più grandi

Progettato per facilitare il fissaggio rapido e l'allineamento preciso dei sistemi VTX V20 e V25-II / V25-II-CS, il VTX V20-DF è una soluzione leggera per fornire una copertura più ampia nella parte inferiore degli array VTX V25-II / V25-II-CS. Design leggero con più opzioni di angolazione tra V25-II / V25-II-CS e V20 (3,5°, 7,5°, 11°). Può essere utilizzato come frame adattatore di downfill per array V25-II, oppure come frame adattatore di downfill + frame di pullback per la compressione degli array VTX V25-II-CS con downfill V20. Supporta fino a 6 cabinet VTX V20 sospesi sotto VTX V25-II / V25-II-CS.

Caratteristiche:

Opzioni di angolazione: 3,5°, 7,5°, 11°
Design leggero
Allineamento preciso dell'uscita HF tra V25-II e V20
Supporto per fino a 6 cabinet VTX V20

Documentazione

VTX V20 DF Spec Sheet [568 KB]
VTX V20 DF Suspension Manual (rev2) [852 KB]
VTX V20 DF Customer Drawings [1,42 MB]

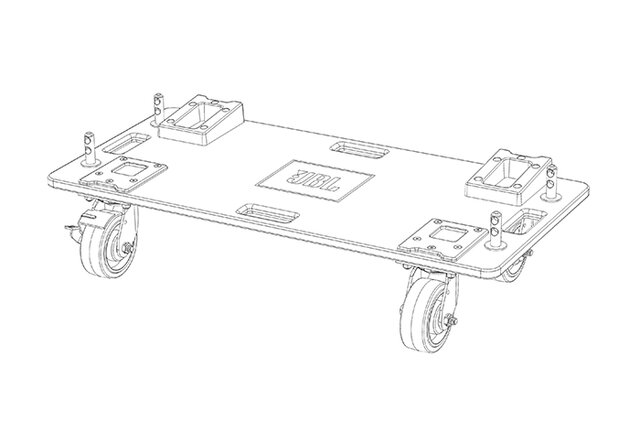

VTX V20 VT | TRASPORTATORE VERTICALE

Immagini più grandi

Il trasportatore verticale VTX-V20-VT è una soluzione semplice e conveniente per il trasporto verticale degli enclosure VTX V20 in blocchi di 3 o 4 cabinet in altezza. Con dimensioni di 35" di larghezza per 16" di profondità, il VTX-V20-VT può essere caricato in 5 file (longitudinalmente) su camion standard da 90".

Caratteristiche:

Trasporta 3x o 4x enclosure V20
Ruote girevoli robuste con blocco
Impilabile
Dimensionato per un carico efficiente su camion

Incluso:

1 x VTX-V20-VT

Documentazione

VTX V20 VT Spec Sheet [812 KB]

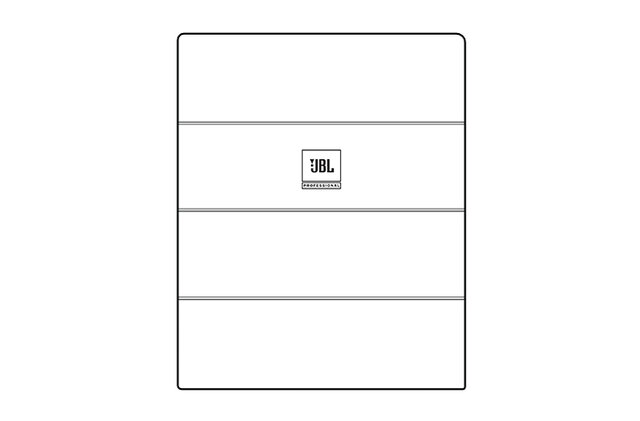

VTX V20 VT CVR | COPERTURA TRASPORTATORE VERTICALE

Immagini più grandi

Coperta protettiva rinforzata e imbottita per 3x o 4x enclosure VTX V20 durante il trasporto verticale.

Caratteristiche:

Aperture per maniglie, cerniere resistenti
Design modulare, compatibile con 3x o 4x enclosure VTX V20
Pannelli di accesso posteriore per connettori di ingresso
Gli cabinet acustici possono essere testati senza rimuovere completamente la coperta

Incluso:

1 x VTX-V20-VT-CVR

Documentazione

VTX V20 CVR Spec Sheet [417 KB]

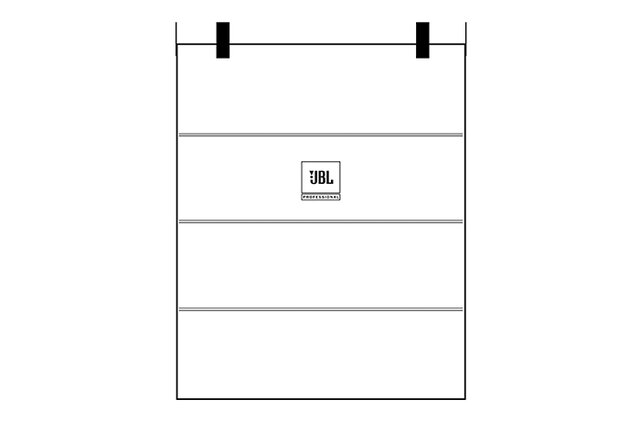

VTX V20 VT CVRW | COPERTA PROTETTIVA PER TRASPORTO VERTICALE

Immagini più grandi

Custodia protettiva rinforzata e imbottita per 3 o 4 enclosure VTX-V20 più array frame VTX-V20-AF durante il trasporto verticale. La custodia presenta un design con top aperto che consente all'array frame di rimanere collegato durante il trasporto.

Caratteristiche:

Ritagli per maniglie, cerniere robuste
Design modulare, utilizzabile con 3 o 4 enclosure VTX V20 più array frame VTX-V20-AF
Alette di accesso al pannello posteriore per i connettori di ingresso
Gli speaker cabinet possono essere testati senza rimuovere completamente la custodia

Incluso:

1 x VTX-V20-VT-CVRW

Documentazione

VTX V20 CVRW Spec Sheet [402 KB]

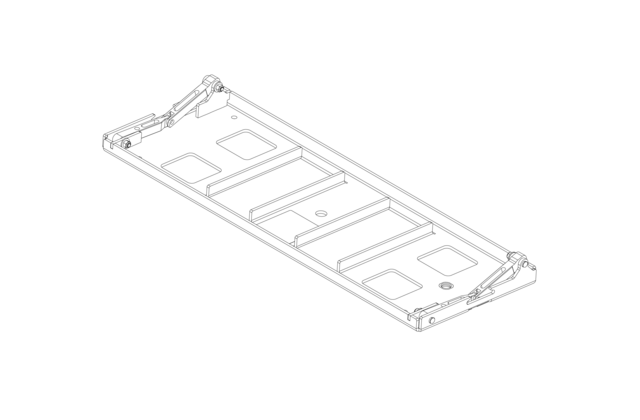

VTX V20 BP | Piastra di base per VTX V20

Immagini più grandi

Caratteristiche principali:

Consente lo stacking da terra degli array VTX V20
Permette il fissaggio dei cabinet VTX V20 ai subwoofer
Supporto universale con asta filettata M20
Angoli di array selezionabili tra -15 gradi e -2,5 gradi
Design leggero
Supporto per fino a (6) VTX V20

Incluso:

(1) Piastra di base VTX V20 BP

Documentazione

VTX V20 BP Spec Sheet (EN) [1,32 MB]
VTX V20 BP Quick Start Guide (EN) [6 MB]
VTX V20 BP Customer Drawings [1,36 MB]
VTX V20/S25 Revit Files (rev1.0) [21,3 MB]
VTX V20/S25 Sketchup Files (rev1.0) [1,95 MB]
