VTX A8

Diffusore Line Array Compatto Dual 8 Pollici con Dispersione 110º

VTX A8

Altoparlante Compatto Line Array Dual 8" Con Dispersione 110º

Il VTX A8 è un elemento line array di nuova generazione che offre la tecnologia flagship VTX A Series di JBL Professional in una soluzione compatta per applicazioni rental e installate di piccole e medie dimensioni. Il VTX A8 è stato progettato per risolvere le diverse esigenze di rinforzo sonoro delle società di produzione, noleggiatori, teatri, edifici di culto, nonché applicazioni di produzione che richiedono fill anteriori, array laterali o altro supporto ausiliario per sistemi VTX di più grande scala. I woofer proprietari JBL e la nostra tecnologia transducer ad alta frequenza e waveguide di ultima generazione forniscono prestazioni ineguagliate, efficienza e una copertura orizzontale coerente di 110 gradi. L'A8 combina due woofer 8", quattro driver midrange 3.5" e due driver ad alta frequenza 2" in un unico cabinet a basso profilo. Le porte a bassa frequenza a doppia svasatura proprietaria, calcolate con precisione per prestazioni di bassa frequenza superiori, estendono l'intervallo di funzionamento utilizzabile fino a 49Hz. Il VTX A8 condivide il meccanismo di rigging brevettato e il sistema di sospensione della serie VTX A per una distribuzione semplificata, mentre una suite completa di accessori apre un mondo di opzioni di configurazione.

Utilizzato autonomamente o in combinazione con VTX B18, A12 o A12W, il VTX A8 espande la VTX A Series JBL per offrire ai professionisti dell'audio un set di strumenti completo per progettare sistemi audio ottimali per qualsiasi applicazione.



Caratteristiche

  • Innovativo design a 3 vie (bi-amp) per prestazioni di migliore categoria
  • Woofer JBL Differential Drive™ e porte Slip Stream™ forniscono una risposta dei bassi ottimale fino a 49 Hz
  • Driver di compressione HF comune tra i prodotti della serie A garantisce eccellente coerenza sonora
  • Design Radiation Boundary Integrator® (RBI) a frequenza media massimizza la densità dei trasduttori e migliora la direttività orizzontale
  • Innovativo meccanismo di rigging con blocco automatico per una distribuzione semplificata e rapida
  • Rete passiva MF/HF integrata consente la riduzione dei canali dell'amplificatore
  • Griglia chiusa a faccia intera per estetica raffinata e protezione dagli agenti atmosferici (IP55)
  • Accessori di montaggio completi ampliano le opzioni di configurazione
  • Si integra perfettamente con il software di controllo del sistema e previsione JBL
  • Design compatto e leggero


Download

Specifications
  Versione Lingua Dimensione Caricato
file type icon VTX A8 Spec Sheet
en versione C, aggiornato: lug 2023
en  869 KB lug 2023
Manuals
  Versione Lingua Dimensione Caricato
file type icon VTX A8 User Manual
en versione D, aggiornato: lug 2023
en  9,42 MB lug 2023
file type icon VTX A8 Rigging Manual
en versione D, aggiornato: lug 2023
en  42,1 MB lug 2023
CAD Drawings
  Versione Dimensione Caricato
file type icon VTX A8 Customer Drawings
versione A, aggiornato: dic 2020
2,55 MB dic 2020
file type icon VTX A8/B18 Revit/BIM Files
versione 2.0, aggiornato: lug 2024
2.0  33,9 MB lug 2024
file type icon VTX A8/B18 Sketchup Files
versione 2.0, aggiornato: ott 2022
2.0  2,08 MB ott 2022
file type icon VTX A8/B18 Archicad Files
versione 1.0, aggiornato: mag 2022
1.0  2,3 MB mag 2022
Software
  Dimensione Caricato
download icon for Venue Synthesis Venue Synthesis
rilasciato: gen 2025
gen 2025
download icon for Performance Manager 3 Performance Manager 3
rilasciato: lug 2024
lug 2024
Ease Data
  Versione Dimensione Caricato
file type icon VTX A8 B18 EASE GLL
versione 1.1, aggiornato: dic 2020
1.1  7,06 MB dic 2020
Preset Libraries
  Versione Dimensione Caricato
file type icon VTX A8 iTech HD Preset Library
versione 1.1, aggiornato: lug 2024
1.1  1,04 MB lug 2024
Service Notes
  Versione Lingua Dimensione Caricato
file type icon VTX A8 Spare Parts
en versione B, aggiornato: apr 2026
en  65,4 KB apr 2026

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range (-10dB) 50Hz - 19kHz (Preset: VTX A8)
Coverage Pattern 110-degrees nominal (300Hz - 18kHz)
Max SPL 139 dB (Preset: VTX A8)
System Processing Crown Audio I-Tech HD
Nominal Impedance LF = 8 ohms
MHF = 8 ohms
LF Driver (2) JBL 258J 8-inch woofers
MF Driver (4) JBL 2163H 3-inch mid-frequency drivers
HF Driver (2) JBL 2423K, 2-inch annular diaphragm compression drivers
Enclosure Finnish birch plywood, black DuraFlex finish, four integral recessed handholds
Inter-enclosure Angle 0.25, 0.5, 1, 1.5, 2, 2.5, 3, 4, 6, 8, 10
Dimensions (H x W x D) 227 mm x 761 mm x 375 mm
8.9 in x 29.9 in x 14.7 in
Net Weight (each) 29.5 kg (65.0 lbs)

Accessori

VTX A8 AF | Telaio Array
VTX A8 AF Main photo
Immagini più grandi
VTX A8 AF detail thumbnail #1 VTX A8 AF detail thumbnail #2 VTX A8 AF detail thumbnail #3 VTX A8 AF detail thumbnail #4

Caratteristiche principali:

  • Supporto fino a (24) enclosure VTX A8
  • Compatibile con VTX A8 e VTX B18
  • Diverse opzioni di punto di sollevamento
  • Risoluzione del punto di sollevamento di 0,5 gradi
  • Posizione di stoccaggio integrata per barra di estensione
  • Supporto per inclinometri laser di terze parti
  • Dimensione moschettone compatibile: 5/8 pollici

Incluso:

  • (1) VTX A8 AF
  • (1) Barra di estensione
  • (1) Supporto laser
  • (3) Moschettoni da 5/8 pollici

Documentazione
VTX A8 AF EB | Barra di estensione
VTX A8 AF EB Main photo
Immagini più grandi
VTX A8 AF EB detail thumbnail #1 VTX A8 AF EB detail thumbnail #2 VTX A8 AF EB detail thumbnail #3 VTX A8 AF EB detail thumbnail #4

Caratteristiche principali:

  • Barra di estensione per l'uso con VTX A8 AF
  • Risoluzione del punto di presa di 0,5 gradi
  • Design leggero
  • Dimensione moschettone compatibile: 5/8 pollici

Incluso:

  • (1) Barra di estensione VTX A8 AF EB
  • (3) Moschettoni da 5/8 pollici
  • (4) Staffe di attacco per barra di estensione VTX
  • (1) Set di viti per l'installazione della staffa

Documentazione
VTX A8 SB | Barra di sospensione
VTX A8 SB Main photo
Immagini più grandi
VTX A8 SB detail thumbnail #1 VTX A8 SB detail thumbnail #2 VTX A8 SB detail thumbnail #3 VTX A8 SB detail thumbnail #4
Highlights:
  • Accessorio barra di sospensione versatile
  • Compatibile con VTX A8 e VTX B18
  • Utilizzato per applicazioni di sospensione o tiraggio
  • Supporto fino a (24) enclosure A8 o (16) B18
  • Design leggero
  • Dimensione maniglia: 5/8 poll.
Incluso:
  • (1) Barra di sospensione VTX A8 SB
  • (1) Maniglia 5/8 poll.

Documentazione
VTX A8 MF | Mini Frame
VTX A8 MF Main photo
Immagini più grandi
VTX A8 MF detail thumbnail #1 VTX A8 MF detail thumbnail #2 VTX A8 MF detail thumbnail #3 VTX A8 MF detail thumbnail #4

Caratteristiche principali:

  • Design compatto e leggero
  • Compatibile con gli enclosure VTX A8 e VTX B18
  • Opzioni di punto di ancoraggio singolo e affiancato
  • Risoluzione del punto di ancoraggio di 0,5 gradi
  • Design a 3 parti pieghevole
  • Dimensione maniglia compatibile: 1/2 in

Incluso:

  • (1) VTX A8 MF Mini Frame
  • (2) Maniglie 1/2 in

Documentazione
RC500 | Morsetto Girevole
RC500 Main photo
Immagini più grandi
RC500 detail thumbnail #1 RC500 detail thumbnail #2 RC500 detail thumbnail #3 RC500 detail thumbnail #4

Highlights:

  • Adattatore universale per tralicci/tubi
  • Supporto fino a 500 kg (1100 lbs)
  • Meccanismo di serraggio regolabile
  • Intervallo tubi: 0,5 in – 2 in
  • Include cuscinetto per rotazione liscia a 360°
  • Marcature di rotazione a 10 gradi per l'orientamento degli array orizzontali

Incluso:

  • (1) VTX RC500 Rotating Clamp

Compatibilità:

  • VTX A6 MF
  • VTX A8 MF
  • SRX906LA AF
  • SRX910LA AF
  • SRX922 AF

Documentazione
VTX DELTA | Delta Plate
VTX DELTA Main photo
Immagini più grandi
VTX DELTA detail thumbnail #1 VTX DELTA detail thumbnail #2 VTX DELTA detail thumbnail #3 VTX DELTA detail thumbnail #4

Highlights:

  • Accessorio delta plate universale di alta qualità
  • Supporto per un massimo di (24) enclosure Line Array JBL
  • Consente regolazioni orizzontali fino a +/- 10 gradi
  • Design leggero
  • Spaziatura dei punti consigliata: 1 metro (3,3 ft)
Incluso:
  • (1) VTX Delta
  • (3) Maniglie 5/8 in

Documentazione

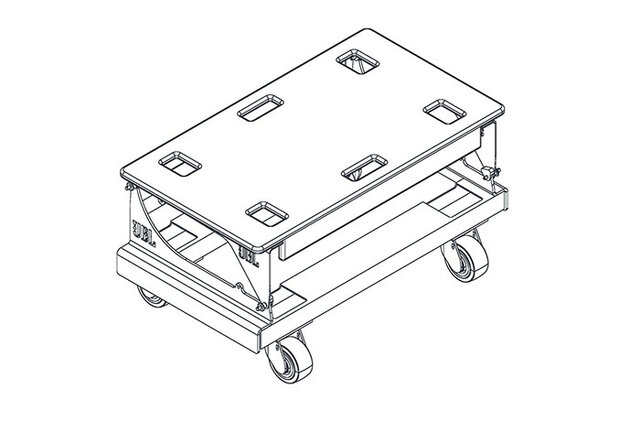

VTX A8 VT | Trasportatore Verticale
VTX A8 VT Main photo
Immagini più grandi
VTX A8 VT detail thumbnail #1 VTX A8 VT detail thumbnail #2 VTX A8 VT detail thumbnail #3 VTX A8 VT detail thumbnail #4

Punti salienti:

  • Carrello di trasporto verticale per (4) enclosure VTX A8
  • Dimensioni idonee per il trasporto su camion
  • Include un top rigido per impilamento facile
  • Caratteristiche di impilamento integrate per una conservazione agevole
  • Progettazione leggera
  • Ruote girevoli robuste

Incluso:

  • (1) VTX A8 VT
  • (1) VT-TOP

Documentazione

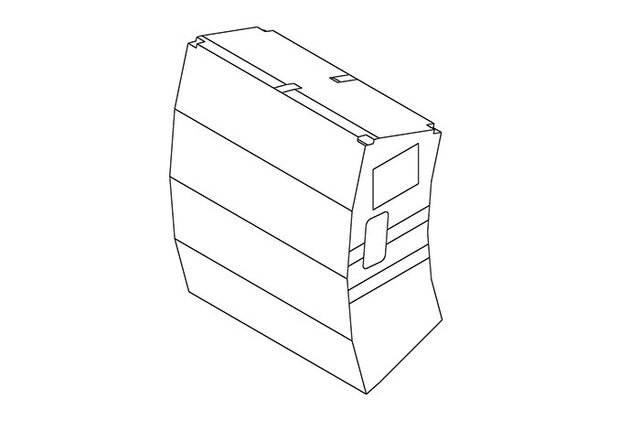

VTX A8 VT CVR | Copertura
VTX A8 VT CVR Main photo
Immagini più grandi
VTX A8 VT CVR detail thumbnail #1 VTX A8 VT CVR detail thumbnail #2 VTX A8 VT CVR detail thumbnail #3 VTX A8 VT CVR detail thumbnail #4

Caratteristiche principali:

  • Custodia protettiva robusta per gli enclosure VTX A8
  • Copre (4) enclosure VTX A8 su un VTX A8 VT
  • Include alette per il pannello di ingresso a scopo di prova
  • Tasca trasparente per le etichette di spedizione
  • Fori per maniglie per un facile trasporto
  • Si piega e si ripone nel VTX A8 VT
  • Cerniere di qualità industriale robuste

Incluso:

  • (1) Custodia protettiva VTX A8 VT CVR

Documentazione

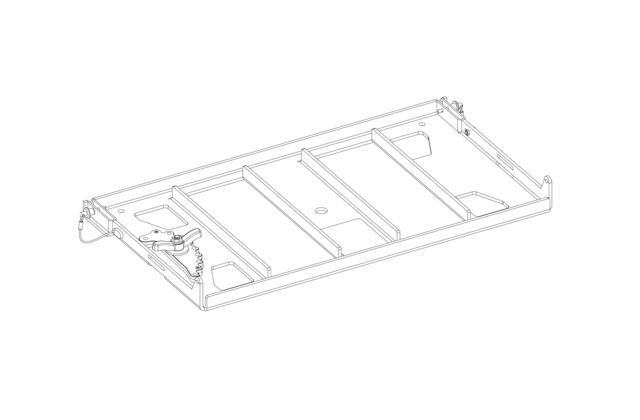

VTX A8 BP | Piastra di base
VTX A8 BP Main photo
Immagini più grandi
VTX A8 BP detail thumbnail #1 VTX A8 BP detail thumbnail #2 VTX A8 BP detail thumbnail #3 VTX A8 BP detail thumbnail #4

Caratteristiche principali:

  • Utilizzato per l'impilamento a terra VTX A8
  • Collega i cabinet VTX A8 ai subwoofer
  • Compatibile con tutti i subwoofer della serie VTX
  • Metodo di attacco universale M20
  • Intervallo: da -15° a +5°
  • Design leggero

Incluso:

  • (1) Piastra di base VTX A8 BP

Documentazione
