Control 68HP

Diffusore a Sospensione ad Alta Potenza

Control 68HP
Immagini più grandi

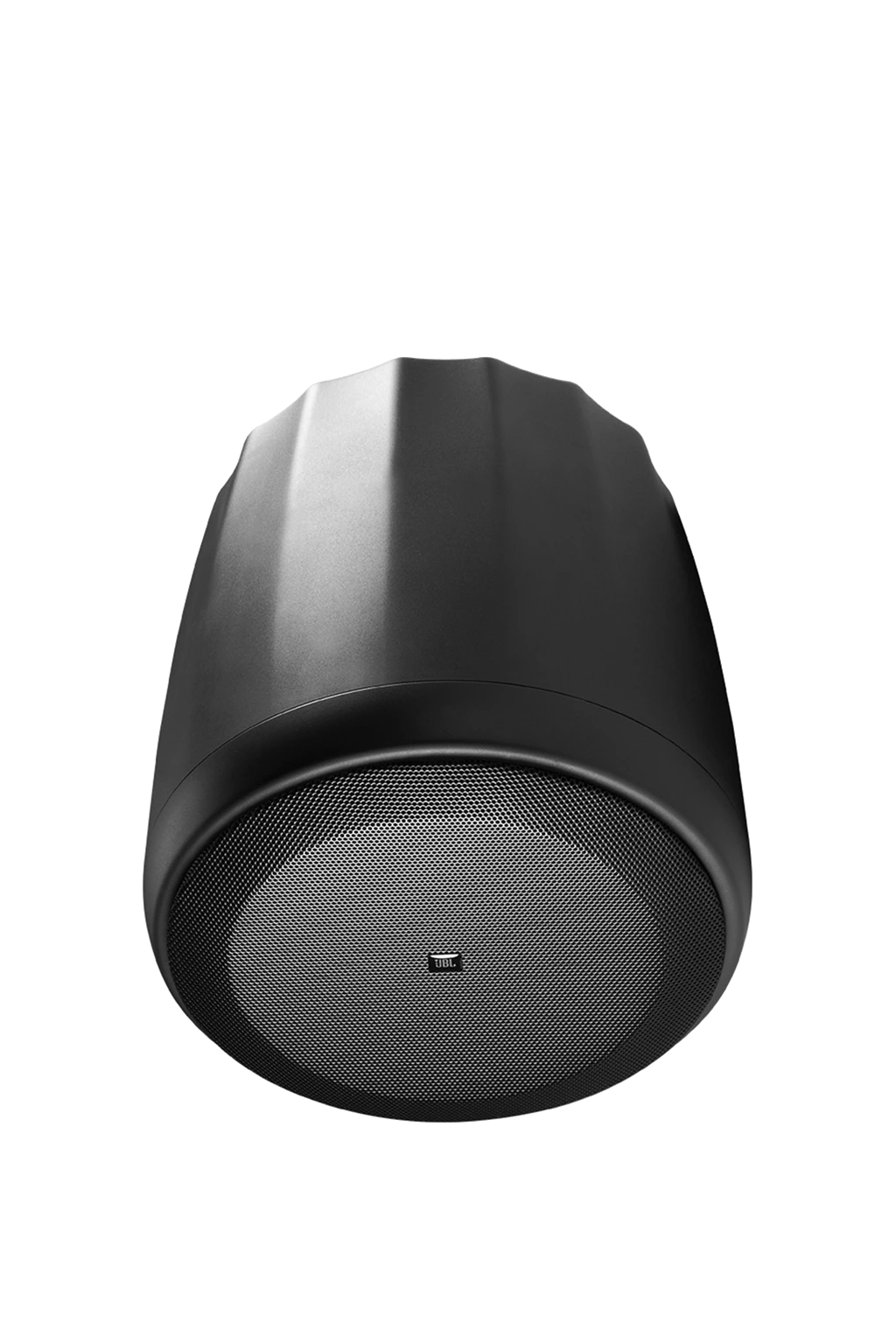

Altoparlante Sospeso ad Alta Potenza
L'altoparlante sospeso a due vie full-range JBL Control 68HP fornisce elevata uscita, elevata gestione della potenza, chiarezza superiore e copertura coerente in ambienti con soffitti a architettura aperta, spazi live e altre locations dove è desiderato un altoparlante sospeso. Le applicazioni comuni includono retail, spazi hospitality, centri fitness, centri congressi, spazi espositivi, sale conferenze, atri, musei e centri di transito.

Il Control 68HP dispone di un driver a bassa frequenza da 209mm (8 pollici) con cono rinforzato in Kevlar e una bobina mobile da 50mm (2 pollici) con supporto in fibra di vetro per prestazioni di potenza superiori e affidabilità a lungo termine. Un driver a compressione coassiale da 25mm (1 pollice) presenta una cupola in titanio con risonanza smorzata e un supporto della bobina mobile in Kapton per fedeltà e capacità di uscita migliorate a lungo termine.

È incluso un trasformatore multi-tap da 68 watt per l'uso su linee di altoparlanti distribuite 70V/100V ed è commutabile per funzionamento diretto a 8 ohm. Inoltre, il suo pattern di dispersione a direttività costante di 110° consente l'uso di meno altoparlanti, riducendo il costo del sistema installato senza compromettere le prestazioni.

L'installazione è veloce e facile con il sistema di montaggio sicuro del Control 68HP. Sono inclusi due sistemi completi di cavi di sospensione, fornendo sia cavi di sospensione principale che di sicurezza. L'altezza di sospensione è infinitamente regolabile utilizzando il cavo in acciaio galvanizzato ad alta resistenza da 4,5 metri incluso con clip a molla e fastener per cavi certificati UL.

Caratteristiche

  • Design coassiale con: woofer da 209 mm (8 in) rinforzato in Kevlar™ con bobina vocale da 50 mm (2 in), driver di compressione a cupola in titanio da 25 mm (1,0 in)
  • Elevata capacità di potenza di 250 Watt (picco 1000W) e alto SPL di 114 dB (picco 120 dB)
  • Hardware di sospensione con cavo in acciaio zincato da 4,5 m (15 piedi) e morsetto facile da regolare
  • Design elegante disponibile in nero o bianco
  • Sistema di diffusore e cavo di sospensione certificato UL
  • Funzionamento a 8 ohm e 70V/100V
  • Copertura conica a direttività costante estremamente coerente di 110°

Download

Specifications
  Versione Lingua Dimensione Caricato
file type icon Control 68HP Spec Sheet
en versione D, aggiornato: set 2024
en  640 KB set 2024
Brochures
  Versione Lingua Dimensione Caricato
file type icon Control Contractor Brochure (2025)
en versione A, aggiornato: mar 2026
en  23 MB mar 2026
file type icon Control Contractor Brochure (2024)
en versione D, aggiornato: feb 2024
en  14 MB feb 2024
file type icon Control Contractor Brochure (2026)
en aggiornato: mar 2026
  en  21 MB mar 2026
CAD Drawings
  Dimensione Caricato
file type icon C60 DXF Drawings
aggiornato: nov 2022
4,14 MB nov 2022
Compliances
  Dimensione Caricato
97,1 KB set 2022
FAQs
  Dimensione Caricato
file type icon C60 Frequently Asked Questions
aggiornato: set 2022
337 KB set 2022
Speaker Tunings
  Versione Dimensione Caricato
  95,4 KB ott 2025
file type icon Commercial, CBT, and AWC Tunings 220616
versione A, aggiornato: mag 2023
557 KB mag 2023
CLF Files
  Dimensione Caricato
file type icon Control 60 Series CLF Files
aggiornato: gen 2023
377 KB gen 2023
Ease Data
  Versione Dimensione Caricato
file type icon C60 Ease Files
versione B, aggiornato: gen 2023
962 KB gen 2023
Install Guides
  Dimensione Caricato
file type icon C60 Install Instructions
aggiornato: apr 2019
886 KB apr 2019
file type icon Painting C60 Speakers
aggiornato: apr 2021
146 KB apr 2021

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Range (-10dB) 52 Hz - 17 kHz
Frequency Response (+/-3 dB) 72 Hz - 16 kHz
Power Rating 150 Watts Continuous Pink Noise Power (600 Watts peak, 100 hrs)
250 Watts Continuous Pink Noise Power (1000 Watts peak, 2 hrs)
500 Watts Continuous Program Power (2 hr)
Sensitivity 90 dB
Maximum SPL 114 dB continuous pink noise, 120 dB peak
Coverage Angle 110° conical
Directivity Factor (Q) 7.8
Directivity Index (DI) 8.9 dB
Nominal Impedance 8Ω
Transformer Taps 70V: 68W, 34W, 17W, & 8.5W
100V: 68W, 34W, 17W
Drivers
  • 209 mm (8 in) Kevlar(tm) reinforced cone, 50 mm (2 in) CCAW voice coil on fiberglass voice coil former
  • 25 mm (1.0 in) compression driver, titanium dome, ferrite magnet assembly, Kapton(tm) voice coil former, CCAW voice coil on fiberglass voice coil former
Terminals Two removable locking euro-block 2-pin connectors with screwdown terminals for bare wire. Connectors paralleled for input and loop-thru. Max. wire 12 AWG (2.5 mm2). Rubber terminal covers included.
Enclosure Material High impact polystyrene
Color Black or white
Dimensions 333 mm (13.1 in) diameter x 344 mm (13.6 in) height to top of cabinet. 369 mm (14.5 in) to top of suspension bracket
Net Weight 7.5 kg (16.5 lbs)
Shipping Weight 17.2 kg (38.0 lbs)
Included Accessories Two suspension cable systems, two 2-pin removable locking euro-block connectors, two rubber covers for euro-block connectors.
