5742

Altoparlanti ScreenArray ad Alta Potenza 4 Vie

5742
Immagini più grandi

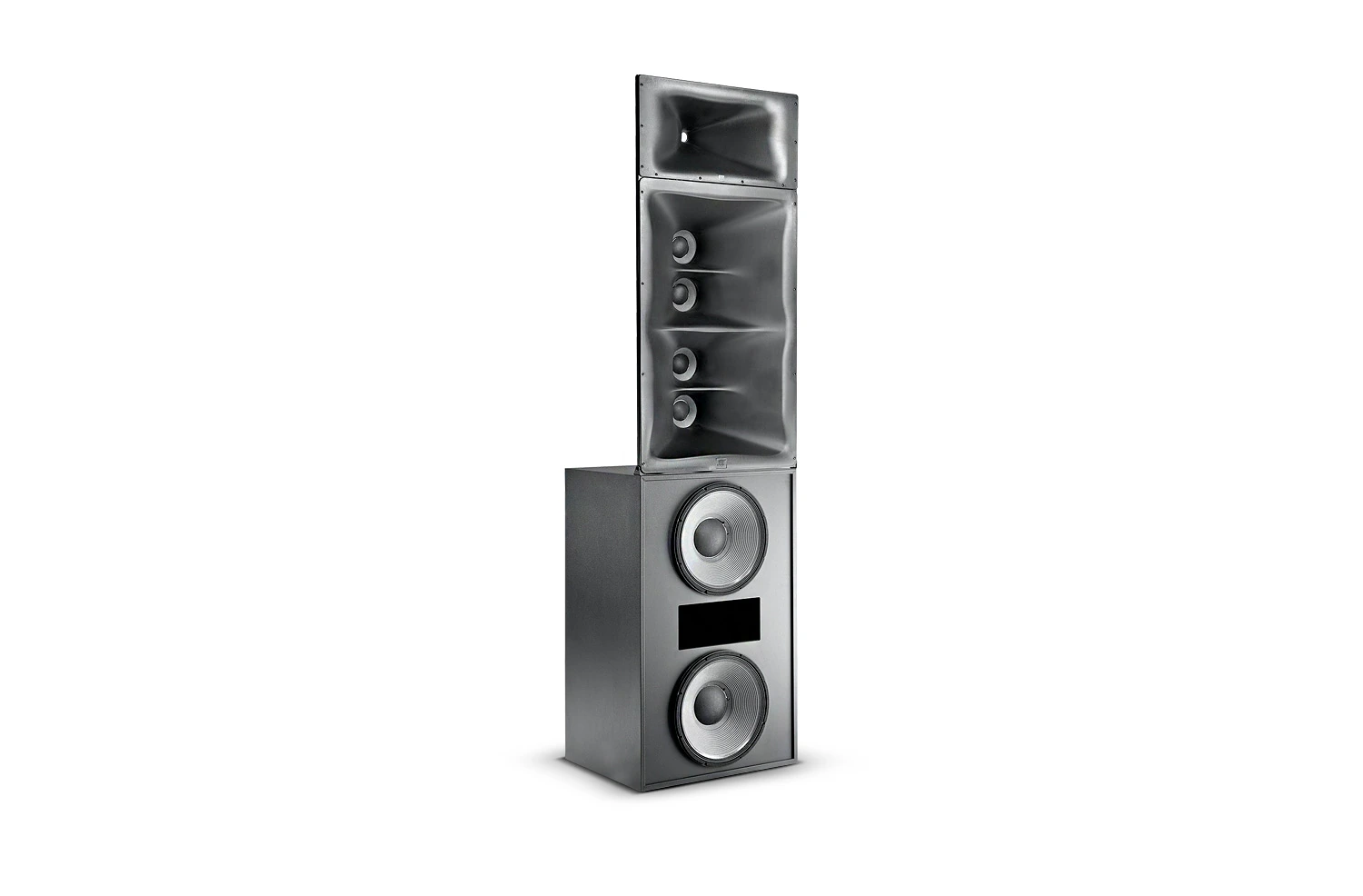

Altoparlanti ScreenArray ad Alta Potenza a 4 Vie

I cinema di grande formato e 3D richiedono una copertura perfetta in ogni posto dell'auditorium, un'ampia gamma dinamica e una larghezza di banda estesa, nonché livelli di distorsione impercettibili. Le colonne sonore digitali richiedono sistemi audio per auditori di premier che possono riprodurre accuratamente il suono esattamente come registrato.



Caratteristiche

  • Design ScreenArray® a quattro vie ad alta potenza per massima resa, copertura ottimale e distorsione minima.
  • Sezione midrange da 1400 watt con quattro trasduttori Differential Drive® da 8"
  • Compressore ad alta frequenza di grande formato con diaframma in titanio smorzato e neodimio da 4".
  • Sezione bassa frequenza da 1600 watt con due driver SVG per basse frequenze da 18"
  • Nuova tecnologia Optimized Aperture Waveguide stampata in materiale composito per distorsione ultra bassa e risposta in frequenza estremamente uniforme.
  • JBL SSC™ Screen Spreading Compensation brevettato
  • Focused Coverage Technology
  • Design Flat Front Wave Guide per facile installazione a parete dietro lo schermo
  • Profondità ridotta di 24" per requisiti di profondità minima dietro lo schermo.

Applicazioni

  • Alta potenza per riproduzione sonora critica in cinema di grande formato, applicazioni di produzione e post produzione in studio.


Download

Specifications
  Dimensione Caricato
file type icon 5742 Spec Sheet
aggiornato: ott 2020
711 KB ott 2020
CAD Drawings
  Dimensione Caricato
file type icon 5742 2D DXF
aggiornato: ott 2020
1,2 MB ott 2020
file type icon 5742 2D PDF
aggiornato: ott 2020
29,3 KB ott 2020
file type icon 5742 3D DXF
aggiornato: ott 2020
2,43 MB ott 2020
Compliances
  Dimensione Caricato
150 KB ott 2019
131 KB ott 2019

Se uno dei link sopra produce caratteri strani nel tuo browser, fai clic destro sul file per salvarlo sul tuo computer.

Parti e assistenza

Specifiche

Frequency Response (±3 dB) 30 Hz - 19 kHz
Frequency Range (-10dB) 25 Hz - 20 kHz
Sensitivity 115 dB, 2.83V @ 1m (3.3 ft)
Maximum SPL (1m) 136 dB @ 1m, 142 dB Peak
System Input Power Rating LF: 1600 WMF: 1400 WHF: 150 W
Horizontal Coverage Angle (-6dB) 90°
Vertical Coverage Angle (-6dB) 20° up, 30° down
Directivity Factor (Q) 10.0
Directivity Index (dB) 10
Crossover Frequencies 220 Hz, 550 Hz, 1.3 kHz
Dimensions (H x W x D) 2763 mm x 762 mm x 610 mm(108.8 in x 30.0 in x 24.0 in)
Net Weight (each) 282 lbs (128.1 kg)
Shipping Weight 333 lbs (151.4 kg)
Low Frequency 2 x 2242HPL, 460 mm (18 in) dia. Super Vented Gap Cooled™ (SVG), 100 mm (4 in) dia. edgewound ribbon voice coils.
Nominal Impedance
Input Power Rating 1600 W (AES), 2000 to 4000 W recommended amplifier
Input Connectors Push terminal binding posts
Mid Frequency 4 x 2169J, 200 mm (8 in) dia. Differential Drive® Neodymium Magnet, 76 mm (3 in) dual coil edgewound ribbon voice coil.
High Frequency 2452H-SL 38 mm (1.5 in) exit compression driver with 100 mm (4 in) diameter voice coil and Neodymium magnet.
Power Handling (2Hr AES Rating) 1600W
