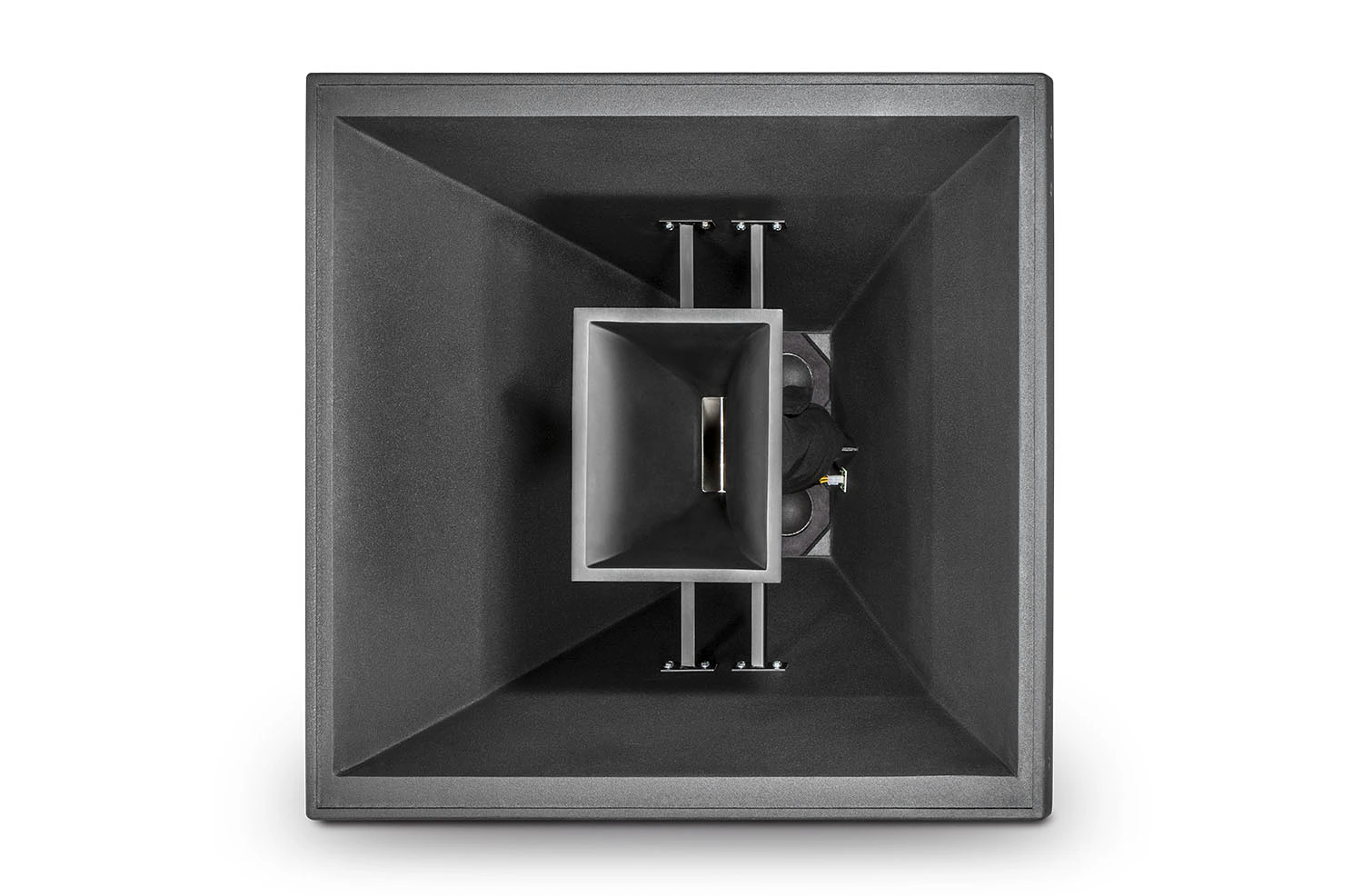

JBL Professional PD743i

Gambar Lebih Besar

Dual 8-inci 2-Way Speaker Berhorn Beban Tinggi Dengan Horn 40° x 30°

Loudspeaker Precision Directivity™ PD743i menyediakan penguatan suara berdampak tinggi pada jarak lemparan yang melampaui jangkauan desain single-driver tradisional. Satu modul menghasilkan lebih dari 104 dB SPL (berkelanjutan) pada jarak 50 m (165 kaki). PD764i-215 dapat digunakan dalam kluster dengan modul keluarga PD lainnya atau secara terpisah sebagai bagian dari sistem terdistribusi.

Fitur

Pola Cakupan 40° x 30° – dimensi frontal simetris memungkinkan orientasi horizontal atau vertikal dalam susunan array.
Modul driver HF ganda IFS™ Interference Free Summation menghilangkan interferensi destruktif dan meningkatkan output sebesar 6 dB.
Driver kompresi ganda 2432H dengan diafragma 3"
Driver mid-range cone bermuatan horn ganda CMCD-82H 8" memberikan output 6 dB lebih besar daripada desain tradisional.
Kontrol pola dipertahankan hingga di bawah 400 Hz.
Tata letak modul mid/high-frequency ko-aksial meningkatkan arrayability frekuensi mid dan meminimalkan ukuran.
Sistem rigging terintegrasi menyederhanakan desain dan konstruksi array.

Untuk meningkatkan keandalan dalam kondisi cuaca dan mengurangi infiltrasi air, dimensi kabinet model WRC & WRX mungkin berbeda dari dimensi model standar. Hubungi CustomAudio@harman.com untuk gambar dan/atau informasi dimensi model WRC & WRX.

Unduhan

Data Sheets

	Ukuran	Diunggah
PD743i Spec Sheet diperbarui: Okt 2020	201 KB	Okt 2020

Manuals

	Versi	Bahasa	Ukuran	Diunggah
Weather Resistant Configurations versi A, diperbarui: Mei 2023	A		86,1 KB	Mei 2023

Brochures

	Bahasa	Ukuran	Diunggah
Loudspeakers for Sports Facilities diperbarui: Jul 2024		5,71 MB	Jul 2024

CAD Drawings

	Versi	Ukuran	Diunggah
PD700i Series Customer Drawings versi 1.0, diperbarui: Des 2025	1.0	1,26 MB	Des 2025
PD700i Series Revit/BIM Library versi 1.0, diperbarui: Des 2025	1.0	4,32 MB	Des 2025

Tech Notes

	Ukuran	Diunggah
Tech Note: Basic PD5322 and PD5122 Array Applications diperbarui: Okt 2020	3,97 MB	Okt 2020
Tech Note: Progressive TransitionTM (PT) Waveguides diperbarui: Okt 2019	4,47 MB	Okt 2019
Tech Note: Cone Midrange Compression Drivers (CMCD) diperbarui: Okt 2020	1,98 MB	Okt 2020
Tech Note: JBL Precision Directivity™ PD700 Series Co-Axial Mid/High Speaker Systems diperbarui: Okt 2019	389 KB	Okt 2019
Tech Note: Forward Steered Arrays in Precision Directivity™ Speaker Systems diperbarui: Okt 2020	658 KB	Okt 2020

Simulation Data

	Versi	Ukuran	Diunggah
PD700i Series EASE GLL Files versi 1.0, diperbarui: Des 2025	1.0	197 KB	Des 2025
JBL Pro ALL CLF Files versi 12-10-21, diperbarui: Mei 2023	12-10-21	24 MB	Mei 2023

Speaker Tunings

	Ukuran	Diunggah
PD700i & PD700i-215 Tunings Files diperbarui: Nov 2020	420 KB	Nov 2020

Jika ada tautan di atas yang menampilkan karakter aneh di browser Anda, klik kanan file tersebut untuk menyimpannya ke komputer Anda.

Suku Cadang & Servis

Spesifikasi

Frequency Range (-10dB)	200 Hz to 19.5 kHz
Frequency Response (±3 dB)	230 Hz - 18.5 kHz
Coverage Pattern	40° x 30°
Directivity Index (DI)	16 dB
System Sensitivity (1w @ 1m)	Passive Mid-High: 110 dB SPL
Maximum Peak SPL	MHF - 142 dB Peak Passive Mode
Transducer Power Rating (AES)	MHF - 400 W (1600 W Peak)
Crossover Frequencies	1.2 kHz
DSP	Custom DSP for Crown ITHD and IT4x3500HD amplifiers
MF Driver	2 x JBL CMCD-82H midrange driver with 200 mm (8 in) diameterDifferential Drive® dual 75 mm (3 in) voice coil
HF Driver	2 x JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal Impedance	MF: 4 ohms HF: 16 ohms
Enclosure	Trapezoidal with Rectangular sides, combination of 18 mm and 16 mm (5/8 in) exterior grade birch plywood
Enclosure WRC/WRX Version	For direct exposure or extreme environments, berglassed with stainless steel hardware
Grille	Black powder coated zinc treated 14 gauge perforated steel with black foam backing
Grille WRC/WRX Version	Three layer grille assy consisting of 16-gauge powder coated S.S., backed with O.C. foam and S.S. mesh
Input Connector	NL4 for bi-amp operation
Input Connectors WRC/WRX Version	4 conductor 16 awg direct burial cable assy 20 length (or length TBD)
Suspension Attachment	32 total points (7 top and bottom, 7 each side, 4 back), M10 threaded hardware
Dimensions (H x W x D)	991 mm x 991 mm x 1145.8 mm (39.0 x 39.0 x 45.1 in)
Net Weight (each)	245 lbs (111.4 kg)
Crossover Modes	Passive
System Power Rating	MHF - 400 W (1600 W Peak) (IEC rated)
Environmental	Available WRC/WRX Version: IP55
