Intellivox HP-DS170
Tidak diproduksi

Susunan Pengeras Suara Kolom Bertenaga Sendiri dengan Pembentukan Berkas Aktif Berperingkat IP55

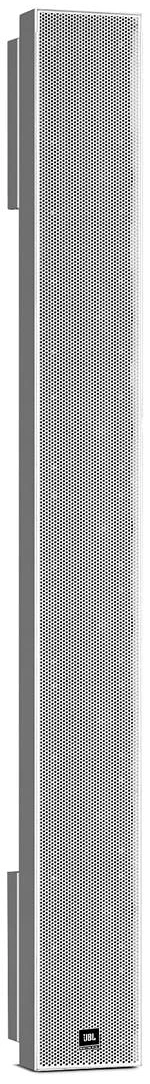

Intellivox HP-DS170
Gambar Lebih Besar

Pembentukan Berkas Aktif, Bertenaga Mandiri, Susunan Loudspeaker Kolom, Rating IP55

Intellivox HP-DS170 adalah loudspeaker kolom bertenaga pembentuk berkas 2-arah, lebar bandwidth, mandiri, khususnya bertenaga tinggi dan output tinggi, dengan tingkat kemampuan outdoor yang tinggi. Sejak pengenalan pembentukan berkas pada tahun 1999, model Intellivox High Power telah ditentukan untuk menyelesaikan masalah kejelasan ucapan dan penguatan musik di ruang-ruang besar yang sangat bergema termasuk rumah ibadah, teater, hall transportasi dan lainnya. Intellivox HP-DS170 mampu menghasilkan hingga 106 dB SPL pada jarak 30 meter (100 kaki) dan memiliki dispersi horizontal 100°. Dengan panjang susunan 1,7 meter (5' 7"), dirancang agar pas di ruang-ruang dengan faktor arsitektural dan akustik yang menantang. Mengenkapsulasi sepuluh loudspeaker 6,5" efisiensi tinggi dan dua driver kompresi 1" yang dipasang koaksial, masing-masing dengan amplifikasi tersendiri, Intellivox HP-DS170 mampu mencakup area penonton yang substansial sambil mempertahankan tingkat tekanan suara yang merata di seluruh area.



Fitur

  • Rating IP55
  • DSP dan amplifikasi bawaan
  • DDS Beam Shaping
  • Driver 6.5"
  • Kontrol serial RS-485


Aplikasi

  • Sistem Fill atau Delay untuk instalasi Intellivox
  • Fasilitas Olahraga
  • Ruang Konser
  • Teater
  • Aplikasi Touring


Opsi

  • Rangkaian lengkap aksesori mounting
  • Layanan pencocokan warna

Unduhan

Data Sheets
  Ukuran Diunggah
file type icon HP-DS170 Data Sheet
diperbarui: Okt 2020
550 KB Okt 2020
Brochures
  Ukuran Diunggah
file type icon Intellivox Brochure
diperbarui: Okt 2020
23 MB Okt 2020
CAD Drawings
  Ukuran Diunggah
file type icon Intellivox HP Series Drawings
diperbarui: Okt 2020
876 KB Okt 2020
file type icon HP Series Drawings PDF
diperbarui: Okt 2020
663 KB Okt 2020
BIM Objects
  Ukuran Diunggah
file type icon Intellivox BIM Files
diperbarui: Okt 2020
4,17 MB Okt 2020
Software
  Versi Ukuran Diunggah
download icon for DDA (Digital Directivity Analysis) DDA (Digital Directivity Analysis)
versi 5.1 (License free), dirilis: Apr 2020
5.1 (License free)   207 MB Apr 2020
download icon for SketchUp plug-in SketchUp plug-in
versi 2019, dirilis: Feb 2020
2019   746 KB Feb 2020
Windows download icon WinControl with RAPID DDS™
versi 2p96, dirilis: Agu 2023
2p96   56,3 MB Agu 2023
Ease Data
  Versi Ukuran Diunggah
file type icon DDA Libraries for EASE DLL
versi 1.0, diperbarui: Okt 2020
1.0  2,01 MB Okt 2020
file type icon Intellivox EASE DLL
diperbarui: Feb 2026
  3,78 MB Feb 2026
file type icon Intellivox EASE GLL
diperbarui: Okt 2019
  5,43 MB Okt 2019
Install Guides
  Ukuran Diunggah
file type icon HP Series Install Manual
diperbarui: Okt 2020
3,04 MB Okt 2020
Design Guides
  Bahasa Ukuran Diunggah
en  3,31 MB Des 2022

Jika ada tautan di atas yang menampilkan karakter aneh di browser Anda, klik kanan file tersebut untuk menyimpannya ke komputer Anda.

Suku Cadang & Servis

Spesifikasi

Maximum SPL (30m) Continuous : 97 dB SPL
Peak : 105 dB SPL
Typical Maximum Throw 10-25 m / 33-82 ft
Drivers 10 x 6.5”
2 x 1” Compression
Dimensions Height- 1698mm
Width- 198mm
Depth- 189mm
Weight- 56kg / 123lb
Enclosure stainless steel (AISI 304) with epoxy coating
Color Enclosure and grill : RAL 9010 (white)
Speaker baffle : RAL 9011 (black)
Optional Accessories Multiple optional accessories available. Please see spec sheet or your local dealer for more info.
Coverage Angle Vertical complex beam shaping (via software), wide horizontal dispersion (consult spec sheet for details)

Aksesori

JBL Intellivox Software | Memahami Teknologi Penargetan Intellivox dan Jenis Perangkat Lunak
JBL Intellivox Software Main photo
Gambar Lebih Besar
JBL Intellivox Software detail thumbnail #1
Teknologi Aiming
Speaker
Perangkat Lunak
DDC™
Digital Directivity Control™ menyediakan beam-STEERING, berdasarkan parameter aiming.
Model DC
WinControl – Memungkinkan Anda mengatur pengaturan DDC beam-STEERING. Perangkat lunak yang sama berkomunikasi dengan dan mengunggah pengaturan ke speaker

DDS™
Complex Digital Directivity Synthesis™ menyediakan cakupan ruangan yang kompleks melalui beam-SHAPING. Algoritma pembentukan didasarkan pada model ruangan atau ruang mendengarkan, menghasilkan SPL yang konsisten dan respons frekuensi yang konsisten dari satu tempat ke tempat lain dalam ruang mendengarkan.
Model DS & DSX
UNTUK RUANG MENDENGARKAN YANG KURANG KOMPLEKS:
WinControl™ – RAPID DDS™ (yang tertanam di WinControl) memilih pengaturan DDS™ yang tepat berdasarkan parameter ruangan dan penggunaan dasar. Perangkat lunak yang sama kemudian mengunggah file pengaturan ke speaker dengan menekan "Apply".

UNTUK RUANG MENDENGARKAN YANG LEBIH KOMPLEKS:
DDA™ (Digital Directivity Analysis™) untuk memodelkan ruang mendengarkan dan menghitung algoritma beam-SHAPING DDS. Ditambah, WinControl™ untuk mengunggah file pengaturan ke speaker.

Sistem Perangkat Lunak
Speaker
WinControl™
  • Secara langsung mengontrol produk yang didorong DDC™ untuk: 1) sumbu aiming, 2) sudut pembukaan, dan 3) jarak fokus.
  • Ini juga digunakan untuk mengatur parameter audio lainnya, termasuk 8 band EQ parametrik, penundaan, fungsi AVC (kontrol volume otomatis), tingkat volume, parameter terkait pengawasan, deteksi nada pilot, pengalihan prioritas, 8 preset lengkap, dan banyak lagi.
  • Memungkinkan pengunggahan file direktivitas DDS™ yang dihitung DDA™ ke speaker.
  • RAPID DDS™ memungkinkan pembuatan file DDS™ ke speaker tanpa harus menggunakan DDA™.
Model DC, DS dan DSX

DDA™
  • Mengintegrasikan pemodelan geometris, prediksi suara langsung, prediksi akustik ruangan statistik, visualisasi grafis, optimasi pola radiasi dan pembuatan file filter keluaran.
  • File ditransfer ke WinControl™ untuk pengunggahan ke unit DSP speaker.
DDA mendukung semua produk (DC, DS dan DSX) tetapi Anda hanya dapat mengekspor pengaturan beam SHAPING untuk DS dan DSX.
