Système de Renforcement Sonore Amplifié Polyvalent Deux Voies 10"
Le PRX710 est un haut-parleur compact et ultraléger de la Série PRX700. Il a été conçu pour offrir des performances maximales au regard de son poids et de sa taille.
Grandes images
Système de Renforcement Sonore Amplifié Polyvalent Deux Voies 10"
Caractéristiques
- 133 dB de pression acoustique crête
- Haut-parleur graves 10" pour une distorsion réduite et une pression acoustique supérieure
- Pilote de compression néodyme JBL 1,5" de diamètre de nouvelle génération
- Pavillon conçu par JBL pour une couverture précise
- Technologie d'amplificateur Classe D efficace
- Présets d'égalisation Normal et Boost sélectionnables par l'utilisateur
- Section d'entrée DSP, filtre de croisement, limitation dynamique, optimisation des composants, égalisation système sélectionnable
- Capacité d'entrée au niveau ligne et d'entrée microphone directe
- Entrées XLR-1/4" combinées professionnelles, entrées RCA et boucle de sortie XLR
- Embase de montage sur perche 36 mm intégrée
- Poignée intégrée avec coupelle de support moulée par injection pour un transport facile
- Points de suspension M10 intégrés pour une installation facile
- Armoires en contreplaqué de peuplier léger, structurellement solides avec assemblages à rainure et languette, protégées par la finition DuraFlex™ éprouvée en tournée de JBL.
- Grilles en acier galvanisé 16 gauge doublées de tissu et résistantes aux bosses
- Le PRX710 est l'enceinte la plus compacte et la plus polyvalente de la série PRX700. Conçu pour offrir les meilleures performances pour son poids et sa taille en tant qu'enceinte principale façade de sonorisation. Deux réglages d'égalisation sélectionnables par l'utilisateur sont fournis pour optimiser le système selon l'application. Avec un montage sur perche à double embase, le PRX712 est un complément parfait à un caisson de graves de la série PRX700, offrant un système haute performance autoamplifiée sub/sat.

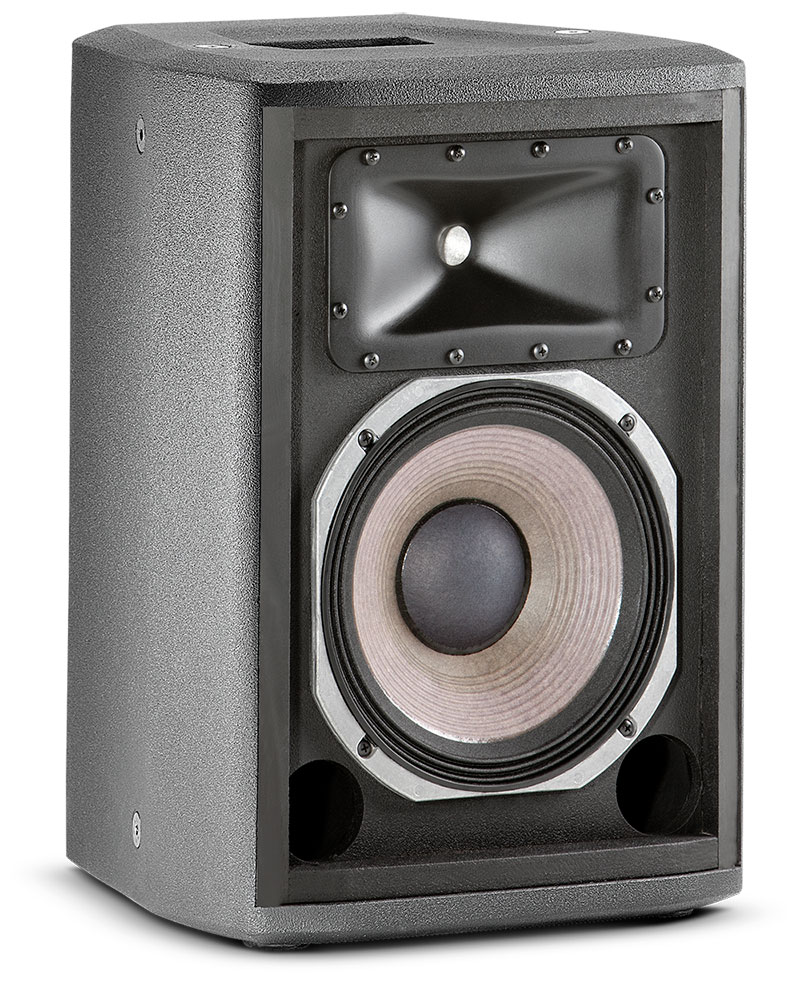

- Le PRX710 comprend un haut-parleur graves 10", un 2408H-2, diaphragme en polymère annulaire néodyme 37,5 mm (1,5 po) monté sur un pavillon 100° par 60°, le tout alimenté par un amplificateur numérique Classe D de 1500 watts. Un DSP sophistiqué au cœur d'une section d'entrée complète, fournissant une égalisation système sélectionnable par l'utilisateur, une protection, une sélection de la sensibilité d'entrée, une fonctionnalité de filtre de croisement, une limitation dynamique et une optimisation des composants discrets.
- Tous les armoires PRX700 sont construites à partir d'une combinaison de contreplaqué de peuplier 25 mm (sur le dessus et le dessous pour une rigidité accrue) et 18 mm, robuste et léger, structurellement solide avec des assemblages à rainure et languette. Toutes les armoires de la série PRX700 sont protégées par la finition DuraFlex™ éprouvée en tournée de JBL. Les grilles sont fabriquées en acier galvanisé 16 gauge résistant aux bosses et les poignées sont fabriquées en nylon renforcé de fibres de verre léger pour une résistance et une durabilité accrues. Tous les points de suspension M10 sont construits en acier 14 gauge et ont été testés avec une limite d'élasticité de

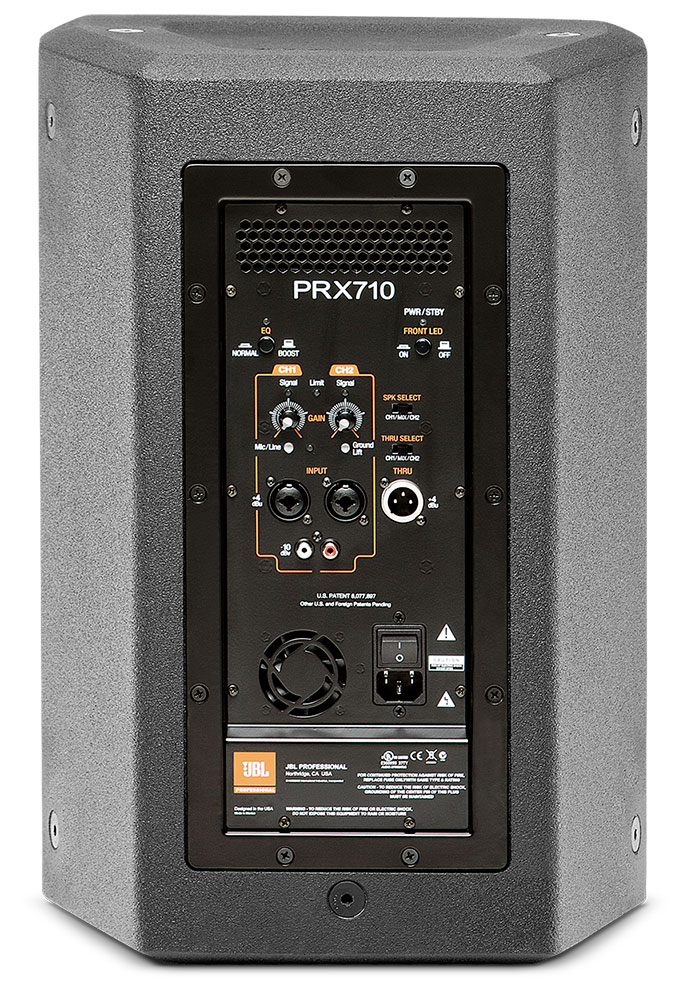

1000 lbs chacun. - Le panneau d'entrée de l'amplificateur offre une compatibilité XLR ou jack 1/4 de pouce et un commutateur de sensibilité offre une flexibilité supplémentaire, ce qui permet de connecter pratiquement n'importe quelle source sonore sans utiliser de console de mixage. Les voyants de signal présent et de limitation indiquent l'état du système et facilitent le réglage du niveau optimum via le bouton de contrôle de niveau.
Téléchargements
Documents
| Taille | |
PRX710 Data Sheet
mis à jour : avr. 2026
|
2,27 Mo |
|
PRX710 Spec Sheet
mis à jour : avr. 2026
|
834 ko |
|
PRX710 User's Guide - English
mis à jour : avr. 2026
|
1,95 Mo |
PRX710 User's Guide - French
mis à jour : avr. 2026
|
898 ko |
PRX710 User's Guide - German
mis à jour : avr. 2026
|
906 ko |
PRX710 User's Guide - Spanish
mis à jour : avr. 2026
|
780 ko |
Data Sheets
| Taille | |
|
|
2,27 Mo |
Specifications
| Taille | |
|
|
834 ko |
Brochures
| Taille | |
|
|
2,54 Mo |
CAD Drawings
| Taille | |
|
|
704 ko |
|
|
6,41 Mo |
Compliances
| Taille | |
|
|
133 ko |
Simulation Data
| Taille | |
|
|
21 Mo |
User Guides
| Taille | |
|
|
1,95 Mo |
|
|
780 ko |
|
|
898 ko |
Images
| Taille | |
|
|
222 ko |
|
|
209 ko |
|
|
298 ko |
Accessories
| Taille | |
|
|
906 ko |
Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.
Pièces détachées et réparations
Caractéristiques techniques
| Power Rating | 1500 W |
| AC power input | 100V - 240V~ 50/60 Hz |
| Frequency Range (-10dB) | Normal: 50 Hz – 19.6kHzBoost: 42.9 Hz – 20kHz |
| Frequency Response (±3 dB) | Normal: 63.5 Hz – 18.5kHzBoost: 53 Hz – 18.6kHz |
| Coverage Pattern | 100° x 60° nominal |
| Directivity Index (DI) | 9 dB |
| Directivity Factor (Q) | 8 |
| Crossover Frequency | 1.9 kHz |
| Maximum SPL (1m) | 133 dB |
| Signal Indicators | Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio. |
| Dynamic Control (Input) | dbx Type IV™ limiter circuit |
| Input Impedance | 20K Ohms (balanced), 10K Ohms (unbalanced) |
| LF Driver | 1 x JBL M110-4 250mm (10 in) woofer |
| HF Driver | 1 x JBL 2408H-2 37.5 mm (1.5") annular polymer diaphragm, neodymium compression driver |
| Enclosure | Trapezoidal, 18 mm, plywood |
| Suspension / Mounting | single 36 mm pole socket, 8 x M10 Suspension Points, 1 x M10 pull back point |
| Transport | 1 x integrated handle with injection molded backing cup |
| Finish | Obsidian DuraFlex™ finish |
| Grille | Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing. |
| Input Connectors | 2 x Balanced XLR / 1/4 inch input, 2 x unbalanced RCA input |
| Output Connectors | 1 male XLR balanced output |
| Dimensions (H x W x D) | 498.7 mm x 335.6 mm x 322.3 mm(19.63 in x 13.21 in x 12.69 in) |
| Net Weight | 16.4 kg (36 lb) |
