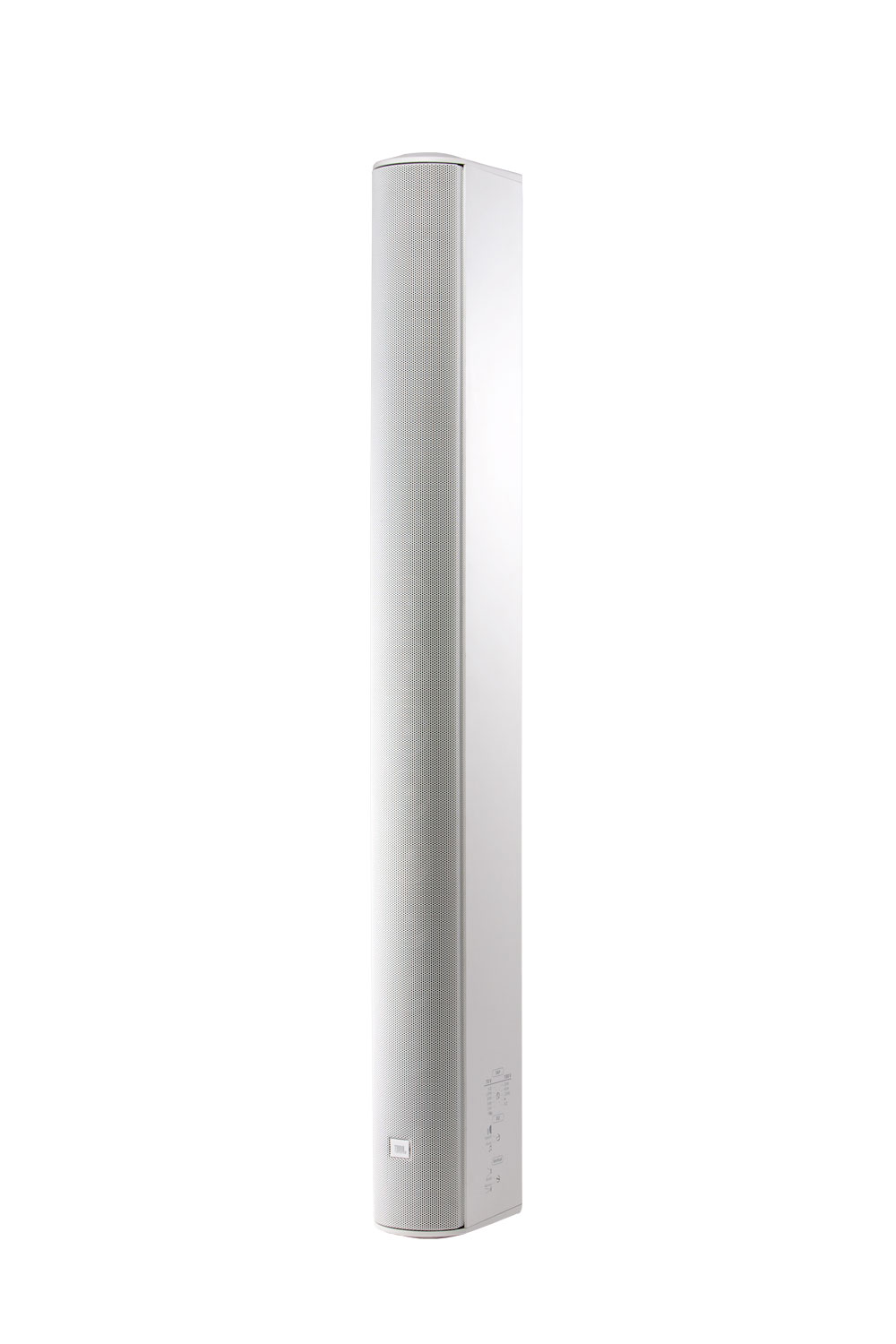

JBL Professional CBT 100LA-1

Grandes images

Enceinte Colonne Line Array avec Technologie Constant Beamwidth™ et Seize Haut-parleurs de 50 mm (2 po). Avec support de montage amélioré pour une flexibilité de visée accrue.

Le CBT 100LA-1, doté de la Technologie Constant Beamwidth™, représente une avancée majeure en matière de cohérence du contrôle de directivité, utilisant un traitement de faisceau par délai analogique complexe et un contrôle d'amplitude pour assurer une couverture verticale supérieure et cohérente, sans le rétrécissement vertical du faisceau et les lobes de débordement typiques des enceintes colonnes de forme standard.

Caractéristiques

La technologie brevetée Constant Beamwidth Technology™ fournit une directivité constante jusqu'aux fréquences les plus élevées et réduit les lobes hors couverture.
La couverture du diagramme vertical est commutable entre 40° pour une couverture à portée moyenne et 15° pour
les applications à longue portée.
La voix commutable offre une réponse plate en mode musique ou un pic de présence en médium en mode parole.
Protection de surcharge Dynamic SonicGuard™
Support mural pivotant (panoramique)/inclinable inclus.
Transformateur 70V/100V intégré, plus capacité directe 8 ohms.

Téléchargements

Specifications

	Version	Taille	Téléchargé
CBT 100LA-1 Spec Sheet version B, mis à jour : mars 2026	B	8,39 Mo	mars 2026

Brochures

	Langue	Taille	Téléchargé
CBT Brochure mis à jour : oct. 2020		973 ko	oct. 2020
Loudspeakers for Sports Facilities mis à jour : juil. 2024		5,71 Mo	juil. 2024

CAD Drawings

	Taille	Téléchargé
CBT 3D DXF Drawings mis à jour : oct. 2020	8,14 Mo	oct. 2020
CBT 50LA-1/100LA-1 Wall Bracket PDF mis à jour : oct. 2020	33,2 ko	oct. 2020
CBT 50LA-1/100LA-1 Wall Bracket - DWG mis à jour : mars 2025	3,63 Mo	mars 2025
CBT 2D DXF/PDF Drawing mis à jour : oct. 2020	1,23 Mo	oct. 2020

Compliances

	Taille	Téléchargé
CBT-1 Series Declaration of Conformity mis à jour : oct. 2019	144 ko	oct. 2019

Software

	Version	Taille	Téléchargé
CBT Calculator version 1.3.0.1, publié : août 2023	1.3.0.1	3,66 Mo	août 2023

Tech Notes

	Taille	Téléchargé
Tech Note: Volume 1, #35 mis à jour : oct. 2020	2,23 Mo	oct. 2020

Install Guides

	Taille	Téléchargé
MTC-PC2 & MTC-PC3 Installation mis à jour : avr. 2025	58,7 ko	avr. 2025
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers mis à jour : fév. 2026	440 ko	fév. 2026
CBT Quick Start Guide mis à jour : oct. 2020	1,15 Mo	oct. 2020
CBT 50LA-1/100LA-1 Bracket Installation Guide mis à jour : oct. 2020	277 ko	oct. 2020
CBT Stand-Mount Bracket Guide mis à jour : oct. 2020	476 ko	oct. 2020

Information documents

	Taille	Téléchargé
CBT Cabinet Painting Instructions mis à jour : oct. 2019	17,2 ko	oct. 2019

Images

	Taille	Téléchargé
CBT Family Hi-Res Image mis à jour : oct. 2019	237 ko	oct. 2019
CBT 100LA Hi Res Image mis à jour : oct. 2020	72,9 ko	oct. 2020

Speaker Tunings

	Version	Taille	Téléchargé
Commercial, CBT, and AWC Tunings 220616 version A, mis à jour : mai 2023	A	557 ko	mai 2023

Application Guides

	Langue	Taille	Téléchargé
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns mis à jour : oct. 2022		8,48 Mo	oct. 2022

EASE Files

	Taille	Téléchargé
CBT 50, 100 and 200 GLL Files mis à jour : mai 2024	8,41 Mo	mai 2024

FAQs

	Taille	Téléchargé
CBT Frequently Asked Questions mis à jour : oct. 2020	193 ko	oct. 2020

Accessories

	Taille	Téléchargé
CBT Suspension Bracket mis à jour : oct. 2020	305 ko	oct. 2020

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Drivers	Sixteen 50 mm (2 in) Full-Range
Frequency Range (-10dB)	80 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 15° (±10°), Broad Mode: 40° (±10°), Horizontal: 150°(±20°)
Sensitivity	Narrow: (speech mode) 96 dB (2 kHz - 14 kHz )(music mode) 93 dB (300 Hz - 18 kHz)Broad: (speech mode) 93 dB (2 kHz - 14 kHz)(music mode) 90 dB (300 Hz - 18 kHz)
Impedance	5 ohms (in Thru mode)
Power Capacity	325 W (1300W peak), 2 hrs 200 W (800W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 121 dB cont ave (127 peak)(music mode) 118 dB cont ave (124 peak)Broad: (speech mode) 118 dB cont ave (124 peak)(music mode) 115 dB cont ave (121 peak)
Transformer Taps	120W, 60W, 30W (15W at 70V only), and 8Ω thru, via switch
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or White (-WH)
Insert Points	18 M6 insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously adjustable ±15 degree tilt, as well as 5 degree fixed increment points. Eighteen threaded mounting points located on back panel conform to industry standard rectangular 108 x 51 mm (4.25 x 2.0 in) pattern for OmniMount® 30.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	1000 x 98.5 x 153(39.4 in x 3.8 in x 6.0 in)
Net Weight	7.2 kg (15.8 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-FM1 flush-mount low-profile wall-mount bracket MTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm speaker stand
