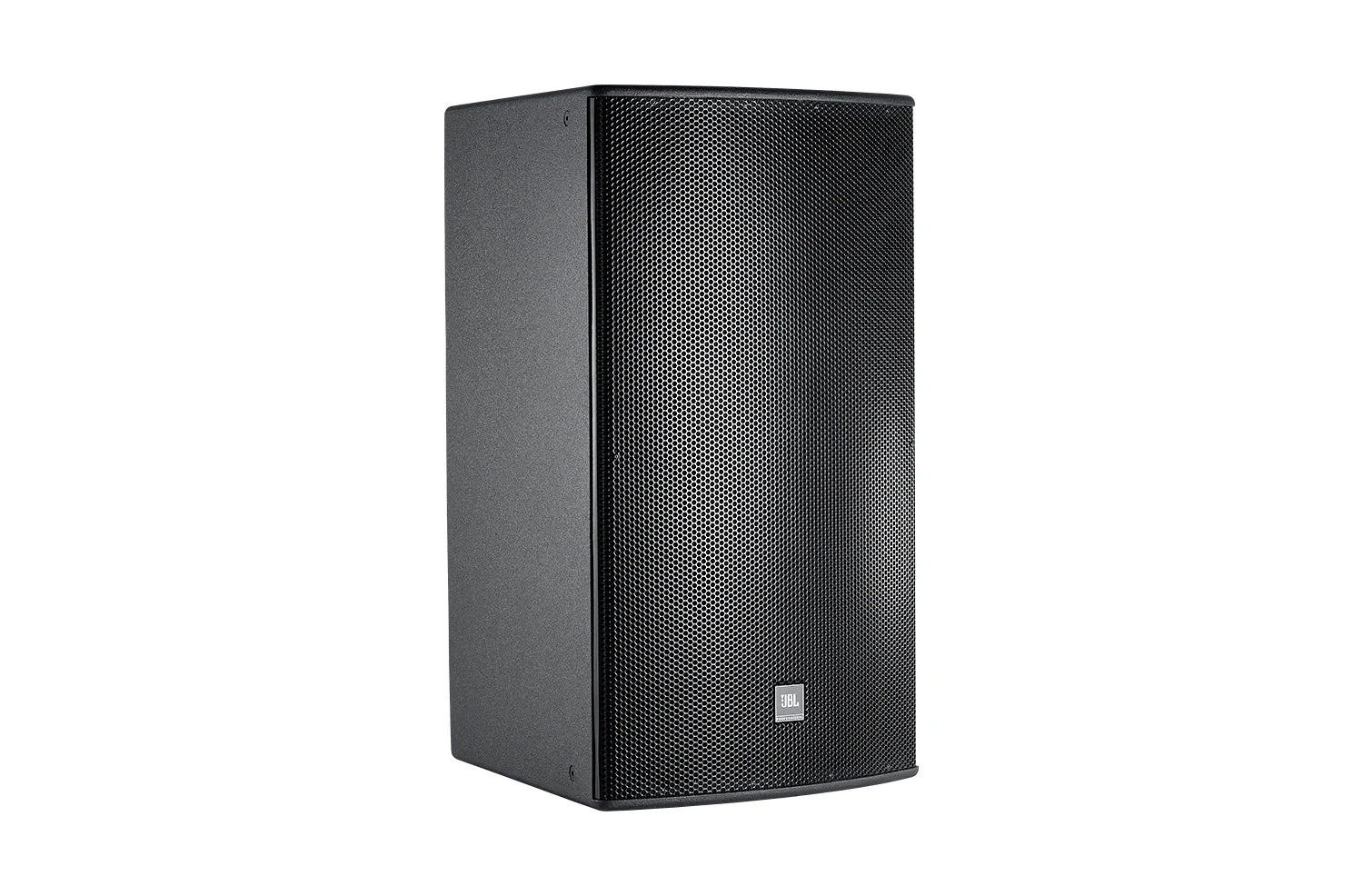

JBL Professional AM7315/64

Grandes images

Enceinte Acoustique 3 Voies 13 Pouces Haute Puissance avec Pavillon Rotatif 60° x 40°

Les enceintes AM7315 sont des systèmes d'enceintes acoustiques 3 voies haute puissance et large bande, composés d'un transducteur basse fréquence Differential Drive® de 380 mm (15 po), d'un moteur de compression médium CMCD à cône de 200 mm (8 po) et d'un moteur de compression haute fréquence avec ouverture de 38 mm (1,5 po) et bobine vocale de 75 mm (3 po). Le pavillon directif multibande PT Progressive Transition assure une couverture bien maîtrisée et est rotatif pour l'installation de l'enceinte en orientation horizontale ou verticale. Les filtres de pente élevée minimisent le chevauchement des bandes et la réponse hors-axe bien contrôlée améliore la capacité de mise en réseau. L'enceinte est équipée de points de suspension filetés M10. Des supports de mise en réseau pré-enginerisés sont disponibles. AM7315 fait partie de la série AE Application Engineered de JBL, une famille polyvalente d'enceintes acoustiques pour une grande variété d'applications d'installation fixe.

Caractéristiques

Haut-parleur graves 2265H Differential Drive®
Moteur de compression médium CMCD™ offrant une faible distorsion médium, une sensibilité accrue, une bande passante étendue et une cohérence de phase améliorée.
Moteur de compression hautes fréquences 2432H
Pavillon à transition progressive PT™ pour un excellent contrôle du rayonnement avec faible distorsion.
Commutable Bi-Amp/Tri-Amp.

Applications

Salles de spectacle
Sonorisation théâtrale
Auditoriums
Lieux de culte
Clubs de musique live
Discothèques/clubs de danse
Installations sportives
Lieux de divertissement thématisé

Pour améliorer la fiabilité par temps difficiles et réduire l'infiltration d'eau, les dimensions de caisson des modèles WRC & WRX peuvent différer des dimensions du modèle standard. Contactez CustomAudio@harman.com pour les plans et/ou les informations de dimensions des modèles WRC & WRX.)

Téléchargements

Specifications

	Taille	Téléchargé
AM7315/64 Spec Sheet mis à jour : avr. 2019	452 ko	avr. 2019

Manuals

	Version	Langue	Taille	Téléchargé
Weather Resistant Configurations version A, mis à jour : mai 2023	A		86,1 ko	mai 2023
AE/PD Connector Pinout Guide mis à jour : oct. 2019			8,25 ko	oct. 2019
AE Series Array Guide mis à jour : juil. 2024			1,12 Mo	juil. 2024
Painting AE Loudspeaker Cabinets mis à jour : mars 2025			115 ko	mars 2025

Brochures

	Taille	Téléchargé
AE Series Brochure mis à jour : oct. 2020	4,05 Mo	oct. 2020

CAD Drawings

	Version	Taille	Téléchargé
AE Series - Customer Drawings version 2.0, mis à jour : mai 2024	2.0	2,69 Mo	mai 2024
AE Series - WR Models Customer Drawings version 3.0, mis à jour : avr. 2026	3.0	3,8 Mo	avr. 2026

Simulation Data

	Version	Taille	Téléchargé
Ease SPK/DLL Files - Full JBL Pro Line mis à jour : mai 2024		21 Mo	mai 2024
JBL Pro ALL CLF Files version 12-10-21, mis à jour : mai 2023	12-10-21	24 Mo	mai 2023

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (-10dB)	38 Hz – 20 kHz
Frequency Response (±3 dB)	45 Hz – 18 kHz
Coverage Pattern	/64: 60° x 40°, rotatable waveguide/95: 90° x 50°, rotatable waveguide
Directivity Index (DI)	13 dB
Crossover Modes	Tri-amp/Bi-amp switchable
Crossover Frequencies	300 Hz and 2.3 kHz
Transducer Power Rating (AES)	LF: 1000 W (4000 W peak), 2 hrs750 W (3000 W peak), 100 hrsMF: 350 W (1400 W peak), 2 hrsHF: 100 W (400 W peak), 2 hrs
System Power Rating	LF: 600 W (2400 W peak), 100 hrsMF/HF: 200 W (800 W peak), 100 hrs
Maximum SPL (1m)	LF: 127 dB-SPL cont avg (133 dB peak)Tri-amp mode:MF: 133 dB-SPL cont avg (139 dB peak)HF: 135 dB-SPL cont avg (141 dB peak)Bi-amp mode:MF/HF: 133 dB-SPL cont avg (139 dB peak)
System Sensitivity of Passive Sections (1W @ 1m)	MF/HF Section in Bi-amp mode: 108 dB SPL
Nominal Impedance	8 ohms
LF Driver	1 x JBL 2265H 380 mm (15 in ) Differential Drive® driver with 75 mm (3 in)
Sensitivity (1W @ 1m) (Low Frequency)	97 dB SPL
MF Driver	JBL CMCD-82H Cone Midrange Compression Driver with integral 200 mm (8 in) diameter Differential Drive® dual voice coil internal driver
Sensitivity (1W @ 1m) (Midrange)	108 dB SPL
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity (1W @ 1m)(High Frequency)	115 dB SPL
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish. White available upon request.
Grille	Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing.
Input Connector	NL8 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop through.
Environmental	Mil-Std 810; IP-x3 per IEC529.
Dimensions (H x W x D in vertical orientation)	967 x 561 x 657 mm (38.1 x 22.1 x 25.9 in)
Net Weight (each)	45.8 kg (101 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers. Optional planar array frame kit. See AE Series Bracket Guide.
Nominal LF Driver Impedance	8 ohms
Nominal MF Driver Impedance	8 ohms
Nominal HF Driver Impedance	8 ohms
